Τεκμηρίωση CarPort

Εισαγωγή

Το CarPort είναι ένα εξειδικευμένο λογισμικό διάγνωσης για Microsoft Windows, σχεδιασμένο για τη συντήρηση, επισκευή και διαμόρφωση οχημάτων του Ομίλου Volkswagen. Το λογισμικό υποστηρίζει σχεδόν όλα τα οχήματα των μαρκών VW, Audi, SEAT, Škoda και Cupra από το έτος κατασκευής 1990 και απευθύνεται τόσο σε προχωρημένους ιδιώτες χρήστες όσο και σε επαγγελματικά συνεργεία που αναζητούν μια οικονομικά αποδοτική εναλλακτική λύση στα διαγνωστικά συστήματα OEM.

Σε αντίθεση με τα γενικά διαγνωστικά OBD-2, τα οποία προσφέρουν πρόσβαση μόνο σε παραμέτρους της μονάδας ελέγχου κινητήρα που σχετίζονται με τις εκπομπές καυσαερίων, το CarPort ενσωματώνει τα ειδικά διαγνωστικά πρωτόκολλα του κατασκευαστή KWP1281, KWP2000 και UDS. Με αυτόν τον τρόπο αποκτάς πλήρη πρόσβαση σε όλες τις εγκατεστημένες μονάδες ελέγχου του οχήματος – από τη διαχείριση του κινητήρα, τα συστήματα αερόσακων και φρένων, μέχρι τα ηλεκτρονικά συστήματα άνεσης και το σύστημα infotainment. Η επικοινωνία πραγματοποιείται, ανάλογα με τη γενιά του οχήματος, μέσω της γραμμής K (παλαιότερα οχήματα έως περίπου το 2004) ή του διαύλου CAN (σύγχρονα οχήματα). Το CarPort αναγνωρίζει αυτόματα την εκάστοτε διαμόρφωση και αποκρύπτει τις τεχνικές λεπτομέρειες, ώστε να μπορείς να επικεντρωθείς στην καθαυτή εργασία της διάγνωσης.

Το εύρος των λειτουργιών περιλαμβάνει όλους τους βασικούς τομείς της διάγνωσης οχημάτων: την ανάγνωση και διαγραφή κωδικών βλάβης, την παρακολούθηση δεδομένων αισθητήρων και ενεργοποιητών σε πραγματικό χρόνο, τον στοχευμένο έλεγχο των ενεργοποιητών, την κωδικοποίηση και προσαρμογή των λειτουργιών των μονάδων ελέγχου, καθώς και την εκτέλεση βασικών ρυθμίσεων μετά από επισκευές. Επιπλέον, το CarPort αντιμετωπίζει τις ειδικές προκλήσεις της διάγνωσης VAG – όπως η συνύπαρξη διαφορετικών γενεών πρωτοκόλλων σε ένα όχημα, οι προστατευμένες περιοχές πρόσβασης με κωδικούς σύνδεσης και οι κρυπτογραφικοί μηχανισμοί προστασίας (SFD) που χρησιμοποιούνται στις νεότερες γενιές οχημάτων. Οι επιμέρους λειτουργίες περιγράφονται αναλυτικά στα επόμενα κεφάλαια.

Προϋποθέσεις & Συμβατότητα

Για να μπορέσεις να χρησιμοποιήσεις το CarPort χωρίς περιορισμούς, τόσο το σύστημα του υπολογιστή σου όσο και η διεπαφή διάγνωσης που χρησιμοποιείται πρέπει να πληρούν ορισμένες απαιτήσεις.

Απαιτήσεις συστήματος

Το CarPort έχει σχεδιαστεί ως εγγενής (native) εφαρμογή Windows. Για την απρόσκοπτη λειτουργία του, συνιστούμε την ακόλουθη διαμόρφωση συστήματος:

• Λειτουργικό σύστημα: Windows 10 ή Windows 11 (εκδόσεις 64-Bit αντίστοιχα).
• Επεξεργαστής & Μνήμη: Ένας τυπικός φορητός υπολογιστής (laptop) ή tablet με αρχιτεκτονική x86-64 (τουλάχιστον Dual-Core, 4 GB RAM).
• Χώρος στον σκληρό δίσκο: Περίπου 2 GB ελεύθερος χώρος για τα αρχεία του προγράμματος και τα αρχεία καταγραφής (logs).
• Διεπαφές: Θύρα USB-A ή USB-C για τη διεπαφή διάγνωσης.
• Σύνδεση στο Διαδίκτυο: Απολύτως απαραίτητη για την αρχική ενεργοποίηση και τις ενημερώσεις. Η καθαυτή διάγνωση στο όχημα λειτουργεί πλήρως εκτός σύνδεσης (offline).

Υποστηριζόμενα οχήματα

Το CarPort υποστηρίζει σχεδόν όλα τα οχήματα των μαρκών Volkswagen, Audi, SEAT, Škoda, Cupra από έτος κατασκευής 1990 έως σήμερα.

Ο παρακάτω πίνακας παρέχει πληροφορίες σχετικά με τη συμβατότητα συγκεκριμένων μοντέλων. Για την αναγνώριση του οχήματός σου, παρακαλούμε σύγκρινε τον Κωδικό τύπου (Typcode).

Προστασία εγγραφής και περιορισμοί πρόσβασης (SFD, SFD2/UNECE, Secure Gateway)

Στον παραπάνω πίνακα οχημάτων, στα νεότερα μοντέλα θα βρείτε τις ενδείξεις SFD και SFD/UNECE. Αυτές υποδεικνύουν διαφορετικά επίπεδα περιορισμών πρόσβασης που έχει εισαγάγει ο όμιλος Volkswagen για την προστασία των ηλεκτρονικών συστημάτων των οχημάτων. Για τις εργασίες διάγνωσης με το CarPort, είναι σημαντικό να γνωρίζετε τις διαφορές, καθώς επηρεάζουν άμεσα το διαθέσιμο εύρος λειτουργιών.

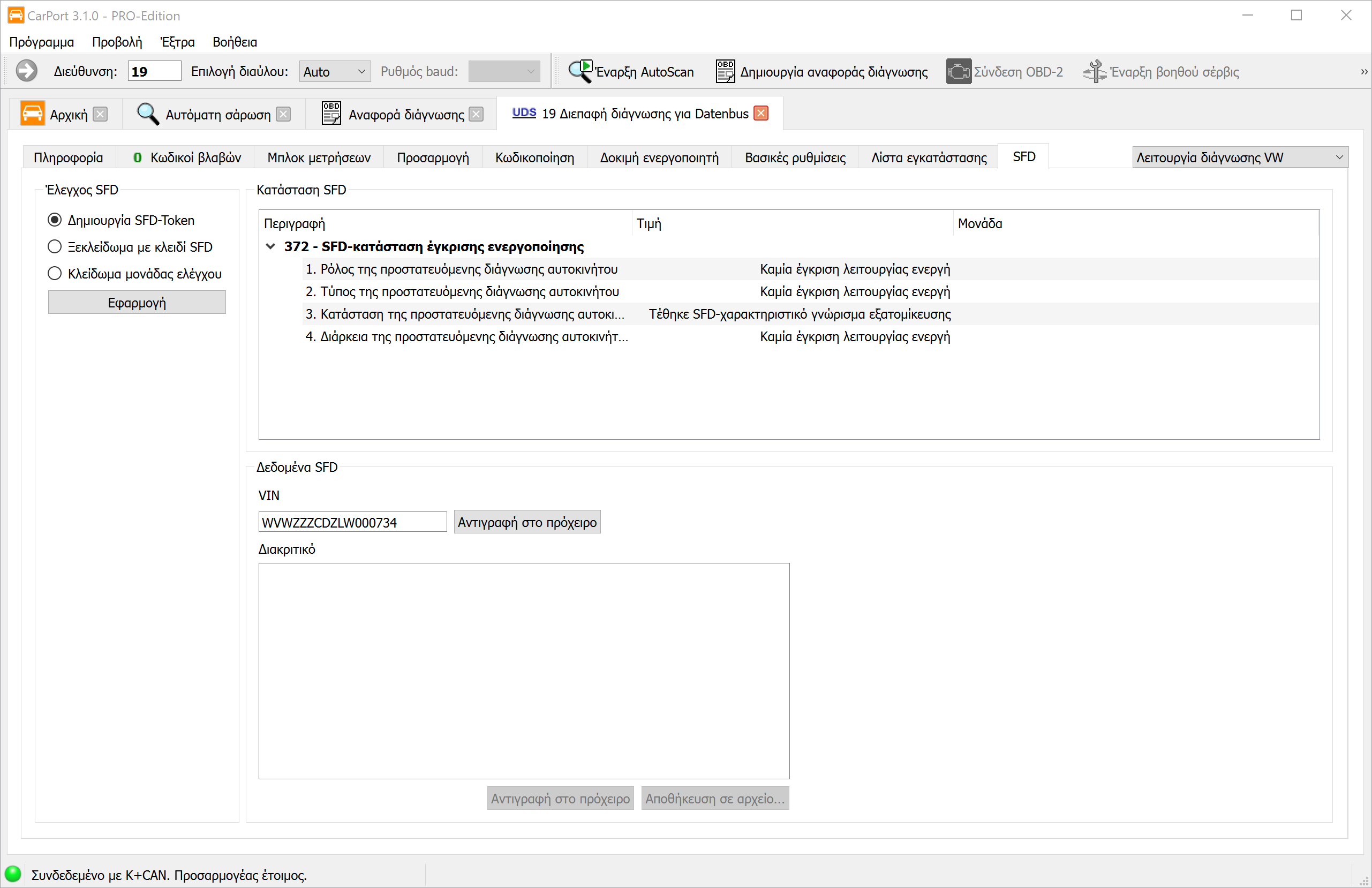

SFD (Προστασία Διάγνωσης Οχήματος) – από περίπου το 2020:

Το SFD είναι ένας κρυπτογραφικός μηχανισμός προστασίας σε επίπεδο εγκεφάλου, ο οποίος χρησιμοποιείται περίπου από το έτος μοντέλου 2020 (Golf 8, Octavia 4, Seat Leon 4 κ.ά.). Αντικαθιστά την προηγούμενη Άδεια πρόσβασης (στατικός 5-ψήφιος κωδικός) με μια διαδικασία πρόκλησης-απόκρισης (Challenge-Response) με εξατομικευμένο Token και Key (κλειδί) για κάθε όχημα.

• Περιορισμός: Οι λειτουργίες εγγραφής (Κωδικοποίηση, Προσαρμογή, Βασική ρύθμιση) είναι κλειδωμένες μέχρι να πραγματοποιηθεί ξεκλείδωμα.
• Λειτουργίες ανάγνωσης (ανάγνωση μνήμης βλαβών, τιμές μέτρησης, πληροφορίες εγκεφάλου) παραμένουν πλήρως διαθέσιμες.
• Ξεκλείδωμα: Εφικτό μέσω της ενσωματωμένης στο CarPort διαδικασίας εκτός σύνδεσης (δημιουργία Token → λήψη Key μέσω εξωτερικής υπηρεσίας → εισαγωγή Key). Θα βρεις τις πλήρεις οδηγίες στην ενότητα SFD.

SFD/UNECE και Secure Gateway – από περίπου το 2024:

Από το έτος μοντέλου 2024, ο όμιλος Volkswagen εφαρμόζει επιπλέον του SFD ένα λεγόμενο Secure Gateway σε συνδυασμό με τον Κανονισμό UNECE R155 (Κανονισμός του ΟΗΕ για την κυβερνοασφάλεια των οχημάτων). Αυτός ο συνδυασμός επισημαίνεται στον πίνακα οχημάτων ως SFD/UNECE.

Το Secure Gateway είναι ένα κλείδωμα πρόσβασης σε επίπεδο Gateway, το οποίο περιορίζει ήδη τη διαδρομή επικοινωνίας μεταξύ της διεπαφής διάγνωσης και της μονάδας ελέγχου – ακόμη και πριν ενεργοποιηθεί η προστασία SFD της ίδιας της μονάδας ελέγχου. Πρόκειται επομένως για μια προστασία δύο επιπέδων:

Επιπτώσεις στη διάγνωση με το CarPort:

Χωρίς πρόσθετη πιστοποίηση στο Secure Gateway, στα οχήματα SFD/UNECE είναι διαθέσιμες οι ακόλουθες λειτουργίες:

• Ανάγνωση μνήμης βλαβών
• Διαγραφή μνήμης βλαβών
• Ανάγνωση πληροφοριών εγκεφάλου
• Ανάγνωση τιμών μέτρησης

Οι ακόλουθες λειτουργίες δεν είναι διαθέσιμες, εφόσον δεν έχει πραγματοποιηθεί πιστοποίηση Gateway:

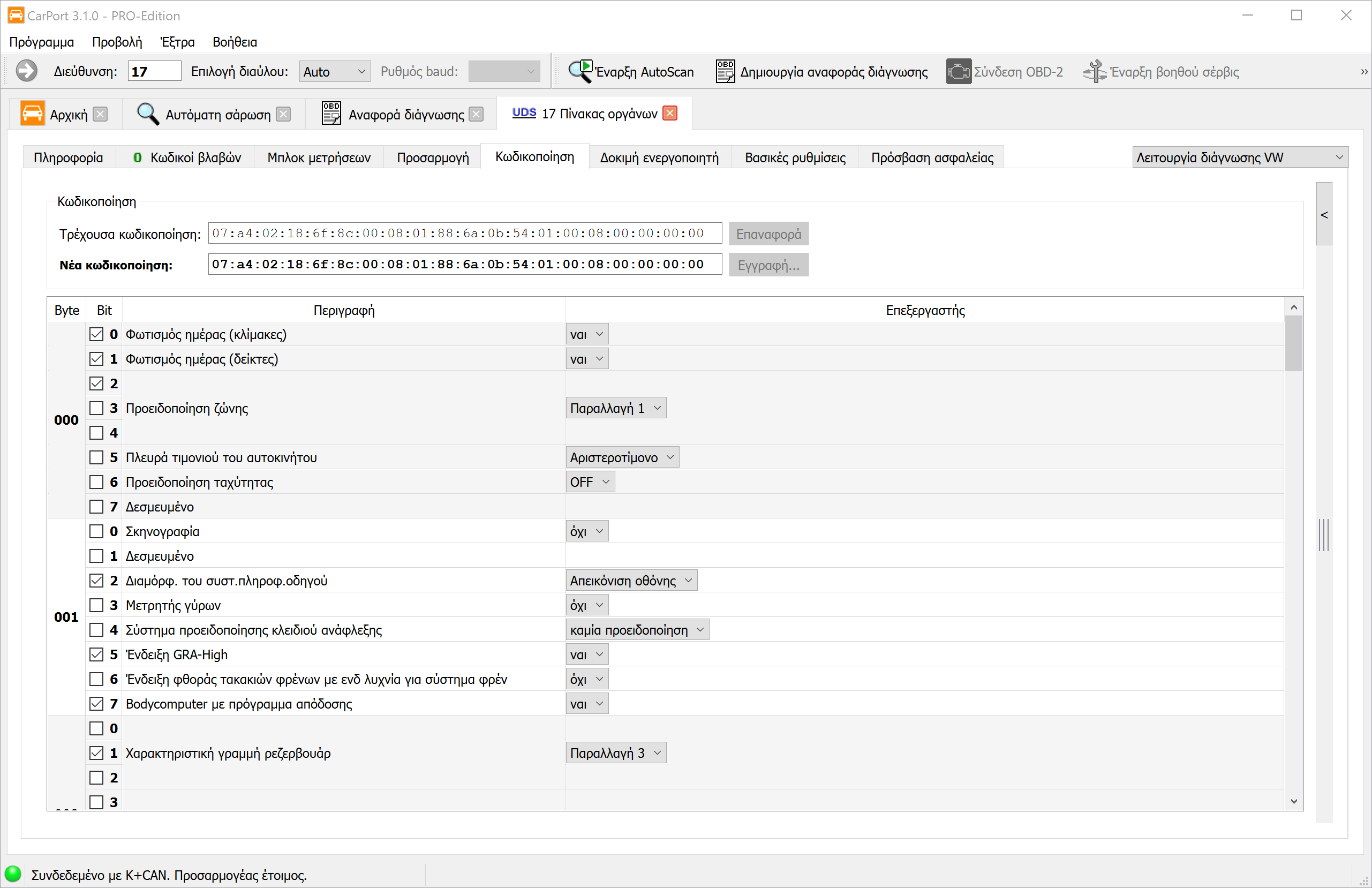

• Κωδικοποίηση
• Προσαρμογή

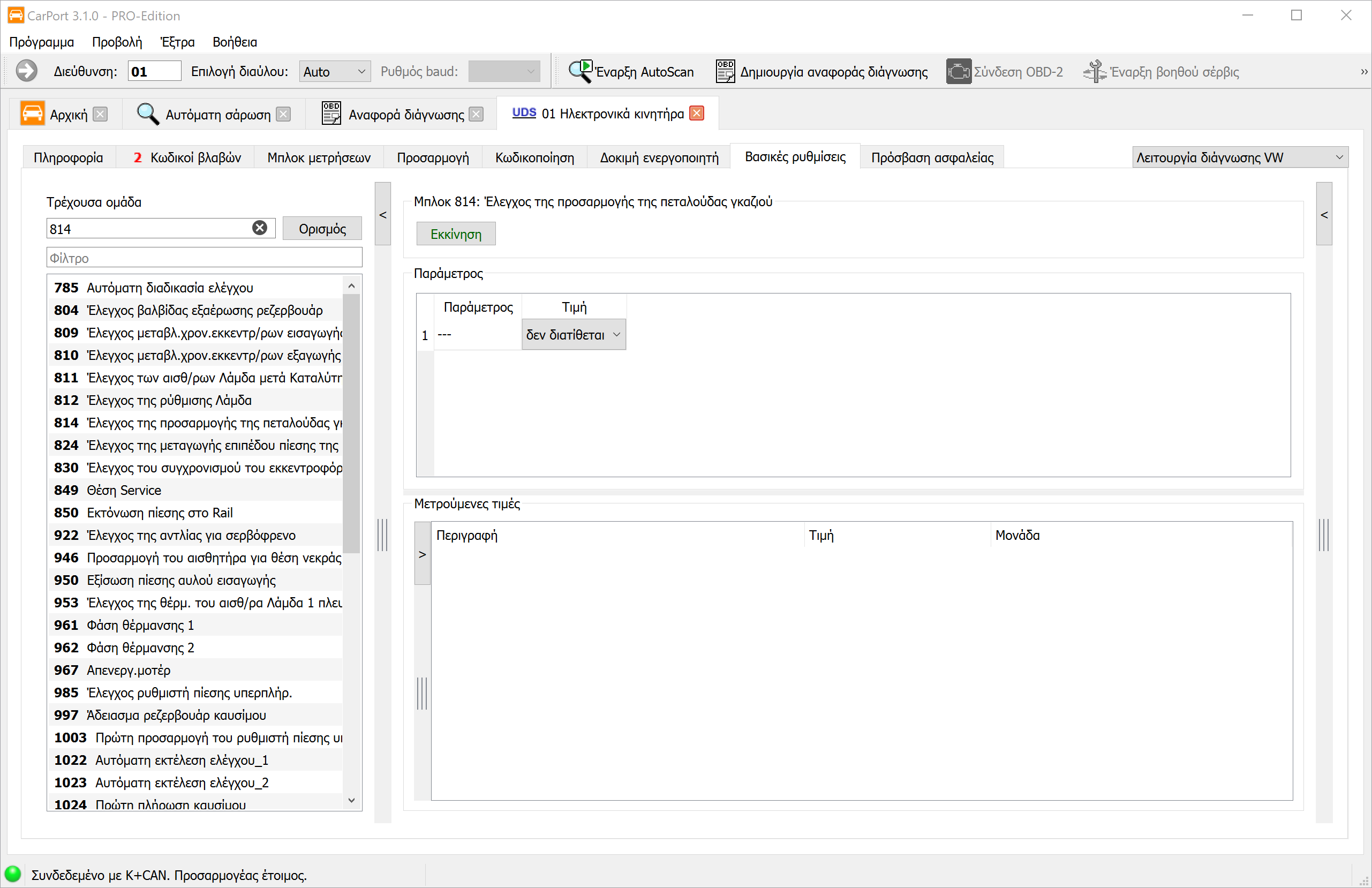

• Βασική ρύθμιση

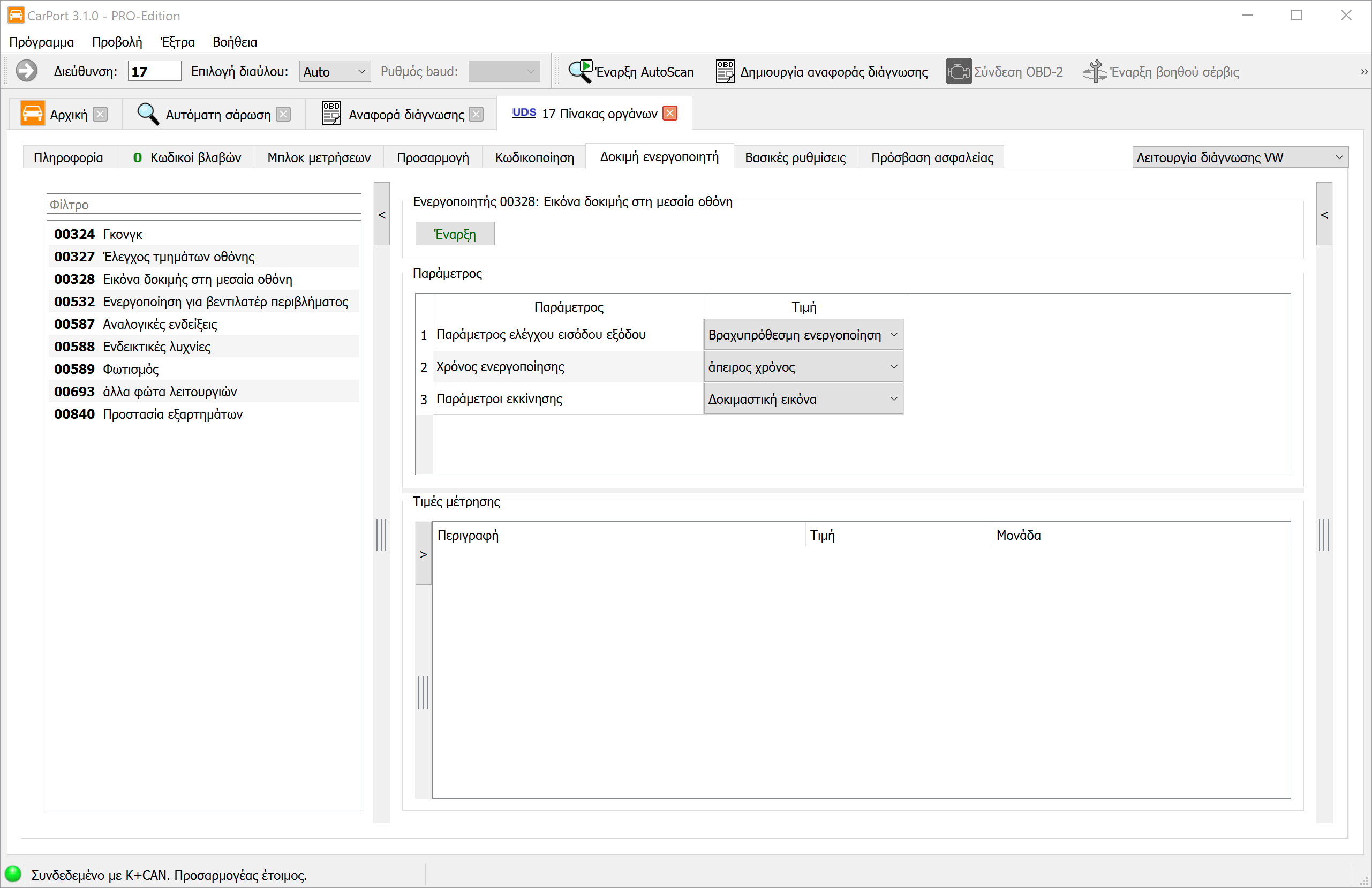

• Δοκιμή ενεργοποιητών
• Αλλαγή λίστας εγκατάστασης

Σύνοψη των επιπέδων προστασίας:

Υποστηριζόμενο υλικό διάγνωσης

Η επιλογή της σωστής διεπαφής καθορίζει σε μεγάλο βαθμό ποιες λειτουργίες θα είναι διαθέσιμες για εσένα στο CarPort. Διακρίνουμε βασικά δύο κατηγορίες:

1. Για οχήματα VAG (Απαραίτητο): Για να πραγματοποιήσεις μια πλήρη διάγνωση στο VW, Audi, SEAT ή Škoda σου, χρειάζεσαι υποχρεωτικά μια διεπαφή αυτής της κατηγορίας. Μόνο αυτοί οι ειδικοί προσαρμογείς επιτρέπουν την πρόσβαση σε όλους τους εγκατεστημένους εγκεφάλους (π.χ. Αερόσακοι, Φρένα, Κλιματισμός, Σύστημα άνεσης, Infotainment). Αυτή είναι η βασική προϋπόθεση για όλες τις λειτουργίες διάγνωσης – από την απλή ανάγνωση των κωδικών βλάβης έως τις επαγγελματικές προσαρμογές. Η πρότασή μας για το υλικό (hardware):
   • AutoDia K509
   • K+CAN Commander 1.4
   • CP compact
2. Γενική διάγνωση OBD-2: Οι τυπικές διεπαφές, όπως το ευρέως διαδεδομένο ELM327, είναι κατάλληλες αποκλειστικά για τη διάγνωση OBD-2 του εγκεφάλου κινητήρα που σχετίζεται με τις εκπομπές καυσαερίων. Η πρόσβαση σε άλλους ειδικούς εγκεφάλους VAG (π.χ. ABS, Ηλεκτρικό σύστημα οχήματος, Infotainment) είναι τεχνικά αδύνατη με αυτούς τους προσαρμογείς.

Ο παρακάτω πίνακας δείχνει αναλυτικά ποιος προσαρμογέας επιτρέπει ποια πρωτόκολλα και, συνεπώς, ποια είδη διάγνωσης. Λάβε υπόψη ότι για τα σύγχρονα οχήματα (από περίπου το 2005) απαιτείται υποχρεωτικά υποστήριξη CAN-Bus.

Εγκατάσταση & Ενεργοποίηση

Εγκατάσταση

Για να εγκαταστήσετε το CarPort, παρακαλούμε ακολουθήστε τα παρακάτω βήματα:

1. Λήψη: Κατεβάστε το τρέχον πρόγραμμα εγκατάστασης από την επίσημη ιστοσελίδα μας.
2. Εκτέλεση: Ξεκινήστε το ληφθέν αρχείο (π.χ. CarPort_X.X.X_Setup.exe). Ενδέχεται να χρειαστεί να εγκρίνετε την εκτέλεση επιβεβαιώνοντας τον Έλεγχο Λογαριασμού Χρήστη (UAC) των Windows.
3. Οδηγός εγκατάστασης: Ακολουθήστε τις οδηγίες στην οθόνη. Κατά τη διάρκεια της εγκατάστασης, μπορείτε να κάνετε τις ακόλουθες ρυθμίσεις:
   • Επιλογή γλώσσας: Η γλώσσα εγκατάστασης ανιχνεύεται αυτόματα με βάση το σύστημά σας, αλλά μπορεί να προσαρμοστεί χειροκίνητα. Αυτή η επιλογή καθορίζει επίσης τη μετέπειτα γλώσσα της διεπαφής χρήστη.
   • Κατάλογος προορισμού: Η προεπιλεγμένη διαδρομή είναι C:\Program Files\CarPort. Μπορείτε να επιλέξετε έναν εναλλακτικό κατάλογο.
   • Συντομεύσεις: Επιλέξτε εάν θα δημιουργηθούν καταχωρήσεις στο μενού Έναρξη και εικονίδια στην επιφάνεια εργασίας.
4. Εγκατάσταση προγραμμάτων οδήγησης: Το πρόγραμμα εγκατάστασης ρυθμίζει αυτόματα τα απαραίτητα προγράμματα οδήγησης (drivers) για όλες τις υποστηριζόμενες διεπαφές διάγνωσης. Συνήθως δεν απαιτείται χειροκίνητη παρέμβαση εδώ.

Ιδιαιτερότητα στα Windows σε ARM: Σε συσκευές με αρχιτεκτονική ARM (π.χ. Surface Pro X), τα προγράμματα οδήγησης συσκευών για τη διεπαφή διάγνωσης πρέπει να εγκατασταθούν χειροκίνητα, καθώς δεν περιλαμβάνονται στο τυπικό πρόγραμμα εγκατάστασης. Μπορείτε να βρείτε τα κατάλληλα προγράμματα οδήγησης ARM64 στον ιστότοπο του κατασκευαστή FTDI: FTDI VCP Drivers.

Ενεργοποίηση

Για να μπορέσετε να χρησιμοποιήσετε το πλήρες φάσμα των λειτουργιών της άδειας χρήσης που αγοράσατε, το λογισμικό πρέπει να ενεργοποιηθεί. Ο Οδηγός ενεργοποίησης ξεκινά αυτόματα κατά το πρώτο άνοιγμα του προγράμματος. Μπορείτε επίσης να τον καλέσετε εκ των υστέρων ανά πάσα στιγμή μέσω του μενού Πρόγραμμα → Ενεργοποίηση CarPort....

Διαδικασία online ενεργοποίησης:

1. Επιλέξτε στον οδηγό την επιλογή Ενεργοποίηση CarPort με κωδικό ενεργοποίησης online (προεπιλογή). (Σημείωση: Η επιλογή Ενεργοποίηση του CarPort με αρχείο άδειας χρήσης είναι μια εναλλακτική λύση για περιπτώσεις υποστήριξης και δεν απαιτείται σε κανονική λειτουργία.)
2. Εισαγάγετε τον κωδικό ενεργοποίησής σας στο πεδίο εισαγωγής.
3. Κάντε κλικ στο Ενεργοποίηση.
   • Σημαντικό: Για άδειες χρήσης που συνδέονται με συγκεκριμένο υλικό (hardware), η αντίστοιχη διεπαφή πρέπει να είναι συνδεδεμένη στον υπολογιστή κατά τη διάρκεια της ενεργοποίησης.
4. Μετά από επιτυχή έλεγχο, η άδεια χρήσης αποθηκεύεται κρυπτογραφημένη στο σύστημά σας. Το CarPort είναι πλέον έτοιμο για χρήση.

Αντιμετώπιση προβλημάτων κατά την ενεργοποίηση:

Εάν η ενεργοποίηση αποτύχει, το μήνυμα σφάλματος συνήθως παρέχει άμεσες πληροφορίες για την αιτία:

Παρουσιάστηκε σφάλμα δικτύου!
Προβλήματα σύνδεσης. Ελέγξτε τη σύνδεσή σας στο διαδίκτυο. Συχνά, τα τείχη προστασίας (firewalls) (ειδικά σε εταιρικά δίκτυα) ή τα προγράμματα προστασίας από ιούς (antivirus) αποκλείουν την πρόσβαση στον διακομιστή ενεργοποίησής μας. Δοκιμάστε να επιτρέψετε προσωρινά την πρόσβαση στο λογισμικό.

Ο κωδικός ενεργοποίησης δεν είναι έγκυρος!
Σφάλμα εισαγωγής. Ελέγξτε τον κωδικό για τυπογραφικά λάθη. Συχνές συγχύσεις: "8" ↔︎ "B", "I" (Γιώτα) ↔︎ "1", "O" (Όμικρον) ↔︎ "0". Το καλύτερο είναι να αντιγράψετε τον κωδικό απευθείας από το email.

Η άδεια χρήσης έληξε για αυτήν την έκδοση λογισμικού!
Ισχύς άδειας χρήσης. Η άδεια χρήσης σας περιλαμβάνει μια περίοδο για δωρεάν ενημερώσεις (συνήθως 1 έτος από την αγορά). Η εγκατεστημένη έκδοση του CarPort είναι νεότερη από αυτήν την περίοδο. Εγκαταστήστε μια παλαιότερη, συμβατή έκδοση ή αγοράστε μια ανανέωση (ενημέρωση).

Υπέρβαση του μέγιστου αριθμού πιθανών ενεργοποιήσεων!
Όριο ενεργοποιήσεων. Η άδεια χρήσης έχει ήδη ενεργοποιηθεί στον μέγιστο αριθμό υπολογιστών. Επικοινωνήστε με την υποστήριξη για να ζητήσετε επαναφορά παλαιών ενεργοποιήσεων (π.χ. μετά από αλλαγή υπολογιστή).

Η άδεια που ζητήθηκε δεν είναι έγκυρη!
Ώρα συστήματος. Ελέγξτε εάν η ημερομηνία και η ώρα του υπολογιστή σας έχουν ρυθμιστεί σωστά. Μια λανθασμένη ώρα συστήματος κάνει τα πιστοποιητικά ασφαλείας να εμφανίζονται ως άκυρα.

Αυτή η έκδοση του CarPort έχει λήξει και δεν μπορεί πλέον να ενεργοποιηθεί.
Η έκδοση Beta/Δοκιμαστική έληξε. Προσπαθείτε να ενεργοποιήσετε μια ληγμένη έκδοση Beta. Κατεβάστε την τρέχουσα επίσημη έκδοση.

Πρώτα βήματα

Αυτό το κεφάλαιο σας καθοδηγεί στα πρώτα λεπτά με το λογισμικό: από την εκκίνηση του προγράμματος και τη σύνδεση στο όχημα έως την πρώτη σύνδεση με μια μονάδα ελέγχου.

Εκκίνηση προγράμματος & Αναζήτηση υλικού

Εκκινήστε το CarPort μέσω της συντόμευσης στην επιφάνεια εργασίας ή από το μενού Έναρξη. Θα μεταφερθείτε απευθείας στην Αρχική οθόνη.

Το λογισμικό ξεκινά αυτόματα να αναζητά σε όλες τις διαθέσιμες διεπαφές (USB, θύρες COM) για μια συνδεδεμένη διεπαφή διάγνωσης. Αυτή η διαδικασία διαρκεί συνήθως μόνο λίγα δευτερόλεπτα.

Σημαντικές υποδείξεις για τη σύνδεση:

• Σειρά: Ιδανικά, συνδέστε τη διεπαφή πρώτα στο όχημα (θύρα OBD) και μετά στη θύρα USB του φορητού υπολογιστή σας.
• Διεπαφές KKL: Οι απλοί προσαρμογείς KKL (π.χ. AutoDia K409) απαιτούν υποχρεωτικά τροφοδοσία ρεύματος από το όχημα για να αναγνωριστούν. Χωρίς σύνδεση στο αυτοκίνητο, η αναζήτηση δεν θα βρει αυτήν τη διεπαφή.
• Ανάφλεξη: Ενεργοποιήστε την ανάφλεξη του οχήματος, ώστε οι μονάδες ελέγχου να είναι ενεργές και να μπορούν να ανταποκριθούν.

Offline Modus (Emulator)

Έχετε τη δυνατότητα να εξερευνήσετε το CarPort ακόμη και χωρίς συνδεδεμένη διεπαφή διάγνωσης και χωρίς όχημα. Κάντε κλικ στο Offline Modus (Emulator) για να ξεκινήσετε μια προσομοίωση. Το CarPort θα συμπεριφέρεται τότε σαν να ήταν συνδεδεμένο με ένα (εικονικό) VW Golf 4. Αυτό είναι εξαιρετικό για να γνωρίσετε τα μενού και τις λειτουργίες χωρίς κανέναν κίνδυνο. Σημείωση: Ο εξομοιωτής αναπαριστά ένα παλαιότερο όχημα KWP1281. Οι νεότερες λειτουργίες UDS δεν μπορούν να δοκιμαστούν εδώ.

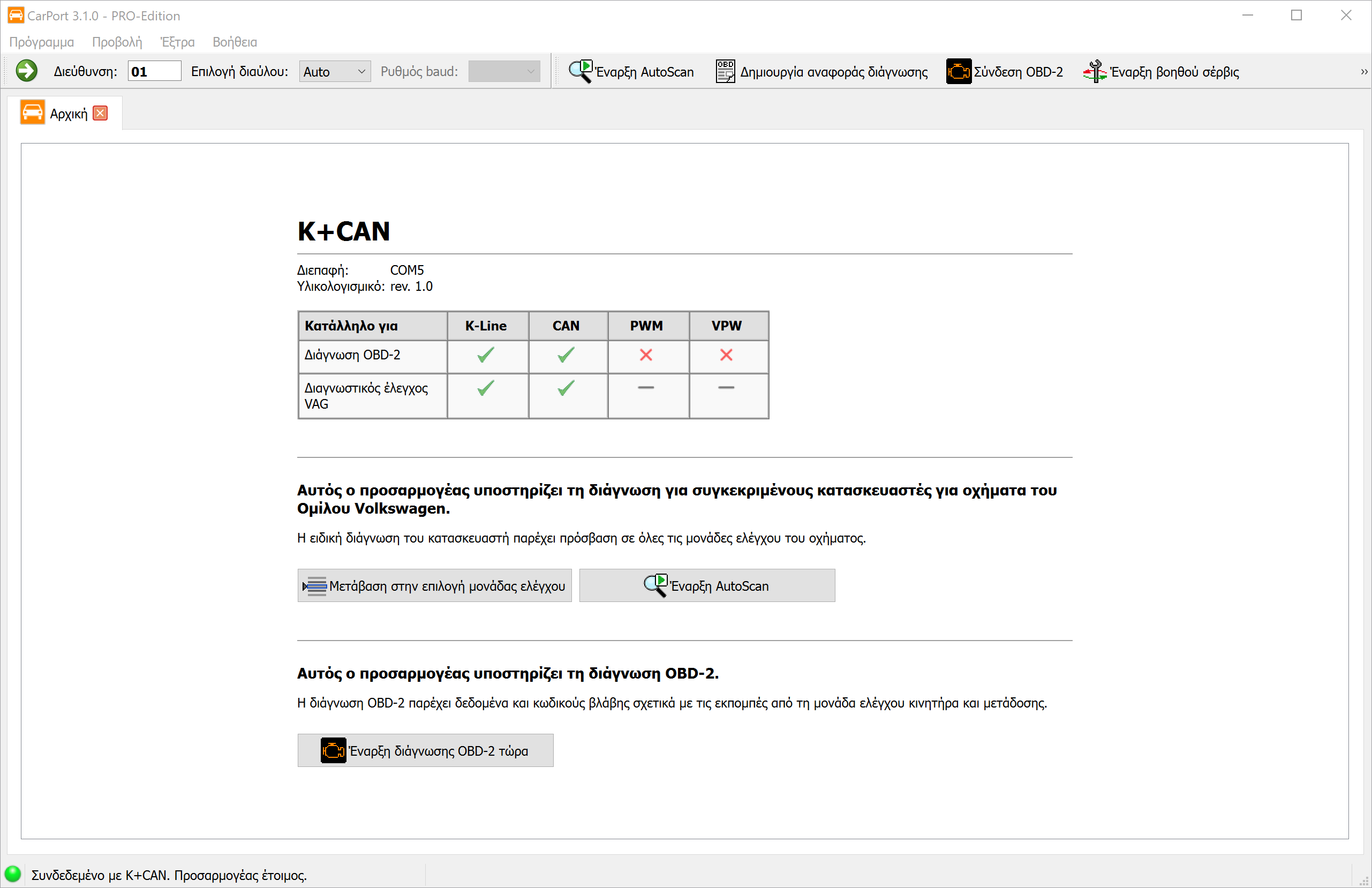

Αρχική σελίδα

Μόλις βρεθεί μια διεπαφή, το CarPort εμφανίζει τις ιδιότητες και τις δυνατότητές της σε μια επισκόπηση. Από εδώ έχετε τρεις επιλογές για να συνεχίσετε:

1. Επιλογή μονάδας ελέγχου: Ο άμεσος τρόπος για να αποκτήσετε πρόσβαση σε ένα συγκεκριμένο σύστημα (π.χ. κινητήρας).
2. AutoScan: Ένας αυτόματος πλήρης έλεγχος όλων των συστημάτων του οχήματος (δείτε AutoScan).

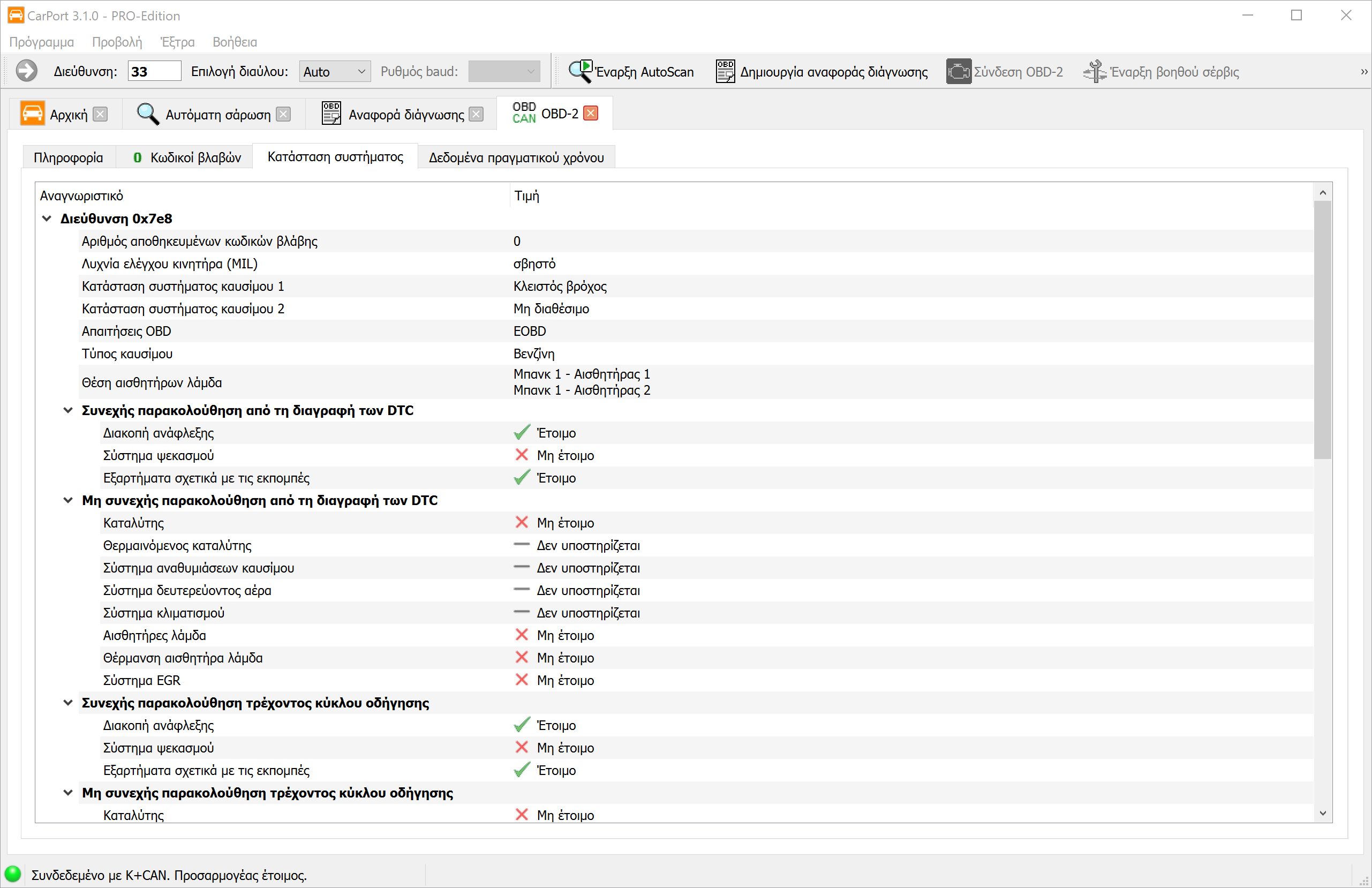

3. Διάγνωση OBD2: Εκκίνηση της γενικής Διάγνωσης OBD2.

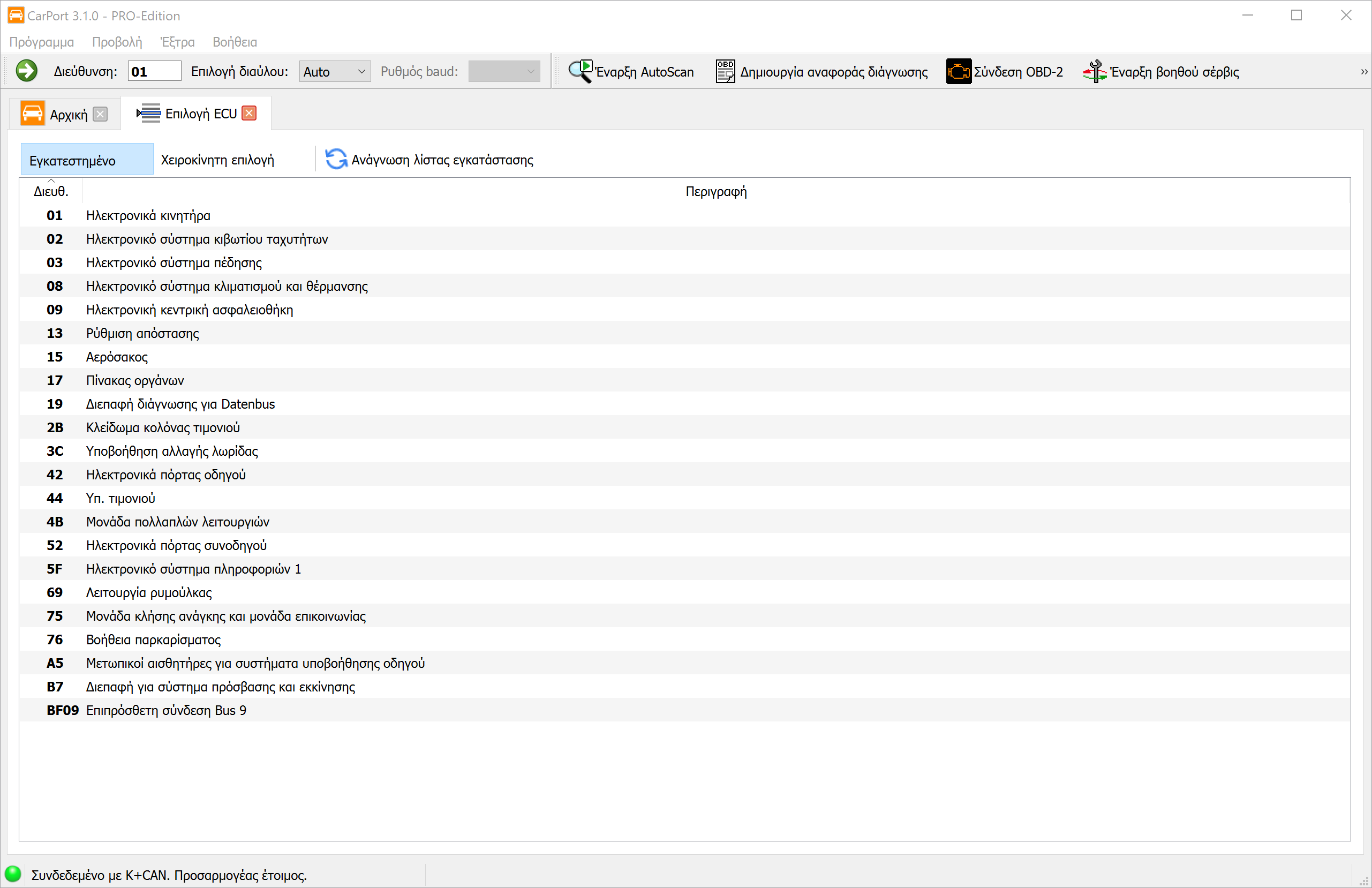

Επιλογή μονάδας ελέγχου

Η καρτέλα Επιλογή ECU είναι το κέντρο σας για τη δημιουργία σύνδεσης με τα επιμέρους συστήματα του οχήματος.

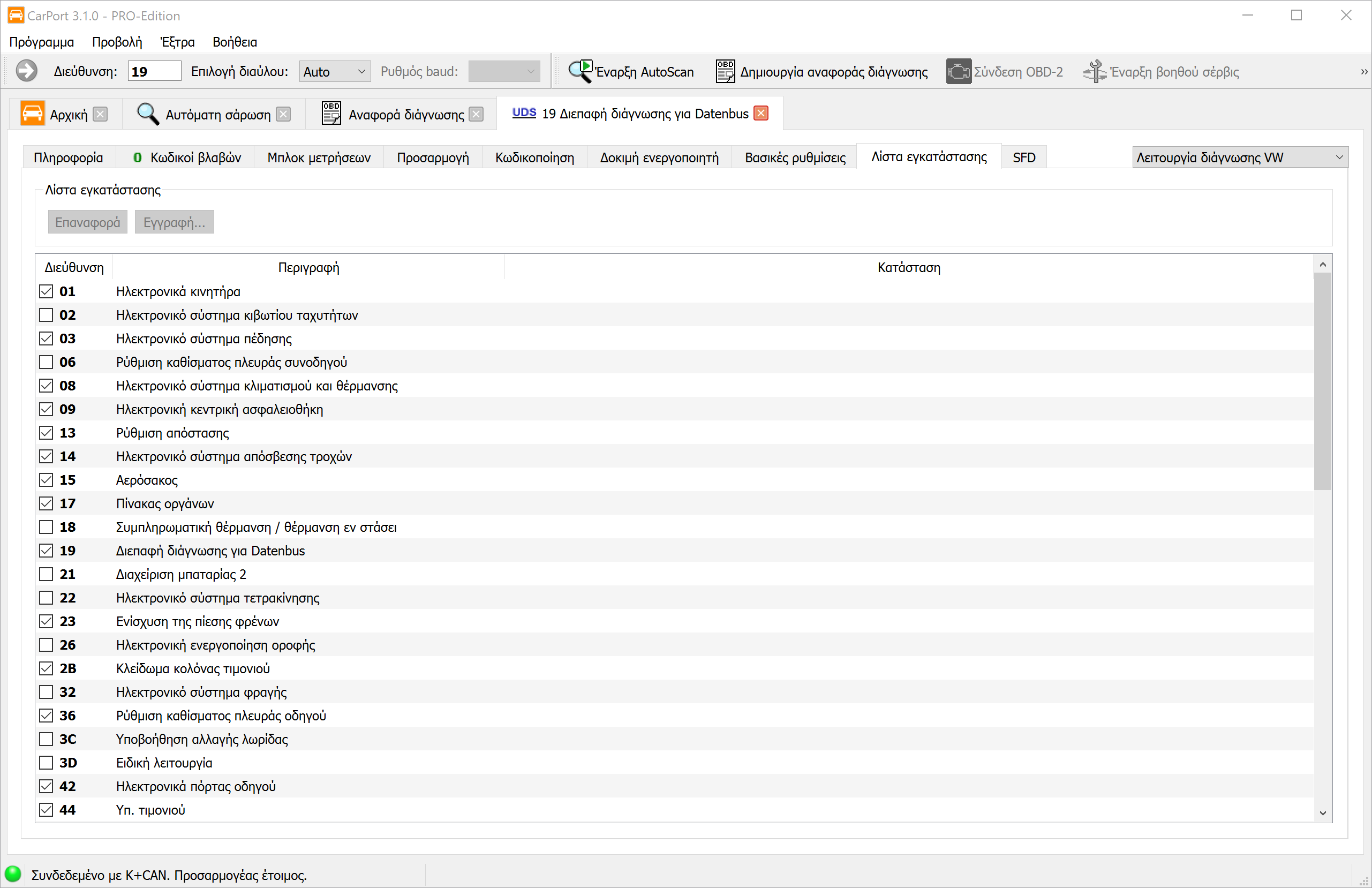

Αυτόματη λίστα εγκατάστασης (Καρτέλα Εγκατεστημένο)

Στα σύγχρονα οχήματα (με CAN-Gateway), το CarPort ρωτά αυτόματα την κεντρική πύλη (gateway) ποιες μονάδες ελέγχου είναι εγκατεστημένες στο αυτοκίνητο.

• Πλεονέκτημα: Βλέπετε μόνο τις μονάδες ελέγχου που διαθέτει πραγματικά το όχημά σας.
• Χειρισμός: Ένα διπλό κλικ σε μια καταχώρηση (π.χ. 01 - Motorelektronik) δημιουργεί τη σύνδεση.
• Ενημέρωση: Μέσω του κουμπιού Ανάγνωση λίστας εγκατάστασης μπορείτε να ξεκινήσετε ξανά το ερώτημα.

Χειροκίνητη επιλογή (Καρτέλα Χειροκίνητη επιλογή)

Σε παλαιότερα οχήματα (γραμμή K χωρίς gateway) ή εάν η αυτόματη αναγνώριση αποτύχει, χρησιμοποιήστε αυτήν την καρτέλα.

1. Επιλέξτε στο επάνω μέρος το μοντέλο του οχήματός σας (ή μια γενική Λίστα σάρωσης).
2. Το CarPort εμφανίζει τώρα όλες τις πιθανές μονάδες ελέγχου για αυτό το μοντέλο.
3. Συνδεθείτε κάνοντας διπλό κλικ.
   (Σημείωση: Επειδή εδώ δεν πραγματοποιείται έλεγχος, ενδέχεται να προσπαθήσετε να ανοίξετε μονάδες ελέγχου που δεν υπάρχουν καν στην έκδοση εξοπλισμού σας. Το CarPort θα αναφέρει τότε ένα σφάλμα σύνδεσης.)

Δημιουργία σύνδεσης

Μόλις επιλέξετε μια μονάδα ελέγχου με διπλό κλικ, το CarPort προσπαθεί να δημιουργήσει την επικοινωνία. Μετά από μια επιτυχημένη σύνδεση, ανοίγει μια νέα καρτέλα για την αντίστοιχη μονάδα ελέγχου και έχετε πρόσβαση σε όλες τις Λειτουργίες διάγνωσης.

Στη γραμμή εργαλείων μπορείτε επιπλέον να επιλέξετε μέσω του Επιλογή διαύλου: πώς θα δημιουργηθεί η σύνδεση. Οι διαθέσιμες επιλογές είναι Auto (αυτόματη αναγνώριση), K-Line και CAN. Κατά τη χειροκίνητη επιλογή της γραμμής K, μπορεί επίσης να καθοριστεί ο Ρυθμός baud. Κατά κανόνα, η ρύθμιση Auto είναι η σωστή επιλογή – η χειροκίνητη επιλογή είναι απαραίτητη μόνο σε εξαιρετικές περιπτώσεις, όπως σε προβλήματα επικοινωνίας ή σε ειδικές μονάδες ελέγχου.

Λειτουργίες διάγνωσης (Βασικές)

Αυτό το κεφάλαιο καλύπτει τις βασικές λειτουργίες που είναι απαραίτητες για την καθημερινή εργασία διάγνωσης. Αυτές οι λειτουργίες είναι "μόνο για ανάγνωση", που σημαίνει ότι δεν αλλάζουν καμία διαμόρφωση στο όχημα και επομένως μπορούν να εκτελεστούν χωρίς κίνδυνο.

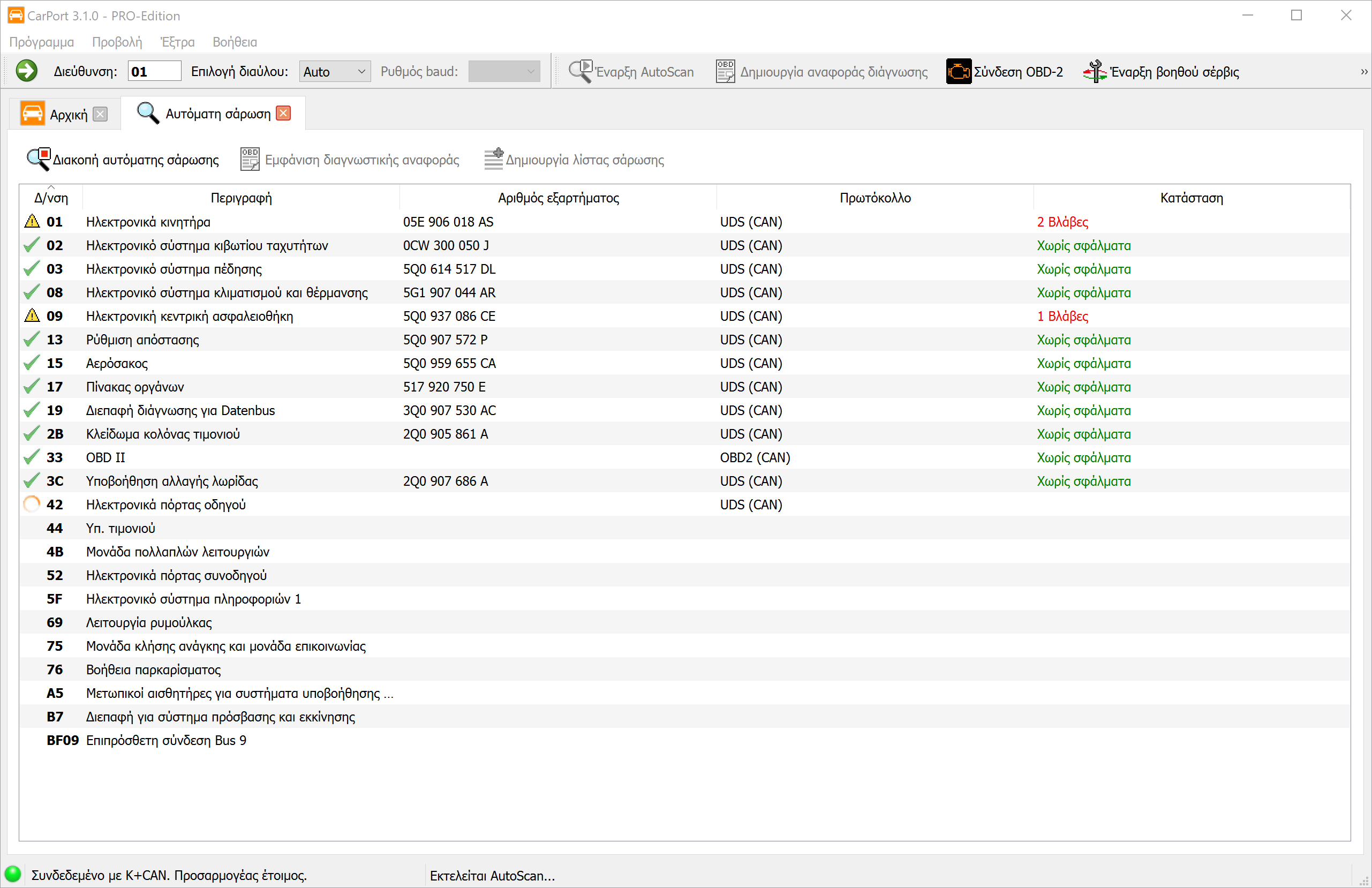

Αυτόματη σάρωση

Το AutoScan είναι το ιδανικό σημείο εκκίνησης για κάθε συνεδρία διάγνωσης. Ελέγχει αυτόματα όλες τις εγκατεστημένες μονάδες ελέγχου στο όχημα για σφάλματα και παρέχει μια ολοκληρωμένη αναφορά κατάστασης.

Τρόπος λειτουργίας: Η διαδικασία της σάρωσης διαφέρει τεχνικά ανάλογα με τη γενιά του οχήματος:

1. Οχήματα με πύλη διάγνωσης (Gateway) (CAN-Bus): Το CarPort ζητά αρχικά τη λίστα εγκατάστασης (Verbauliste) από την πύλη (Gateway). Αυτή η λίστα περιέχει (συνήθως) ακριβώς τις μονάδες ελέγχου που έχουν διαμορφωθεί στο όχημα. Στη συνέχεια, ερωτώνται στοχευμένα μόνο αυτές οι μονάδες ελέγχου. Αυτό επιτρέπει μια πολύ γρήγορη διαδικασία σάρωσης (συχνά κάτω από 2 λεπτά).

2. Οχήματα χωρίς πύλη (Gateway) (Γραμμή K / K-Line): Εδώ δεν υπάρχει κεντρική λίστα των εγκατεστημένων εξαρτημάτων. Επομένως, το CarPort πρέπει να προσπαθήσει να επικοινωνήσει με κάθε θεωρητικά πιθανή μονάδα ελέγχου διαδοχικά. Επειδή το πρόγραμμα πρέπει να περιμένει για λήξη χρόνου (timeout) σε κάθε μη υπαρκτή μονάδα ελέγχου, αυτή η διαδικασία μπορεί να διαρκέσει πολύ (10 λεπτά και άνω).

Έναρξη του AutoScan: Κάνε κλικ στην αρχική σελίδα ή στη γραμμή εργαλείων στο Αυτόματη σάρωση. Εφόσον δεν είναι δυνατή η αυτόματη αναγνώριση (παλαιότερα οχήματα), θα σου ζητηθεί να επιλέξεις το όχημα (π.χ. Golf 4 (1J)).

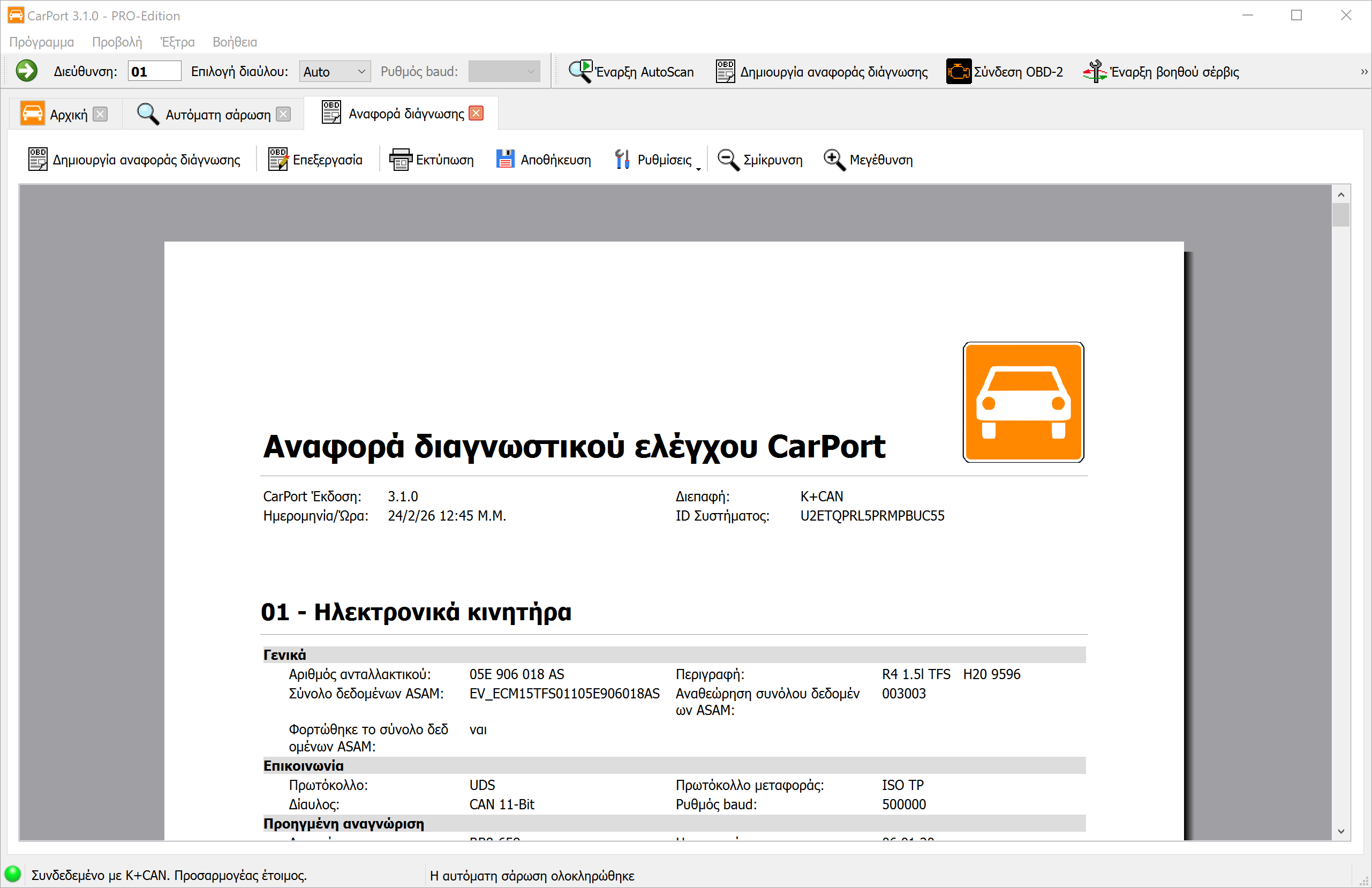

Αναφορά διάγνωσης

Μετά την ολοκλήρωση του AutoScan, μπορείς να προβάλεις το αποτέλεσμα ως μια επαγγελματική αναφορά διάγνωσης. Η αναφορά περιέχει τις ακόλουθες πληροφορίες:

• Δεδομένα κεφαλίδας: Έκδοση CarPort, ημερομηνία και ώρα, διεπαφή (interface) που χρησιμοποιήθηκε και αναγνωριστικό συστήματος (System-ID).
• Μονάδες ελέγχου: Όλες οι αναγνωρισμένες μονάδες ελέγχου παρατίθενται σε αύξουσα σειρά ανά διεύθυνση – η καθεμία με τις πληροφορίες της (αριθμός ανταλλακτικού, περιγραφή κ.λπ.) και τους αντίστοιχους κωδικούς σφάλματος σε απλό κείμενο.

Προσαρμογή αναφοράς:

• Μέσω του Ρυθμίσεις καθορίζεις ποια δεδομένα θα πρέπει να περιέχει η αναφορά (πληροφορίες μονάδας ελέγχου και/ή κωδικούς σφάλματος). Επιπλέον, μπορείς να προσαρμόσεις το μέγεθος της γραμματοσειράς στις ανάγκες σου.
• Μέσω του Επεξεργασία μεταβαίνεις στη λειτουργία επεξεργασίας για να συμπληρώσεις την αναφορά εξατομικευμένα – π.χ. με δικές σου σημειώσεις, δεδομένα πελάτη ή οδηγίες επισκευής.

Εξαγωγή και εκτύπωση:

• Κάνε κλικ στο Εκτύπωση για να εκτυπώσεις την αναφορά απευθείας.
• Κάνε κλικ στο Αποθήκευση για να αποθηκεύσεις την αναφορά ως αρχείο PDF.

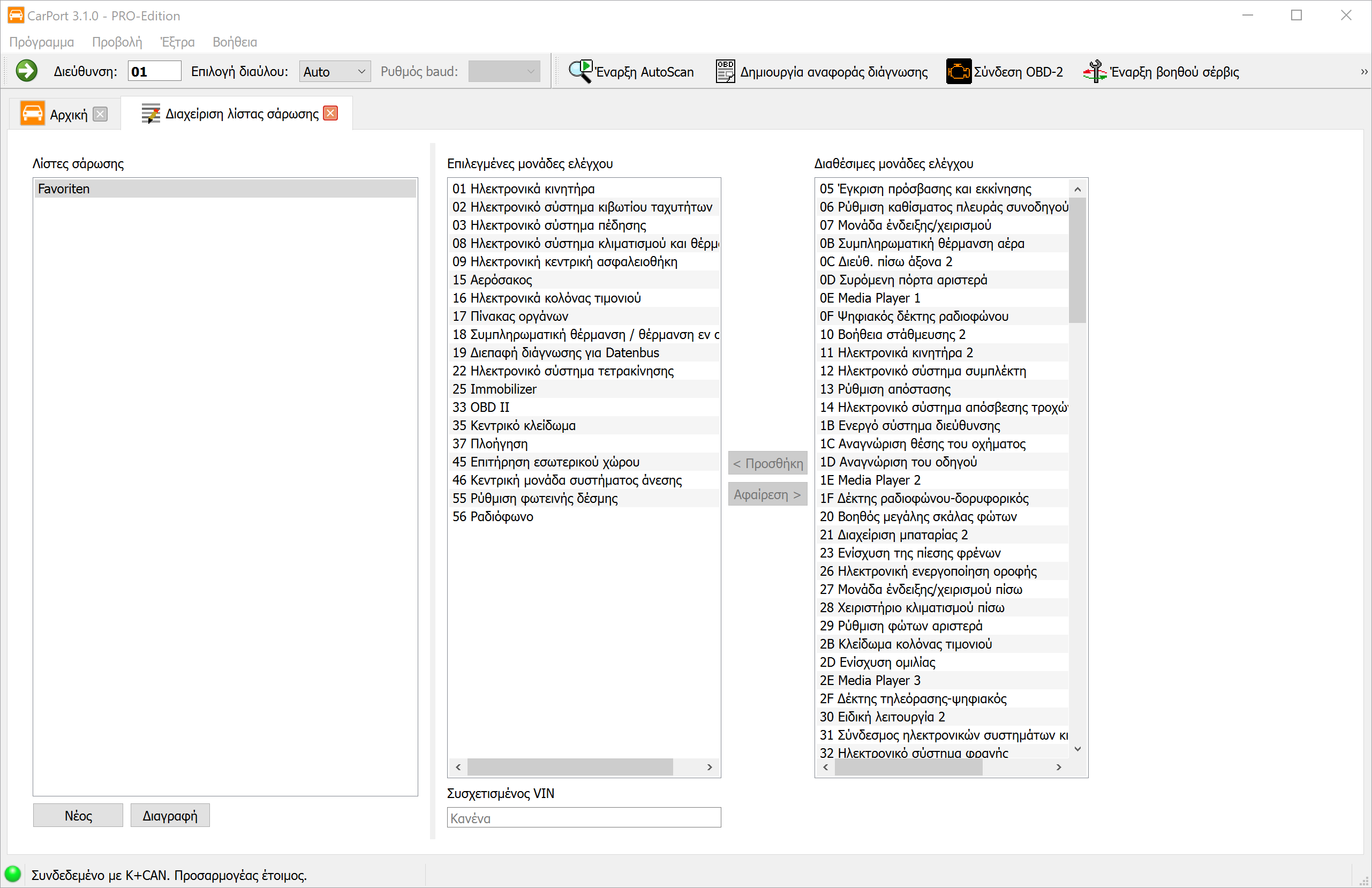

Λίστες σάρωσης

Για παλαιότερα οχήματα (Γραμμή K / K-Line), μπορείς να ορίσεις ποιες μονάδες ελέγχου θα ερωτώνται στο AutoScan, προκειμένου να εξοικονομήσεις χρόνο.

Δημιουργία λίστας σάρωσης:

1. Εκτέλεσε μία φορά ένα πλήρες AutoScan μέσω της επιλογής μοντέλου.
2. Όταν ολοκληρωθεί η σάρωση, κάνε κλικ στο Δημιουργία λίστας σάρωσης.
3. Δώσε ένα όνομα στη λίστα. Προαιρετικά, μπορείς να συνδέσεις τον αναγνωρισμένο αριθμό πλαισίου (VIN) με τη λίστα. Αποτέλεσμα: Στην επόμενη σύνδεση αυτού του οχήματος, το CarPort αναγνωρίζει το VIN και επιλέγει αυτόματα τη βελτιστοποιημένη λίστα σάρωσης.

Μπορείς επίσης να διαχειριστείς τις λίστες σάρωσης χειροκίνητα μέσω του μενού Έξτρα → Διαχείριση λίστας σάρωσης.

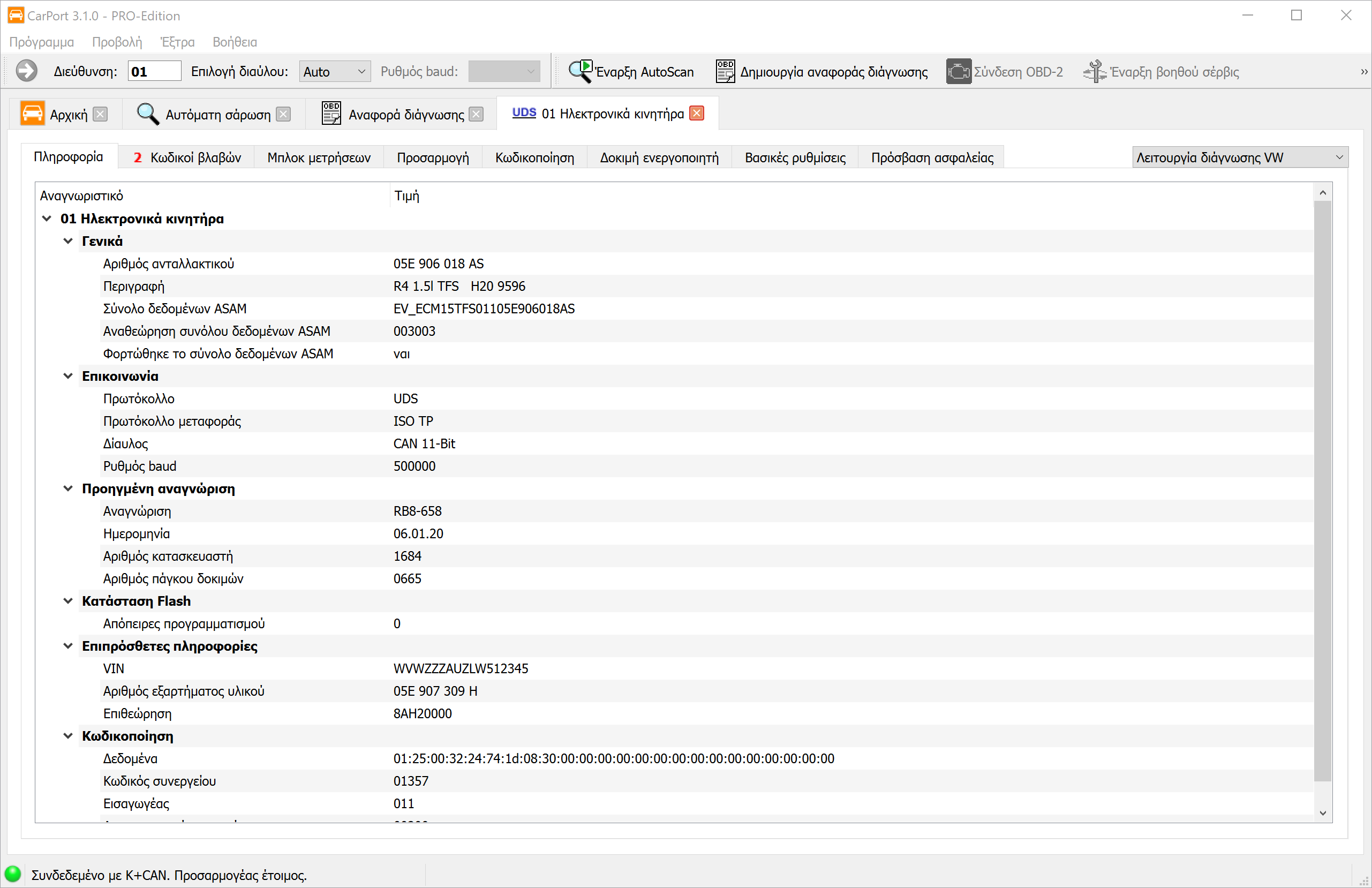

Πληροφορία

Μόλις ανοίξεις μια μονάδα ελέγχου, η καρτέλα Πληροφορία εμφανίζει τις πιο σημαντικές πληροφορίες σχετικά με αυτήν τη μονάδα ελέγχου.

Τα εμφανιζόμενα δεδομένα ποικίλλουν ανάλογα με το πρωτόκολλο και τη μονάδα ελέγχου, αλλά περιλαμβάνουν πάντα:

• Αριθμός ανταλλακτικού: Το μοναδικό αναγνωριστικό της μονάδας ελέγχου (π.χ. 05E 906 018 AS).
• Περιγραφή: Ονομασία της μονάδας ελέγχου (π.χ. R4 1.5l TFS).
• Σύνολο δεδομένων ASAM (μόνο UDS): Σημαντικό για την αναγνώριση των σωστών δεδομένων περιγραφής της μονάδας ελέγχου (δεδομένα ODX).
• Δεδομένα επικοινωνίας: Πληροφορίες σχετικά με τον δίαυλο (bus) και το πρωτόκολλο που χρησιμοποιείται.

Μπορείς να επισημάνεις οποιεσδήποτε γραμμές και να τις αντιγράψεις στο πρόχειρο με Ctrl+C ή μέσω του μενού περιβάλλοντος (δεξί κλικ).

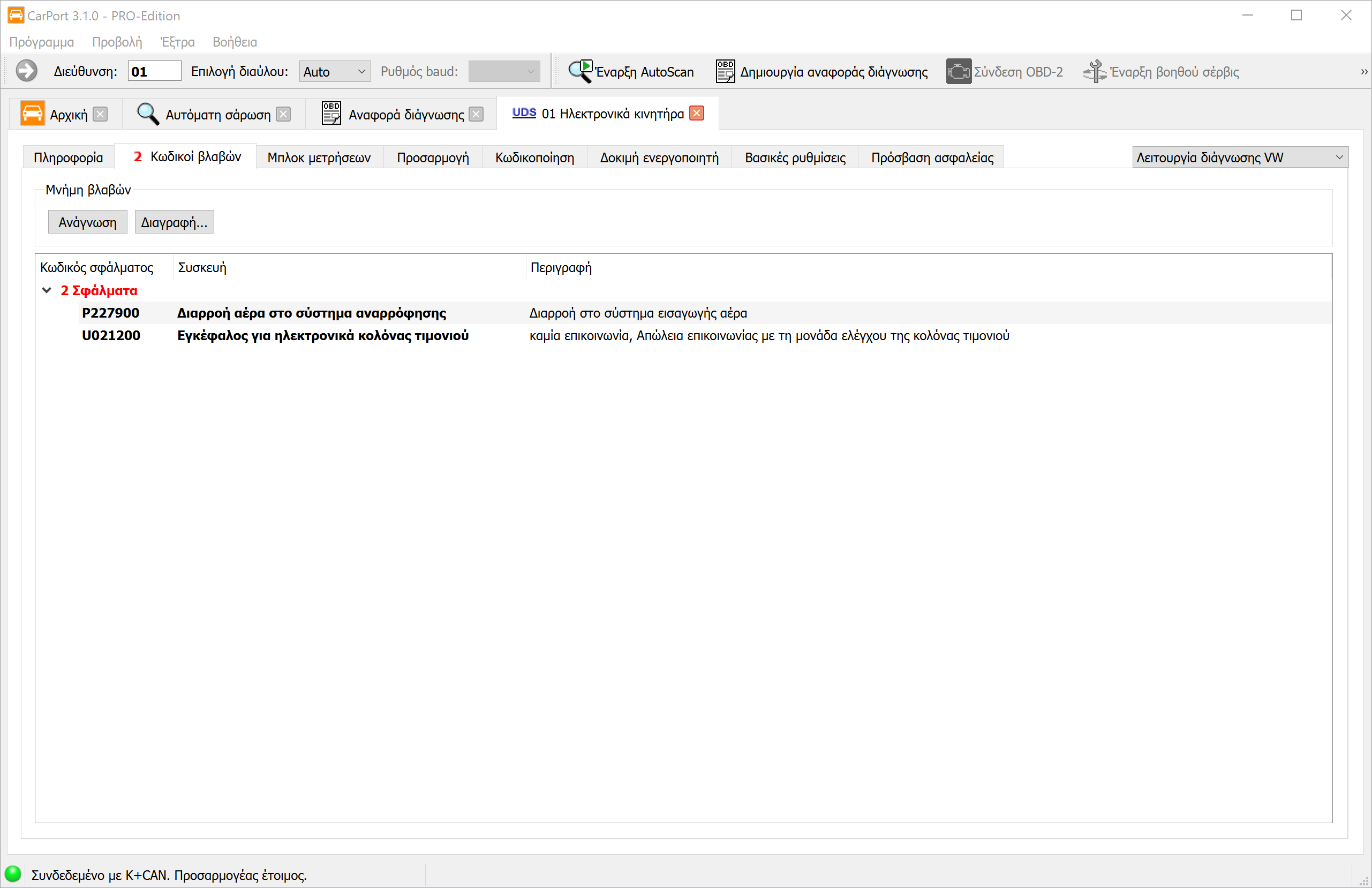

Κωδικοί βλαβών

Η μνήμη σφαλμάτων είναι το πιο σημαντικό εργαλείο για τη διάγνωση σφαλμάτων. Εδώ η μονάδα ελέγχου αποθηκεύει τις εντοπισμένες ανωμαλίες, οι οποίες μπορούν να σε βοηθήσουν στην αντιμετώπιση προβλημάτων.

Ο κωδικός σφάλματος (DTC - Diagnostic Trouble Code) αποθηκεύεται σε τυποποιημένη μορφή, π.χ. P0100 ή 16485. Το CarPort διαβάζει αυτούς τους κωδικούς και τους εμφανίζει σε απλό κείμενο, ώστε να καταλάβεις αμέσως ποιο εξάρτημα επηρεάζεται και τι είδους σφάλμα υπάρχει.

Η οθόνη περιλαμβάνει:

• Κωδικός σφάλματος: Ο τυποποιημένος κωδικός (π.χ. P0100 ή 16485).
• Συσκευή: Περιγραφή σε απλό κείμενο του επηρεαζόμενου εξαρτήματος (π.χ. Αισθητήρας μάζας αέρα).
• Περιγραφή: Περιγραφή σε απλό κείμενο του σφάλματος (π.χ. καμία επικοινωνία ή υπέρβαση ανώτατου ορίου), προαιρετικά με την κατάσταση του σφάλματος (διαλείπων, στατικό)

Συνθήκες περιβάλλοντος (Freeze Frames):

Στα σύγχρονα πρωτόκολλα (KWP2000, UDS), η μονάδα ελέγχου αποθηκεύει επιπλέον τις συνοδευτικές συνθήκες τη στιγμή του σφάλματος. Τα δεδομένα αντιστοιχούν σε μορφή και σημασία στις ζωντανές τιμές μέτρησης (π.χ. στροφές κινητήρα, θερμοκρασία, φορτίο) και παρέχουν σημαντικές ενδείξεις για την αιτία του σφάλματος.

Τα δεδομένα Freeze-Frame εμφανίζονται όταν αναπτύσσεις την προβολή δέντρου (κλικ στο > πριν από τον κωδικό σφάλματος ή διπλό κλικ στον κωδικό σφάλματος).

Ενέργειες:

• Διαγραφή...: Διαγράφει τη μνήμη σφαλμάτων μετά από επιβεβαίωση. Όλοι οι κωδικοί σφάλματος και τα σχετικά δεδομένα καταργούνται. Η μονάδα ελέγχου ξεκινά αμέσως την επαναξιολόγηση της κατάστασης του συστήματος.
• Ανάγνωση: Διαβάζει ξανά τη μνήμη σφαλμάτων για να ενημερώσει την τρέχουσα κατάσταση.

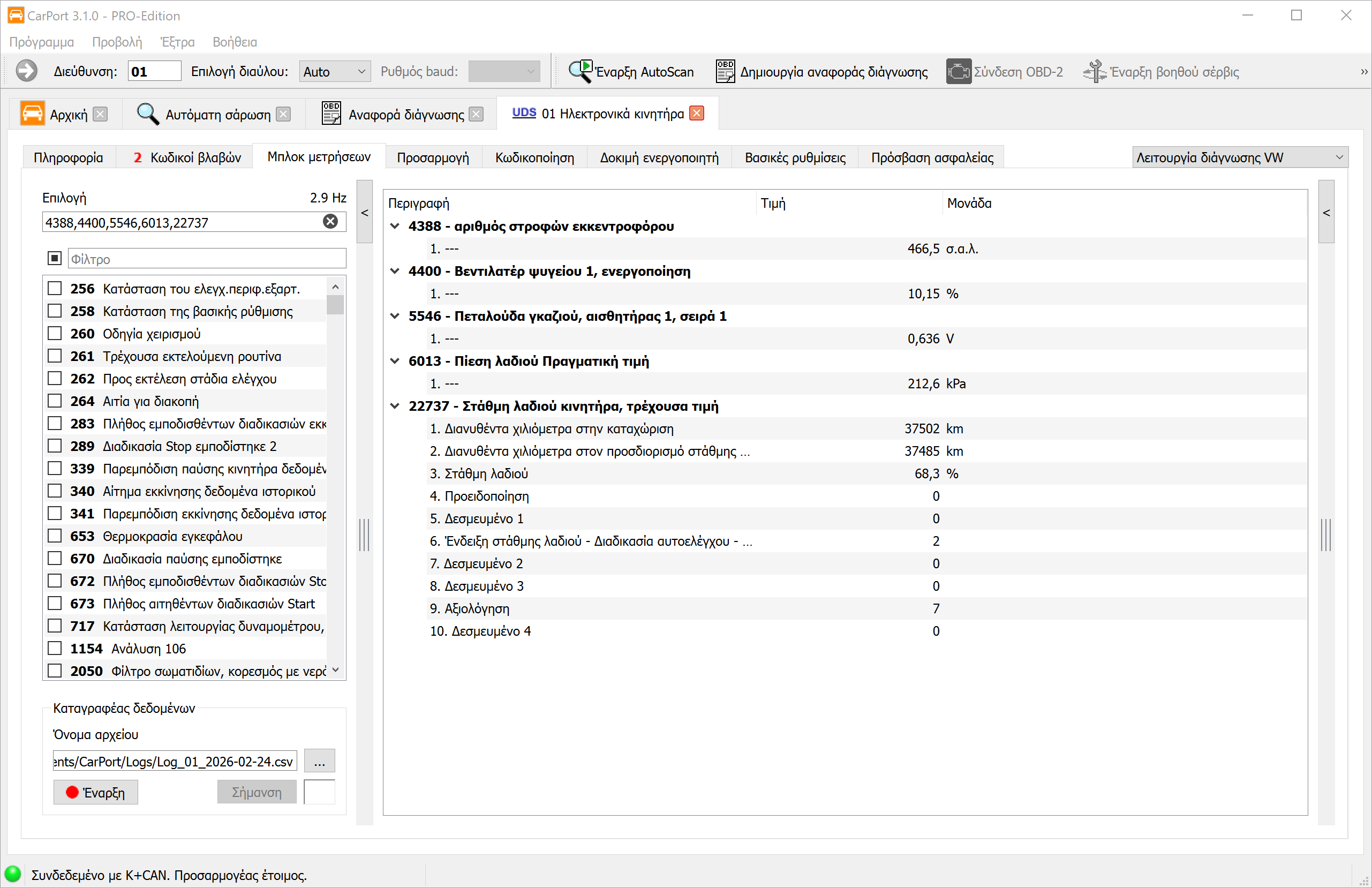

Μπλοκ μετρήσεων

Η οθόνη τιμών μέτρησης επιτρέπει την προβολή ζωντανών δεδομένων (Live-Daten) μιας μονάδας ελέγχου σε πραγματικό χρόνο. Με αυτόν τον τρόπο μπορείς να παρακολουθείς τα δεδομένα αισθητήρων και ενεργοποιητών κατά τη λειτουργία και να αναγνωρίζεις συσχετίσεις μεταξύ διαφόρων παραμέτρων – ένα απαραίτητο εργαλείο για τη δυναμική ανάλυση σφαλμάτων.

Οι τιμές μέτρησης περιλαμβάνουν, ανάλογα με τη μονάδα ελέγχου:

• Φυσικά μεγέθη: Θερμοκρασία, πίεση, τάση, στροφές, ταχύτητα
• Πληροφορίες κατάστασης: Καταστάσεις μεταγωγής, σημαίες σφαλμάτων (error flags), τρόποι λειτουργίας
• Τιμές κειμένου: Αριθμός πλαισίου, έκδοση λογισμικού
• Ακατέργαστες τιμές (Raw values): Πεδία bit ή byte χωρίς φυσική μετατροπή

Η παρουσίαση και η οργάνωση των τιμών μέτρησης διαφέρει σημαντικά ανάλογα με το πρωτόκολλο διάγνωσης.

KWP1281 / KWP2000

Σε παλαιότερα οχήματα, τα δεδομένα οργανώνονται σε αριθμημένα μπλοκ τιμών μέτρησης. Κάθε μπλοκ περιέχει 4 μεμονωμένες τιμές, οι οποίες (συνήθως) ανήκουν θεματικά μαζί (π.χ. Μπλοκ 1: Στροφές κινητήρα, θερμοκρασία ψυκτικού υγρού, αισθητήρας λάμδα, φορτίο κινητήρα).

• KWP1281: Μπλοκ 0 έως 255 – Ειδική περίπτωση Μπλοκ 0: περιέχει 10 τιμές αντί για 4.
• KWP2000: Μπλοκ 1 έως 254.
• Εάν δεν υπάρχουν δεδομένα περιγραφής για τη μονάδα ελέγχου, το CarPort σαρώνει αυτόματα όλα τα μπλοκ και εμφανίζει τις διαθέσιμες τιμές. Η ονομασία γίνεται τότε γενικά με βάση το φυσικό μέγεθος (π.χ. "Θερμοκρασία", "Στροφές", "Τάση").

UDS

Στις σύγχρονες μονάδες ελέγχου με πρωτόκολλο UDS, η άκαμπτη ομαδοποίηση των 4 τιμών έχει καταργηθεί. Πίσω από κάθε αναγνωριστικό (Identifier) μπορεί να κρύβεται οποιοσδήποτε αριθμός τιμών μέτρησης. Το CarPort χρησιμοποιεί τα δεδομένα περιγραφής ODX (σύνολο δεδομένων ASAM) της εκάστοτε μονάδας ελέγχου για να παρουσιάσει τις διαθέσιμες τιμές με ονόματα σε απλό κείμενο, μονάδες και τύπους μετατροπής.

Επιλογή των τιμών μέτρησης

Μπορούν να εμφανιστούν οσαδήποτε μπλοκ ταυτόχρονα. Οι τιμές ενημερώνονται κυκλικά – όσο περισσότερα μπλοκ είναι ενεργά, τόσο χαμηλότερος είναι ο ρυθμός ενημέρωσης ανά τιμή. Οι τιμές μέτρησης μπορούν να επιλεγούν με διάφορους τρόπους:

• Πλαίσιο ελέγχου (Checkbox): Ενεργοποίησε μεμονωμένες τιμές μέτρησης ή μπλοκ επιλέγοντας το πλαίσιο.
• Απευθείας εισαγωγή αριθμού: Εισάγαγε αριθμούς μπλοκ ως λίστα διαχωρισμένη με κόμματα ή ως εύρος με παύλα, π.χ. 1,2,4-7,10-14.
• Φίλτρο κειμένου: Πληκτρολόγησε έναν όρο αναζήτησης στο πεδίο φίλτρου για να περιορίσεις την εμφανιζόμενη λίστα (π.χ. "Πίεση υπερπλήρωσης" εμφανίζει μόνο τις τιμές μέτρησης των οποίων το όνομα περιέχει αυτόν τον όρο).

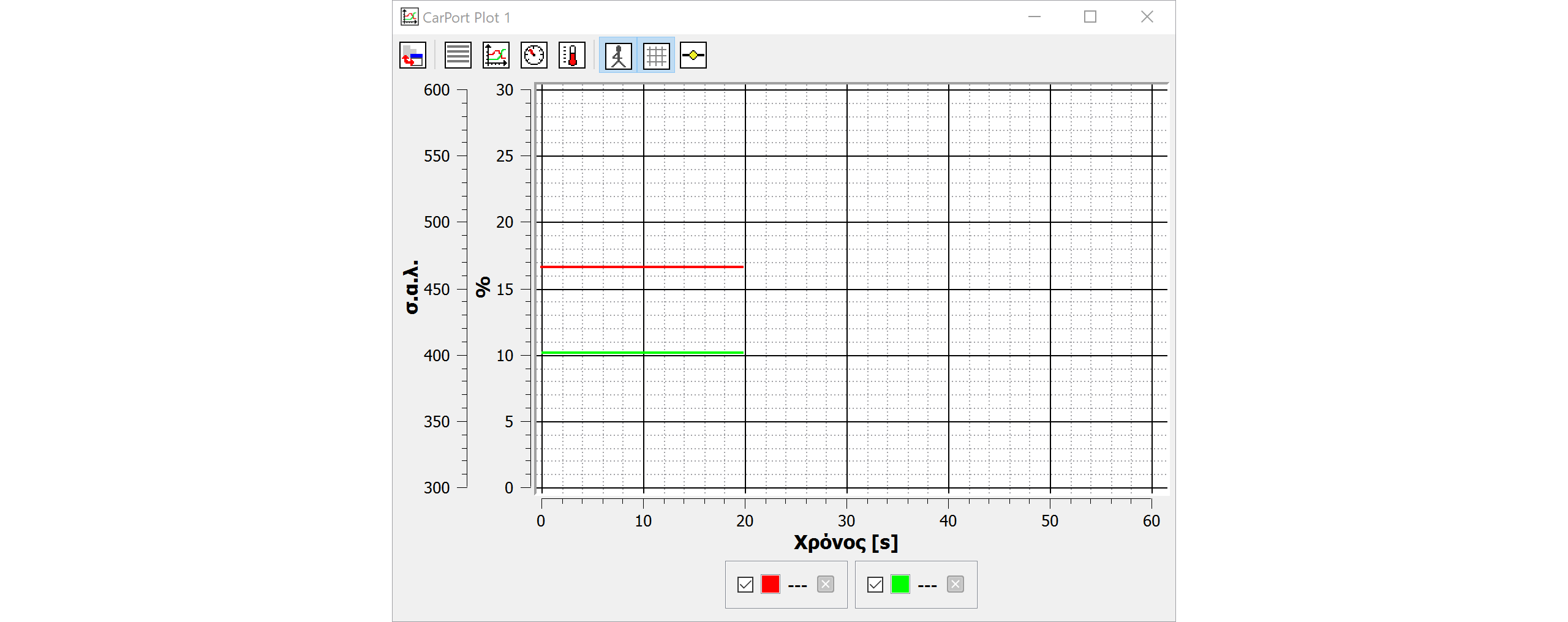

Γραφική αναπαράσταση

Εάν θέλεις να οπτικοποιήσεις την πορεία των τιμών με την πάροδο του χρόνου (π.χ. Πίεση υπερπλήρωσης Ονομαστική vs. Πραγματική, θερμοκρασίες κατά τη διάρκεια μιας δοκιμαστικής οδήγησης), μπορείς να χρησιμοποιήσεις την ενσωματωμένη λειτουργία γραφήματος (Plot).

Προσθήκη τιμών μέτρησης στο γράφημα:

• Διπλό κλικ σε μια εμφανιζόμενη τιμή μέτρησης την προσθέτει αυτόματα στο τρέχον γράφημα. Εάν δεν έχει ανοίξει ακόμα κανένα γράφημα, δημιουργείται ένα νέο παράθυρο γραφήματος.
• Μέσω του μενού περιβάλλοντος (δεξί κλικ σε μια τιμή μέτρησης) μπορείς να προσθέσεις στοχευμένα την τιμή σε ένα συγκεκριμένο παράθυρο γραφήματος.
• Μπορούν να είναι ανοιχτά πολλά παράθυρα γραφημάτων ταυτόχρονα, για να παρουσιάζονται διαφορετικές ομάδες τιμών ξεχωριστά.

Λειτουργίες προβολής:

Μέσω της γραμμής εργαλείων στο παράθυρο γραφήματος μπορείς να κάνεις εναλλαγή μεταξύ διαφόρων λειτουργιών προβολής:

• Γράφημα (Graph): Γράφημα γραμμής με άξονα χρόνου (προεπιλογή) – ιδανικό για αναλύσεις πορείας.
• Λίστα: Πίνακας με τις τρέχουσες τιμές.
• Όργανα: Αναπαράσταση στρογγυλού οργάνου (εμφάνιση ταχύμετρου) – κατάλληλο για μεμονωμένες τιμές όπως στροφές ή ταχύτητα.
• Θερμόμετρο: Εμφάνιση ράβδου – παραστατικό για τιμές θερμοκρασίας ή ποσοστών.

Χειρισμός του γραφήματος:

• Χρησιμοποίησε τη ροδέλα του ποντικιού για μεγέθυνση/σμίκρυνση (zoom) στον άξονα του χρόνου.
• Κάνε κλικ και σύρε για να μετακινήσεις την ορατή περιοχή.

Καταγραφή δεδομένων (Logging)

Για δοκιμαστικές διαδρομές ή παρατεταμένες παρακολουθήσεις, μπορείς να καταγράψεις τις τιμές μέτρησης σε ένα αρχείο CSV και στη συνέχεια να τις αξιολογήσεις σε εξωτερικά προγράμματα.

Οδηγίες βήμα προς βήμα:

1. Επίλεξε τις επιθυμητές τιμές μέτρησης.
2. Στην περιοχή Καταγραφέας δεδομένων επίλεξε την τοποθεσία αποθήκευσης και το όνομα του αρχείου. Από προεπιλογή χρησιμοποιείται ο φάκελος που έχει οριστεί στις ρυθμίσεις, το όνομα του αρχείου περιέχει αυτόματα μια χρονική σήμανση (timestamp).
3. Κάνε κλικ στο Έναρξη για να ξεκινήσεις την καταγραφή.
4. Η καταγραφή συνεχίζεται μέχρι να πατήσεις Στοπ.
5. Κατά τη διάρκεια της καταγραφής μπορείς να τοποθετήσεις σημάνσεις (markers) για να επισημάνεις συγκεκριμένα σημεία (π.χ. "Τέρμα γκάζι", "Ρελαντί", "Σύμπτωμα σφάλματος"). Εισάγαγε το επιθυμητό κείμενο στο πεδίο εισαγωγής και κάνε κλικ στο Σήμανση.

Το παραγόμενο αρχείο CSV μπορεί να αξιολογηθεί στο Excel ή σε εξειδικευμένα προγράμματα όπως το MegaLogViewer.

Διάγνωση OBD2

Το OBD2 (On-Board-Diagnose, 2η Γενιά) είναι μια νομικά επιβεβλημένη, ανεξάρτητη από τον κατασκευαστή διεπαφή διάγνωσης, η οποία υπάρχει σε όλα τα οχήματα με βενζινοκινητήρα από το έτος κατασκευής 2001 και με πετρελαιοκινητήρα από το έτος κατασκευής 2004 (στην ΕΕ). Σε αντίθεση με την ειδική διάγνωση VAG, η οποία χρησιμοποιεί ιδιόκτητα πρωτόκολλα, το OBD2 βασίζεται σε διεθνώς τυποποιημένα πρότυπα (ISO 15031, SAE J1979).

Ο σκοπός του OBD2 είναι πρωτίστως η παρακολούθηση συστημάτων που σχετίζονται με τις εκπομπές καυσαερίων. Η διεπαφή παρέχει πρόσβαση στη μονάδα ελέγχου κινητήρα και – εφόσον υπάρχει – στα ηλεκτρονικά του κιβωτίου ταχυτήτων. Ο διαθέσιμος όγκος δεδομένων περιορίζεται στα εξής:

• Κωδικοί σφάλματος που σχετίζονται με τα καυσαέρια (DTCs σε μορφή P0xxx)
• Τιμές μέτρησης που σχετίζονται με τα καυσαέρια (π.χ. στροφές κινητήρα, θερμοκρασία ψυκτικού υγρού, τιμές αισθητήρα λάμδα)
• Κατάσταση ετοιμότητας (Readiness-Status) των συστημάτων παρακολούθησης καυσαερίων
• Δεδομένα Freeze-Frame τη στιγμή ενός αναγνωρισμένου σφάλματος

Έναρξη διάγνωσης OBD2

Υπάρχουν διάφοροι τρόποι για να ξεκινήσεις τη διάγνωση OBD2 στο CarPort:

1. Μέσω της αρχικής σελίδας: Μετά την αναγνώριση της διεπαφής, κάνε κλικ στο κουμπί Έναρξη διάγνωσης OBD-2 τώρα (βλέπε Αρχική σελίδα).
2. Μέσω της γραμμής εργαλείων: Χρησιμοποίησε το κουμπί Σύνδεση OBD-2 στην επάνω γραμμή εργαλείων.
3. Μέσω της διεύθυνσης της μονάδας ελέγχου: Εισάγαγε τη διεύθυνση 33 στο πεδίο διεύθυνσης της γραμμής εργαλείων και επιβεβαίωσε με Enter.

Ανάγνωση και διαγραφή κωδικών σφάλματος

Η διάγνωση OBD2 επιτρέπει την ανάγνωση και διαγραφή κωδικών σφάλματος που σχετίζονται με τα καυσαέρια. Ο τρόπος λειτουργίας αντιστοιχεί στη διαδικασία που περιγράφεται στην ενότητα Κωδικοί σφάλματος, αλλά περιορίζεται στο τυποποιημένο εύρος του OBD2:

• Εμφανίζονται αποκλειστικά τυποποιημένοι κωδικοί σφάλματος στη μορφή P0xxx / P2xxx / P3xxx.
• Κωδικοί ειδικοί για τον κατασκευαστή (π.χ. στην ιδιόκτητη μορφή VAG 16xxx) δεν είναι προσβάσιμοι μέσω OBD2.
• Τα δεδομένα Freeze-Frame μπορούν να προβληθούν – εφόσον παρέχονται από το όχημα.

Κατάσταση ετοιμότητας (Readiness-Status)

Η κατάσταση ετοιμότητας (Readiness-Status) υποδεικνύει εάν τα εσωτερικά συστήματα παρακολούθησης (Monitors) του οχήματος έχουν ολοκληρώσει επιτυχώς τους αυτοελέγχους τους από την τελευταία διαγραφή της μνήμης σφαλμάτων. Αυτό είναι ιδιαίτερα σημαντικό για τον έλεγχο καυσαερίων (ΚΕΚ), καθώς πολλά κέντρα ελέγχου απαιτούν μια πλήρη κατάσταση ετοιμότητας ως προϋπόθεση.

Το CarPort εμφανίζει την κατάσταση κάθε συστήματος παρακολούθησης (Monitor) με σαφήνεια:

• Ολοκληρώθηκε (έτοιμο): Το σύστημα παρακολούθησης έχει ολοκληρώσει τον κύκλο δοκιμής του και δεν εντόπισε σφάλματα.
• Δεν ολοκληρώθηκε (μη έτοιμο): Το σύστημα παρακολούθησης δεν έχει ολοκληρώσει ακόμη τον κύκλο δοκιμής του από την τελευταία διαγραφή της μνήμης σφαλμάτων. Οι απαραίτητες συνθήκες οδήγησης δεν έχουν εκπληρωθεί ακόμη.
• Δεν υποστηρίζεται: Το όχημα δεν διαθέτει αυτό το σύστημα παρακολούθησης (π.χ. δεν έχει εγκατασταθεί σύστημα δευτερεύοντος αέρα).

Τυπικά συστήματα παρακολούθησης (Monitors) περιλαμβάνουν μεταξύ άλλων:

Ζωντανά δεδομένα (PIDs)

Το OBD2 παρέχει τιμές μέτρησης σε πραγματικό χρόνο μέσω των λεγόμενων PIDs (Parameter IDs). Αυτά τα τυποποιημένα αναγνωριστικά ορίζουν ποια δεδομένα αισθητήρων επιστρέφει η μονάδα ελέγχου κινητήρα κατόπιν αιτήματος. Το CarPort ζητά αυτόματα τα διαθέσιμα PIDs και εμφανίζει τις υποστηριζόμενες τιμές με ονομασία σε απλό κείμενο και φυσική μονάδα.

Συχνά διαθέσιμα PIDs είναι για παράδειγμα:

• Στροφές κινητήρα (RPM)
• Ταχύτητα οχήματος (km/h)
• Θερμοκρασία ψυκτικού υγρού (°C)
• Θερμοκρασία αέρα εισαγωγής (°C)
• Φορτίο κινητήρα (%)
• Τιμές αισθητήρα λάμδα (Τάση / Αναλογία)
• Πίεση καυσίμου (kPa)
• Χρονισμός ανάφλεξης (° πριν το ΑΝΣ)
• Βραχυπρόθεσμη και μακροπρόθεσμη ρύθμιση καυσίμου (Fuel Trim) (%)

Η παρουσίαση και ο χειρισμός των ζωντανών δεδομένων αντιστοιχεί στη διαδικασία που περιγράφεται στην ενότητα Μπλοκ τιμών μέτρησης. Μπορείς να επιλέξεις τιμές, να τις οπτικοποιήσεις στο Γράφημα και να τις καταγράψεις μέσω Καταγραφής (Logging).

Διαφορές από την ειδική διάγνωση VAG

Η διάγνωση OBD2 και η ειδική διάγνωση VAG αλληλοσυμπληρώνονται, αλλά διαφέρουν ριζικά ως προς το εύρος και τις δυνατότητες:

Πότε να χρησιμοποιήσεις το OBD2;

• Διαθέτεις αποκλειστικά μια διεπαφή OBD2 (π.χ. ELM327, OBDLink).
• Θέλεις να ελέγξεις γρήγορα τη λυχνία ελέγχου κινητήρα (MIL) ή να ελέγξεις την κατάσταση ετοιμότητας (Readiness-Status) πριν από τον έλεγχο καυσαερίων.
• Κάνεις διάγνωση προβλημάτων στον κινητήρα που σχετίζονται με τα καυσαέρια.

Πότε να χρησιμοποιήσεις την ειδική διάγνωση VAG;

• Χρειάζεσαι πρόσβαση σε άλλες μονάδες ελέγχου (π.χ. ABS, αερόσακος, κλιματισμός, σύστημα διεύθυνσης).
• Θέλεις να πραγματοποιήσεις κωδικοποιήσεις, προσαρμογές ή βασικές ρυθμίσεις.
• Χρειάζεσαι την πλήρη μνήμη σφαλμάτων σε όλα τα συστήματα του οχήματος (AutoScan).

Λειτουργίες διάγνωσης (εκτεταμένες)

Αυτό το κεφάλαιο εξετάζει τις εκτεταμένες λειτουργίες διάγνωσης, οι οποίες παρεμβαίνουν ενεργά στη διαμόρφωση ή τη βαθμονόμηση των εγκεφάλων (μονάδων ελέγχου). Αυτές οι λειτουργίες είναι "εγγραφής" και αλλάζουν παραμέτρους στο όχημα – επομένως, χρησιμοποίησέ τες μόνο εάν γνωρίζεις τι κάνεις και σημείωνε πάντα τις αρχικές τιμές εκ των προτέρων.

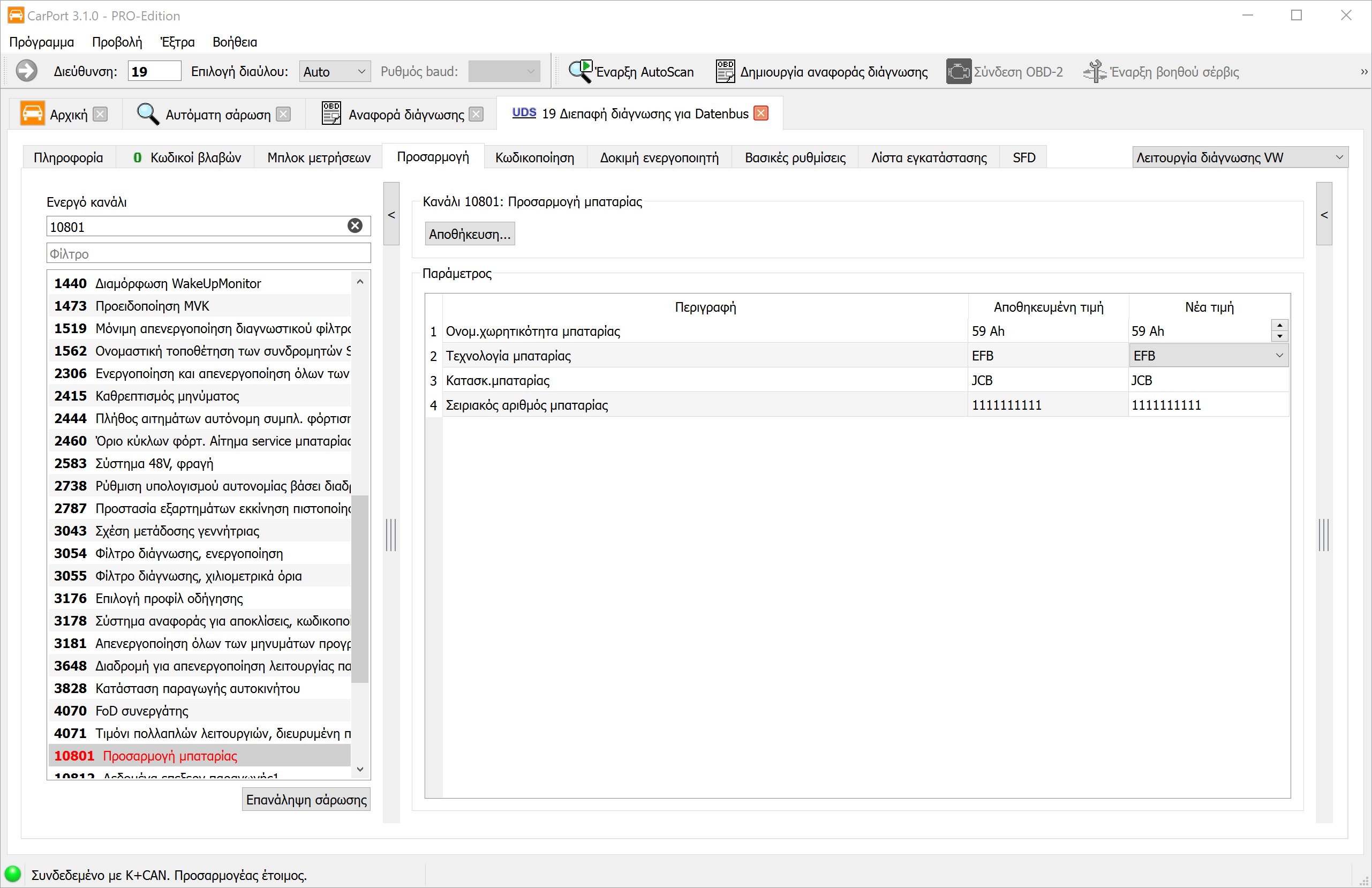

Προσαρμογή

Η προσαρμογή επιτρέπει την αλλαγή διαμορφώσιμων παραμέτρων ενός εγκεφάλου. Σε αντίθεση με την Κωδικοποίηση, η οποία ενεργοποιεί ή απενεργοποιεί λειτουργίες, η προσαρμογή χρησιμεύει στη βαθμονόμηση ή τη ρύθμιση τιμών εντός μιας υπάρχουσας λειτουργίας.

Τυπικές περιπτώσεις χρήσης για προσαρμογές είναι:

• Βαθμονόμηση μετά από αντικατάσταση εξαρτήματος: π.χ. καταχώριση τιμών ποσότητας μπεκ μετά την αλλαγή ενός μπεκ ψεκασμού.
• Ρύθμιση επιθυμητών τιμών: π.χ. στροφές ρελαντί, ευαισθησία φωτός του αισθητήρα βροχής/φωτός, ευαισθησία της υποβοήθησης στάθμευσης.
• Ενεργοποίηση λειτουργιών με παραμέτρους: π.χ. τιμή μείωσης φωτεινότητας φώτων ημέρας, χρόνος λειτουργίας Coming-Home.
• Επαναφορά μετρητών σέρβις: π.χ. μηδενισμός της ένδειξης διαστήματος σέρβις μετά από αλλαγή λαδιών.

Η διαδικασία και η απεικόνιση της λειτουργίας προσαρμογής διαφέρουν σημαντικά ανάλογα με το χρησιμοποιούμενο πρωτόκολλο διάγνωσης.

Προσαρμογή σε KWP1281 / KWP2000

Στα παλαιότερα πρωτόκολλα KWP1281 και KWP2000, οι παράμετροι προσαρμογής οργανώνονται σε αριθμημένα κανάλια:

• KWP1281: Κανάλια 0 έως 100
• KWP2000: Κανάλια 0 έως 255

Κάθε κανάλι περιέχει μία μόνο τιμή. Αυτή είναι συνήθως μια τιμή 16-bit (εύρος 0–65535) ή μια τιμή 8-bit (εύρος 0–255). Ως ειδική μορφή υπάρχει η Μακρά Προσαρμογή, όπου αποθηκεύονται τιμές κειμένου ASCII (π.χ. τιμές ποσότητας μπεκ ως συμβολοσειρά).

Απεικόνιση των καναλιών:

Εάν υπάρχουν δεδομένα περιγραφής για τη μονάδα ελέγχου στο CarPort, τα κανάλια εμφανίζονται με ονόματα απλού κειμένου (π.χ. "Στροφές ρελαντί", "Προσαρμογή πεταλούδας γκαζιού"). Επιπλέον, τα ανεπεξέργαστα δεδομένα μετατρέπονται σε φυσικές τιμές με μονάδες (π.χ. 0–100 % ή -50 έως +50 °C) ή εμφανίζονται ως λίστα επιλογής (π.χ. "0 = Ανενεργό, 1 = Ενεργό").

Εάν δεν υπάρχουν δεδομένα περιγραφής, η απεικόνιση γίνεται γενικά μέσω του αριθμού καναλιού (π.χ. "Προσαρμογή 42") με τη μη μορφοποιημένη ανεπεξέργαστη τιμή. Η χρήση των δεδομένων περιγραφής μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω του πλαισίου ελέγχου Χρήση δεδομένων περιγραφής, εάν είναι διαθέσιμα, ώστε να επιτρέπεται και η άμεση πρόσβαση στις ανεπεξέργαστες τιμές.

Οδηγίες βήμα προς βήμα:

1. Επίλεξε το επιθυμητό κανάλι προσαρμογής από τη λίστα ή πληκτρολόγησε τον αριθμό του καναλιού χειροκίνητα.
2. Εμφανίζεται η τρέχουσα αποθηκευμένη τιμή στη μονάδα ελέγχου. Σημείωσε αυτήν την τιμή πριν κάνεις οποιεσδήποτε αλλαγές.
3. Πληκτρολόγησε τη νέα τιμή στο πεδίο εισαγωγής.
4. Κάνε κλικ στο Δοκιμή για να δοκιμάσεις την τιμή.
   • Η τιμή μεταφέρεται στην πτητική μνήμη της μονάδας ελέγχου. Η μονάδα ελέγχου χρησιμοποιεί τη νέα τιμή αμέσως, ωστόσο αυτή χάνεται στην επόμενη επανεκκίνηση.
   • Εάν η τιμή είναι άκυρη ή εκτός του επιτρεπόμενου εύρους, η μονάδα ελέγχου εμφανίζει ένα μήνυμα σφάλματος.
5. Έλεγξε εάν προκύπτει η επιθυμητή συμπεριφορά.
6. Κάνε κλικ στο Αποθήκευση... για να αποθηκεύσεις την τιμή μόνιμα στη μονάδα ελέγχου.

Προσαρμογή σε UDS

Στις σύγχρονες μονάδες ελέγχου με το πρωτόκολλο UDS, η προσαρμογή διαφέρει ριζικά:

• Αναγνωριστικά (Identifiers) αντί για αριθμούς καναλιών: Οι παράμετροι προσαρμογής διευθυνσιοδοτούνται μέσω αναγνωριστικών 16-bit. Η αντιστοίχιση σε ένα όνομα απλού κειμένου γίνεται αποκλειστικά μέσω δεδομένων περιγραφής ODX (σύνολο δεδομένων ASAM).
• Πολύπλοκες δομές δεδομένων: Οι τιμές προσαρμογής στο UDS μπορεί να είναι απλές αριθμητικές τιμές, αλλά και να περιλαμβάνουν πεδία bit, συμβολοσειρές ή πολυμερείς δομές.
• Άμεση αποθήκευση: Σε αντίθεση με τα KWP1281/KWP2000, στο UDS δεν υπάρχει ξεχωριστό βήμα δοκιμής. Οι αλλαγές αποθηκεύονται αμέσως και μόνιμα στη μονάδα ελέγχου κατά τη μεταφορά.
• Απαιτούνται δεδομένα περιγραφής: Χωρίς τα κατάλληλα δεδομένα ODX, τα αναγνωριστικά και οι τιμές τους δεν μπορούν να ερμηνευτούν. Επομένως, το CarPort απαιτεί υποχρεωτικά τα σωστά δεδομένα περιγραφής για την εκάστοτε μονάδα ελέγχου.

Κωδικοποίηση

Η κωδικοποίηση των μονάδων ελέγχου χρησιμεύει στην ενεργοποίηση, απενεργοποίηση λειτουργιών ή στην εναλλαγή μεταξύ διαφορετικών παραλλαγών. Κάθε μοντέλο οχήματος προσφέρεται με μια πληθώρα επιλογών εξοπλισμού, οι οποίες ποικίλλουν ανάλογα με την αγορά, το μοντέλο και τον βασικό εξοπλισμό. Το υλικό (hardware) είναι συχνά τοποθετημένο πανομοιότυπα – μόνο η κωδικοποίηση της αντίστοιχης μονάδας ελέγχου καθορίζει ποιες λειτουργίες είναι πραγματικά ενεργές.

Ένα τυπικό παράδειγμα: Ένα όχημα είναι εξοπλισμένο από το εργοστάσιο με προβολείς αλογόνου, αλλά το υλικό υποστηρίζει επίσης Xenon ή LED. Μέσω της κωδικοποίησης της μονάδας ελέγχου καθορίζεται ποιος τύπος προβολέα είναι εγκατεστημένος και πώς λειτουργεί ο έλεγχος φωτισμού. Άλλες κοινές αλλαγές κωδικοποίησης αφορούν π.χ.:

• Ενεργοποίηση ή απενεργοποίηση της λειτουργίας φώτων ημέρας
• Συμπεριφορά του κεντρικού κλειδώματος (π.χ. αυτόματο κλείδωμα κατά την οδήγηση)
• Βύθιση καθρέπτη κατά την όπισθεν
• Διαμόρφωση του αριθμού αναλαμπών των φλας άνεσης (με ένα άγγιγμα)
• Προσαρμογή της υποβοήθησης κλεισίματος στα ηλεκτρικά παράθυρα

Στον όμιλο VAG γίνεται διάκριση μεταξύ δύο μεθόδων κωδικοποίησης. Το ποια μέθοδος χρησιμοποιείται εξαρτάται αποκλειστικά από την υλοποίηση της μονάδας ελέγχου.

Σύντομη κωδικοποίηση

Η σύντομη κωδικοποίηση χρησιμοποιεί έναν απλό αριθμητικό κωδικό (δεκαδικό αριθμό 3, 5 ή 7 ψηφίων) για να καθορίσει τη διαμόρφωση μιας μονάδας ελέγχου. Κάθε ψηφίο ή ομάδα ψηφίων εντός αυτού του κωδικού αντιπροσωπεύει ένα συγκεκριμένο σύνολο λειτουργιών.

• Πρωτόκολλα: Αποκλειστικά σε KWP1281 και KWP2000.
• Παραλλαγές και εύρη τιμών: Ανάλογα με τη μονάδα ελέγχου, χρησιμοποιείται μία από τέσσερις παραλλαγές. Το CarPort αναγνωρίζει αυτόματα τον τύπο και περιορίζει το επιτρεπόμενο εύρος εισαγωγής αναλόγως:

• Απεικόνιση: Εάν υπάρχουν δεδομένα περιγραφής, το CarPort εμφανίζει τη σημασία κάθε ψηφίου ή ομάδας ψηφίων σε απλό κείμενο (π.χ. "Ψηφίο 1: Τύπος προβολέα – 0 = Αλογόνου, 1 = Xenon"). Χωρίς δεδομένα περιγραφής, ο αριθμητικός κωδικός εμφανίζεται χωρίς περαιτέρω επεξήγηση.

Οδηγίες βήμα προς βήμα (σύντομη κωδικοποίηση):

1. Το CarPort εμφανίζει την τρέχουσα αποθηκευμένη τιμή κωδικοποίησης στη μονάδα ελέγχου. Σημείωσε αυτήν την τιμή.
2. Εάν υπάρχουν δεδομένα περιγραφής, μπορείς να αλλάξεις τα επιμέρους ψηφία μέσω των εμφανιζόμενων πεδίων επιλογής.
3. Εναλλακτικά, πληκτρολόγησε τη νέα τιμή κωδικοποίησης απευθείας ως αριθμό στο πεδίο εισαγωγής Νέα κωδικοποίηση:.
4. Κάνε κλικ στο Εγγραφή... για να μεταφέρεις την κωδικοποίηση στη μονάδα ελέγχου.

Μακρά κωδικοποίηση

Η μακρά κωδικοποίηση προσφέρει έναν πολύ πιο λεπτομερή έλεγχο στη διαμόρφωση της μονάδας ελέγχου. Αντί για έναν μεμονωμένο αριθμό, χρησιμοποιείται μια δεκαεξαδική συμβολοσειρά byte, όπου κάθε μεμονωμένο bit αντιπροσωπεύει μια συγκεκριμένη λειτουργία ή παράμετρο.

• Πρωτόκολλα: Σε KWP2000 και UDS.
• Απεικόνιση: Η κωδικοποίηση εμφανίζεται ως ακολουθία από byte (π.χ. 0F 3A 00 12 8B). Κάθε byte αποτελείται από 8 bit, τα οποία μπορούν να οριστούν ή να διαγραφούν μεμονωμένα.

Απεικόνιση με και χωρίς δεδομένα περιγραφής:

Εάν υπάρχουν δεδομένα περιγραφής για τη μονάδα ελέγχου, το CarPort εμφανίζει για κάθε bit μια περιγραφή σε απλό κείμενο ως πλαίσιο ελέγχου (π.χ. "Φώτα ημέρας ενεργά", "Βύθιση καθρέπτη κατά την όπισθεν"). Μπορείς να διαμορφώσεις τις επιθυμητές λειτουργίες απλώς επιλέγοντας ή αποεπιλέγοντας τα πλαίσια ελέγχου.

Εάν δεν υπάρχουν δεδομένα περιγραφής, το CarPort εμφανίζει μια γενική προβολή με τον αριθμό του byte και του bit (π.χ. "Byte 3, Bit 5"). Σε αυτήν την περίπτωση, πρέπει να γνωρίζεις τη σημασία των επιμέρους bit από μια εξωτερική πηγή (π.χ. φόρουμ οχημάτων, τεκμηρίωση συνεργείου). Ωστόσο, μπορείς να αλλάξεις τα bit πολύ στοχευμένα, εάν διαθέτεις τις αντίστοιχες πληροφορίες.

Οδηγίες βήμα προς βήμα (μακρά κωδικοποίηση):

1. Το CarPort διαβάζει την τρέχουσα κωδικοποίηση από τη μονάδα ελέγχου και την εμφανίζει. Σημείωσε την εμφανιζόμενη δεκαεξαδική τιμή ως αντίγραφο ασφαλείας. Εναλλακτικά, μπορείς να βρεις την κωδικοποίηση και στην Αναφορά διάγνωσης.
2. Ενεργοποίησε ή απενεργοποίησε τις επιθυμητές λειτουργίες μέσω των πεδίων επιλογής (εάν υπάρχουν δεδομένα περιγραφής) ή άλλαξε τις τιμές των bit μέσω των πλαισίων ελέγχου ή γράψε απευθείας ολόκληρες τιμές byte στο πεδίο εισαγωγής Νέα κωδικοποίηση:.
3. Κάνε κλικ στο Εγγραφή... για να μεταφέρεις τη νέα κωδικοποίηση στη μονάδα ελέγχου.

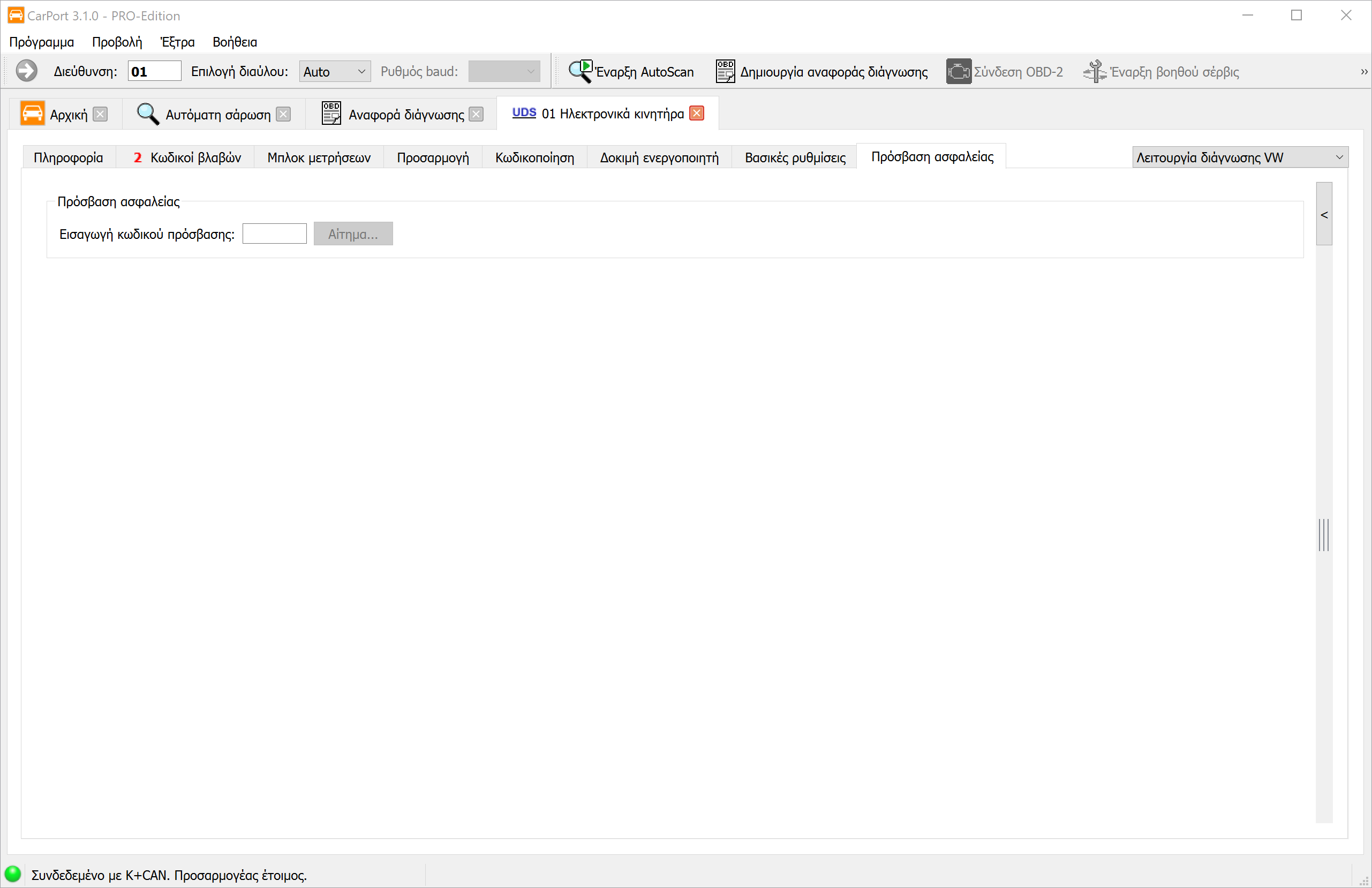

Κωδικοποίηση και δικαίωμα πρόσβασης

Ορισμένες μονάδες ελέγχου απαιτούν ένα Δικαίωμα πρόσβασης πριν από την εγγραφή μιας νέας κωδικοποίησης. Σε αυτήν την περίπτωση, το CarPort θα σου ζητήσει να εισαγάγεις τον απαιτούμενο κωδικό πρόσβασης πριν από τη μεταφορά. Σε νεότερα οχήματα με SFD (Προστασία διάγνωσης οχήματος), οι αλλαγές κωδικοποίησης ενδέχεται να περιορίζονται επιπλέον από κρυπτογραφικούς μηχανισμούς προστασίας.

Δοκιμή ενεργοποιητών

Η δοκιμή ενεργοποιητών επιτρέπει τη στοχευμένη ενεργοποίηση μεμονωμένων ενεργοποιητών (Stellglieder) μιας μονάδας ελέγχου, προκειμένου να ελεγχθεί η ηλεκτρομηχανική τους λειτουργία απομονωμένα από την κανονική λειτουργία οδήγησης. Ενεργοποιητές είναι όλα τα εξαρτήματα που ελέγχονται ενεργά από τη μονάδα ελέγχου για την εκτέλεση μιας φυσικής ενέργειας – π.χ. βαλβίδες, ρελέ, ηλεκτροκινητήρες, φώτα ή ηλεκτρομαγνητικές βαλβίδες.

Τυπικές περιπτώσεις χρήσης:

• Αναζήτηση σφαλμάτων: Έλεγχος εάν ένας ενεργοποιητής αντιδρά στην εντολή (π.χ. κάνει κλικ ένα ρελέ, περιστρέφεται ένας κινητήρας;).
• Έλεγχος λειτουργίας μετά από επισκευή: Διασφάλιση ότι ένα πρόσφατα εγκατεστημένο εξάρτημα λειτουργεί σωστά.
• Έλεγχος διαρροών: Στοχευμένη ενεργοποίηση μεμονωμένων βαλβίδων για έλεγχο πίεσης.

Το CarPort διακρίνει δύο τρόπους λειτουργίας ανάλογα με το πρωτόκολλο διάγνωσης: τη διαδοχική και την επιλεκτική δοκιμή ενεργοποιητών.

Διαδοχική δοκιμή ενεργοποιητών (KWP1281 / KWP2000)

Στη διαδοχική δοκιμή ενεργοποιητών, η μονάδα ελέγχου ενεργοποιεί όλους τους διαθέσιμους ενεργοποιητές διαδοχικά με μια καθορισμένη σειρά. Μπορείς να περιηγηθείς βήμα προς βήμα στους επιμέρους ενεργοποιητές και να παρατηρήσεις την αντίδρασή τους.

Οδηγίες βήμα προς βήμα:

1. Άνοιξε την καρτέλα Δοκιμή ενεργοποιητών στη συνδεδεμένη μονάδα ελέγχου.
2. Ο πρώτος ενεργοποιητής στην ακολουθία ενεργοποιείται αυτόματα. Το CarPort εμφανίζει το όνομα του ενεργοποιητή που ελέγχεται εκείνη τη στιγμή (εφόσον υπάρχουν δεδομένα περιγραφής).
3. Παρατήρησε την αντίδραση του οχήματος (π.χ. κλικ ενός ρελέ, κίνηση ενός κλαπέτου, άναμμα μιας λυχνίας).
4. Κάνε κλικ στο Επόμενο για να προχωρήσεις στον επόμενο ενεργοποιητή της ακολουθίας.
5. Για να ενεργοποιήσεις ξανά έναν ενεργοποιητή, κάνε κλικ στο Ενεργοποίησε.
6. Εφόσον είναι διαθέσιμες, εμφανίζονται συνοδευτικές τιμές μέτρησης που παρέχουν πληροφορίες για την κατάσταση του ενεργοποιητή (π.χ. κατανάλωση ρεύματος, σήμα ανατροφοδότησης).

Επιλεκτική δοκιμή ενεργοποιητών (KWP2000 / UDS)

Η επιλεκτική δοκιμή ενεργοποιητών επιτρέπει τη στοχευμένη επιλογή και μεμονωμένη ενεργοποίηση συγκεκριμένων ενεργοποιητών, χωρίς να χρειάζεται να εκτελεστεί ολόκληρη η ακολουθία. Αυτό είναι ιδιαίτερα αποδοτικό όταν πρέπει να ελεγχθεί μόνο ένα συγκεκριμένο εξάρτημα.

Σε KWP2000:

1. Κάνε κλικ στο Έναρξη σάρωσης... για να εντοπίσεις τους ενεργοποιητές που υποστηρίζονται από τη μονάδα ελέγχου. Το CarPort σαρώνει τις διαθέσιμες δοκιμές και τις εμφανίζει σε μια λίστα.
2. Επίλεξε την επιθυμητή δοκιμή ενεργοποιητή από τη λίστα.
3. Ξεκίνα τη δοκιμή μέσω του Έναρξη.
4. Παρατήρησε την αντίδραση και τις εμφανιζόμενες τιμές μέτρησης (εφόσον είναι διαθέσιμες).
5. Τερμάτισε τη δοκιμή μέσω του Στοπ.

Σε UDS:

Στις σύγχρονες μονάδες ελέγχου με πρωτόκολλο UDS, είναι διαθέσιμες εκτεταμένες δυνατότητες:

1. Το CarPort εντοπίζει αυτόματα τις διαθέσιμες δοκιμές ενεργοποιητών βάσει των δεδομένων περιγραφής ODX και τις εμφανίζει με ονόματα απλού κειμένου σε μια λίστα.
2. Επίλεξε την επιθυμητή δοκιμή.
3. Ανάλογα με τον ενεργοποιητή, μπορούν να ρυθμιστούν παράμετροι για την ενεργοποίηση (π.χ. διάρκεια, ένταση, κατεύθυνση) – το διαθέσιμο εύρος εξαρτάται από την εκάστοτε μονάδα ελέγχου.
4. Ξεκίνα τη δοκιμή μέσω του Έναρξη και τερμάτισέ την μέσω του Στοπ.

Τιμές μέτρησης κατά τη διάρκεια της δοκιμής (UDS):

Κατά τη διάρκεια μιας τρέχουσας δοκιμής ενεργοποιητών, το CarPort εμφανίζει αυτόματα πληροφορίες κατάστασης, εφόσον η μονάδα ελέγχου τις παρέχει:

Επιπλέον, μπορείς να προσθέσεις δικές σου τιμές μέτρησης για παρακολούθηση (π.χ. κατανάλωση ρεύματος, θερμοκρασία, σημαίες σφαλμάτων), προκειμένου να παρατηρείς περαιτέρω δεδομένα διάγνωσης κατά τη διάρκεια της δοκιμής.

Τέλος της δοκιμής ενεργοποιητών:

Μετά την ολοκλήρωση όλων των βημάτων ελέγχου, το CarPort εμφανίζει το μήνυμα Ο έλεγχος ενεργοποιητή ολοκληρώθηκε. Εάν η δοκιμή ακυρωθεί πρόωρα από τη μονάδα ελέγχου (π.χ. λόγω αναγνωρισμένου σφάλματος ή απενεργοποίησης ασφαλείας), εμφανίζεται το μήνυμα Δοκιμή ενεργοποιητή ακυρώθηκε από ECU.

Βασική ρύθμιση

Η βασική ρύθμιση (επίσης Basic Settings) δίνει εντολή σε μια μονάδα ελέγχου να εκτελέσει μια ρουτίνα αρχικοποίησης ή βαθμονόμησης. Κατά τη διαδικασία αυτή, η μονάδα ελέγχου φέρνει ένα μηχανικό ή ηλεκτρονικό εξάρτημα σε μια καθορισμένη αρχική κατάσταση ή εκπαιδεύεται εκ νέου στην τρέχουσα θέση ή στα χαρακτηριστικά του.

Σε αντίθεση με την Προσαρμογή, όπου αλλάζεις χειροκίνητα τιμές, η βασική ρύθμιση εκτελεί μια αυτοματοποιημένη διαδικασία στην ίδια τη μονάδα ελέγχου. Το CarPort δίνει απλώς την εντολή εκκίνησης – η πραγματική βαθμονόμηση αναλαμβάνεται αυτόνομα από τη μονάδα ελέγχου.

Πότε είναι απαραίτητη μια βασική ρύθμιση;

Μια βασική ρύθμιση απαιτείται συνήθως μετά την αντικατάσταση ή την επισκευή εξαρτημάτων, ώστε η μονάδα ελέγχου να αναγνωρίσει και να βαθμονομήσει σωστά τα νέα εξαρτήματα. Συχνές περιπτώσεις χρήσης είναι:

• Εκμάθηση πεταλούδας γκαζιού: Μετά την αντικατάσταση ή τον καθαρισμό της πεταλούδας γκαζιού, η μονάδα ελέγχου πρέπει να μετρήσει εκ νέου τις μηχανικές θέσεις τερματισμού (πλήρως κλειστή / πλήρως ανοιχτή).
• Βαθμονόμηση αισθητήρα γωνίας τιμονιού: Μετά από εργασίες στο σύστημα διεύθυνσης ή στην ανάρτηση, το μηδενικό σημείο του αισθητήρα γωνίας τιμονιού πρέπει να εκπαιδευτεί εκ νέου, ώστε το ESP και τα συστήματα υποβοήθησης οδήγησης να λειτουργούν σωστά.
• Ηλεκτρικό χειρόφρενο (EPB): Πριν από την αλλαγή των τακακιών φρένων, το χειρόφρενο πρέπει να τεθεί σε λειτουργία συντήρησης (επαναφορά εμβόλων). Μετά την τοποθέτηση, ενεργοποιείται και βαθμονομείται ξανά μέσω της βασικής ρύθμισης.
• Εξαέρωση κυκλώματος ψύξης: Μετά την πλήρωση του συστήματος ψύξης (π.χ. μετά από αλλαγή ψυγείου ή ιμάντα χρονισμού), η μονάδα ελέγχου ξεκινά έναν αυτόματο κύκλο εξαέρωσης, όπου η αντλία και οι βαλβίδες απομακρύνουν τις φυσαλίδες αέρα από το κύκλωμα.

Η διαδικασία διαφέρει ανάλογα με το πρωτόκολλο διάγνωσης.

Βασική ρύθμιση σε KWP1281 / KWP2000

Στα παλαιότερα πρωτόκολλα, οι βασικές ρυθμίσεις οργανώνονται σε αριθμημένα μπλοκ – αναλογικά με τα Μπλοκ τιμών μέτρησης.

Οδηγίες βήμα προς βήμα:

1. Επίλεξε το επιθυμητό μπλοκ από τη λίστα ή πληκτρολόγησε τον αριθμό του μπλοκ χειροκίνητα (εάν δεν υπάρχουν δεδομένα περιγραφής).
2. Κάνε κλικ στο Εκκίνηση.
   • KWP1281: Το CarPort διαβάζει αρχικά τις τιμές μέτρησης του επιλεγμένου μπλοκ και τις εμφανίζει. Αυτές οι τιμές σχετίζονται συνήθως άμεσα με τη βασική ρύθμιση και χρησιμεύουν στην παρακολούθηση της διαδικασίας.
   • KWP2000: Το CarPort ξεκινά τη ρουτίνα στη μονάδα ελέγχου, χωρίς να ενεργοποιήσει αμέσως τη βασική ρύθμιση. Εφόσον είναι διαθέσιμες, εμφανίζονται συνοδευτικές τιμές μέτρησης.
3. Κάνε κλικ στο Ενεργοποίηση για να ενεργοποιήσεις την πραγματική βασική ρύθμιση. Η μονάδα ελέγχου εκτελεί τώρα τα απαραίτητα βήματα βαθμονόμησης (π.χ. μετακίνηση της πεταλούδας γκαζιού στα τέρματα, μέτρηση τιμών αισθητήρων).
4. Παρατήρησε τις εμφανιζόμενες τιμές μέτρησης για να παρακολουθήσεις την πρόοδο και το αποτέλεσμα της βασικής ρύθμισης.
5. Μετά την ολοκλήρωση, το CarPort εμφανίζει το μήνυμα Βασικές ρυθμίσεις ολοκληρώθηκαν.
6. Κάνε κλικ στο Απενεργοποίηση για να τερματίσεις τη βασική ρύθμιση και να επιστρέψεις στην κανονική λειτουργία.

Βασική ρύθμιση σε UDS

Στις μονάδες ελέγχου με πρωτόκολλο UDS, οι βασικές ρυθμίσεις είναι αποθηκευμένες ως επώνυμες ρουτίνες στα δεδομένα περιγραφής ODX.

Οδηγίες βήμα προς βήμα:

1. Το CarPort εμφανίζει τις διαθέσιμες βασικές ρυθμίσεις από τα δεδομένα ODX με ονόματα απλού κειμένου (π.χ. "Προσαρμογή πεταλούδας γκαζιού", "Βαθμονόμηση αισθητήρα γωνίας τιμονιού"). Επίλεξε την επιθυμητή ρουτίνα.
2. Κάνε κλικ στο Εκκίνηση για να ξεκινήσεις τη ρουτίνα. Η βασική ρύθμιση γίνεται αμέσως ενεργή – δεν υπάρχει ξεχωριστό βήμα ενεργοποίησης όπως στα KWP1281/KWP2000.
3. Παρακολούθησε την πρόοδο βάσει των εμφανιζόμενων τιμών μέτρησης.
4. Μετά την επιτυχή ολοκλήρωση, το CarPort εμφανίζει το μήνυμα Βασικές ρυθμίσεις ολοκληρώθηκαν.

Τιμές μέτρησης κατά τη βασική ρύθμιση (UDS):

Ανάλογα με τη Δοκιμή ενεργοποιητών, το CarPort εμφανίζει αυτόματα πληροφορίες κατάστασης κατά τη διάρκεια μιας τρέχουσας βασικής ρύθμισης, εφόσον η μονάδα ελέγχου τις παρέχει:

Επιπλέον, μπορείς να προσθέσεις δικές σου τιμές μέτρησης για παρακολούθηση (π.χ. στροφές κινητήρα, θερμοκρασία, τιμές αισθητήρων), προκειμένου να παρακολουθείς περαιτέρω σχετικές παραμέτρους κατά τη διάρκεια της βασικής ρύθμισης.

Ακύρωση και μηνύματα σφάλματος

Η βασική ρύθμιση μπορεί να ακυρωθεί χειροκίνητα ανά πάσα στιγμή μέσω του κουμπιού Στοπ. Εάν η μονάδα ελέγχου ακυρώσει τη ρουτίνα από μόνη της (π.χ. λόγω μη εκπληρωμένων προϋποθέσεων ή αναγνωρισμένου σφάλματος), εμφανίζεται το μήνυμα Βασικές ρυθμίσεις διεκόπησαν από την ECU. Σε αυτήν την περίπτωση, θα πρέπει να ελέγξεις τις εμφανιζόμενες τιμές μέτρησης και τη μνήμη σφαλμάτων για να εντοπίσεις την αιτία.

Λίστα εγκατάστασης

Η λίστα εγκατάστασης είναι ένας κατάλογος αποθηκευμένος στο Gateway διάγνωσης (Διεύθυνση 19) όλων των εγκατεστημένων μονάδων ελέγχου στο όχημα. Χρησιμεύει ως κεντρική αναφορά για το ποια ηλεκτρονικά συστήματα υπάρχουν στο όχημα.

Σημασία της λίστας εγκατάστασης:

Η λίστα εγκατάστασης χρησιμοποιείται από το CarPort σε διάφορα σημεία:

• Επιλογή μονάδας ελέγχου: Στην καρτέλα Εγκατεστημένο, το CarPort εμφανίζει μόνο τις μονάδες ελέγχου που είναι καταχωρημένες ως εγκατεστημένες στη λίστα εγκατάστασης.
• AutoScan: Κατά την αυτόματη σάρωση σφαλμάτων, ερωτώνται στοχευμένα οι μονάδες ελέγχου που αναφέρονται στη λίστα εγκατάστασης, γεγονός που επιταχύνει σημαντικά τη διαδικασία σάρωσης.

Πότε πρέπει να προσαρμοστεί η λίστα εγκατάστασης;

Κατά κανόνα, η λίστα εγκατάστασης συμφωνεί με τον πραγματικό εξοπλισμό του οχήματος. Ωστόσο, υπάρχουν περιπτώσεις όπου είναι απαραίτητη μια χειροκίνητη προσαρμογή:

• Εκ των υστέρων τοποθέτηση εξαρτημάτων: π.χ. κοτσαδόρος με δική του μονάδα ελέγχου, εκ των υστέρων τοποθέτηση συστήματος θέρμανσης στάθμευσης ή κάμερας οπισθοπορείας.
• Αφαίρεση μονάδων ελέγχου: π.χ. αφαίρεση ενός συστήματος που δεν χρειάζεται πλέον.
• Ελλιπείς ή λανθασμένες καταχωρίσεις: Σε σπάνιες περιπτώσεις, η εργοστασιακή λίστα εγκατάστασης μπορεί να είναι ελλιπής ή λανθασμένη.

Εάν μια μονάδα ελέγχου είναι φυσικά εγκατεστημένη, αλλά δεν είναι καταχωρημένη στη λίστα εγκατάστασης, παραλείπεται στο AutoScan και δεν εμφανίζεται στην επιλογή μονάδας ελέγχου στο Εγκατεστημένο. Αντίστροφα, μια καταχώριση για μια ανύπαρκτη μονάδα ελέγχου οδηγεί σε σφάλματα σύνδεσης κατά το AutoScan.

Οδηγίες βήμα προς βήμα:

1. Άνοιξε την καρτέλα Λίστα εγκατάστασης στη συνδεδεμένη μονάδα ελέγχου Gateway (Διεύθυνση 19).
2. Το CarPort εμφανίζει την τρέχουσα λίστα όλων των πιθανών μονάδων ελέγχου με ένα σημάδι ελέγχου (τικ) για κάθε σύστημα που είναι καταχωρημένο ως εγκατεστημένο.
3. Βάλε το σημάδι ελέγχου στις μονάδες ελέγχου που πρέπει να προστεθούν ή αφαίρεσέ το από τις μονάδες ελέγχου που δεν είναι πλέον εγκατεστημένες.
4. Κάνε κλικ στο Εγγραφή... για να αποθηκεύσεις τις αλλαγές μόνιμα στο Gateway.

Δικαίωμα πρόσβασης

Το δικαίωμα πρόσβασης είναι ένας μηχανισμός προστασίας που ξεκλειδώνει ορισμένες λειτουργίες διάγνωσης μιας μονάδας ελέγχου μόνο μετά την εισαγωγή ενός 5-ψήφιου αριθμητικού κωδικού. Αυτό αποτρέπει την κατά λάθος ή μη εξουσιοδοτημένη αλλαγή παραμέτρων που σχετίζονται με την ασφάλεια ή την έγκριση τύπου.

• Πρωτόκολλα: Αποκλειστικά σε KWP2000 και UDS. Στο KWP1281 χρησιμοποιείται αντ' αυτού η λειτουργία Σύνδεση / Κωδικοποίηση II.

Ποιες λειτουργίες προστατεύονται;

Το δικαίωμα πρόσβασης απαιτείται συνήθως για τις ακόλουθες ενέργειες:

• Προσαρμογές (π.χ. τιμές ποσότητας μπεκ, εκμάθηση κλειδιών)
• Βασικές ρυθμίσεις (π.χ. βαθμονόμηση φρένων)
• Αλλαγές κωδικοποίησης σε ορισμένες μονάδες ελέγχου

Πολλαπλά επίπεδα πρόσβασης:

Μια μονάδα ελέγχου μπορεί να διαθέτει πολλαπλούς κωδικούς πρόσβασης, οι οποίοι ξεκλειδώνουν διαφορετικούς τομείς λειτουργιών. Για παράδειγμα, ένας κωδικός μπορεί να επιτρέπει την προσαρμογή, ενώ ένας άλλος κωδικός απαιτείται για τη βασική ρύθμιση.

Οδηγίες βήμα προς βήμα:

1. Πληκτρολόγησε τον 5-ψήφιο κωδικό πρόσβασης στο πεδίο εισαγωγής ή επίλεξε την κατάλληλη καταχώριση από τη λίστα, εάν υπάρχουν δεδομένα περιγραφής.
2. Κάνε κλικ στο Αίτημα....
3. Επιβεβαίωσε το αίτημα στο παράθυρο διαλόγου που εμφανίζεται.
4. Σε περίπτωση επιτυχίας, ξεκλειδώνεται το αντίστοιχο επίπεδο λειτουργίας. Το CarPort το εμφανίζει αυτό στην ένδειξη κατάστασης.

Συμπεριφορά σε περίπτωση λανθασμένης εισαγωγής:

Εάν εισαχθεί λανθασμένος κωδικός, η μονάδα ελέγχου κλειδώνει περαιτέρω προσπάθειες πρόσβασης για έναν χρόνο αναμονής καθορισμένο από τον κατασκευαστή (συχνά 10–30 δευτερόλεπτα, σε περίπτωση επανειλημμένης λανθασμένης εισαγωγής και περισσότερο). Κατά τη διάρκεια αυτού του χρόνου κλειδώματος, η μονάδα ελέγχου απορρίπτει κάθε περαιτέρω κωδικό – ακόμη και τον σωστό.

Σύνδεση / Κωδικοποίηση II

Οι λειτουργίες Σύνδεση (Login) και Κωδικοποίηση II είναι μηχανισμοί προστασίας των παλαιότερων πρωτοκόλλων διάγνωσης KWP1281 και KWP2000. Εκπληρώνουν μια παρόμοια εργασία με το Δικαίωμα πρόσβασης, αλλά διαφέρουν στον τρόπο λειτουργίας τους.

Διαφορά από το δικαίωμα πρόσβασης:

Σύνδεση (Login):

Η σύνδεση μεταφέρει έναν κωδικό στη μονάδα ελέγχου, ο οποίος ξεκλειδώνει ή ενεργοποιεί απευθείας μια συγκεκριμένη λειτουργία. Σε αντίθεση με το δικαίωμα πρόσβασης, το οποίο απλώς ανοίγει ένα επίπεδο εξουσιοδότησης, μια σύνδεση μπορεί να προκαλέσει άμεσα μια αλλαγή διαμόρφωσης.

Κωδικοποίηση II:

Η Κωδικοποίηση II συνδυάζει την εισαγωγή ενός κωδικού με μια ταυτόχρονη αλλαγή κωδικοποίησης. Με αυτόν τον τρόπο μπορούν να ξεκλειδωθούν λειτουργίες που δεν είναι προσβάσιμες μέσω της κανονικής Κωδικοποίησης. Ένα τυπικό παράδειγμα είναι το ξεκλείδωμα του συστήματος ελέγχου ταχύτητας (Cruise Control - GRA): Με την εισαγωγή του κατάλληλου κωδικού, η λειτουργία GRA ενεργοποιείται στη μονάδα ελέγχου.

Οδηγίες βήμα προς βήμα:

1. Πληκτρολόγησε τον κωδικό στο πεδίο εισαγωγής ή επίλεξε την κατάλληλη καταχώριση από τη λίστα, εάν υπάρχουν δεδομένα περιγραφής.
2. Κάνε κλικ στο Σύνδεση....
3. Επιβεβαίωσε την ενέργεια στο παράθυρο διαλόγου που εμφανίζεται.

SFD

Το SFD (Προστασία διάγνωσης οχήματος) είναι ένας κρυπτογραφικός μηχανισμός προστασίας που χρησιμοποιεί ο όμιλος Volkswagen από το έτος μοντέλου 2020 περίπου (Golf 8, Octavia 4, Seat Leon 4 κ.ά.) στις μονάδες ελέγχου του. Αντικαθιστά σε αυτά τα οχήματα το προηγούμενο Δικαίωμα πρόσβασης (Security Access) και προστατεύει λειτουργίες διάγνωσης εγγραφής, όπως Κωδικοποίηση, Προσαρμογή και Βασική ρύθμιση, από μη εξουσιοδοτημένη πρόσβαση.

Διαφορά από το δικαίωμα πρόσβασης:

Πώς αναγνωρίζεται μια μονάδα ελέγχου προστατευμένη με SFD;

Εάν μια μονάδα ελέγχου προστατεύεται από SFD, το CarPort εμφανίζει την καρτέλα SFD μετά τη δημιουργία της σύνδεσης. Η καρτέλα Δικαίωμα πρόσβασης δεν υπάρχει σε αυτήν την περίπτωση. Χωρίς προηγούμενο ξεκλείδωμα SFD, οι λειτουργίες εγγραφής (Κωδικοποίηση, Προσαρμογή, Βασική ρύθμιση) είναι κλειδωμένες – οι λειτουργίες ανάγνωσης, όπως η ανάγνωση της μνήμης σφαλμάτων και οι τιμές μέτρησης, παραμένουν διαθέσιμες χωρίς περιορισμούς.

Ξεκλείδωμα μέσω της διαδικασίας εκτός σύνδεσης (Offline):

Το CarPort υποστηρίζει το ξεκλείδωμα SFD μέσω μιας διαδικασίας εκτός σύνδεσης (Offline). Σε αυτήν τη διαδικασία, δημιουργείται αρχικά ένα ατομικό Token για το όχημα, το οποίο στη συνέχεια ανταλλάσσεται σε μια εξωτερική υπηρεσία (τρίτος πάροχος) με έναν κωδικό ξεκλειδώματος (Key).

Οδηγίες βήμα προς βήμα:

1. Άνοιξε την καρτέλα SFD στη συνδεδεμένη μονάδα ελέγχου. Η περιοχή Κατάσταση SFD εμφανίζει την τρέχουσα κατάσταση προστασίας.
2. Επίλεξε στην ενότητα Έλεγχος SFD την επιλογή Δημιουργία SFD-Token και κάνε κλικ στο Εφαρμογή.
3. Η μονάδα ελέγχου δημιουργεί ένα ατομικό Token, το οποίο εμφανίζεται στο CarPort. Επιπλέον, εμφανίζεται ο αριθμός πλαισίου (VIN).
4. Αντίγραψε και τις δύο τιμές (Token και VIN). Μέσω του κουμπιού Αποθήκευση σε αρχείο... μπορείς να αποθηκεύσεις άνετα και τις δύο τιμές σε ένα αρχείο κειμένου.
5. Άνοιξε τη διαδικτυακή υπηρεσία ενός παρόχου SFD (τρίτος πάροχος) και πληκτρολόγησε εκεί το Token και το VIN για να λάβεις τον κωδικό ξεκλειδώματος (Key).
6. Επίστρεψε στο CarPort. Επίλεξε στην ενότητα Έλεγχος SFD την επιλογή Ξεκλείδωμα με κλειδί SFD, πληκτρολόγησε το Key που έλαβες και κάνε κλικ στο Εφαρμογή.
7. Σε περίπτωση επιτυχούς ξεκλειδώματος, το CarPort εμφανίζει μια επιβεβαίωση. Οι λειτουργίες διάγνωσης εγγραφής είναι πλέον διαθέσιμες.

Ειδικές λειτουργίες

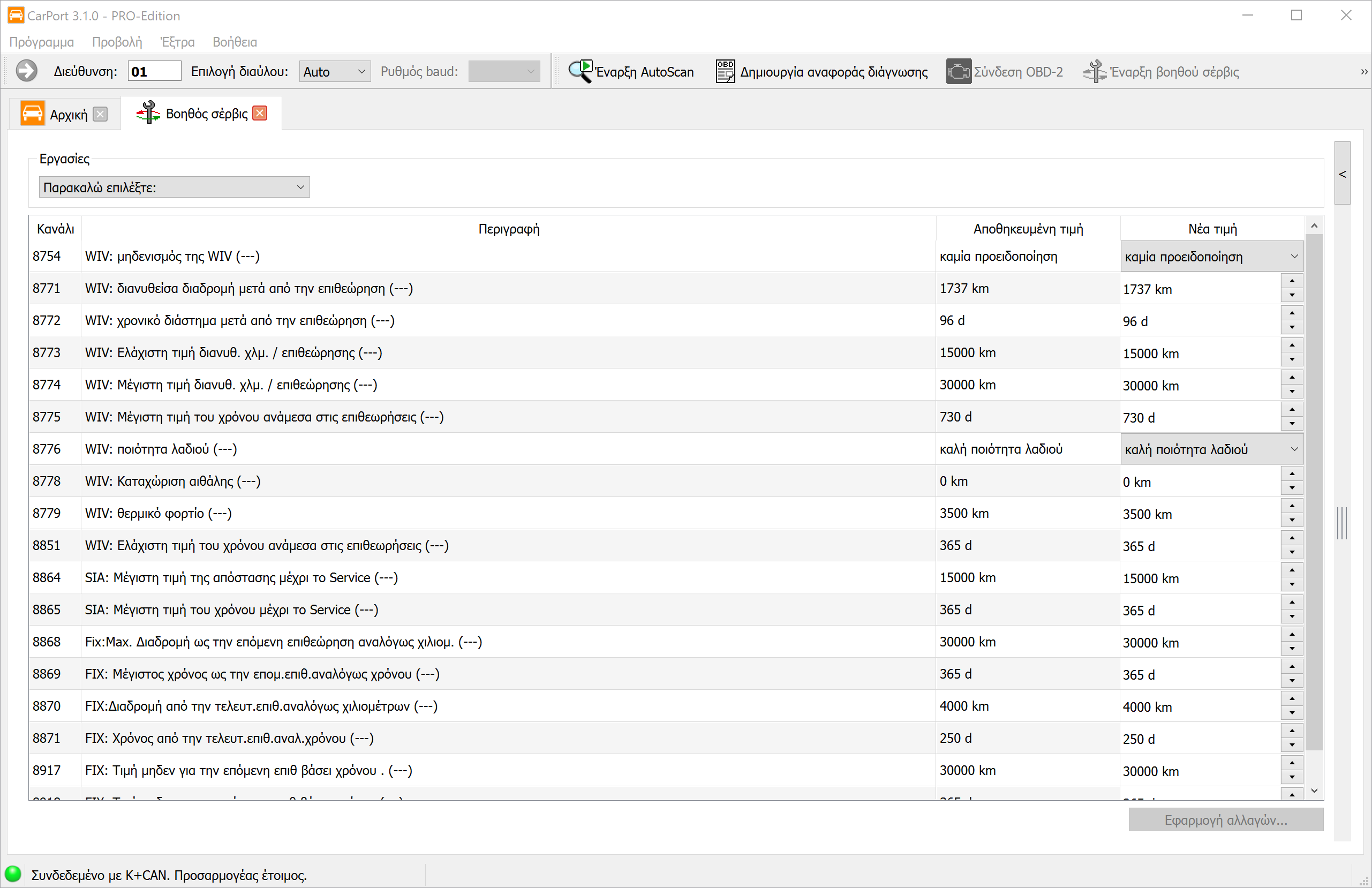

Βοηθός σέρβις

Τα οχήματα του ομίλου Volkswagen διαθέτουν μια ένδειξη διαστημάτων σέρβις, η οποία υπενθυμίζει στον οδηγό τις επερχόμενες εργασίες συντήρησης (π.χ. αλλαγή λαδιών, επιθεώρηση). Αυτά τα δεδομένα διαστημάτων αποθηκεύονται στον πίνακα οργάνων (ταχύμετρο) ως κανάλια προσαρμογής και συνήθως περιλαμβάνουν την υπολειπόμενη απόσταση (σε χλμ.) και τον υπολειπόμενο χρόνο (σε ημέρες) μέχρι το επόμενο σέρβις.

Μετά την εκτέλεση μιας συντήρησης, αυτοί οι μετρητές πρέπει να επαναφερθούν χειροκίνητα, ώστε η ένδειξη διαστημάτων σέρβις να λειτουργεί σωστά. Τεχνικά, αυτό γίνεται μέσω της λειτουργίας Προσαρμογή του πίνακα οργάνων – τα αντίστοιχα κανάλια πρέπει να ρυθμιστούν μεμονωμένα στις κατάλληλες τιμές.

Ο Βοηθός σέρβις στο CarPort απλοποιεί σημαντικά αυτήν τη διαδικασία: Συγκεντρώνει όλες τις σχετικές παραμέτρους των διαστημάτων σέρβις σε μια σαφή προβολή και επιτρέπει την επαναφορά με λίγα κλικ – δεν χρειάζεται να γνωρίζετε τα μεμονωμένα κανάλια προσαρμογής και τις επιθυμητές τιμές τους.

Λειτουργίες:

• Σαφής παρουσίαση: Όλα τα κανάλια προσαρμογής που σχετίζονται με τα διαστήματα σέρβις εμφανίζονται με τις τρέχουσες και τις νέες τιμές τους.
• Προκαθορισμένες εργασίες: Στην ενότητα Εργασίες υπάρχουν συχνά σενάρια σέρβις διαθέσιμα ως προκαθορισμένες ομάδες επιλογής (π.χ. επαναφορά μόνο του διαστήματος αλλαγής λαδιών, επαναφορά αλλαγής λαδιών + επιθεώρησης). Η επιλογή μιας εργασίας επισημαίνει αυτόματα τα σχετικά κανάλια προσαρμογής με τις σωστές τιμές-στόχους.
• Προεπισκόπηση αλλαγών: Όλα τα κανάλια των οποίων οι τιμές αλλάζουν από την επιλεγμένη εργασία έχουν κίτρινο φόντο – έτσι βλέπετε ακριβώς ποιες παράμετροι θα προσαρμοστούν πριν από τη μεταφορά.

Οδηγός βήμα προς βήμα:

1. Ξεκινήστε τον Βοηθό σέρβις μέσω του μενού Έξτρα → Έναρξη βοηθού σέρβις ή μέσω του ομώνυμου κουμπιού στη γραμμή εργαλείων.
2. Επιλέξτε στην ενότητα Εργασίες την επιθυμητή εργασία σέρβις (π.χ. αλλαγή λαδιών, επιθεώρηση ή και τα δύο).
3. Ελέγξτε τις αλλαγές με κίτρινο φόντο στην επισκόπηση. Εάν χρειάζεται, μπορείτε να προσαρμόσετε μεμονωμένες τιμές χειροκίνητα.
4. Κάντε κλικ στο Εφαρμογή αλλαγών... για να μεταφέρετε τις αλλαγές στη μονάδα ελέγχου.
5. Απενεργοποιήστε και ενεργοποιήστε ξανά την ανάφλεξη, ώστε ο πίνακας οργάνων να αποδεχτεί τις νέες τιμές και να ενημερωθεί η ένδειξη διαστημάτων σέρβις.

Διαγραφή όλων των κωδικών βλάβης

Αυτή η λειτουργία επιτρέπει τη διαγραφή της μνήμης βλαβών όλων των μονάδων ελέγχου στο όχημα με μία μόνο εντολή, χωρίς να χρειάζεται να ανοίξετε κάθε μονάδα ελέγχου ξεχωριστά και να διαγράψετε τη μνήμη βλαβών χειροκίνητα. Αυτό είναι ιδιαίτερα χρήσιμο μετά από εκτεταμένες εργασίες επισκευής, όπου έχουν προκύψει κωδικοί βλάβης σε πολλά συστήματα ταυτόχρονα.

Προϋπόθεση:

Πριν γίνει διαθέσιμη η λειτουργία, πρέπει να έχει ολοκληρωθεί πλήρως ένα AutoScan. Αυτό διασφαλίζει ότι γνωρίζετε την τρέχουσα κατάσταση βλαβών όλων των μονάδων ελέγχου και αποφασίζετε συνειδητά να διαγράψετε τις μνήμες βλαβών.

Μέθοδοι διαγραφής ανάλογα με τον τύπο του οχήματος:

Το CarPort χρησιμοποιεί διαφορετικές διαδικασίες διαγραφής ανάλογα με τη φυσική διεπαφή:

• Δίαυλος CAN (CAN-Bus): Το CarPort χρησιμοποιεί μια εντολή εκπομπής (Broadcast), η οποία λαμβάνεται και αξιολογείται ταυτόχρονα από όλες τις μονάδες ελέγχου. Ως αποτέλεσμα, όλες οι μνήμες βλαβών διαγράφονται σχεδόν ταυτόχρονα – η διαδικασία διαρκεί μόνο λίγα δευτερόλεπτα, ανεξάρτητα από τον αριθμό των μονάδων ελέγχου.
• Γραμμή K (K-Line): Επειδή δεν είναι δυνατή η εκπομπή (Broadcast) στη γραμμή K, το CarPort στέλνει την εντολή διαγραφής διαδοχικά σε κάθε μεμονωμένη μονάδα ελέγχου που εμφάνισε κωδικούς βλάβης στο AutoScan. Αυτή η διαδικασία μπορεί να διαρκέσει μερικά λεπτά, ανάλογα με τον αριθμό των επηρεαζόμενων μονάδων ελέγχου.

Οδηγός βήμα προς βήμα:

1. Εκτελέστε ένα πλήρες AutoScan για να καταγράψετε όλες τις μονάδες ελέγχου και τους κωδικούς βλάβης τους.
2. Κάντε κλικ στο Διαγραφή όλων των κωδικών βλάβης... στη γραμμή εργαλείων ή επιλέξτε την επιλογή μέσω του μενού Έξτρα → Διαγραφή όλων των κωδικών βλάβης....
3. Επιβεβαιώστε το αίτημα διαγραφής στο παράθυρο διαλόγου που εμφανίζεται.
4. Το CarPort εκτελεί τη διαδικασία διαγραφής και εμφανίζει την πρόοδο.
5. Μετά την ολοκλήρωση, θα πρέπει να εκτελέσετε ένα νέο AutoScan για να βεβαιωθείτε ότι όλες οι μνήμες βλαβών έχουν διαγραφεί επιτυχώς.

Λειτουργία διάγνωσης (UDS)

Σε μονάδες ελέγχου με πρωτόκολλο UDS, η επικοινωνία διάγνωσης λειτουργεί σε διάφορες συνεδρίες διάγνωσης (Diagnostic Sessions). Κάθε συνεδρία καθορίζει ποιες εντολές αποδέχεται η μονάδα ελέγχου και ποιες λειτουργίες είναι ενεργοποιημένες. Το CarPort μεταβαίνει αυτόματα στην κατάλληλη λειτουργία κατά τη δημιουργία της σύνδεσης – ωστόσο, σε ορισμένες περιπτώσεις μπορεί να είναι απαραίτητη η χειροκίνητη αλλαγή της λειτουργίας.

Αλλαγή της λειτουργίας διάγνωσης:

Με ανοιχτή τη σύνδεση UDS, θα βρείτε επάνω δεξιά στο παράθυρο της μονάδας ελέγχου ένα αναπτυσσόμενο μενού για τη λειτουργία διάγνωσης. Είναι διαθέσιμες οι ακόλουθες λειτουργίες:

Πότε πρέπει να αλλάξει χειροκίνητα η λειτουργία;

Κατά κανόνα, η χειροκίνητη αλλαγή δεν είναι απαραίτητη, καθώς το CarPort ορίζει αυτόματα το Λειτουργία διάγνωσης VW. Ωστόσο, ορισμένες ειδικές λειτουργίες – ιδίως μεμονωμένες επιλογές κωδικοποίησης – απαιτούν τη μετάβαση στο Λειτουργία τέλους γραμμής (EOL) ή στο Λειτουργία ανάπτυξης.

Debug-Logs

Εάν προκύψουν προβλήματα κατά τη διάγνωση – π.χ. σφάλματα επικοινωνίας, διακοπές σύνδεσης ή μη αναμενόμενα μηνύματα σφάλματος – το CarPort μπορεί να καταγράψει ολόκληρη την επικοινωνία με το όχημα ως Debug-Log (αρχείο καταγραφής εντοπισμού σφαλμάτων). Αυτά τα αρχεία καταγραφής περιέχουν λεπτομερείς πληροφορίες σχετικά με όλα τα απεσταλμένα και ληφθέντα μηνύματα, τα εσωτερικά βήματα επεξεργασίας, καθώς και πιθανά σφάλματα ή εξαιρέσεις.

Τα Debug-Logs είναι το πιο σημαντικό εργαλείο για την ομάδα ανάπτυξής μας, προκειμένου να αναλύσει την αιτία ενός προβλήματος. Επομένως, σε ένα αίτημα υποστήριξης, συνήθως θα σας ζητηθεί να δημιουργήσετε ένα Debug-Log και να μας το στείλετε.

Οδηγός βήμα προς βήμα:

1. Ενεργοποιήστε την καταγραφή Debug-Log μέσω του μενού Έξτρα → Εγγραφή αρχείων καταγραφής εντοπισμού σφαλμάτων.
2. Ανοίγει ένα παράθυρο διαλόγου που εμφανίζει τη θέση αποθήκευσης. Η προεπιλεγμένη διαδρομή είναι ο φάκελος Debug που έχει οριστεί στις Ρυθμίσεις προγράμματος.
3. Εκτελέστε τη διάγνωση κανονικά μέχρι να εμφανιστεί το πρόβλημα (π.χ. σφάλμα επικοινωνίας, μη αναμενόμενο μήνυμα σφάλματος).
4. Τερματίστε το CarPort.
5. Ανοίγει αυτόματα ένα παράθυρο της Εξερεύνησης των Windows (Windows Explorer) με τον φάκελο στον οποίο αποθηκεύτηκαν τα Debug-Logs. Τα αρχεία καταγραφής φέρουν μια χρονική σήμανση στο όνομα του αρχείου, ώστε να μπορείτε να εντοπίσετε εύκολα το σχετικό αρχείο.
6. Στείλτε το αρχείο καταγραφής μέσω email στην υποστήριξή μας, ώστε η ομάδα ανάπτυξής μας να μπορέσει να αναλύσει την αιτία.

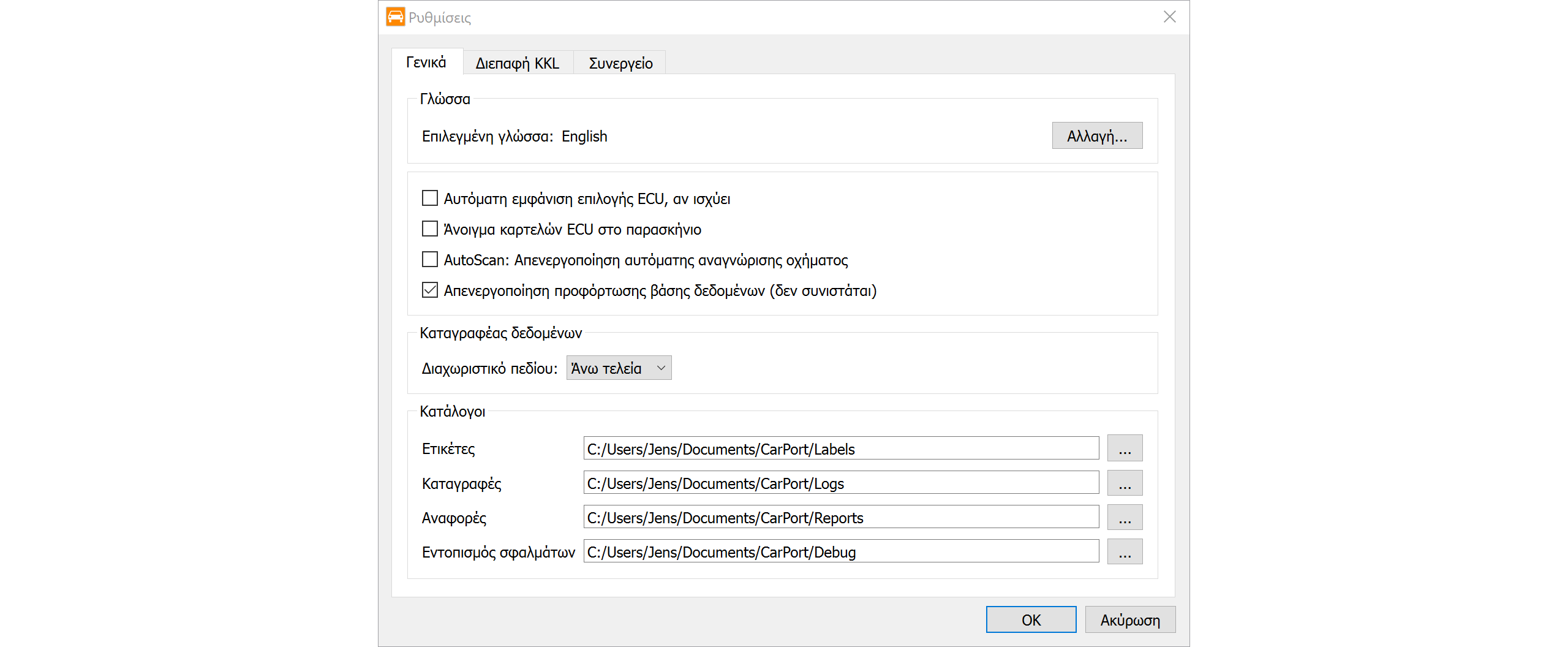

Ρυθμίσεις προγράμματος

Μέσω του μενού Πρόγραμμα → Ρυθμίσεις... έχεις πρόσβαση στην καθολική διαμόρφωση. Οι ρυθμίσεις χωρίζονται σε διάφορες καρτέλες:

Γενικά:

Εδώ θα βρεις τις βασικές ρυθμίσεις του προγράμματος:

• Γλώσσα: Καθορίζει τη γλώσσα εμφάνισης της διεπαφής χρήστη (απαιτείται επανεκκίνηση).

• Αυτόματη επιλογή μονάδας ελέγχου: Αυτόματη εμφάνιση επιλογής ECU, αν ισχύει
  Σε οχήματα με δίαυλο CAN (και Gateway), η επιλογή μονάδας ελέγχου ανοίγει αυτόματα μόλις αναγνωριστεί η διεπαφή.

• Καρτέλες στο παρασκήνιο: Άνοιγμα καρτελών ECU στο παρασκήνιο
  Οι καρτέλες των μονάδων ελέγχου ανοίγουν στο παρασκήνιο, ώστε να μην απομακρυνθείς από την τρέχουσα προβολή σου.

• Χειροκίνητη επιλογή οχήματος στο AutoScan: AutoScan: Απενεργοποίηση αυτόματης αναγνώρισης οχήματος
  Απενεργοποιεί την αυτόματη αναγνώριση οχήματος. Αυτό αναγκάζει το παράθυρο διαλόγου AutoScan να ζητά πάντα τη χειροκίνητη επιλογή (π.χ. μιας λίστας σάρωσης). Χρήσιμο για ειδικά σενάρια διάγνωσης.

• Βελτιστοποίηση βάσης δεδομένων: Απενεργοποίηση προφόρτωσης βάσης δεδομένων (δεν συνιστάται)
  Απενεργοποιεί τη φόρτωση της βάσης δεδομένων κατά την εκκίνηση. Προσοχή: Αν και αυτό επιταχύνει την εκκίνηση του προγράμματος, μπορεί να οδηγήσει σε καθυστερήσεις και λήξεις χρόνου (timeouts) κατά τη διάρκεια της διάγνωσης.

• Μορφή εξαγωγής CSV: Διαχωριστικό πεδίου:
  Διαμορφώνει τον χαρακτήρα διαχωρισμού για τα αρχεία καταγραφής (π.χ. στις τιμές μέτρησης). Από προεπιλογή χρησιμοποιείται ένα κόμμα ,, ενώ σε περιοχές με δεκαδικό κόμμα (όπως η Γερμανία) χρησιμοποιείται αυτόματα ένα ερωτηματικό (semicolon) ;, για να διασφαλιστεί η συμβατότητα με το Excel.

• Κατάλογοι: Εδώ ορίζεις τις τοποθεσίες αποθήκευσης για διάφορα αρχεία:

  • Ετικέτες: Τοποθεσία αποθήκευσης για αρχεία περιγραφής.
  • Καταγραφές: Φάκελος προορισμού για καταγεγραμμένες τιμές μέτρησης (CSV).
  • Αναφορές: Φάκελος προορισμού για αναφορές διάγνωσης (PDF).
  • Εντοπισμός σφαλμάτων: Τοποθεσία αποθήκευσης για τεχνικά αρχεία καταγραφής σφαλμάτων (debug).

Διεπαφή KKL:

Ειδικές ρυθμίσεις για την επικοινωνία μέσω της γραμμής K (παλαιότερα οχήματα):

• Θύρα COM: Χειροκίνητη επιλογή της θύρας COM, σε περίπτωση που η αυτόματη αναγνώριση αποτύχει.
• Χρόνος αδράνειας διαύλου: Ένας χρόνος αναμονής σε δευτερόλεπτα, τον οποίο περιμένει η διεπαφή πριν εκπέμψει. Χρήσιμο σε ασταθείς συνδέσεις (οι προεπιλεγμένες τιμές είναι συνήθως επαρκείς).
• Γρήγορη αρχικοποίηση: Ενεργοποιεί ένα επιταχυνόμενο πρωτόκολλο σύνδεσης για το KWP2000. Απενεργοποίησε αυτήν την επιλογή, εάν προκύψουν προβλήματα σύνδεσης.

Συνεργείο:

• Πληροφορίες συνεργείου: Εδώ μπορείς να καταχωρίσεις τα στοιχεία της εταιρείας σου (αριθμός συσκευής, αριθμός εισαγωγέα, κωδικός συνεργείου). Αυτά τα δεδομένα μεταφέρονται στη μονάδα ελέγχου κατά τις προσβάσεις εγγραφής (π.χ. κωδικοποίηση) και αποθηκεύονται εκεί. Σημείωση: Άφησε τα πεδία κενά, για να διατηρήσεις τις πληροφορίες που είναι ήδη αποθηκευμένες στη μονάδα ελέγχου.

Παράρτημα

Λίστα γνωστών εξουσιοδοτήσεων πρόσβασης

01 – Μονάδα ελέγχου κινητήρα (ECU)

Τυπικές εφαρμογές:

• Προσαρμογή στροφών ρελαντί
• Τροποποίηση τιμών EGR (Ανακύκλωση καυσαερίων)
• Ρύθμιση ποσότητας ψεκασμού
• Σέρβις DPF και εξαναγκασμένη αναγέννηση

03 – Ηλεκτρονικά φρένων (ABS/ESP)

Τυπικές εφαρμογές:

• Βαθμονόμηση/ρύθμιση αισθητήρα γωνίας τιμονιού (G85)
• Επανακωδικοποίηση συστήματος ESP μετά από επισκευή
• Προσαρμογή XDS (ηλεκτρονικό μπλοκέ διαφορικό)
• Ρύθμιση μονάδας ελέγχου ABS μετά από αντικατάσταση

09 – Μονάδα ελέγχου κεντρικών ηλεκτρονικών

Τυπικές εφαρμογές:

• Λειτουργίες Coming-Home/Leaving-Home
• Κλείδωμα θυρών βάσει ταχύτητας
• Λειτουργίες ηλεκτρικών παραθύρων
• Προσαρμογές φωτισμού

17 – Πίνακας οργάνων

Τυπικές εφαρμογές:

• Μηδενισμός διαστήματος σέρβις
• Διαμόρφωση επιλογών οθόνης
• Ρυθμίσεις σχετικές με το immobilizer

34 – Έλεγχος επιπέδου / Αερανάρτηση

Τυπικές εφαρμογές:

• Βαθμονόμηση ύψους οχήματος (Χαμήλωμα/Ανύψωση)
• Νέα εκμάθηση θέσης ελέγχου μετά από επισκευή
• Ρύθμιση αισθητήρων επιπέδου
• Βασική ρύθμιση αερανάρτησης

44 – Υποβοήθηση διεύθυνσης (Σύστημα διεύθυνσης)

46 – Σύστημα άνεσης (Κεντρικό κλείδωμα)

Τυπικές εφαρμογές:

• Αυτόματο κλείδωμα βάσει ταχύτητας
• Ηχητικό σήμα κόρνας κατά το κλείδωμα/ξεκλείδωμα
• Άνοιγμα μεμονωμένης πόρτας ή συνολικό άνοιγμα
• Κλείσιμο παραθύρων μέσω τηλεχειριστηρίου

55 – Ρύθμιση εμβέλειας προβολέων

5F – Infotainment

6C – Κάμερα οπισθοπορείας

Άλλες μονάδες ελέγχου
