Dokumentacja CarPort

Wprowadzenie

CarPort to specjalistyczne oprogramowanie diagnostyczne dla systemu Microsoft Windows, stworzone z myślą o konserwacji, naprawie i konfiguracji pojazdów grupy Volkswagen. Oprogramowanie obsługuje niemal wszystkie pojazdy marek VW, Audi, SEAT, Škoda i Cupra wyprodukowane od 1990 roku i jest skierowane zarówno do ambitnych użytkowników prywatnych, jak i profesjonalnych warsztatów poszukujących opłacalnej alternatywy dla systemów diagnostycznych OEM.

W przeciwieństwie do uniwersalnych skanerów OBD-2, które oferują jedynie dostęp do parametrów sterownika silnika związanych z emisją spalin, CarPort implementuje specyficzne dla producenta protokoły diagnostyczne KWP1281, KWP2000 i UDS. Dzięki temu zyskujesz pełny dostęp do wszystkich sterowników zamontowanych w pojeździe – od sterowania silnikiem, przez systemy poduszek powietrznych i hamulcowe, aż po elektronikę komfortu i systemy informacyjno-rozrywkowe. Komunikacja odbywa się, w zależności od generacji pojazdu, za pośrednictwem linii K (starsze pojazdy do ok. 2004 roku) lub magistrali CAN (nowoczesne pojazdy). CarPort automatycznie rozpoznaje odpowiednią konfigurację i abstrahuje szczegóły techniczne, dzięki czemu możesz skupić się na właściwej pracy diagnostycznej.

Zakres funkcji obejmuje wszystkie najważniejsze obszary diagnostyki pojazdowej: odczyt i kasowanie kodów błędów, monitorowanie w czasie rzeczywistym danych z czujników i elementów wykonawczych, celowe sterowanie elementami wykonawczymi, kodowanie i adaptację funkcji sterowników, a także przeprowadzanie nastaw podstawowych po naprawach. Ponadto CarPort rozwiązuje specyficzne wyzwania związane z diagnostyką VAG – takie jak współistnienie różnych generacji protokołów w jednym pojeździe, chronione obszary dostępu wymagające kodów logowania oraz mechanizmy ochrony kryptograficznej (SFD) stosowane w najnowszych generacjach pojazdów. Poszczególne funkcje zostały szczegółowo opisane w kolejnych rozdziałach.

Wymagania i kompatybilność

Aby móc bez ograniczeń korzystać z programu CarPort, zarówno Twój system komputerowy, jak i używany interfejs diagnostyczny muszą spełniać określone wymagania.

Wymagania systemowe

CarPort został zaprojektowany jako natywna aplikacja dla systemu Windows. W celu zapewnienia płynnego działania zalecamy następującą konfigurację sprzętową:

• System operacyjny: Windows 10 lub Windows 11 (wersje 64-bitowe).
• Procesor i pamięć: Standardowy laptop lub tablet z architekturą x86-64 (min. dwurdzeniowy, 4 GB RAM).
• Przestrzeń na dysku: Ok. 2 GB wolnego miejsca na pliki programu i logi.
• Interfejsy: Port USB-A lub USB-C dla interfejsu diagnostycznego.
• Połączenie z Internetem: Bezwzględnie wymagane do pierwszej aktywacji i aktualizacji. Sama diagnostyka pojazdu działa całkowicie w trybie offline.

Obsługiwane pojazdy

CarPort obsługuje niemal wszystkie pojazdy marek Volkswagen, Audi, SEAT, Škoda, Cupra wyprodukowane od 1990 roku do dziś.

Poniższa tabela przedstawia informacje na temat kompatybilności poszczególnych modeli. W celu identyfikacji pojazdu prosimy o porównanie kodu typu (Typcode).

Ochrona przed zapisem i ograniczenia dostępu (SFD, SFD2/UNECE, Secure Gateway)

W powyższej tabeli pojazdów przy nowszych modelach znajdują się oznaczenia SFD i SFD/UNECE. Wskazują one na różne poziomy ograniczeń dostępu, które Grupa Volkswagen wprowadziła w celu ochrony elektroniki pojazdu. W przypadku pracy diagnostycznej z programem CarPort ważne jest, aby znać te różnice, ponieważ mają one bezpośredni wpływ na dostępny zakres funkcji.

SFD (Ochrona diagnostyki pojazdu) – od ok. 2020 roku:

SFD to kryptograficzny mechanizm ochrony na poziomie sterownika, który jest stosowany od ok. roku modelowego 2020 (m.in. Golf 8, Octavia 4, Seat Leon 4). Zastępuje on dotychczasowe uprawnienia dostępu (statyczny 5-cyfrowy kod) procedurą typu challenge-response z indywidualnym dla każdego pojazdu tokenem i kluczem.

• Ograniczenie: Funkcje zapisu (Kodowanie, Adaptacja, Nastawy podstawowe) są zablokowane do momentu ich odblokowania.
• Funkcje odczytu (odczyt pamięci błędów, wartości pomiarowe, informacje o sterowniku) pozostają dostępne bez ograniczeń.
• Odblokowanie: Możliwe za pomocą zintegrowanej w programie CarPort procedury offline (wygenerowanie tokena → pobranie klucza przez zewnętrzny serwis → wprowadzenie klucza). Pełną instrukcję znajdziesz w sekcji SFD.

SFD/UNECE i Secure Gateway – od ok. 2024 roku:

Począwszy od roku modelowego 2024, Grupa Volkswagen wdraża dodatkowo do SFD tzw. Secure Gateway w połączeniu z regulaminem UNECE R155 (rozporządzenie ONZ dotyczące cyberbezpieczeństwa pojazdów). Kombinacja ta jest oznaczona w tabeli pojazdów jako SFD/UNECE.

Secure Gateway to blokada dostępu na poziomie bramki (Gateway), która ogranicza ścieżkę komunikacji między interfejsem diagnostycznym a sterownikiem – jeszcze zanim zadziała własne zabezpieczenie SFD sterownika. Jest to zatem zabezpieczenie dwustopniowe:

Wpływ na diagnostykę za pomocą programu CarPort:

Bez dodatkowego uwierzytelnienia w Secure Gateway, w pojazdach z SFD/UNECE dostępne są następujące funkcje:

• Odczyt pamięci błędów
• Kasowanie pamięci błędów
• Odczyt informacji o sterowniku
• Odczyt wartości pomiarowych

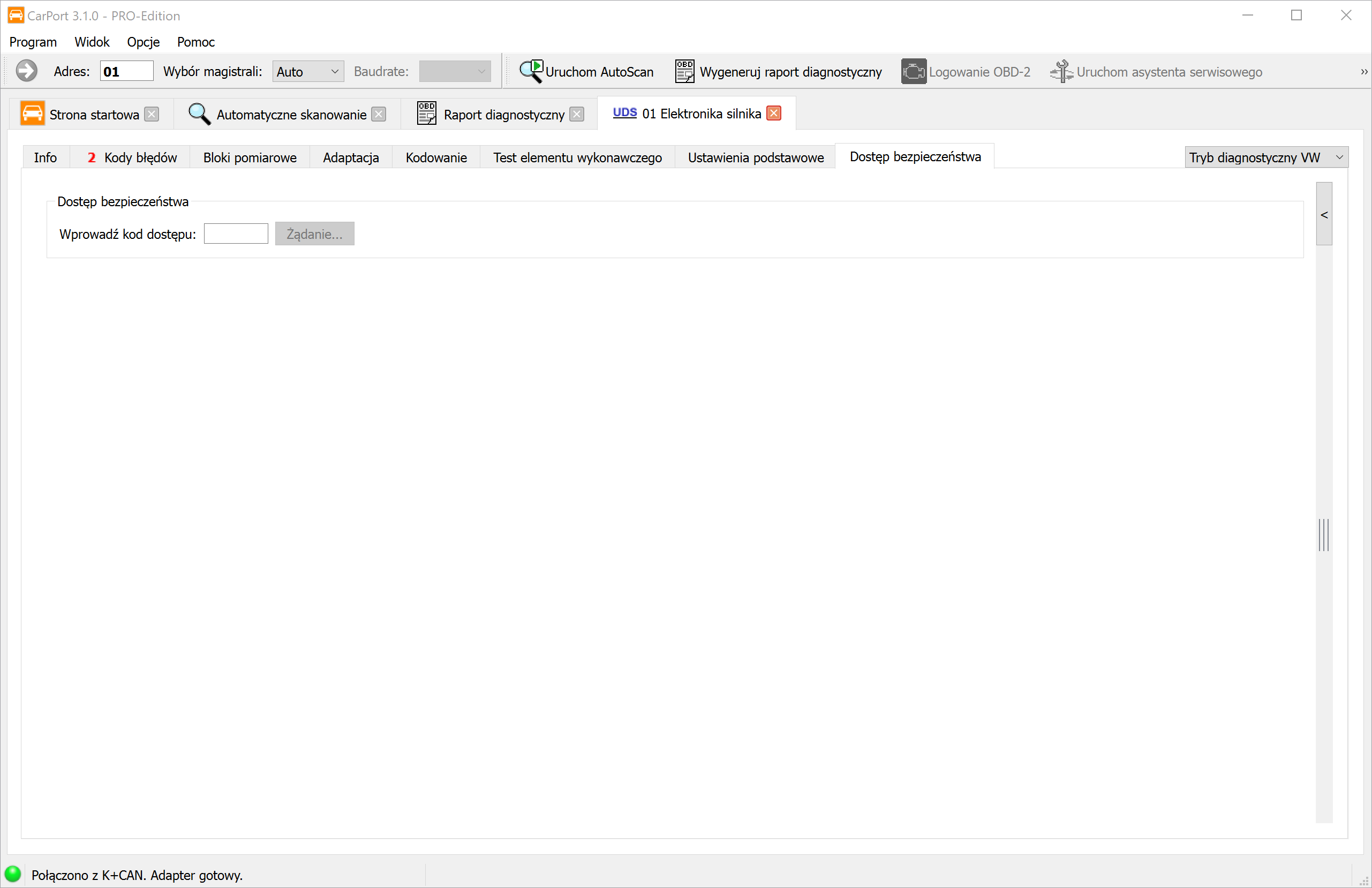

Następujące funkcje są niedostępne, dopóki nie nastąpi uwierzytelnienie bramki:

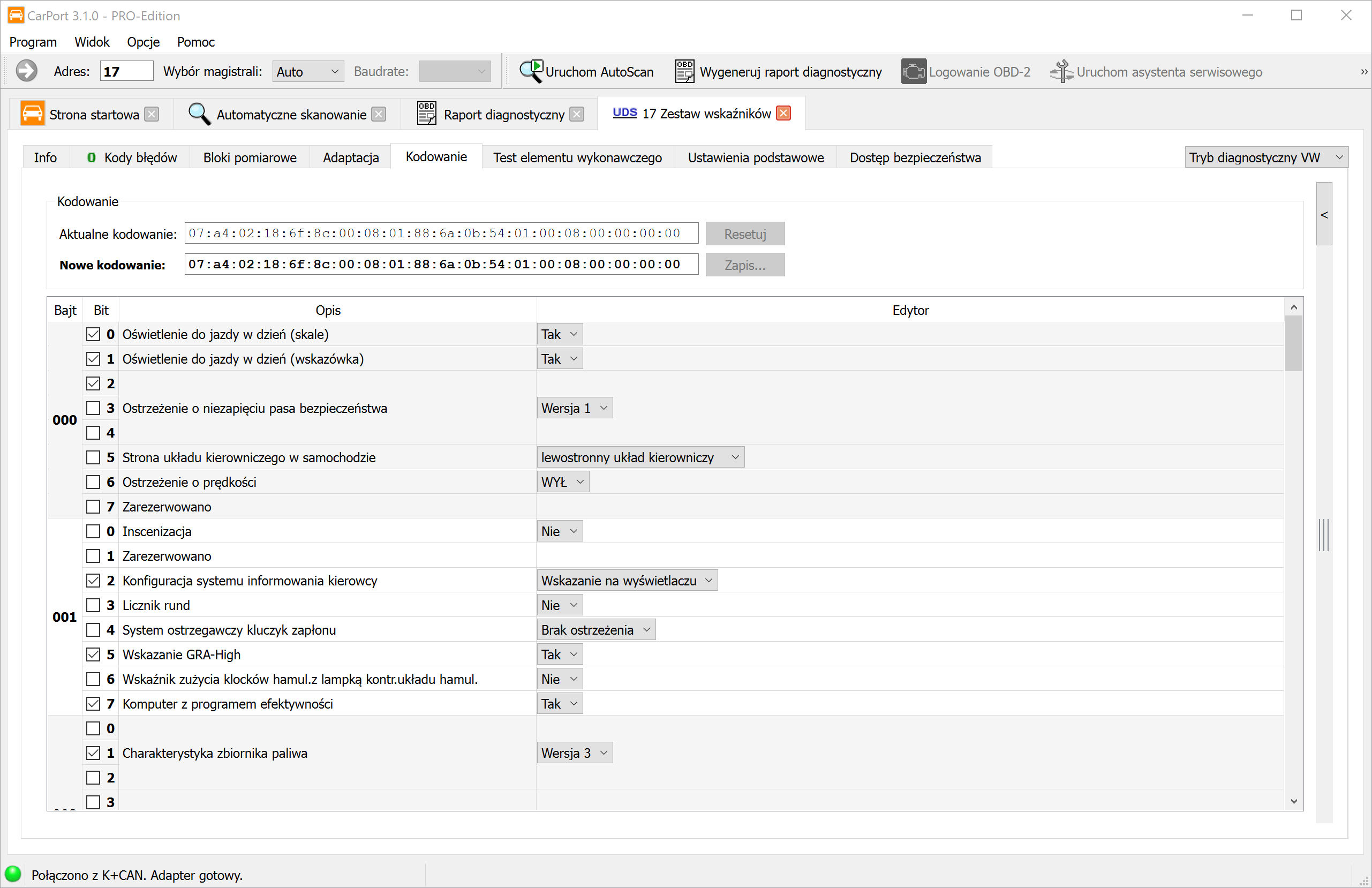

• Kodowanie
• Adaptacja

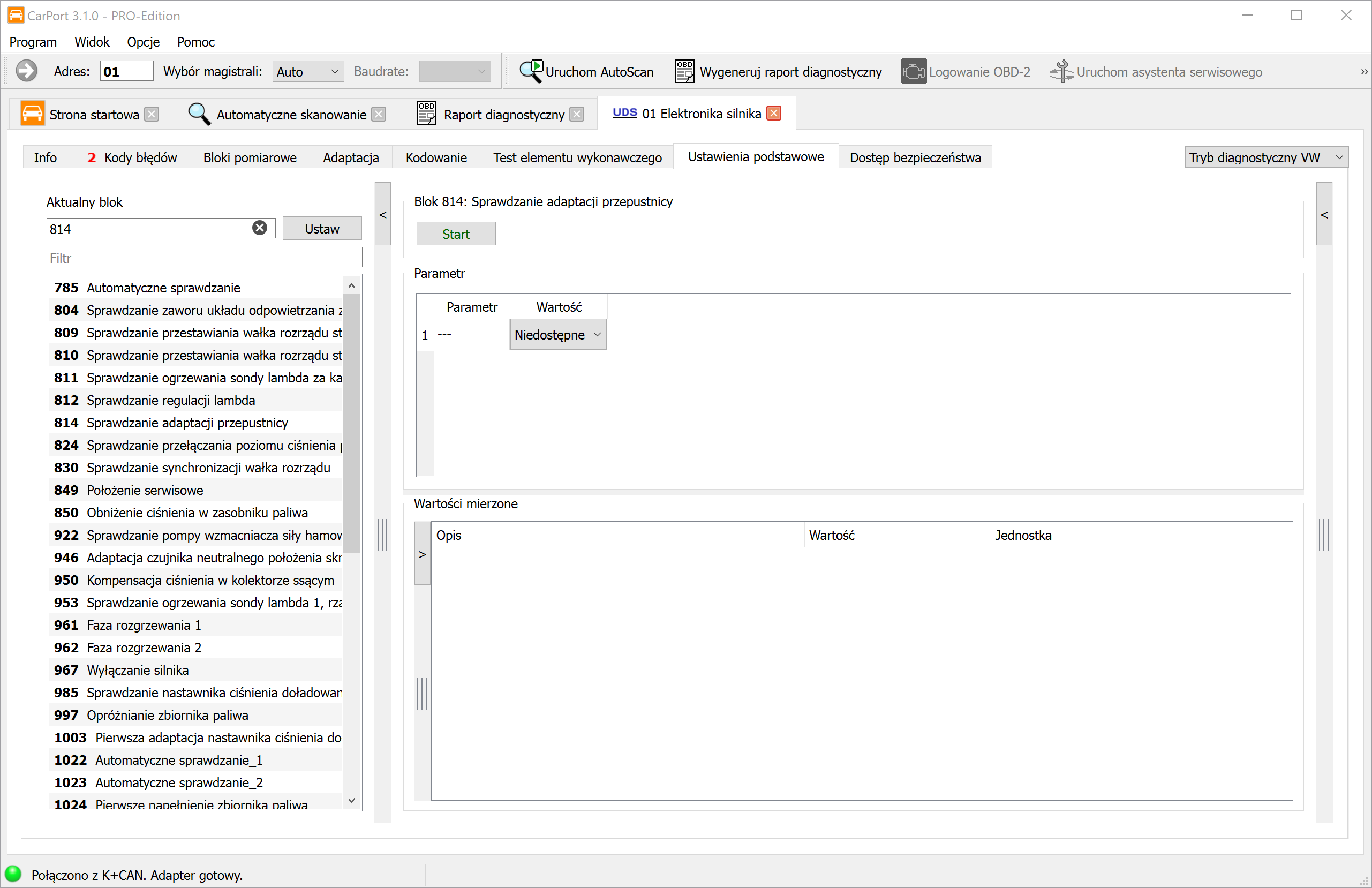

• Nastawy podstawowe

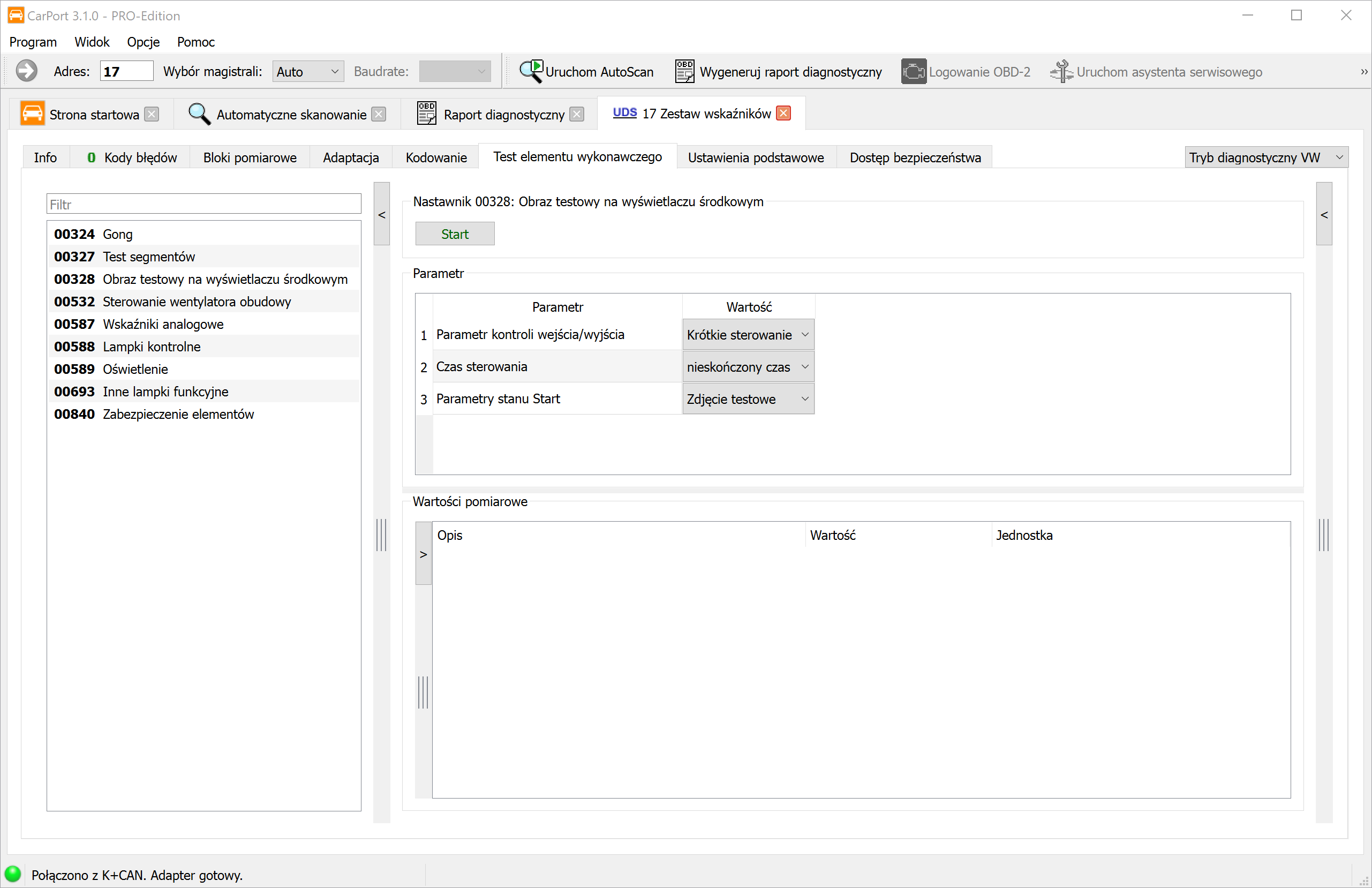

• Test elementów wykonawczych
• Zmiana listy instalacyjnej

Podsumowanie poziomów ochrony:

Obsługiwany sprzęt diagnostyczny

Wybór odpowiedniego interfejsu w dużej mierze decyduje o tym, jakie funkcje będą dla Ciebie dostępne w programie CarPort. Zasadniczo wyróżniamy dwie kategorie:

1. Dla pojazdów grupy VAG (Wymagane): Aby przeprowadzić pełną diagnostykę w swoim VW, Audi, SEAT lub Škoda, bezwzględnie potrzebujesz interfejsu z tej kategorii. Tylko te specjalne adaptery umożliwiają dostęp do wszystkich zainstalowanych sterowników (np. poduszki powietrzne, hamulce, klimatyzacja, system komfortu, system informacyjno-rozrywkowy). Jest to podstawowy warunek dla wszystkich funkcji diagnostycznych – od prostego odczytu kodów błędów po profesjonalne adaptacje. Nasze rekomendacje sprzętowe:
   • AutoDia K509
   • K+CAN Commander 1.4
   • CP compact
2. Ogólna diagnostyka OBD-2: Standardowe interfejsy, takie jak powszechnie znany ELM327, nadają się wyłącznie do diagnostyki OBD-2 sterownika silnika związanej z emisją spalin. Dostęp do innych sterowników specyficznych dla grupy VAG (np. ABS, moduł centralnej elektryki, system informacyjno-rozrywkowy) jest za pomocą tych adapterów technicznie niemożliwy.

Poniższa tabela szczegółowo przedstawia, który adapter obsługuje jakie protokoły, a tym samym jakie rodzaje diagnostyki umożliwia. Należy pamiętać, że w przypadku nowoczesnych pojazdów (od ok. 2005 roku) bezwzględnie wymagana jest obsługa magistrali CAN (CAN-Bus).

Instalacja i aktywacja

Instalacja

Aby zainstalować CarPort, postępuj zgodnie z poniższymi krokami:

1. Pobieranie: Pobierz aktualny instalator z naszej oficjalnej strony internetowej.
2. Uruchomienie: Uruchom pobrany plik (np. CarPort_X.X.X_Setup.exe). Może być konieczne zezwolenie na uruchomienie poprzez potwierdzenie w oknie Kontroli konta użytkownika (UAC) systemu Windows.
3. Kreator instalacji: Postępuj zgodnie z instrukcjami na ekranie. W trakcie instalacji możesz skonfigurować następujące ustawienia:
   • Wybór języka: Język instalacji jest wykrywany automatycznie na podstawie systemu, ale można go zmienić ręcznie. Ten wybór określa również późniejszy język interfejsu użytkownika.
   • Katalog docelowy: Domyślna ścieżka to C:\Program Files\CarPort. Możesz wybrać inny katalog.
   • Skróty: Wybierz, czy mają zostać utworzone wpisy w menu Start i ikony na pulpicie.
4. Instalacja sterowników: Instalator automatycznie konfiguruje niezbędne sterowniki dla wszystkich obsługiwanych interfejsów diagnostycznych. Ręczna ingerencja zazwyczaj nie jest tutaj konieczna.

Uwaga dotycząca systemu Windows on Arm: Na urządzeniach z architekturą ARM (np. Surface Pro X) sterowniki urządzeń dla interfejsu diagnostycznego muszą zostać zainstalowane ręcznie, ponieważ nie są one dołączone do standardowego instalatora. Odpowiednie sterowniki ARM64 można znaleźć na stronie producenta FTDI: FTDI VCP Drivers.

Aktywacja

Aby móc korzystać z pełnej funkcjonalności zakupionej licencji, oprogramowanie musi zostać aktywowane. Kreator aktywacji uruchamia się automatycznie przy pierwszym otwarciu programu. Możesz go również wywołać w dowolnym momencie później poprzez menu Program → Aktywuj CarPort....

Przebieg aktywacji online:

1. W kreatorze wybierz opcję Aktywuj CarPort za pomocą kodu aktywacyjnego online (domyślnie). (Uwaga: Opcja Aktywuj CarPort za pomocą pliku licencji jest rozwiązaniem awaryjnym dla przypadków wsparcia technicznego i nie jest wymagana podczas normalnego użytkowania.)
2. Wprowadź swój kod aktywacyjny w polu wprowadzania.
3. Kliknij Aktywuj.
   • Ważne: W przypadku licencji przypisanych do konkretnego sprzętu, odpowiedni interfejs musi być podłączony do komputera podczas aktywacji.
4. Po pomyślnej weryfikacji licencja zostanie zapisana w postaci zaszyfrowanej w Twoim systemie. CarPort jest teraz gotowy do użycia.

Rozwiązywanie problemów z aktywacją:

Jeśli aktywacja się nie powiedzie, komunikat o błędzie zazwyczaj bezpośrednio wskazuje przyczynę:

Wystąpił błąd sieci!
Problemy z połączeniem. Sprawdź swoje połączenie internetowe. Często zapory sieciowe (szczególnie w sieciach firmowych) lub programy antywirusowe blokują dostęp do naszego serwera aktywacyjnego. Spróbuj tymczasowo odblokować oprogramowanie.

Kod aktywacyjny jest nieprawidłowy!
Błąd wprowadzania. Sprawdź kod pod kątem literówek. Częste pomyłki: „8” ↔︎ „B”, „I” (Ida) ↔︎ „1”, „O” (Otto) ↔︎ „0”. Najlepiej skopiować kod bezpośrednio z wiadomości e-mail.

Licencja wygasła dla tej wersji oprogramowania!
Ważność licencji. Twoja licencja obejmuje okres darmowych aktualizacji (zazwyczaj 1 rok od zakupu). Zainstalowana wersja CarPort jest nowsza niż ten okres. Zainstaluj starszą, kompatybilną wersję lub zakup przedłużenie (aktualizację).

Przekroczono maksymalną liczbę możliwych aktywacji!
Limit aktywacji. Licencja została już aktywowana na maksymalnej liczbie komputerów. Skontaktuj się z pomocą techniczną, aby zresetować stare aktywacje (np. po zmianie komputera).

Żądana licencja jest nieważna!
Czas systemowy. Sprawdź, czy data i godzina na Twoim komputerze są ustawione prawidłowo. Nieprawidłowy czas systemowy sprawia, że certyfikaty bezpieczeństwa wydają się nieważne.

Ta wersja CarPort wygasła i nie można jej już aktywować.
Wersja beta/testowa wygasła. Próbujesz aktywować wygasłą wersję beta. Pobierz aktualne oficjalne wydanie.

Pierwsze kroki

Ten rozdział poprowadzi Cię przez pierwsze minuty z oprogramowaniem: od uruchomienia programu, przez podłączenie do pojazdu, aż po pierwsze połączenie ze sterownikiem.

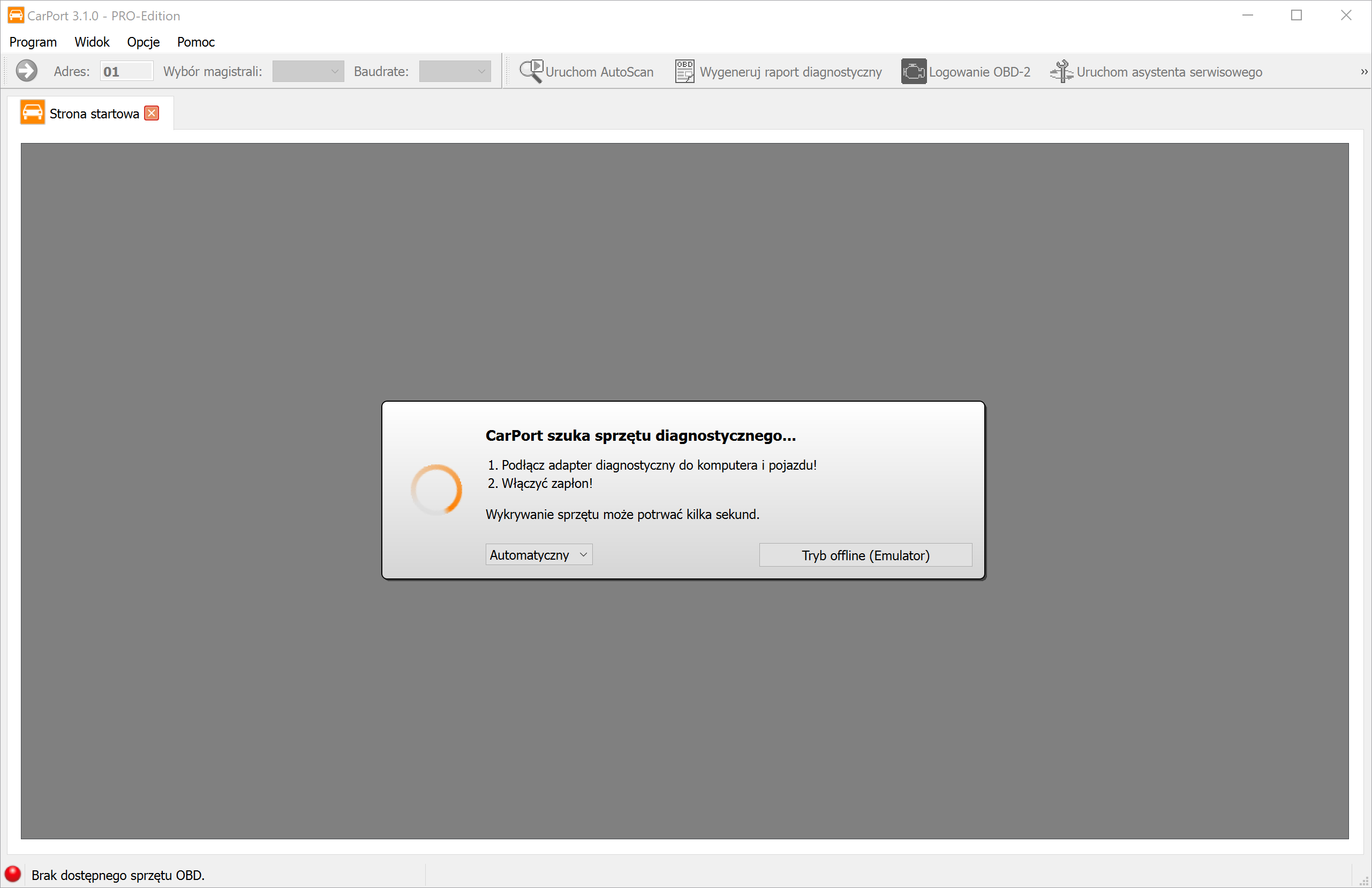

Uruchomienie programu i wyszukiwanie sprzętu

Uruchom CarPort za pomocą skrótu na pulpicie lub z menu Start. Trafisz bezpośrednio na ekran startowy.

Oprogramowanie automatycznie rozpocznie przeszukiwanie wszystkich dostępnych interfejsów (USB, porty COM) w celu znalezienia podłączonego interfejsu diagnostycznego. Proces ten trwa zazwyczaj tylko kilka sekund.

Ważne wskazówki dotyczące podłączania:

• Kolejność: Najlepiej podłączyć interfejs najpierw do pojazdu (gniazdo OBD), a następnie do portu USB laptopa.
• Interfejsy KKL: Zwykłe adaptery KKL (np. AutoDia K409) bezwzględnie wymagają zasilania z pojazdu, aby mogły zostać wykryte. Bez podłączenia do samochodu proces wyszukiwania nie znajdzie tego interfejsu.
• Zapłon: Włącz zapłon pojazdu, aby sterowniki były aktywne i gotowe do komunikacji.

Tryb offline (Emulator)

Masz możliwość zapoznania się z programem CarPort również bez podłączonego interfejsu diagnostycznego i bez pojazdu. Kliknij Tryb offline (Emulator), aby uruchomić symulację. CarPort zachowuje się wtedy tak, jakby był połączony z (wirtualnym) VW Golfem 4. Jest to doskonały sposób na bezpieczne poznanie menu i funkcji. Wskazówka: Emulator odwzorowuje starszy pojazd z protokołem KWP1281. Nowsze funkcje UDS nie mogą być tutaj testowane.

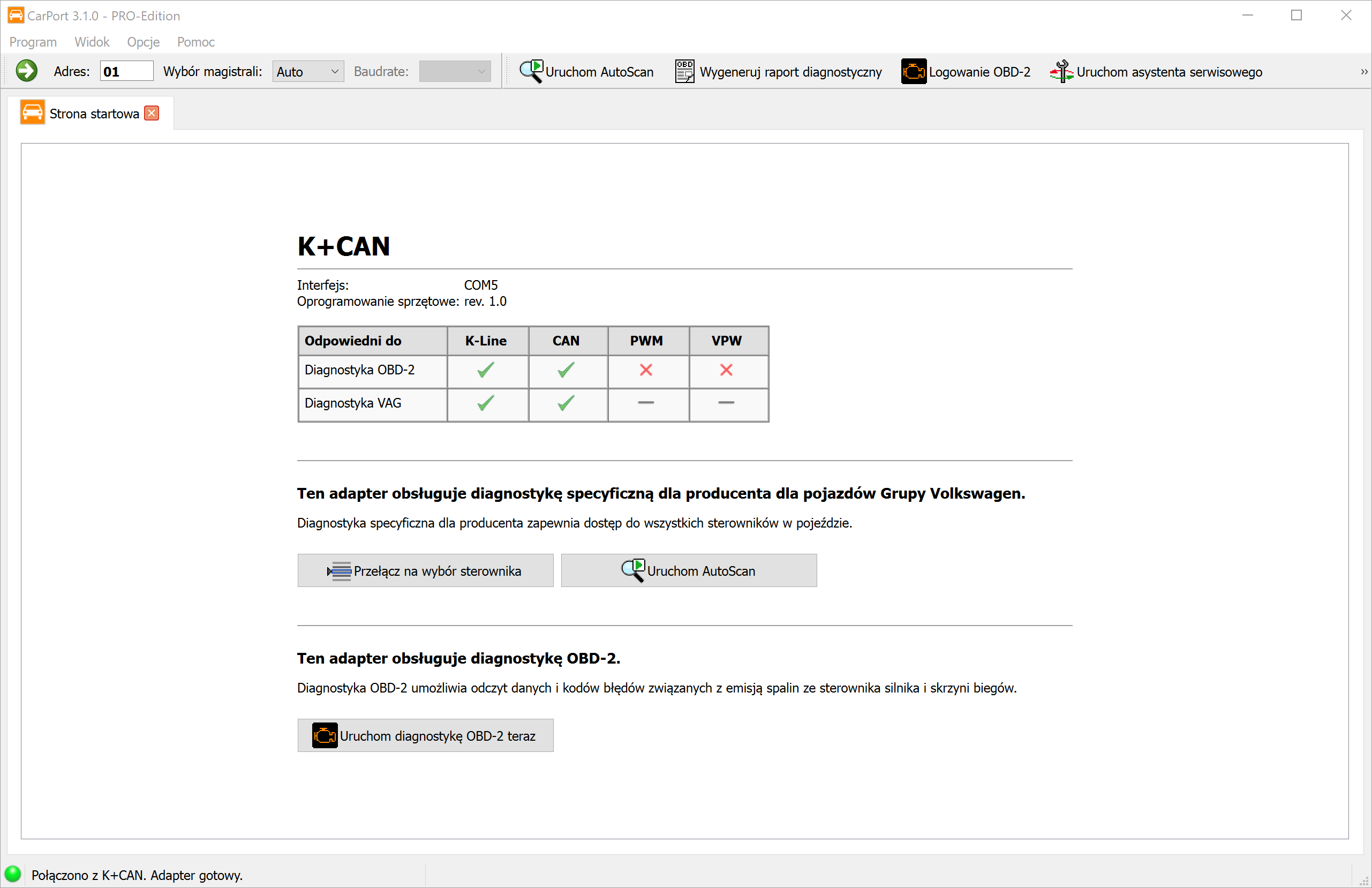

Strona główna

Gdy tylko interfejs zostanie znaleziony, CarPort wyświetli jego właściwości i możliwości w formie podsumowania. Stąd masz trzy możliwości kontynuacji:

1. Wybór sterownika: Bezpośredni sposób na uzyskanie dostępu do konkretnego systemu (np. silnika).
2. AutoScan: Automatyczne, kompletne sprawdzenie wszystkich systemów pojazdu (patrz AutoScan).
3. Diagnostyka OBD2: Uruchomienie ogólnej diagnostyki OBD2.

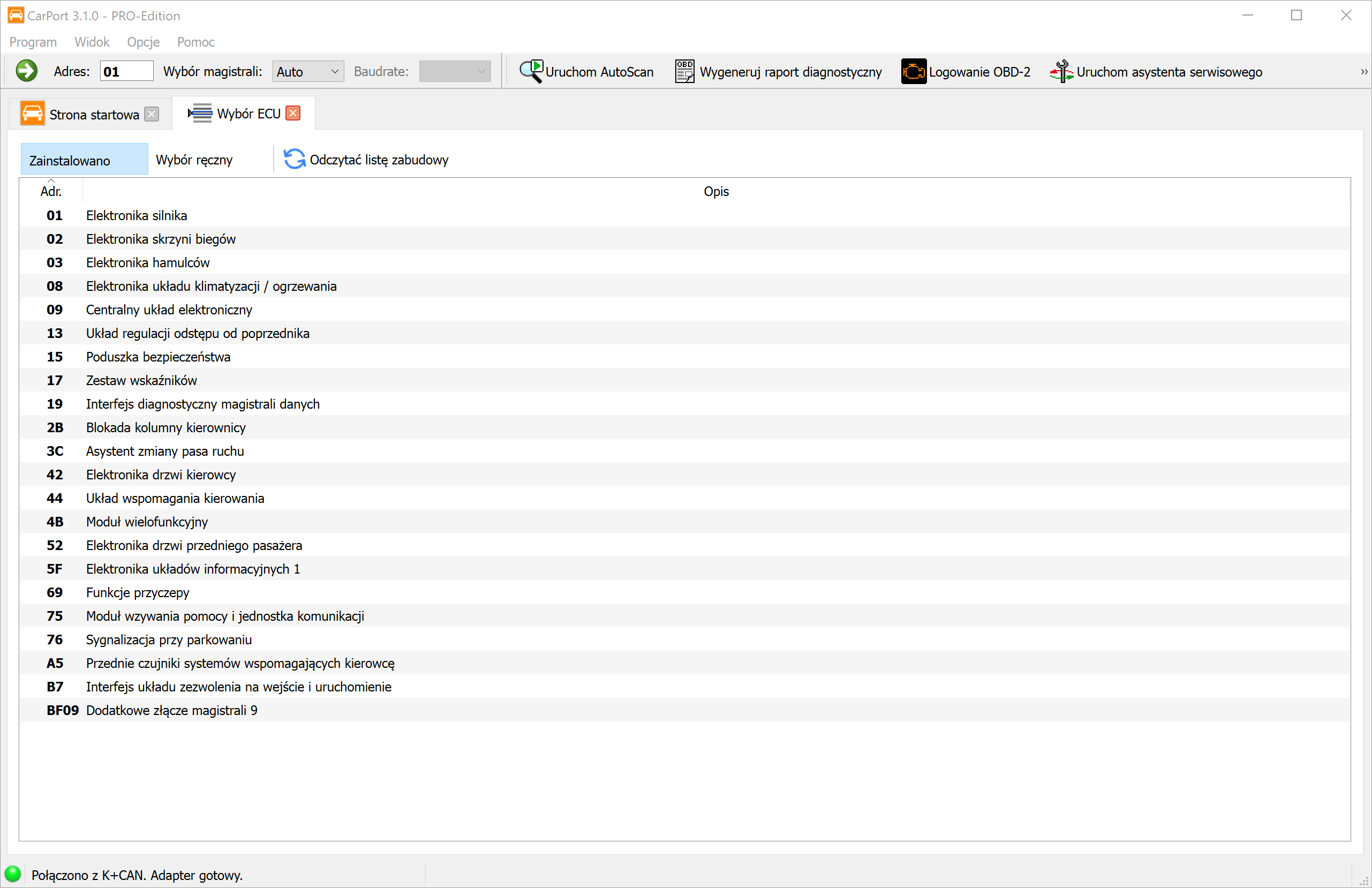

Wybór sterownika

Zakładka Wybór ECU to Twoje centrum nawiązywania połączeń z poszczególnymi systemami pojazdu.

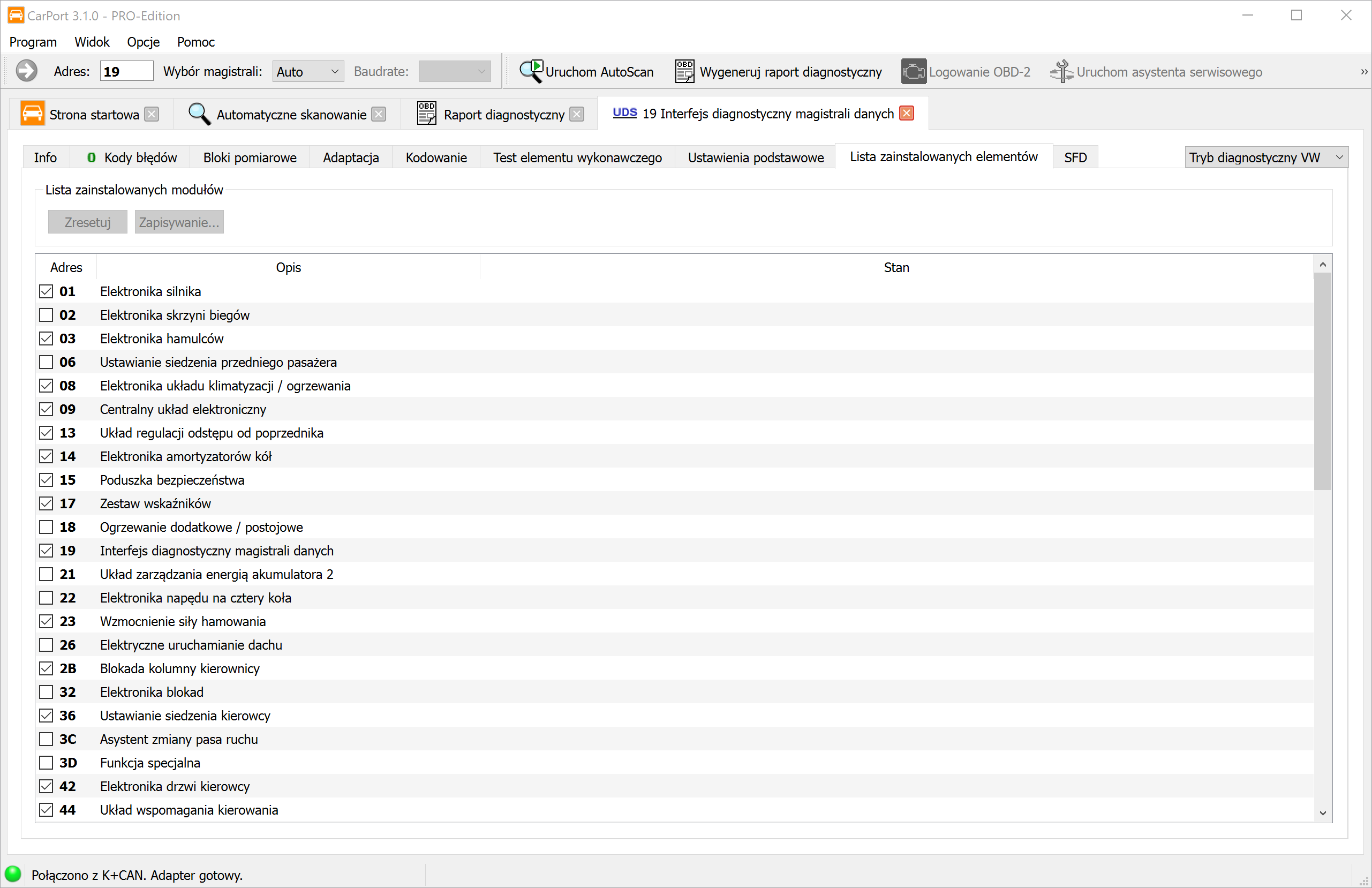

Automatyczna lista wyposażenia (Zakładka Zainstalowano)

W nowoczesnych pojazdach (z bramką CAN) CarPort automatycznie odpytuje centralną bramkę o to, jakie sterowniki są zamontowane w samochodzie.

• Zaleta: Widzisz tylko te sterowniki, które faktycznie posiada Twój pojazd.
• Obsługa: Podwójne kliknięcie na wpis (np. 01 - Elektronika silnika) nawiązuje połączenie.
• Aktualizacja: Za pomocą przycisku Odczytać listę zabudowy możesz ponownie uruchomić zapytanie.

Ręczny wybór (Zakładka Wybór ręczny)

W starszych pojazdach (linia K bez bramki) lub gdy automatyczne wykrywanie zawiedzie, użyj tej zakładki.

1. Wybierz u góry swój model pojazdu (lub ogólną listę skanowania).
2. CarPort wyświetli teraz wszystkie możliwe sterowniki dla tego modelu.
3. Połącz się poprzez podwójne kliknięcie.
   (Wskazówka: Ponieważ nie odbywa się tutaj żadna weryfikacja, może się zdarzyć, że spróbujesz otworzyć sterowniki, które w ogóle nie istnieją w Twojej wersji wyposażenia. CarPort zgłosi wtedy błąd połączenia.)

Nawiązywanie połączenia

Gdy tylko wybierzesz sterownik poprzez podwójne kliknięcie, CarPort spróbuje nawiązać komunikację. Po pomyślnym połączeniu otworzy się nowa zakładka dla danego sterownika i uzyskasz dostęp do wszystkich funkcji diagnostycznych.

Na pasku narzędzi możesz dodatkowo wybrać za pomocą Wybór magistrali:, w jaki sposób ma zostać nawiązane połączenie. Do wyboru są Auto (automatyczne wykrywanie), K-Line i CAN. W przypadku ręcznego wyboru linii K można ponadto ustawić prędkość transmisji (Baudrate). Z reguły ustawienie Auto jest właściwym wyborem – ręczny wybór jest konieczny tylko w wyjątkowych przypadkach, na przykład przy problemach z komunikacją lub w przypadku specyficznych sterowników.

Funkcje diagnostyczne (Podstawowe)

Ten rozdział omawia podstawowe funkcje, które są niezbędne do codziennej pracy diagnostycznej. Funkcje te mają charakter "odczytu", co oznacza, że nie zmieniają żadnej konfiguracji w pojeździe i dlatego mogą być wykonywane bez ryzyka.

Automatyczne skanowanie

AutoScan to idealny początek każdej sesji diagnostycznej. Automatycznie sprawdza wszystkie sterowniki zamontowane w pojeździe pod kątem błędów i dostarcza kompleksowy raport o ich stanie.

Sposób działania: Przebieg skanowania różni się technicznie w zależności od generacji pojazdu:

1. Pojazdy z bramką diagnostyczną (Gateway) (magistrala CAN): CarPort najpierw odpytuje bramkę o listę zainstalowanych sterowników (Verbauliste). Lista ta zawiera (z reguły) dokładnie te sterowniki, które są skonfigurowane w pojeździe. Następnie odpytywane są tylko te konkretne sterowniki. Umożliwia to bardzo szybki proces skanowania (często poniżej 2 minut).

2. Pojazdy bez bramki (linia K): W tym przypadku nie istnieje centralna lista zamontowanych komponentów. CarPort musi zatem próbować połączyć się z każdym teoretycznie możliwym sterownikiem po kolei. Ponieważ program musi czekać na upływ limitu czasu (timeout) w przypadku braku sterownika, proces ten może trwać bardzo długo (10 minut i dłużej).

Uruchomienie AutoScan: Kliknij na stronie głównej lub na pasku narzędzi na Automatyczne skanowanie. Jeśli automatyczne rozpoznanie nie jest możliwe (starsze pojazdy), zostaniesz poproszony o wybranie pojazdu (np. Golf 4 (1J)).

Raport diagnostyczny

Po zakończeniu AutoScan możesz wyświetlić wynik w postaci profesjonalnego raportu diagnostycznego. Raport zawiera następujące informacje:

• Dane nagłówkowe: Wersja CarPort, data i godzina, użyty interfejs oraz identyfikator systemu (System-ID).
• Sterowniki: Wszystkie wykryte sterowniki są wymienione rosnąco według adresu – każdy z odpowiednimi informacjami (numer części, opis itp.) oraz powiązanymi kodami błędów w postaci zwykłego tekstu.

Dostosowanie raportu:

• Za pomocą Ustawienia określasz, jakie dane ma zawierać raport (informacje o sterownikach i/lub kody błędów). Ponadto możesz dostosować rozmiar czcionki do swoich potrzeb.
• Za pomocą Edytuj przechodzisz do trybu edycji, aby indywidualnie uzupełnić raport – np. o własne uwagi, dane klienta lub wskazówki dotyczące naprawy.

Eksportowanie i drukowanie:

• Kliknij Drukuj, aby wydrukować raport bezpośrednio.
• Kliknij Zapisz, aby zapisać raport jako plik PDF.

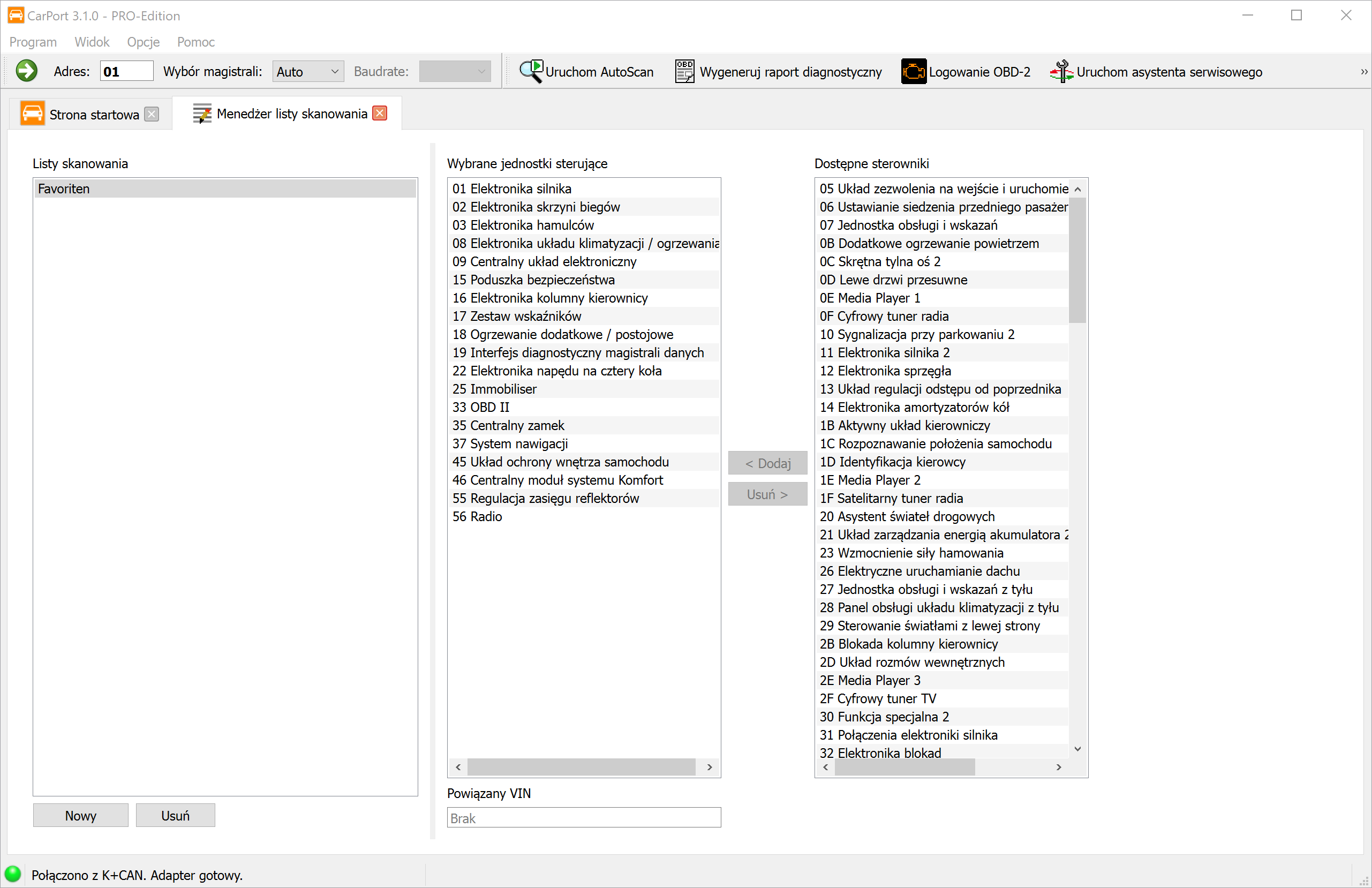

Listy skanowania

W przypadku starszych pojazdów (linia K) możesz zdefiniować, które sterowniki mają być odpytywane podczas AutoScan, aby zaoszczędzić czas.

Tworzenie listy skanowania:

1. Wykonaj jednorazowo pełny AutoScan poprzez wybór modelu.
2. Po zakończeniu skanowania kliknij Utwórz listę skanowania.
3. Nadaj liście nazwę. Opcjonalnie możesz powiązać rozpoznany numer nadwozia (VIN) z listą. Efekt: Przy następnym podłączeniu tego pojazdu CarPort rozpozna numer VIN i automatycznie wybierze zoptymalizowaną listę skanowania.

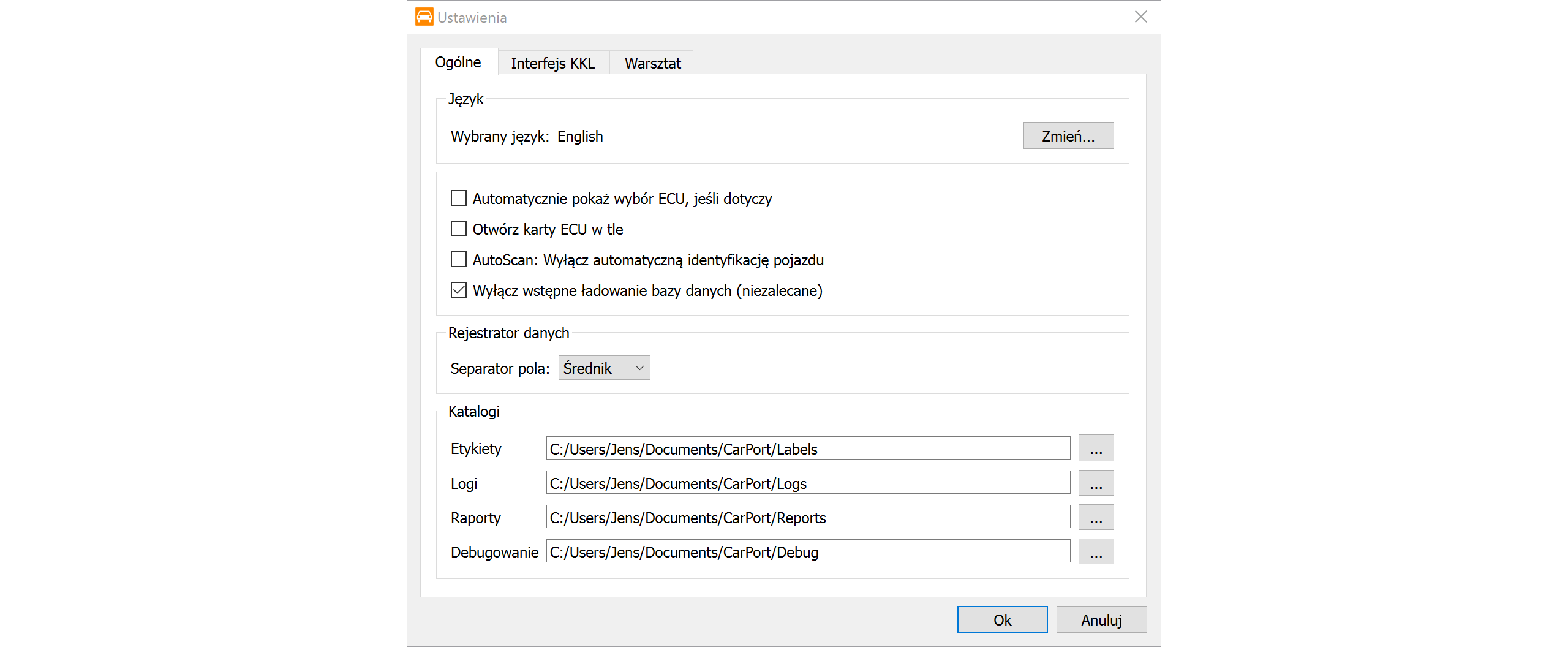

Możesz również zarządzać listami skanowania ręcznie poprzez menu Opcje → Menedżer listy skanowania.

Info

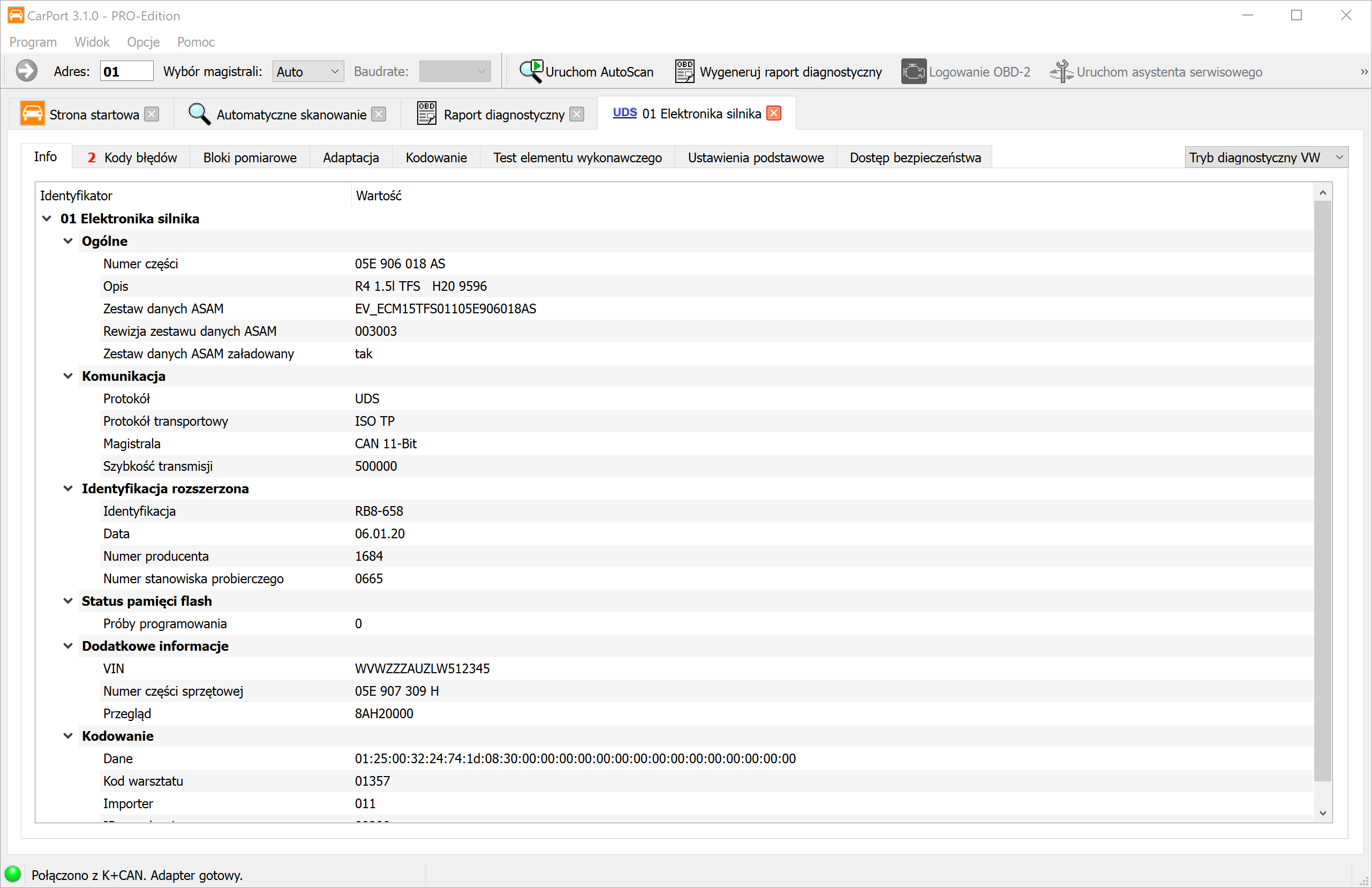

Gdy tylko otworzysz sterownik, zakładka Info wyświetli najważniejsze informacje o tym sterowniku.

Wyświetlane dane różnią się w zależności od protokołu i sterownika, ale zawsze obejmują:

• Numer części: Unikalny identyfikator sterownika (np. 05E 906 018 AS).
• Opis: Oznaczenie sterownika (np. R4 1.5l TFS).
• Zestaw danych ASAM (tylko UDS): Ważny do identyfikacji prawidłowych danych opisowych sterownika (dane ODX).
• Dane komunikacyjne: Informacje o używanej magistrali i protokole.

Możesz zaznaczyć dowolne wiersze i skopiować je do schowka za pomocą Ctrl+C lub poprzez menu kontekstowe.

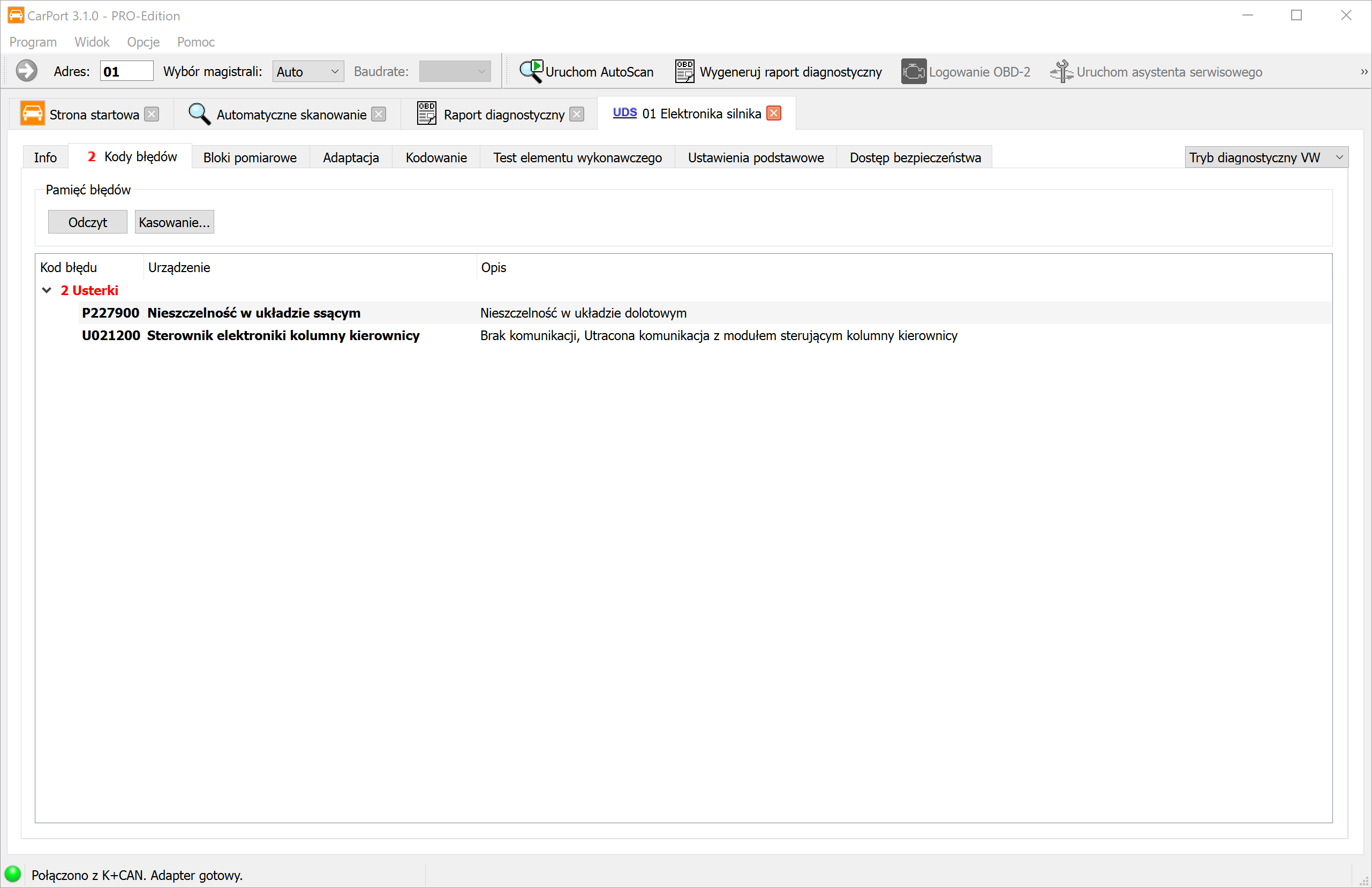

Kody błędów

Pamięć błędów to najważniejsze narzędzie do diagnozowania usterek. To tutaj sterownik zapisuje wykryte nieprawidłowości, które mogą pomóc w rozwiązywaniu problemów.

Kod błędu (DTC - Diagnostic Trouble Code) jest zapisywany w ustandaryzowanym formacie, np. P0100 lub 16485. CarPort odczytuje te kody i wyświetla je w postaci zwykłego tekstu, abyś mógł natychmiast zrozumieć, którego komponentu dotyczy problem i jaki to rodzaj błędu.

Wyświetlane informacje obejmują:

• Kod błędu: Ustandaryzowany kod (np. P0100 lub 16485).
• Urządzenie: Opis tekstowy komponentu, którego dotyczy problem (np. Przepływomierz masowy powietrza).
• Opis: Opis tekstowy błędu (np. brak komunikacji lub przekroczona górna wartość graniczna), opcjonalnie ze statusem błędu (przerywany, statyczny)

Warunki otoczenia (Ramki zamrożone / Freeze Frames):

W nowoczesnych protokołach (KWP2000, UDS) sterownik zapisuje dodatkowo okoliczności towarzyszące w momencie wystąpienia błędu. Dane te odpowiadają w formie i znaczeniu wartościom pomiarowym na żywo (np. prędkość obrotowa silnika, temperatura, obciążenie) i dostarczają ważnych wskazówek co do przyczyny usterki.

Dane ramek zamrożonych (Freeze-Frame) są wyświetlane po rozwinięciu widoku drzewa (kliknięcie na > przed kodem błędu lub dwukrotne kliknięcie na kod błędu).

Akcje:

• Kasowanie...: Kasuje pamięć błędów po potwierdzeniu. Wszystkie kody błędów i powiązane z nimi dane zostają usunięte. Sterownik natychmiast rozpoczyna ponowną ocenę stanu systemu.
• Odczyt: Ponownie odczytuje pamięć błędów w celu zaktualizowania bieżącego statusu.

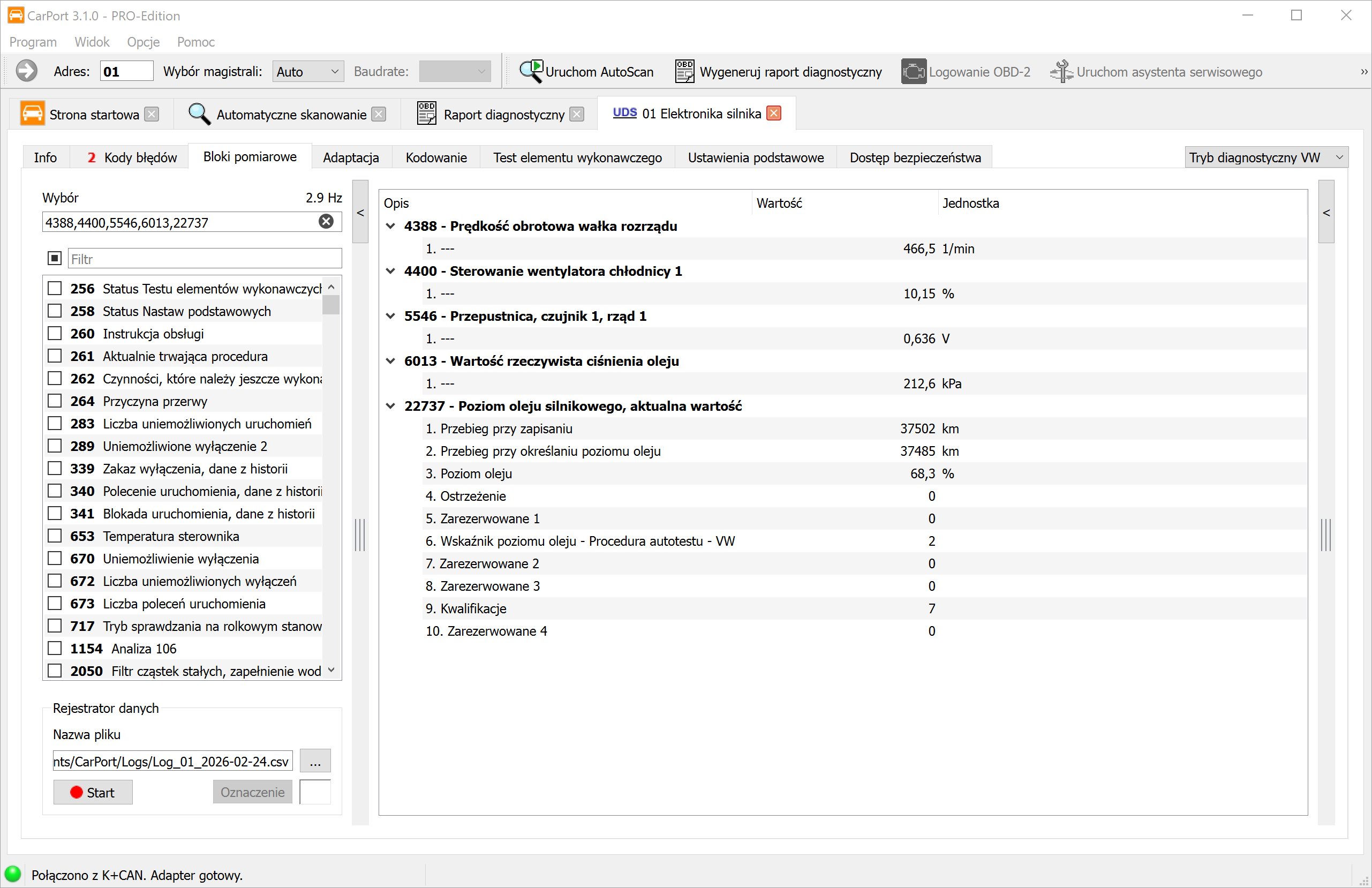

Bloki pomiarowe

Wyświetlanie wartości pomiarowych umożliwia podgląd danych na żywo ze sterownika w czasie rzeczywistym. Dzięki temu możesz monitorować dane z czujników i elementów wykonawczych podczas pracy oraz rozpoznawać zależności między różnymi parametrami – to niezastąpione narzędzie do dynamicznej analizy błędów.

W zależności od sterownika wartości pomiarowe obejmują:

• Wielkości fizyczne: Temperatura, ciśnienie, napięcie, prędkość obrotowa, prędkość
• Informacje o statusie: Stany przełączania, flagi błędów, tryby pracy
• Wartości tekstowe: Numer nadwozia (VIN), wersja oprogramowania
• Wartości surowe: Pola bitowe lub bajtowe bez przeliczania na wartości fizyczne

Prezentacja i organizacja wartości pomiarowych różni się znacznie w zależności od protokołu diagnostycznego.

KWP1281 / KWP2000

W starszych pojazdach dane są zorganizowane w ponumerowanych blokach wartości pomiarowych. Każdy blok zawiera 4 pojedyncze wartości, które (zazwyczaj) są ze sobą powiązane tematycznie (np. Blok 1: prędkość obrotowa silnika, temperatura płynu chłodzącego, sonda lambda, obciążenie silnika).

• KWP1281: Bloki od 0 do 255 – przypadek szczególny Blok 0: zawiera 10 wartości zamiast 4.
• KWP2000: Bloki od 1 do 254.
• Jeśli dla danego sterownika nie ma danych opisowych, CarPort automatycznie skanuje wszystkie bloki i wyświetla dostępne wartości. Nazewnictwo jest wtedy generowane ogólnie na podstawie wielkości fizycznej (np. „Temperatura”, „Prędkość obrotowa”, „Napięcie”).

UDS

W nowoczesnych sterownikach z protokołem UDS sztywne grupowanie po 4 wartości zostało zniesione. Pod każdym identyfikatorem może kryć się dowolna liczba wartości pomiarowych. CarPort wykorzystuje dane opisowe ODX (zestaw danych ASAM) odpowiedniego sterownika, aby wyświetlić dostępne wartości z nazwami tekstowymi, jednostkami i formułami przeliczeniowymi.

Wybór wartości pomiarowych

Można wyświetlać dowolną liczbę bloków jednocześnie. Wartości są aktualizowane cyklicznie – im więcej bloków jest aktywnych, tym niższa jest częstotliwość aktualizacji na pojedynczą wartość. Wartości pomiarowe można wybierać na kilka sposobów:

• Pole wyboru (Checkbox): Aktywuj pojedyncze wartości pomiarowe lub bloki, zaznaczając pole wyboru.
• Bezpośrednie wprowadzanie numerów: Wprowadź numery bloków jako listę oddzieloną przecinkami lub jako zakres z myślnikiem, np. 1,2,4-7,10-14.
• Filtr tekstowy: Wpisz szukane słowo w pole filtra, aby zawęzić wyświetlaną listę (np. „Ciśnienie doładowania” pokaże tylko te wartości pomiarowe, których nazwa zawiera to pojęcie).

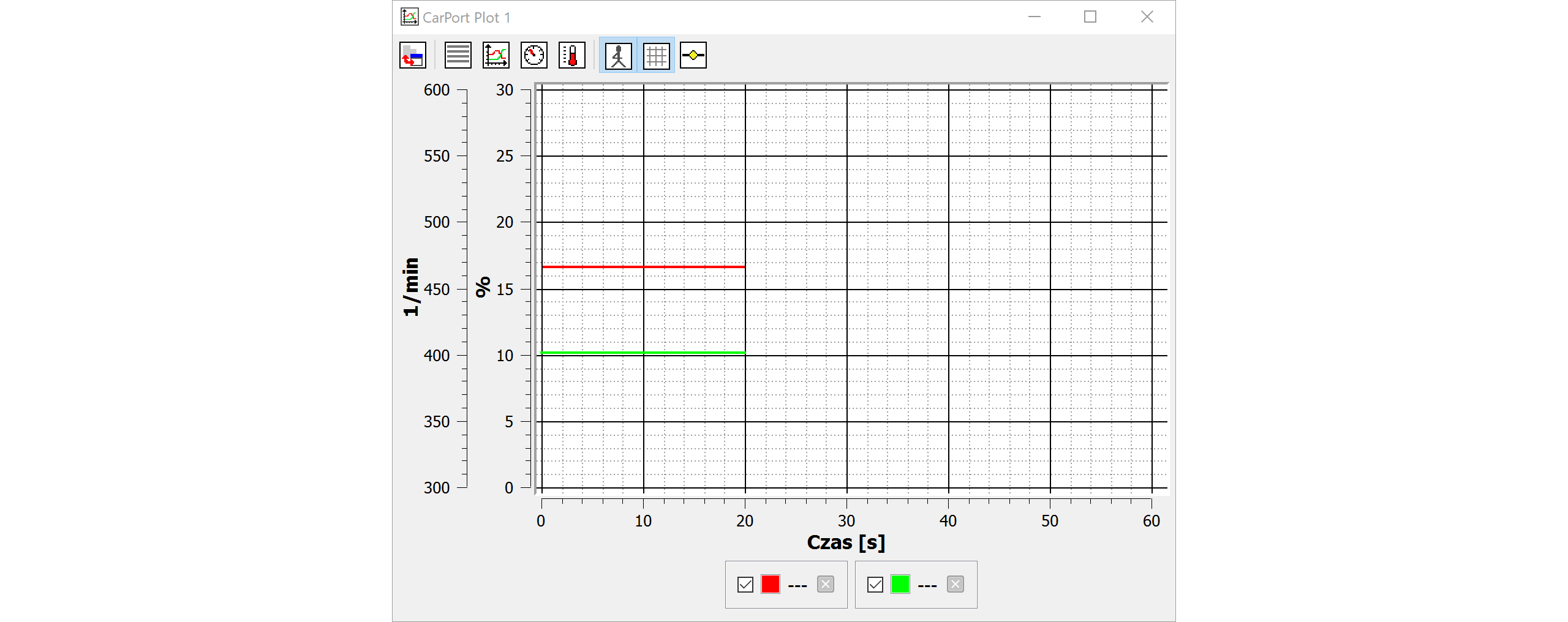

Reprezentacja graficzna

Jeśli chcesz zwizualizować przebieg wartości w czasie (np. ciśnienie doładowania zadane vs. rzeczywiste, temperatury podczas jazdy próbnej), możesz skorzystać z wbudowanej funkcji wykresów (Plot).

Dodawanie wartości pomiarowych do wykresu:

• Dwukrotne kliknięcie na wyświetlaną wartość pomiarową automatycznie dodaje ją do bieżącego wykresu. Jeśli żaden wykres nie jest jeszcze otwarty, zostanie utworzone nowe okno wykresu.
• Poprzez menu kontekstowe (kliknięcie prawym przyciskiem myszy na wartość pomiarową) możesz dodać wartość do konkretnego okna wykresu.
• Można mieć otwartych kilka okien wykresów jednocześnie, aby oddzielnie prezentować różne grupy wartości.

Tryby wyświetlania:

Za pomocą paska narzędzi w oknie wykresu możesz przełączać się między różnymi trybami wyświetlania:

• Wykres (Graph): Wykres liniowy z osią czasu (domyślny) – idealny do analizy przebiegu.
• Lista: Tabelaryczne zestawienie bieżących wartości.
• Wskaźniki tarczowe (Instrumente): Wyświetlanie w formie okrągłych wskaźników (wygląd prędkościomierza) – dobrze sprawdza się dla pojedynczych wartości, takich jak prędkość obrotowa czy prędkość pojazdu.
• Termometr: Wyświetlanie słupkowe – obrazowe dla wartości temperatury lub wartości procentowych.

Obsługa wykresu:

• Użyj kółka myszy, aby przybliżać/oddalać oś czasu (zoom).
• Kliknij i przeciągnij, aby przesunąć widoczny obszar.

Rejestrowanie danych (Logging)

Podczas jazd próbnych lub dłuższego monitorowania możesz rejestrować wartości pomiarowe w pliku CSV, a następnie analizować je w zewnętrznych programach.

Instrukcja krok po kroku:

1. Wybierz żądane wartości pomiarowe.
2. W sekcji Rejestrator danych wybierz lokalizację zapisu i nazwę pliku. Domyślnie używany jest folder zdefiniowany w ustawieniach, a nazwa pliku automatycznie zawiera znacznik czasu.
3. Kliknij Start, aby rozpocząć rejestrowanie.
4. Rejestrowanie trwa, dopóki nie naciśniesz Stop.
5. Podczas rejestrowania możesz wstawiać znaczniki, aby oznaczyć szczególne momenty (np. „Pełny gaz”, „Bieg jałowy”, „Objaw usterki”). Wpisz żądany tekst w pole wprowadzania i kliknij Oznaczenie.

Wygenerowany plik CSV można analizować w programie Excel lub w specjalistycznych programach, takich jak MegaLogViewer.

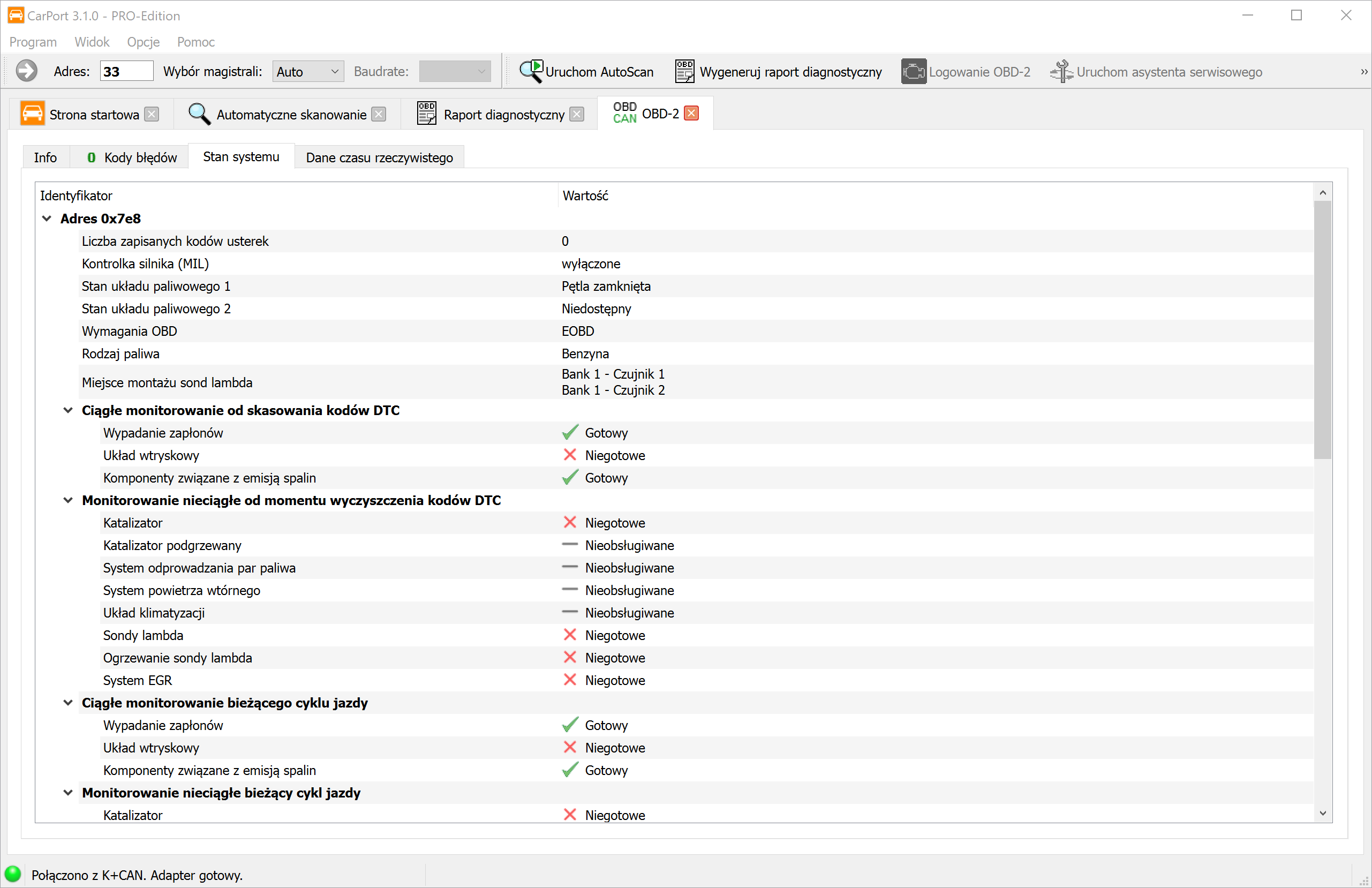

Diagnostyka OBD2

OBD2 (On-Board-Diagnose, generacja 2) to prawnie wymagany, uniwersalny dla wszystkich producentów interfejs diagnostyczny, który jest obecny we wszystkich pojazdach z silnikiem benzynowym od roku produkcji 2001 i z silnikiem Diesla od roku produkcji 2004 (na terenie UE). W przeciwieństwie do specyficznej diagnostyki VAG, która wykorzystuje zastrzeżone protokoły, OBD2 opiera się na międzynarodowych, znormalizowanych standardach (ISO 15031, SAE J1979).

Celem OBD2 jest przede wszystkim monitorowanie systemów związanych z emisją spalin. Interfejs zapewnia dostęp do sterownika silnika oraz – jeśli występuje – elektroniki skrzyni biegów. Dostępny zakres danych ogranicza się przy tym do:

• Kodów błędów związanych z emisją spalin (DTC w formacie P0xxx)
• Wartości pomiarowych związanych z emisją spalin (np. prędkość obrotowa silnika, temperatura płynu chłodzącego, wartości sondy lambda)
• Statusu gotowości (Readiness) systemów monitorowania spalin
• Danych ramek zamrożonych (Freeze-Frame) w momencie wykrycia błędu

Uruchamianie diagnostyki OBD2

Istnieje kilka sposobów na uruchomienie diagnostyki OBD2 w programie CarPort:

1. Ze strony głównej: Po rozpoznaniu interfejsu kliknij przycisk Uruchom diagnostykę OBD-2 teraz (patrz Strona główna).
2. Z paska narzędzi: Użyj przycisku Logowanie OBD-2 na górnym pasku narzędzi.
3. Poprzez adres sterownika: Wpisz adres 33 w pole adresu na pasku narzędzi i zatwierdź klawiszem Enter.

Odczytywanie i kasowanie kodów błędów

Diagnostyka OBD2 umożliwia odczytywanie i kasowanie kodów błędów związanych z emisją spalin. Sposób działania odpowiada procedurze opisanej w sekcji Kody błędów, jest jednak ograniczony do znormalizowanego zakresu OBD2:

• Wyświetlane są wyłącznie znormalizowane kody błędów w formacie P0xxx / P2xxx / P3xxx.
• Kody specyficzne dla producenta (np. we własnym formacie VAG 16xxx) nie są dostępne przez OBD2.
• Dane ramek zamrożonych (Freeze-Frame) mogą być przeglądane – o ile są udostępniane przez pojazd.

Status gotowości (Readiness)

Status gotowości (Readiness) wskazuje, czy wewnętrzne systemy monitorowania (monitory) pojazdu pomyślnie zakończyły swoje autotesty od czasu ostatniego skasowania pamięci błędów. Jest to szczególnie ważne w przypadku badania emisji spalin, ponieważ wiele stacji kontroli wymaga pełnego statusu gotowości jako warunku wstępnego.

CarPort w przejrzysty sposób wyświetla status każdego monitora:

• Zakończony (gotowy): Monitor przeszedł swój cykl testowy i nie wykrył żadnych błędów.
• Niezakończony (niegotowy): Monitor nie zakończył jeszcze swojego cyklu testowego od czasu ostatniego skasowania pamięci błędów. Wymagane warunki jazdy nie zostały jeszcze spełnione.
• Nieobsługiwany: Pojazd nie posiada tego systemu monitorowania (np. brak zamontowanego układu powietrza wtórnego).

Typowe monitory to między innymi:

Dane na żywo (PID)

OBD2 udostępnia wartości pomiarowe w czasie rzeczywistym za pomocą tak zwanych PID (Parameter IDs). Te znormalizowane identyfikatory określają, jakie dane z czujników sterownik silnika zwraca na żądanie. CarPort automatycznie odpytuje o dostępne PID i wyświetla obsługiwane wartości z nazwą tekstową i jednostką fizyczną.

Często dostępne PID to na przykład:

• Prędkość obrotowa silnika (RPM)
• Prędkość pojazdu (km/h)
• Temperatura płynu chłodzącego (°C)
• Temperatura powietrza wlotowego (°C)
• Obciążenie silnika (%)
• Wartości sondy lambda (Napięcie / Stosunek)
• Ciśnienie paliwa (kPa)
• Kąt wyprzedzenia zapłonu (° przed GMP)
• Krótkoterminowa i długoterminowa korekta dawki paliwa (%)

Prezentacja i obsługa danych na żywo odpowiada procedurze opisanej w sekcji Bloki wartości pomiarowych. Możesz wybierać wartości, wizualizować je na wykresie i rejestrować za pomocą logowania.

Różnice w stosunku do specyficznej diagnostyki VAG

Diagnostyka OBD2 i specyficzna diagnostyka VAG uzupełniają się, ale zasadniczo różnią się zakresem i możliwościami:

Kiedy używać OBD2?

• Posiadasz wyłącznie interfejs OBD2 (np. ELM327, OBDLink).
• Chcesz szybko sprawdzić kontrolkę silnika (MIL) lub skontrolować status gotowości przed badaniem emisji spalin.
• Diagnozujesz problemy z silnikiem związane z emisją spalin.

Kiedy używać specyficznej diagnostyki VAG?

• Potrzebujesz dostępu do innych sterowników (np. ABS, poduszki powietrzne, klimatyzacja, układ kierowniczy).
• Chcesz przeprowadzić kodowanie, adaptacje lub nastawy podstawowe.
• Potrzebujesz pełnej pamięci błędów ze wszystkich systemów pojazdu (AutoScan).

Funkcje diagnostyczne (zaawansowane)

Ten rozdział omawia zaawansowane funkcje diagnostyczne, które aktywnie ingerują w konfigurację lub kalibrację sterowników. Funkcje te mają charakter "zapisujący" i zmieniają parametry w pojeździe – dlatego używaj ich tylko wtedy, gdy wiesz, co robisz, i zawsze wcześniej zapisuj oryginalne wartości.

Adaptacja

Adaptacja umożliwia zmianę konfigurowalnych parametrów sterownika. W przeciwieństwie do kodowania, które włącza lub wyłącza funkcje, adaptacja służy do kalibracji lub regulacji wartości w ramach istniejącej funkcji.

Typowe przypadki użycia adaptacji to:

• Kalibracja po wymianie części: np. wprowadzenie dawek wtryskiwaczy po wymianie wtryskiwacza.
• Regulacja wartości zadanych: np. prędkość obrotowa biegu jałowego, czułość czujnika deszczu/zmierzchu, czułość asystenta parkowania.
• Aktywacja funkcji z parametrami: np. wartość przyciemnienia świateł do jazdy dziennej, czas funkcji Coming-Home.
• Resetowanie liczników serwisowych: np. resetowanie wskaźnika okresów serwisowych po wymianie oleju.

Przebieg i sposób wyświetlania funkcji adaptacji różnią się znacznie w zależności od używanego protokołu diagnostycznego.

Adaptacja w KWP1281 / KWP2000

W starszych protokołach KWP1281 i KWP2000 parametry adaptacji są zorganizowane w numerowanych kanałach:

• KWP1281: Kanały od 0 do 100
• KWP2000: Kanały od 0 do 255

Każdy kanał zawiera pojedynczą wartość. Zazwyczaj jest to wartość 16-bitowa (zakres 0–65535) lub 8-bitowa (zakres 0–255). Formą specjalną jest Długa adaptacja, w której zapisywane są wartości tekstowe ASCII (np. dawki wtryskiwaczy jako ciąg znaków).

Wyświetlanie kanałów:

Jeśli w programie CarPort dostępne są dane opisowe dla danego sterownika, kanały są wyświetlane z nazwami w postaci jawnego tekstu (np. „Prędkość obrotowa biegu jałowego”, „Adaptacja przepustnicy”). Dodatkowo surowe dane są przeliczane na wartości fizyczne z jednostkami (np. 0–100 % lub od -50 do +50 °C) lub przedstawiane w formie listy wyboru (np. „0 = Wył., 1 = Wł.”).

Jeśli dane opisowe nie są dostępne, wyświetlanie odbywa się w sposób ogólny poprzez numer kanału (np. „Adaptacja 42”) z niesformatowaną wartością surową. Użycie danych opisowych można włączać i wyłączać za pomocą pola wyboru Użyj danych opisu, jeśli są dostępne, co umożliwia również bezpośredni dostęp do wartości surowych.

Instrukcja krok po kroku:

1. Wybierz żądany kanał adaptacji z listy lub wprowadź numer kanału ręcznie.
2. Wyświetlona zostanie wartość aktualnie zapisana w sterowniku. Zanotuj tę wartość przed wprowadzeniem jakichkolwiek zmian.
3. Wprowadź nową wartość w polu wprowadzania.
4. Kliknij Test, aby przetestować wartość.
   • Wartość zostanie przeniesiona do pamięci ulotnej sterownika. Sterownik natychmiast użyje nowej wartości, jednak zostanie ona utracona przy następnym restarcie.
   • Jeśli wartość jest nieprawidłowa lub wykracza poza dopuszczalny zakres, sterownik wyświetli komunikat o błędzie.
5. Sprawdź, czy występuje pożądane zachowanie.
6. Kliknij Zapisywanie..., aby trwale zapisać wartość w sterowniku.

Adaptacja w UDS

W nowoczesnych sterownikach z protokołem UDS adaptacja różni się zasadniczo:

• Identyfikatory zamiast numerów kanałów: Parametry adaptacji są adresowane za pomocą 16-bitowych identyfikatorów. Przypisanie do nazwy w postaci jawnego tekstu odbywa się wyłącznie poprzez dane opisowe ODX (zestaw danych ASAM).
• Złożone struktury danych: Wartości adaptacji w UDS mogą być prostymi wartościami liczbowymi, ale mogą również obejmować pola bitowe, ciągi znaków lub struktury wieloczęściowe.
• Bezpośrednie zapisywanie: W przeciwieństwie do KWP1281/KWP2000, w UDS nie ma oddzielnego kroku testowania. Zmiany są natychmiast trwale zapisywane w sterowniku podczas przesyłania.
• Wymagane dane opisowe: Bez odpowiednich danych ODX identyfikatory i ich wartości są niemożliwe do zinterpretowania. Dlatego CarPort bezwzględnie wymaga poprawnych danych opisowych dla danego sterownika.

Kodowanie

Kodowanie sterowników służy do aktywacji, dezaktywacji funkcji lub przełączania między różnymi wariantami. Każdy model pojazdu jest oferowany z wieloma opcjami wyposażenia, które różnią się w zależności od rynku, modelu i wyposażenia seryjnego. Sprzęt jest przy tym często montowany identycznie – dopiero kodowanie odpowiedniego sterownika określa, które funkcje są faktycznie aktywne.

Typowy przykład: Pojazd jest fabrycznie wyposażony w reflektory halogenowe, ale sprzęt obsługuje również ksenony lub LED. Poprzez kodowanie sterownika określa się, jaki typ reflektorów jest zamontowany i jak działa sterowanie oświetleniem. Inne powszechne zmiany kodowania dotyczą np.:

• Aktywacji lub dezaktywacji funkcji świateł do jazdy dziennej
• Zachowania centralnego zamka (np. automatyczne ryglowanie podczas jazdy)
• Opuszczania lusterek podczas cofania
• Konfiguracji liczby mignięć kierunkowskazów komfortowych
• Adaptacji domykania szyb w elektrycznych podnośnikach szyb

W grupie VAG rozróżnia się dwie metody kodowania. To, która metoda jest używana, zależy wyłącznie od implementacji sterownika.

Krótkie kodowanie

Krótkie kodowanie wykorzystuje prosty kod numeryczny (3-, 5- lub 7-cyfrowa liczba dziesiętna) do zdefiniowania konfiguracji sterownika. Każda cyfra lub grupa cyfr w tym kodzie reprezentuje określony zestaw funkcji.

• Protokoły: Wyłącznie w KWP1281 i KWP2000.
• Warianty i zakresy wartości: W zależności od sterownika używany jest jeden z czterech wariantów. CarPort automatycznie rozpoznaje typ i odpowiednio ogranicza dopuszczalny zakres wprowadzania:

• Wyświetlanie: Jeśli dostępne są dane opisowe, CarPort wyświetla znaczenie każdej cyfry lub grupy cyfr w postaci jawnego tekstu (np. „Cyfra 1: Typ reflektora – 0 = Halogen, 1 = Ksenon”). Bez danych opisowych kod numeryczny jest wyświetlany bez dodatkowych wyjaśnień.

Instrukcja krok po kroku (krótkie kodowanie):

1. CarPort wyświetla wartość kodowania aktualnie zapisaną w sterowniku. Zanotuj tę wartość.
2. Jeśli dostępne są dane opisowe, możesz zmienić poszczególne cyfry za pomocą wyświetlonych pól wyboru.
3. Alternatywnie wprowadź nową wartość kodowania bezpośrednio jako liczbę w polu wprowadzania Nowe kodowanie:.
4. Kliknij Zapis..., aby przesłać kodowanie do sterownika.

Długie kodowanie

Długie kodowanie zapewnia znacznie bardziej precyzyjną kontrolę nad konfiguracją sterownika. Zamiast pojedynczej liczby używany jest szesnastkowy ciąg bajtów, w którym każdy pojedynczy bit reprezentuje określoną funkcję lub parametr.

• Protokoły: W KWP2000 i UDS.
• Wyświetlanie: Kodowanie jest przedstawiane jako ciąg bajtów (np. 0F 3A 00 12 8B). Każdy bajt składa się z 8 bitów, które można indywidualnie ustawiać lub kasować.

Wyświetlanie z danymi opisowymi i bez nich:

Jeśli dostępne są dane opisowe dla sterownika, CarPort wyświetla dla każdego bitu opis w postaci jawnego tekstu jako pole wyboru (np. „Światła do jazdy dziennej aktywne”, „Opuszczanie lusterek podczas cofania”). Możesz skonfigurować żądane funkcje, po prostu zaznaczając lub odznaczając odpowiednie pola.

Jeśli dane opisowe nie są dostępne, CarPort wyświetla widok ogólny z numerem bajtu i bitu (np. „Bajt 3, Bit 5”). W takim przypadku musisz znać znaczenie poszczególnych bitów z zewnętrznego źródła (np. fora motoryzacyjne, dokumentacja warsztatowa). Możesz jednak bardzo precyzyjnie zmieniać bity, jeśli posiadasz odpowiednie informacje.

Instrukcja krok po kroku (długie kodowanie):

1. CarPort odczytuje aktualne kodowanie ze sterownika i wyświetla je. Zanotuj wyświetloną wartość szesnastkową jako kopię zapasową. Alternatywnie kodowanie znajdziesz również w Raporcie diagnostycznym.
2. Aktywuj lub dezaktywuj żądane funkcje za pomocą pól wyboru (w przypadku dostępnych danych opisowych) lub zmień wartości bitów za pomocą pól wyboru, ewentualnie wpisz bezpośrednio całe wartości bajtów w polu wprowadzania Nowe kodowanie:.
3. Kliknij Zapis..., aby przesłać nowe kodowanie do sterownika.

Kodowanie i autoryzacja dostępu

Niektóre sterowniki wymagają autoryzacji dostępu przed zapisaniem nowego kodowania. W takim przypadku CarPort poprosi Cię o wprowadzenie wymaganego kodu dostępu przed przesłaniem. W nowszych pojazdach z SFD (Ochrona diagnostyki pojazdu) zmiany kodowania mogą być dodatkowo ograniczone przez kryptograficzne mechanizmy ochronne.

Test elementów wykonawczych

Test elementów wykonawczych umożliwia celowe wysterowanie poszczególnych aktorów (elementów wykonawczych) sterownika w celu sprawdzenia ich funkcji elektromechanicznej w izolacji od normalnego trybu jazdy. Elementy wykonawcze to wszystkie komponenty, które są aktywnie sterowane przez sterownik w celu wykonania fizycznej akcji – np. zawory, przekaźniki, silniki elektryczne, światła lub elektrozawory.

Typowe przypadki użycia:

• Rozwiązywanie problemów: Sprawdzenie, czy element wykonawczy reaguje na wysterowanie (np. czy przekaźnik klika, czy silnik się obraca?).
• Kontrola działania po naprawie: Upewnienie się, że nowo zamontowana część działa poprawnie.
• Próba szczelności: Celowa aktywacja poszczególnych zaworów w celu sprawdzenia ciśnienia.

W zależności od protokołu diagnostycznego CarPort rozróżnia dwa tryby pracy: sekwencyjny i selektywny test elementów wykonawczych.

Sekwencyjny test elementów wykonawczych (KWP1281 / KWP2000)

W sekwencyjnym teście elementów wykonawczych sterownik wysterowuje wszystkie dostępne elementy wykonawcze jeden po drugim w ściśle określonej kolejności. Możesz przy tym przechodzić krok po kroku przez poszczególne aktory i obserwować ich reakcję.

Instrukcja krok po kroku:

1. Otwórz zakładkę Test elementów wykonawczych w połączonym sterowniku.
2. Pierwszy aktor w sekwencji zostanie aktywowany automatycznie. CarPort wyświetla nazwę aktualnie wysterowanego elementu wykonawczego (jeśli dostępne są dane opisowe).
3. Obserwuj reakcję pojazdu (np. kliknięcie przekaźnika, ruch klapy, zaświecenie się lampki).
4. Kliknij Dalej, aby przejść do następnego elementu wykonawczego w sekwencji.
5. Aby ponownie aktywować element wykonawczy, kliknij Aktywuj.
6. Jeśli są dostępne, wyświetlane są towarzyszące wartości pomiarowe, które dostarczają informacji o statusie elementu wykonawczego (np. pobór prądu, sygnał zwrotny).

Selektywny test elementów wykonawczych (KWP2000 / UDS)

Selektywny test elementów wykonawczych pozwala na celowy wybór i indywidualne wysterowanie określonych aktorów bez konieczności przechodzenia przez całą sekwencję. Jest to szczególnie wydajne, gdy trzeba sprawdzić tylko jeden konkretny komponent.

W KWP2000:

1. Kliknij Rozpocznij skanowanie..., aby określić elementy wykonawcze obsługiwane przez sterownik. CarPort skanuje dostępne testy i wyświetla je na liście.
2. Wybierz żądany test elementów wykonawczych z listy.
3. Uruchom test za pomocą Start.
4. Obserwuj reakcję i wyświetlane wartości pomiarowe (jeśli są dostępne).
5. Zakończ test za pomocą Stop.

W UDS:

W nowoczesnych sterownikach z protokołem UDS dostępne są rozszerzone możliwości:

1. CarPort automatycznie określa dostępne testy elementów wykonawczych na podstawie danych opisowych ODX i wyświetla je na liście z nazwami w postaci jawnego tekstu.
2. Wybierz żądany test.
3. W zależności od elementu wykonawczego można ustawić parametry wysterowania (np. czas trwania, intensywność, kierunek) – dostępny zakres zależy od danego sterownika.
4. Uruchom test za pomocą Start i zakończ go za pomocą Stop.

Wartości pomiarowe podczas testu (UDS):

Podczas trwającego testu elementów wykonawczych CarPort automatycznie wyświetla informacje o statusie, o ile sterownik je udostępnia:

Dodatkowo możesz dodać własne wartości pomiarowe do monitorowania (np. pobór prądu, temperatura, flagi błędów), aby obserwować dalsze dane diagnostyczne podczas testu.

Koniec testu elementów wykonawczych:

Po zakończeniu wszystkich kroków testu CarPort wyświetla komunikat Test elementu wykonawczego zakończony. Jeśli test zostanie przedwcześnie przerwany przez sterownik (np. z powodu wykrytego błędu lub wyłączenia bezpieczeństwa), pojawi się komunikat Test elementów wykonawczych przerwany przez ECU.

Nastawy podstawowe

Nastawy podstawowe (również Basic Settings) instruują sterownik, aby wykonał procedurę inicjalizacji lub kalibracji. Przy tym sterownik doprowadza mechaniczny lub elektroniczny komponent do zdefiniowanego stanu początkowego lub na nowo uczy się jego aktualnej pozycji lub parametrów.

W przeciwieństwie do adaptacji, w której ręcznie zmieniasz wartości, nastawy podstawowe wykonują zautomatyzowany proces w samym sterowniku. CarPort wydaje przy tym jedynie polecenie startu – właściwą kalibrację sterownik przejmuje autonomicznie.

Kiedy konieczne są nastawy podstawowe?

Nastawy podstawowe są zazwyczaj wymagane po wymianie lub naprawie części, aby sterownik poprawnie rozpoznał i skalibrował nowe komponenty. Częste przypadki użycia to:

• Adaptacja przepustnicy: Po wymianie lub czyszczeniu przepustnicy sterownik musi na nowo zmierzyć mechaniczne pozycje krańcowe (całkowicie zamknięta / całkowicie otwarta).
• Kalibracja czujnika kąta skrętu: Po pracach przy układzie kierowniczym lub zawieszeniu punkt zerowy czujnika kąta skrętu musi zostać na nowo wyuczony, aby ESP i systemy wspomagania jazdy działały poprawnie.
• Elektryczny hamulec postojowy (EPB): Przed wymianą klocków hamulcowych hamulec postojowy musi zostać przełączony w tryb serwisowy (cofnięcie tłoczków). Po montażu jest on ponownie aktywowany i kalibrowany poprzez nastawy podstawowe.
• Odpowietrzanie układu chłodzenia: Po napełnieniu układu chłodzenia (np. po wymianie chłodnicy lub paska rozrządu) sterownik uruchamia automatyczny cykl odpowietrzania, w którym pompa i zawory usuwają pęcherzyki powietrza z obiegu.

Przebieg różni się w zależności od protokołu diagnostycznego.

Nastawy podstawowe w KWP1281 / KWP2000

W starszych protokołach nastawy podstawowe są zorganizowane w numerowanych blokach – analogicznie do bloków wartości pomiarowych.

Instrukcja krok po kroku:

1. Wybierz żądany blok z listy lub wprowadź numer bloku ręcznie (jeśli nie ma danych opisowych).
2. Kliknij Start.
   • KWP1281: CarPort najpierw odczytuje wartości pomiarowe wybranego bloku i wyświetla je. Wartości te są zazwyczaj bezpośrednio związane z nastawami podstawowymi i służą do monitorowania przebiegu.
   • KWP2000: CarPort uruchamia procedurę w sterowniku bez natychmiastowej aktywacji nastaw podstawowych. Jeśli są dostępne, wyświetlane są towarzyszące wartości pomiarowe.
3. Kliknij Aktywuj, aby aktywować właściwe nastawy podstawowe. Sterownik wykonuje teraz niezbędne kroki kalibracji (np. przesunięcie przepustnicy do ograniczników, pomiar wartości czujników).
4. Obserwuj wyświetlane wartości pomiarowe, aby śledzić postęp i wynik nastaw podstawowych.
5. Po zakończeniu CarPort wyświetla komunikat Ustawienia podstawowe zakończone.
6. Kliknij Dezaktywuj, aby zakończyć nastawy podstawowe i powrócić do normalnego trybu pracy.

Nastawy podstawowe w UDS

W sterownikach z protokołem UDS nastawy podstawowe są zapisane jako nazwane procedury w danych opisowych ODX.

Instrukcja krok po kroku:

1. CarPort wyświetla dostępne nastawy podstawowe z danych ODX z nazwami w postaci jawnego tekstu (np. „Adaptacja przepustnicy”, „Kalibracja czujnika kąta skrętu”). Wybierz żądaną procedurę.
2. Kliknij Start, aby uruchomić procedurę. Nastawy podstawowe stają się natychmiast aktywne – nie ma oddzielnego kroku aktywacji, jak w KWP1281/KWP2000.
3. Monitoruj postęp na podstawie wyświetlanych wartości pomiarowych.
4. Po pomyślnym zakończeniu CarPort wyświetla komunikat Ustawienia podstawowe zakończone.

Wartości pomiarowe podczas nastaw podstawowych (UDS):

Analogicznie do testu elementów wykonawczych, CarPort automatycznie wyświetla informacje o statusie podczas trwających nastaw podstawowych, o ile sterownik je udostępnia:

Dodatkowo możesz dodać własne wartości pomiarowe do monitorowania (np. prędkość obrotowa silnika, temperatura, wartości czujników), aby mieć na oku inne istotne parametry podczas nastaw podstawowych.

Przerwanie i komunikaty o błędach

Nastawy podstawowe można w każdej chwili ręcznie przerwać za pomocą przycisku Stop. Jeśli sterownik sam przerwie procedurę (np. z powodu niespełnionych warunków wstępnych lub wykrytego błędu), pojawi się komunikat Nastawy podstawowe przerwane przez ECU. W takim przypadku należy sprawdzić wyświetlane wartości pomiarowe i pamięć błędów, aby ustalić przyczynę.

Lista instalacyjna

Lista instalacyjna to katalog wszystkich sterowników zamontowanych w pojeździe, zapisany w bramce diagnostycznej (Gateway, adres 19). Służy jako centralne odniesienie do tego, jakie systemy elektroniczne są obecne w pojeździe.

Znaczenie listy instalacyjnej:

Lista instalacyjna jest wykorzystywana przez CarPort w kilku miejscach:

• Wybór sterownika: W zakładce Zainstalowano CarPort wyświetla tylko te sterowniki, które są wpisane na liście instalacyjnej jako zamontowane.
• AutoScan: Podczas automatycznego skanowania błędów odpytywane są celowo sterowniki wymienione na liście instalacyjnej, co znacznie przyspiesza proces skanowania.

Kiedy należy dostosować listę instalacyjną?

Z reguły lista instalacyjna jest zgodna z rzeczywistym wyposażeniem pojazdu. Istnieją jednak sytuacje, w których konieczne jest ręczne dostosowanie:

• Późniejszy montaż komponentów: np. hak holowniczy z własnym sterownikiem, doposażenie w ogrzewanie postojowe lub kamerę cofania.
• Usunięcie sterowników: np. demontaż niepotrzebnego już systemu.
• Brakujące lub błędne wpisy: W rzadkich przypadkach fabryczna lista instalacyjna może być niekompletna lub błędna.

Jeśli sterownik jest fizycznie zamontowany, ale nie jest wpisany na listę instalacyjną, zostanie pominięty w AutoScan i nie pojawi się w wyborze sterowników w sekcji Zainstalowano. Odwrotnie, wpis dla nieistniejącego sterownika prowadzi do błędów połączenia podczas AutoScan.

Instrukcja krok po kroku:

1. Otwórz zakładkę Lista instalacyjna w połączonym sterowniku bramki (Gateway, adres 19).
2. CarPort wyświetla aktualną listę wszystkich możliwych sterowników ze znaczkiem wyboru dla każdego systemu wpisanego jako zamontowany.
3. Zaznacz pole wyboru przy sterownikach, które mają zostać dodane, lub odznacz je przy sterownikach, które nie są już zamontowane.
4. Kliknij Zapisywanie..., aby trwale zapisać zmiany w bramce (Gateway).

Autoryzacja dostępu

Autoryzacja dostępu to mechanizm ochronny, który odblokowuje określone funkcje diagnostyczne sterownika dopiero po wprowadzeniu 5-cyfrowego kodu numerycznego. Zapobiega to przypadkowej lub nieuprawnionej zmianie parametrów związanych z bezpieczeństwem lub homologacją.

• Protokoły: Wyłącznie w KWP2000 i UDS. W KWP1281 zamiast tego używana jest funkcja Login / Kodowanie II.

Jakie funkcje są chronione?

Autoryzacja dostępu jest zazwyczaj wymagane do następujących działań:

• Adaptacje (np. dawki wtryskiwaczy, kodowanie kluczyków)
• Nastawy podstawowe (np. kalibracja hamulców)
• Zmiany kodowania w niektórych sterownikach

Wiele poziomów dostępu:

Sterownik może posiadać wiele kodów dostępu, z których każdy odblokowuje inne obszary funkcji. Na przykład jeden kod może zezwalać na adaptację, podczas gdy inny kod jest wymagany do nastaw podstawowych.

Instrukcja krok po kroku:

1. Wprowadź 5-cyfrowy kod dostępu w polu wprowadzania lub wybierz odpowiedni wpis z listy, jeśli dostępne są dane opisowe.
2. Kliknij Żądanie....
3. Potwierdź żądanie w wyświetlonym oknie dialogowym.
4. W przypadku powodzenia odpowiedni poziom funkcji zostanie odblokowany. CarPort wyświetla to na wskaźniku statusu.

Zachowanie w przypadku błędnego wprowadzenia:

Jeśli wprowadzony zostanie błędny kod, sterownik blokuje kolejne próby dostępu na zdefiniowany przez producenta czas oczekiwania (często 10–30 sekund, przy powtarzających się błędnych wpisach nawet dłużej). W czasie tej blokady sterownik odrzuca każdy kolejny kod – nawet ten poprawny.

Login / Kodowanie II

Funkcje Login i Kodowanie II to mechanizmy ochronne starszych protokołów diagnostycznych KWP1281 i KWP2000. Spełniają one podobne zadanie jak Autoryzacja dostępu, ale różnią się sposobem działania.

Różnica w stosunku do autoryzacji dostępu:

Login:

Login przesyła do sterownika kod, który bezpośrednio odblokowuje lub wyzwala określoną funkcję. W przeciwieństwie do autoryzacji dostępu, które jedynie otwiera poziom uprawnień, login może natychmiast spowodować zmianę konfiguracji.

Kodowanie II:

Kodowanie II łączy wprowadzenie kodu z jednoczesną zmianą kodowania. Pozwala to na odblokowanie funkcji, które nie są dostępne poprzez standardowe Kodowanie. Typowym przykładem jest odblokowanie tempomatu (GRA – regulator prędkości): Poprzez wprowadzenie odpowiedniego kodu funkcja GRA zostaje aktywowana w sterowniku.

Instrukcja krok po kroku:

1. Wprowadź kod w polu wprowadzania lub wybierz odpowiedni wpis z listy, jeśli dostępne są dane opisowe.
2. Kliknij Logowanie....
3. Potwierdź akcję w wyświetlonym oknie dialogowym.

SFD

SFD (Ochrona diagnostyki pojazdu) to kryptograficzny mechanizm ochronny, który koncern Volkswagen stosuje w swoich sterownikach od ok. roku modelowego 2020 (Golf 8, Octavia 4, Seat Leon 4 i in.). Zastępuje on w tych pojazdach dotychczasowe Autoryzacja dostępu (Security Access) i chroni zapisujące funkcje diagnostyczne, takie jak Kodowanie, Adaptacja i Nastawy podstawowe, przed nieuprawnionym dostępem.

Różnica w stosunku do autoryzacji dostępu:

Jak rozpoznać sterownik chroniony przez SFD?

Jeśli sterownik jest chroniony przez SFD, CarPort po nawiązaniu połączenia wyświetla zakładkę SFD. Zakładka Autoryzacja dostępu w tym przypadku nie występuje. Bez uprzedniego odblokowania SFD funkcje zapisujące (Kodowanie, Adaptacja, Nastawy podstawowe) są zablokowane – funkcje odczytujące, takie jak odczyt pamięci błędów i wartości pomiarowe, pozostają nadal dostępne bez ograniczeń.

Odblokowanie za pomocą metody offline:

CarPort obsługuje odblokowanie SFD za pomocą metody offline. W tym procesie najpierw generowany jest indywidualny dla pojazdu token, który następnie jest wymieniany w zewnętrznym serwisie (u dostawcy zewnętrznego) na kod odblokowujący (Klucz).

Instrukcja krok po kroku:

1. Otwórz zakładkę SFD w połączonym sterowniku. Obszar Status SFD wyświetla aktualny stan ochrony.
2. Wybierz w sekcji Sterowanie SFD opcję Wygeneruj token SFD i kliknij Zastosuj.
3. Sterownik generuje indywidualny token, który jest wyświetlany w programie CarPort. Dodatkowo wyświetlany jest numer nadwozia (VIN).
4. Skopiuj obie wartości (Token i VIN). Za pomocą przycisku Zapisz do pliku... możesz wygodnie zapisać obie wartości w pliku tekstowym.
5. Otwórz usługę online dostawcy SFD (dostawcy zewnętrznego) i wprowadź tam Token oraz VIN, aby otrzymać kod odblokowujący (Klucz).
6. Wróć do programu CarPort. Wybierz w sekcji Sterowanie SFD opcję Odblokuj za pomocą klucza SFD, wprowadź otrzymany klucz i kliknij Zastosuj.
7. Po pomyślnym odblokowaniu CarPort wyświetli potwierdzenie. Zapisujące funkcje diagnostyczne są teraz dostępne.

Funkcje specjalne

Asystent serwisu

Pojazdy grupy Volkswagen są wyposażone we wskaźnik okresów międzyobsługowych, który przypomina kierowcy o zbliżających się pracach konserwacyjnych (np. wymiana oleju, przegląd). Te dane o interwałach są zapisywane w zestawie wskaźników (liczniku) jako kanały adaptacji i zazwyczaj obejmują pozostały dystans (w km) oraz pozostały czas (w dniach) do następnego serwisu.

Po przeprowadzeniu konserwacji liczniki te muszą zostać ręcznie zresetowane, aby wskaźnik okresów międzyobsługowych działał prawidłowo. Technicznie odbywa się to za pomocą funkcji Adaptacja zestawu wskaźników – odpowiednie kanały muszą zostać indywidualnie ustawione na właściwe wartości.

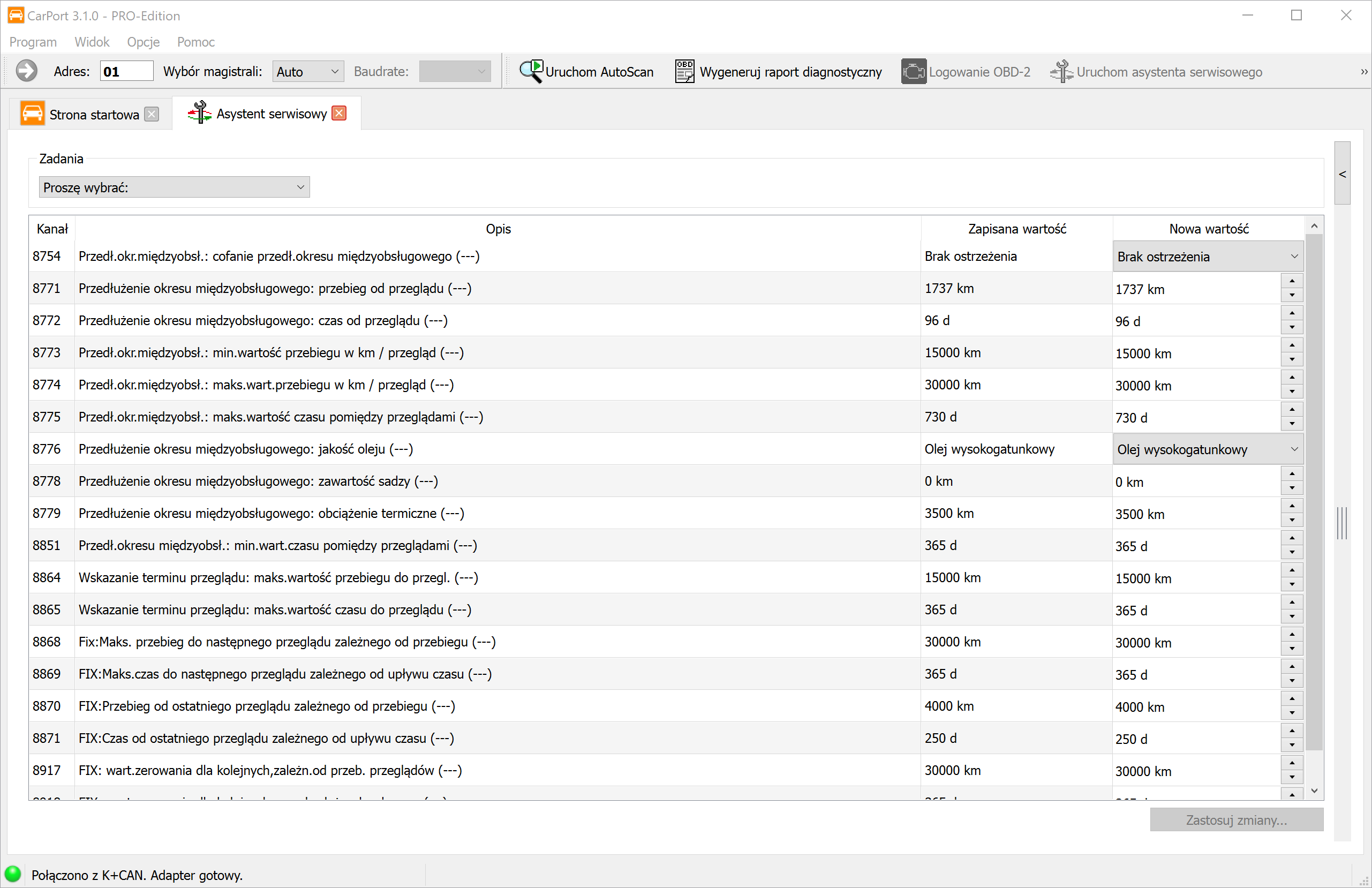

Asystent serwisu w programie CarPort znacznie upraszcza ten proces: gromadzi wszystkie istotne parametry okresów międzyobsługowych w przejrzystym widoku i umożliwia ich resetowanie za pomocą kilku kliknięć – nie musisz znać poszczególnych kanałów adaptacji ani ich wartości docelowych.

Funkcje:

• Przejrzysta prezentacja: Wszystkie kanały adaptacji związane z okresami międzyobsługowymi są wyświetlane wraz z ich aktualnymi i nowymi wartościami.
• Predefiniowane zadania: W sekcji Zadania dostępne są częste scenariusze serwisowe jako predefiniowane grupy wyboru (np. resetowanie tylko interwału wymiany oleju, resetowanie wymiany oleju + przeglądu). Wybór zadania automatycznie zaznacza odpowiednie kanały adaptacji z prawidłowymi wartościami docelowymi.
• Podgląd zmian: Wszystkie kanały, których wartości zostaną zmienione przez wybrane zadanie, są podświetlone na żółto – dzięki temu przed przesłaniem dokładnie widzisz, które parametry zostaną dostosowane.

Instrukcja krok po kroku:

1. Uruchom Asystenta serwisu przez menu Opcje → Uruchom asystenta serwisowego lub za pomocą przycisku o tej samej nazwie na pasku narzędzi.
2. W sekcji Zadania wybierz żądane zadanie serwisowe (np. wymiana oleju, przegląd lub oba).
3. Sprawdź podświetlone na żółto zmiany w podglądzie. W razie potrzeby możesz ręcznie dostosować poszczególne wartości.
4. Kliknij Zastosuj zmiany..., aby przesłać zmiany do sterownika.
5. Wyłącz i ponownie włącz zapłon, aby zestaw wskaźników przejął nowe wartości i zaktualizował wskaźnik okresów międzyobsługowych.

Usuwanie wszystkich kodów błędów

Funkcja ta umożliwia usunięcie pamięci błędów wszystkich sterowników w pojeździe za pomocą jednego polecenia, bez konieczności otwierania każdego sterownika z osobna i ręcznego kasowania pamięci błędów. Jest to szczególnie przydatne po rozległych pracach naprawczych, podczas których kody błędów wystąpiły w wielu systemach jednocześnie.

Warunek wstępny:

Zanim funkcja będzie dostępna, musi zostać w pełni zakończony AutoScan. Gwarantuje to, że znasz aktualny status błędów wszystkich sterowników i świadomie decydujesz się na skasowanie pamięci błędów.

Metody kasowania w zależności od typu pojazdu:

CarPort wykorzystuje różne metody kasowania w zależności od interfejsu fizycznego:

• Magistrala CAN: CarPort używa polecenia rozgłoszeniowego (Broadcast), które jest odbierane i przetwarzane przez wszystkie sterowniki jednocześnie. Dzięki temu wszystkie pamięci błędów są kasowane niemal w tym samym czasie – proces ten trwa zaledwie kilka sekund, niezależnie od liczby sterowników.
• Linia K: Ponieważ na linii K nie jest możliwe rozgłaszanie, CarPort wysyła polecenie kasowania kolejno do każdego pojedynczego sterownika, który wykazał kody błędów w AutoScan. Proces ten może potrwać kilka minut, w zależności od liczby sterowników, których dotyczy.

Instrukcja krok po kroku:

1. Przeprowadź pełny AutoScan, aby zarejestrować wszystkie sterowniki i ich kody błędów.
2. Kliknij Wykasuj wszystkie kody błędów... na pasku narzędzi lub wybierz tę opcję z menu Opcje → Wykasuj wszystkie kody błędów....
3. Potwierdź żądanie kasowania w wyświetlonym oknie dialogowym.
4. CarPort przeprowadzi proces kasowania i wyświetli jego postęp.
5. Po zakończeniu należy przeprowadzić ponowny AutoScan, aby sprawdzić, czy wszystkie pamięci błędów zostały pomyślnie skasowane.

Tryb diagnostyczny (UDS)

W przypadku sterowników z protokołem UDS komunikacja diagnostyczna działa w różnych sesjach diagnostycznych (Diagnostic Sessions). Każda sesja określa, jakie polecenia akceptuje sterownik i jakie funkcje są udostępnione. CarPort automatycznie przełącza się w odpowiedni tryb podczas nawiązywania połączenia – w pewnych sytuacjach może być jednak konieczne ręczne przełączenie trybu.

Przełączanie trybu diagnostycznego:

Przy otwartym połączeniu UDS w prawym górnym rogu okna sterownika znajduje się lista rozwijana wyboru trybu diagnostycznego. Dostępne są następujące tryby:

Kiedy należy ręcznie zmienić tryb?

Z reguły ręczne przełączanie nie jest konieczne, ponieważ CarPort automatycznie ustawia Tryb diagnostyczny VW. Jednak niektóre funkcje specjalne – w szczególności poszczególne opcje kodowania – wymagają zmiany na Tryb końca linii (EOL) lub Tryb programistyczny.

Logi debugowania

Jeśli podczas diagnostyki wystąpią problemy – np. błędy komunikacji, przerwania połączenia lub nieoczekiwane komunikaty o błędach – CarPort może zarejestrować całą komunikację z pojazdem jako log debugowania. Logi te zawierają szczegółowe informacje o wszystkich wysłanych i odebranych wiadomościach, wewnętrznych krokach przetwarzania oraz ewentualnych błędach lub wyjątkach.

Logi debugowania są najważniejszym narzędziem dla naszego zespołu programistów do analizy przyczyny problemu. Dlatego w przypadku zapytania do pomocy technicznej zazwyczaj zostaniesz poproszony o utworzenie logu debugowania i przesłanie go do nas.

Instrukcja krok po kroku:

1. Aktywuj rejestrowanie logów debugowania przez menu Opcje → Zapisz logi debugowania.
2. Otworzy się okno dialogowe wyświetlające lokalizację zapisu. Domyślną ścieżką jest folder debugowania zdefiniowany w Ustawieniach programu.
3. Przeprowadź diagnostykę w normalny sposób, aż do wystąpienia problemu (np. błąd komunikacji, nieoczekiwany komunikat o błędzie).
4. Zakończ program CarPort.
5. Automatycznie otworzy się okno Eksploratora Windows z folderem, w którym zostały zapisane logi debugowania. Pliki logów mają w nazwie znacznik czasu, dzięki czemu można łatwo zidentyfikować odpowiedni plik.
6. Wyślij plik logu e-mailem do naszej pomocy technicznej, aby nasz zespół programistów mógł przeanalizować przyczynę.

Ustawienia programu

Poprzez menu Program → Ustawienia... uzyskasz dostęp do globalnej konfiguracji. Ustawienia są podzielone na różne zakładki:

Ogólne:

Tutaj znajdziesz podstawowe ustawienia programu:

• Język: Określa język wyświetlania interfejsu użytkownika (wymagany restart).

• Automatyczny wybór sterownika: Automatycznie pokaż wybór ECU, jeśli dotyczy
  W pojazdach z magistralą CAN (i bramką) wybór sterownika otwiera się automatycznie, gdy tylko interfejs zostanie wykryty.

• Karty w tle: Otwórz karty ECU w tle
  Karty sterowników są otwierane w tle, aby nie odrywać Cię od aktualnego widoku.

• Ręczny wybór pojazdu w AutoScan: AutoScan: Wyłącz automatyczną identyfikację pojazdu
  Dezaktywuje automatyczne rozpoznawanie pojazdu. Wymusza to na oknie dialogowym AutoScan każdorazowe zapytanie o ręczny wybór (np. listy skanowania). Przydatne w specjalnych scenariuszach diagnostycznych.

• Optymalizacja bazy danych: Wyłącz wstępne ładowanie bazy danych (niezalecane)
  Dezaktywuje ładowanie bazy danych podczas uruchamiania. Uwaga: Chociaż przyspiesza to uruchamianie programu, może prowadzić do opóźnień i przekroczeń czasu (timeoutów) podczas diagnostyki.

• Format eksportu CSV: Separator pola:
  Konfiguruje separator dla plików logów (np. przy wartościach pomiarowych). Domyślnie używany jest przecinek ,, w regionach z przecinkiem dziesiętnym (jak Polska czy Niemcy) automatycznie średnik ;, aby zapewnić kompatybilność z programem Excel.

• Katalogi: Tutaj definiujesz lokalizacje zapisu dla różnych plików:

  • Etykiety: Lokalizacja zapisu plików opisów.
  • Logi: Folder docelowy dla zarejestrowanych wartości pomiarowych (CSV).
  • Raporty: Folder docelowy dla raportów diagnostycznych (PDF).
  • Debugowanie: Lokalizacja zapisu technicznych protokołów debugowania.

Interfejs KKL:

Specyficzne ustawienia dla komunikacji przez linię K (starsze pojazdy):

• Port COM: Ręczny wybór portu COM, jeśli automatyczne wykrywanie zawiedzie.
• Czas bezczynności magistrali: Czas oczekiwania w sekundach, który interfejs odczekuje przed wysłaniem. Przydatne przy niestabilnych połączeniach (wartości domyślne są zazwyczaj wystarczające).
• Szybka inicjalizacja: Aktywuje przyspieszony protokół połączenia dla KWP2000. Dezaktywuj tę opcję, jeśli wystąpią problemy z połączeniem.

Warsztat:

• Informacje o warsztacie: Tutaj możesz wprowadzić dane swojej firmy (numer urządzenia, numer importera, kod warsztatu). Dane te są przesyłane do sterownika podczas operacji zapisu (np. kodowania) i tam zapisywane. Wskazówka: Pozostaw pola puste, aby zachować informacje, które są już zapisane w sterowniku.

Załącznik

Lista znanych uprawnień dostępu

01 – Sterownik silnika (ECU)

Typowe zastosowania:

• Adaptacja prędkości obrotowej biegu jałowego
• Modyfikacja wartości EGR (recyrkulacja spalin)
• Regulacja dawki wtrysku
• Serwis DPF i wymuszona regeneracja

03 – Elektronika hamulców (ABS/ESP)

Typowe zastosowania:

• Kalibracja/dopasowanie czujnika kąta skrętu (G85)
• Ponowne kodowanie systemu ESP po naprawie
• Adaptacja XDS (elektroniczna blokada mechanizmu różnicowego)
• Konfiguracja sterownika ABS po wymianie

09 – Sterownik instalacji elektrycznej

Typowe zastosowania:

• Funkcje Coming-Home/Leaving-Home
• Ryglowanie drzwi po przekroczeniu prędkości
• Funkcje podnośników szyb
• Adaptacje oświetlenia

17 – Zestaw wskaźników

Typowe zastosowania:

• Resetowanie interwału serwisowego
• Konfiguracja opcji wyświetlania
• Ustawienia związane z immobilizerem

34 – Regulacja poziomu / Zawieszenie pneumatyczne

Typowe zastosowania:

• Kalibracja wysokości pojazdu (obniżanie/podwyższanie)
• Ponowne przyuczenie pozycji regulacyjnej po naprawie
• Dopasowanie czujników poziomu
• Nastawy podstawowe zawieszenia pneumatycznego

44 – Wspomaganie układu kierowniczego

46 – Moduł komfortu (Centralny zamek)

Typowe zastosowania:

• Automatyczne ryglowanie po przekroczeniu prędkości
• Sygnał dźwiękowy przy ryglowaniu/odryglowaniu
• Otwieranie pojedynczych drzwi lub wszystkich
• Zamykanie szyb z pilota

55 – Regulacja zasięgu świateł

5F – Infotainment

6C – Kamera cofania

Pozostałe sterowniki
