Документация CarPort

Введение

CarPort — это специализированное диагностическое программное обеспечение для Microsoft Windows, разработанное для технического обслуживания, ремонта и конфигурации автомобилей концерна Volkswagen. Программа поддерживает практически все автомобили марок VW, Audi, SEAT, Škoda и Cupra начиная с 1990 года выпуска и предназначена как для продвинутых частных пользователей, так и для профессиональных автомастерских, ищущих экономичную альтернативу дилерским (OEM) диагностическим системам.

В отличие от универсальных сканеров OBD-2, которые предоставляют доступ только к параметрам блока управления двигателем, связанным с токсичностью выхлопа, CarPort реализует специфичные для производителя диагностические протоколы KWP1281, KWP2000 и UDS. Благодаря этому ты получаешь полный доступ ко всем установленным в автомобиле блокам управления — от системы управления двигателем, подушек безопасности и тормозных систем до электроники комфорта и информационно-развлекательных систем. В зависимости от поколения автомобиля связь осуществляется по K-линии (старые автомобили примерно до 2004 года) или по шине CAN (современные автомобили). CarPort автоматически распознает соответствующую конфигурацию и абстрагирует технические детали, позволяя тебе сосредоточиться непосредственно на диагностике.

Функционал охватывает все основные области диагностики автомобилей: чтение и удаление кодов неисправностей, мониторинг данных датчиков и исполнительных механизмов в реальном времени, целенаправленное управление исполнительными механизмами, кодирование и адаптацию функций блоков управления, а также выполнение базовых установок после ремонта. Кроме того, CarPort решает специфические задачи диагностики VAG — такие как сосуществование различных поколений протоколов в одном автомобиле, защищенные области доступа с использованием кодов входа (Login-Codes) и криптографические механизмы защиты (SFD), применяемые в последних поколениях автомобилей. Отдельные функции подробно описаны в следующих главах.

Требования и совместимость

Чтобы ты мог использовать CarPort без ограничений, твоя компьютерная система и используемый диагностический интерфейс должны соответствовать определенным требованиям.

Системные требования

CarPort разработан как нативное приложение для Windows. Для бесперебойной работы мы рекомендуем следующую конфигурацию системы:

• Операционная система: Windows 10 или Windows 11 (только 64-битные версии).
• Процессор и память: Стандартный ноутбук или планшет с архитектурой x86-64 (минимум двухъядерный, 4 ГБ ОЗУ).
• Место на жестком диске: Около 2 ГБ свободного места для файлов программы и логов.
• Интерфейсы: Порт USB-A или USB-C для диагностического интерфейса.
• Интернет-соединение: Обязательно требуется для первоначальной активации и обновлений. Сама диагностика автомобиля работает полностью в автономном режиме (офлайн).

Поддерживаемые автомобили

CarPort поддерживает почти все автомобили марок Volkswagen, Audi, SEAT, Škoda, Cupra с 1990 года выпуска по сегодняшний день.

В следующей таблице представлена информация о совместимости конкретных моделей. Для идентификации твоего автомобиля, пожалуйста, сверь код типа (Typcode).

Защита от записи и ограничения доступа (SFD, SFD2/UNECE, Secure Gateway)

В приведенной выше таблице автомобилей для новых моделей встречаются примечания SFD и SFD/UNECE. Они обозначают различные уровни ограничений доступа, которые концерн Volkswagen ввел для защиты электроники автомобилей. Для диагностической работы с CarPort важно знать эти различия, так как они напрямую влияют на доступный набор функций.

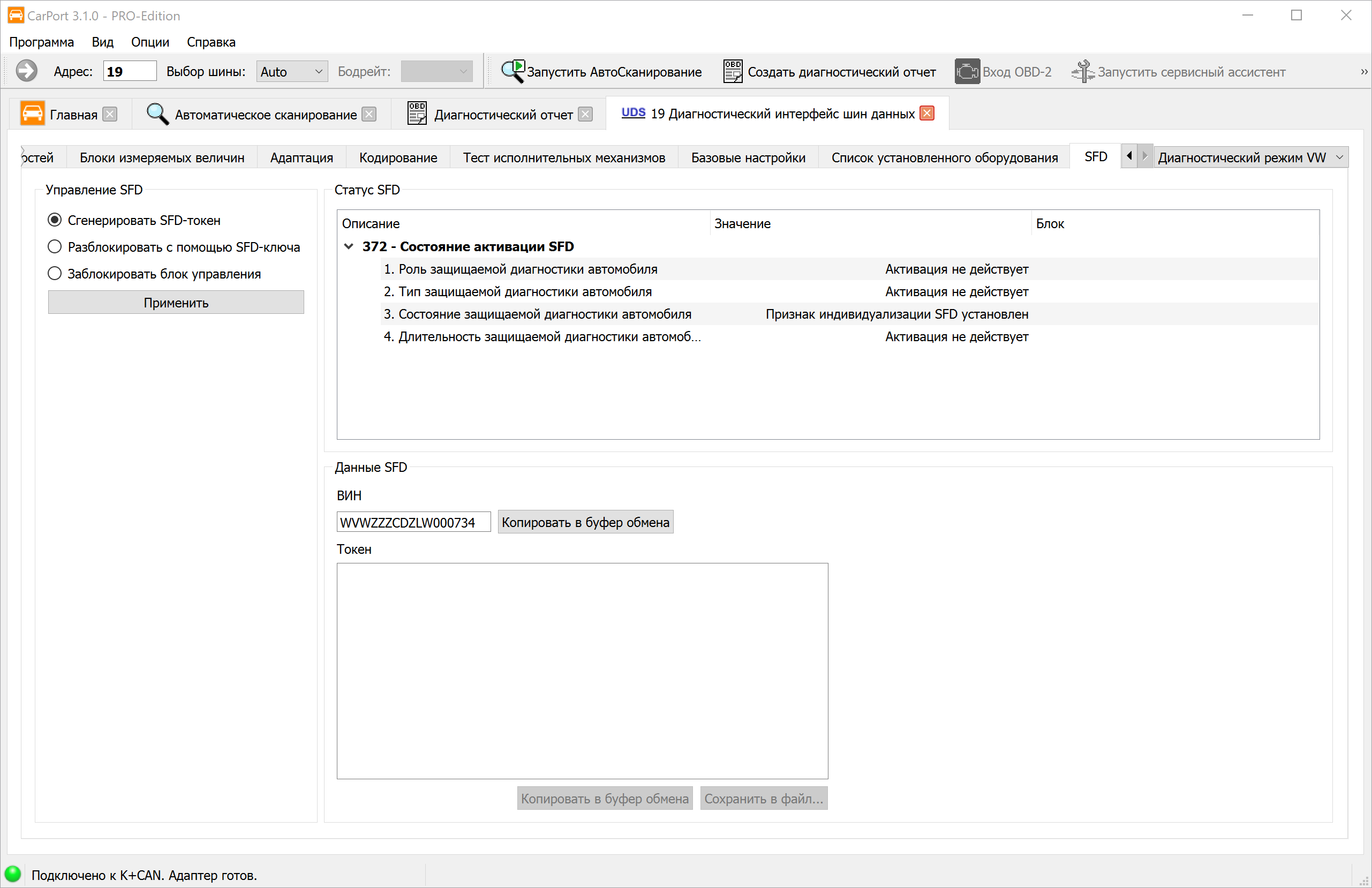

SFD (Защита диагностики автомобиля) – примерно с 2020 года:

SFD — это криптографический механизм защиты на уровне блоков управления, который используется примерно с 2020 модельного года (Golf 8, Octavia 4, Seat Leon 4 и др.). Он заменяет прежний Доступ (статичный 5-значный код) на метод «вызов-ответ» (Challenge-Response) с индивидуальными для каждого автомобиля токеном и ключом.

• Ограничение: Функции записи (Кодирование, Адаптация, Базовая установка) заблокированы до выполнения разблокировки.
• Функции чтения (чтение памяти неисправностей, измеряемые величины, информация о блоке управления) остаются доступны без ограничений.
• Разблокировка: Возможна через встроенную в CarPort офлайн-процедуру (генерация токена → получение ключа через внешний сервис → ввод ключа). Полную инструкцию ты найдешь в разделе SFD.

SFD/UNECE и Secure Gateway – примерно с 2024 года:

Начиная с 2024 модельного года концерн Volkswagen в дополнение к SFD внедряет так называемый Secure Gateway (безопасный шлюз) в связи с Правилами ЕЭК ООН № 155 (UNECE R155 — регламент ООН по кибербезопасности транспортных средств). Эта комбинация обозначается в таблице автомобилей как SFD/UNECE.

Secure Gateway — это блокировка доступа на уровне шлюза, которая ограничивает путь связи между диагностическим интерфейсом и блоком управления еще до того, как сработает собственная защита SFD блока управления. Таким образом, речь идет о двухступенчатой защите:

Влияние на диагностику с помощью CarPort:

Без дополнительной аутентификации в Secure Gateway для автомобилей с SFD/UNECE доступны следующие функции:

• Чтение памяти неисправностей
• Удаление памяти неисправностей
• Чтение информации о блоке управления
• Чтение измеряемых величин

Следующие функции недоступны, пока не будет выполнена аутентификация шлюза:

• Кодирование
• Адаптация
• Базовая установка

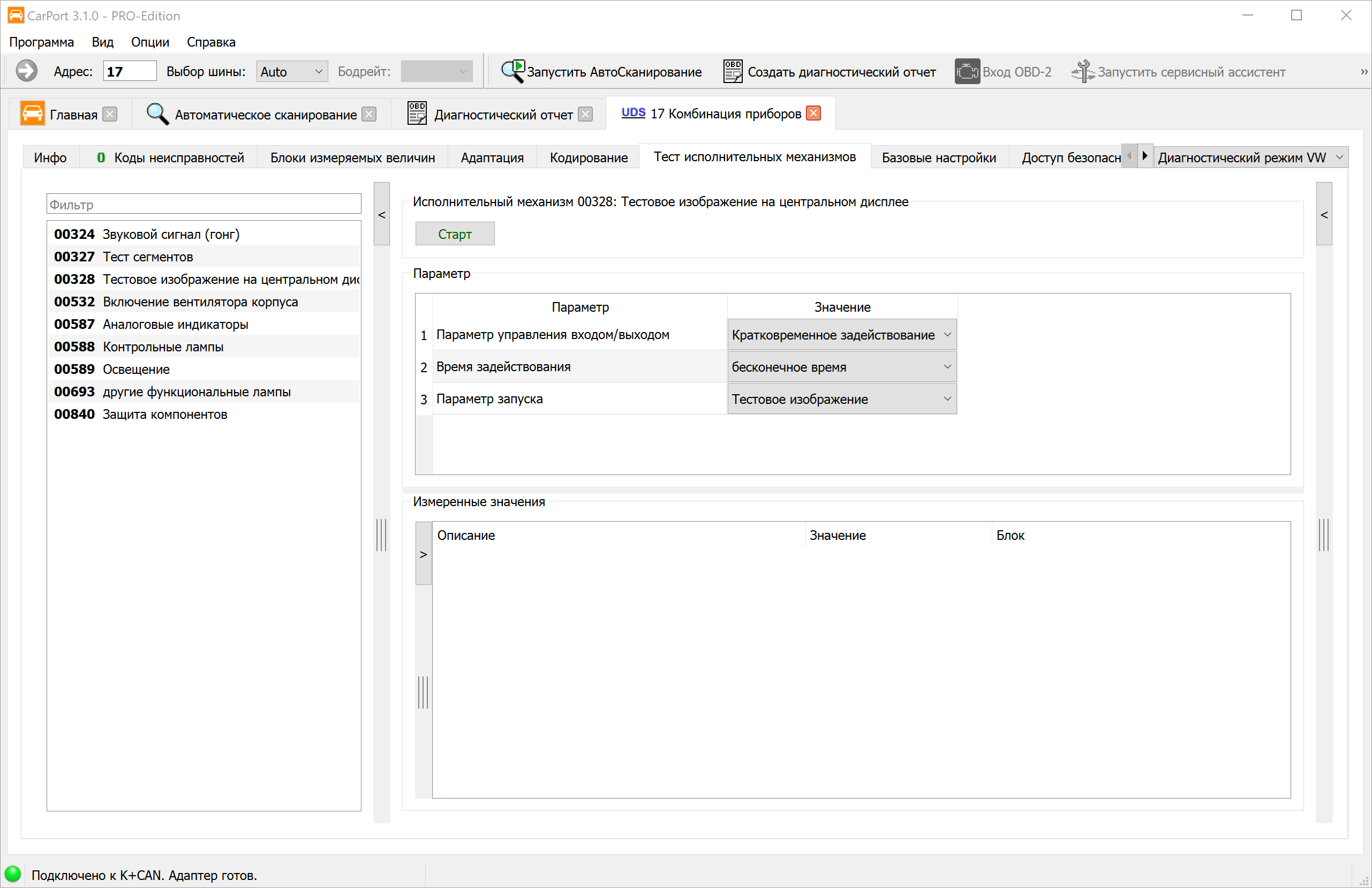

• Тест исполнительных механизмов
• Изменение списка оборудования

Сводка уровней защиты:

Поддерживаемое диагностическое оборудование

Выбор правильного интерфейса в значительной степени определяет, какие функции будут тебе доступны в CarPort. В основном мы различаем две категории:

1. Для автомобилей VAG (Обязательно): Для проведения полной диагностики твоего VW, Audi, SEAT или Škoda тебе обязательно потребуется интерфейс этой категории. Только эти специальные адаптеры обеспечивают доступ ко всем установленным блокам управления (например, подушки безопасности, тормоза, климат-контроль, система комфорта, информационно-развлекательная система). Это основное условие для всех диагностических функций — от простого считывания кодов неисправностей до профессиональных адаптаций. Наши рекомендации по оборудованию:
   • AutoDia K509
   • K+CAN Commander 1.4
   • CP compact
2. Общая диагностика OBD-2: Стандартные интерфейсы, такие как широко распространенный ELM327, подходят исключительно для диагностики OBD-2 блока управления двигателем, связанной с выбросами. Доступ к другим специфическим для VAG блокам управления (например, ABS, бортовая сеть, информационно-развлекательная система) с помощью этих адаптеров технически невозможен.

В следующей таблице подробно показано, какой адаптер поддерживает какие протоколы и, следовательно, какие виды диагностики. Обрати внимание, что для современных автомобилей (примерно с 2005 года) обязательно требуется поддержка шины CAN (CAN-Bus).

Установка и активация

Установка

Чтобы установить CarPort, выполни следующие действия:

1. Загрузка: Загрузи актуальный установщик с нашего официального сайта.
2. Запуск: Запусти загруженный файл (например, CarPort_X.X.X_Setup.exe). Возможно, тебе потребуется разрешить выполнение, подтвердив запрос контроля учетных записей Windows (UAC).
3. Мастер установки: Следуй инструкциям на экране. В процессе установки ты можешь задать следующие настройки:
   • Выбор языка: Язык установки определяется автоматически на основе твоей системы, но может быть изменен вручную. Этот выбор также определяет язык пользовательского интерфейса в дальнейшем.
   • Целевой каталог: Путь по умолчанию — C:\Program Files\CarPort. Ты можешь выбрать другой каталог.
   • Ярлыки: Выбери, нужно ли создавать записи в меню «Пуск» и значки на рабочем столе.
4. Установка драйверов: Установщик автоматически настроит необходимые драйверы для всех поддерживаемых диагностических интерфейсов. Ручное вмешательство здесь, как правило, не требуется.

Особенности для Windows on Arm: На устройствах с архитектурой ARM (например, Surface Pro X) драйверы устройств для диагностического интерфейса необходимо устанавливать вручную, так как они не включены в стандартный установщик. Подходящие драйверы ARM64 можно найти на сайте производителя FTDI: FTDI VCP Drivers.

Активация

Чтобы использовать полный набор функций приобретенной лицензии, программное обеспечение необходимо активировать. Мастер активации запускается автоматически при первом открытии программы. Ты также можешь вызвать его позже в любое время через меню Программа → Активировать CarPort....

Процесс онлайн-активации:

1. Выбери в мастере опцию Активировать CarPort с помощью кода активации онлайн (по умолчанию). (Примечание: Опция Активировать CarPort с помощью файла лицензии является резервной для случаев обращения в службу поддержки и в обычном режиме не требуется.)
2. Введи свой код активации в поле ввода.
3. Нажми на Активировать.
   • Важно: Для лицензий, привязанных к определенному оборудованию, соответствующий интерфейс должен быть подключен к компьютеру во время активации.
4. После успешной проверки лицензия будет сохранена в зашифрованном виде в твоей системе. Теперь CarPort готов к использованию.

Устранение неполадок при активации:

Если активация не удалась, сообщение об ошибке обычно прямо указывает на причину:

Произошла сетевая ошибка!
Проблемы с подключением. Проверь подключение к Интернету. Часто брандмауэры (особенно в корпоративных сетях) или антивирусные программы блокируют доступ к нашему серверу активации. Попробуй временно разрешить доступ для программного обеспечения.

Код активации недействителен!
Ошибка ввода. Проверь код на наличие опечаток. Частые путаницы: «8» ↔︎ «B», «I» (Ида) ↔︎ «1», «O» (Отто) ↔︎ «0». Лучше всего скопировать код прямо из электронного письма.

Срок действия лицензии для этой версии ПО истек!
Срок действия лицензии. Твоя лицензия включает период бесплатных обновлений (обычно 1 год с момента покупки). Установленная версия CarPort новее этого периода. Установи более старую, совместимую версию или приобрети продление (обновление).

Превышено максимальное количество возможных активаций!
Лимит активаций. Лицензия уже была активирована на максимальном количестве компьютеров. Обратись в службу поддержки, чтобы сбросить старые активации (например, после смены ПК).

Запрошенная лицензия недействительна!
Системное время. Проверь, правильно ли установлены дата и время на твоём компьютере. Неправильное системное время делает сертификаты безопасности недействительными.

Срок действия этой версии CarPort истек, и ее больше нельзя активировать.
Срок действия бета-/тестовой версии истек. Ты пытаешься активировать бета-версию с истекшим сроком действия. Загрузи актуальный официальный релиз.

Первые шаги

Эта глава проведёт тебя через первые минуты работы с программным обеспечением: от запуска программы и подключения к автомобилю до первого соединения с блоком управления.

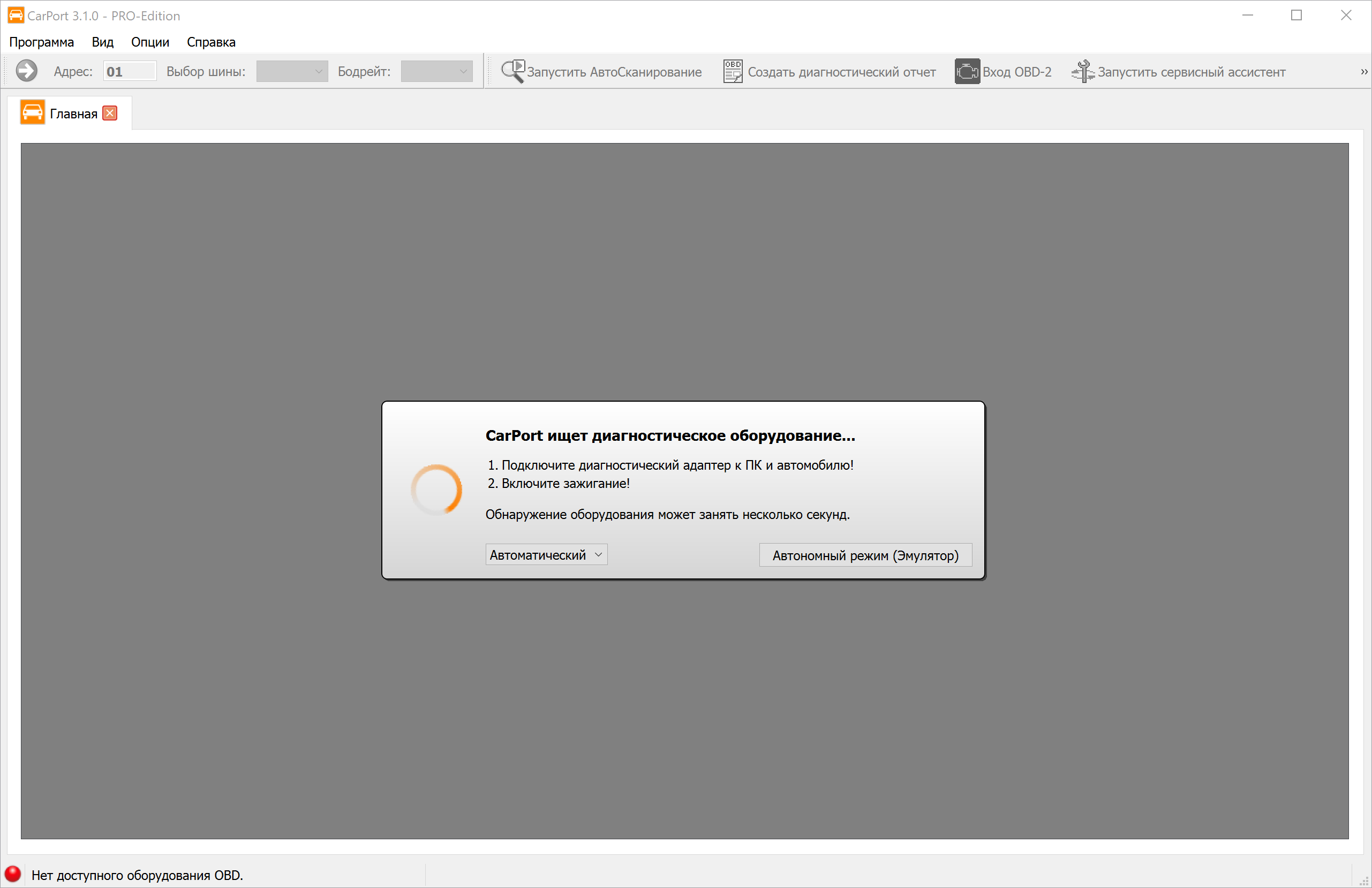

Запуск программы и поиск оборудования

Запусти CarPort через ярлык на рабочем столе или меню «Пуск». Ты попадёшь прямо на стартовый экран.

Программа автоматически начнет сканировать все доступные интерфейсы (USB, COM-порты) на наличие подключенного диагностического интерфейса. Этот процесс обычно занимает всего несколько секунд.

Важные указания по подключению:

• Порядок действий: В идеале интерфейс следует подключать сначала к автомобилю (разъем OBD), а затем к USB-порту твоего ноутбука.
• Интерфейсы KKL: Обычным KKL-адаптерам (например, AutoDia K409) для распознавания обязательно требуется питание от автомобиля. Без подключения к автомобилю процесс поиска не найдет этот интерфейс.
• Зажигание: Включи зажигание автомобиля, чтобы блоки управления были активны и доступны для связи.

Автономный режим (эмулятор)

У тебя есть возможность изучить CarPort даже без подключенного диагностического интерфейса и без автомобиля. Нажми на Offline Modus (Emulator), чтобы запустить симуляцию. В этом случае CarPort будет вести себя так, как если бы он был подключен к (виртуальному) VW Golf 4. Это отлично подходит для безопасного ознакомления с меню и функциями. Примечание: Эмулятор имитирует старый автомобиль с протоколом KWP1281. Более новые функции UDS здесь протестировать нельзя.

Стартовая страница

Как только интерфейс будет найден, CarPort отобразит его свойства и возможности в виде обзора. Отсюда у тебя есть три варианта дальнейших действий:

1. Выбор блока управления: Прямой путь для доступа к конкретной системе (например, к двигателю).
2. AutoScan: Автоматическая полная проверка всех систем автомобиля (см. AutoScan).
3. Диагностика OBD2: Запуск базовой диагностики OBD2.

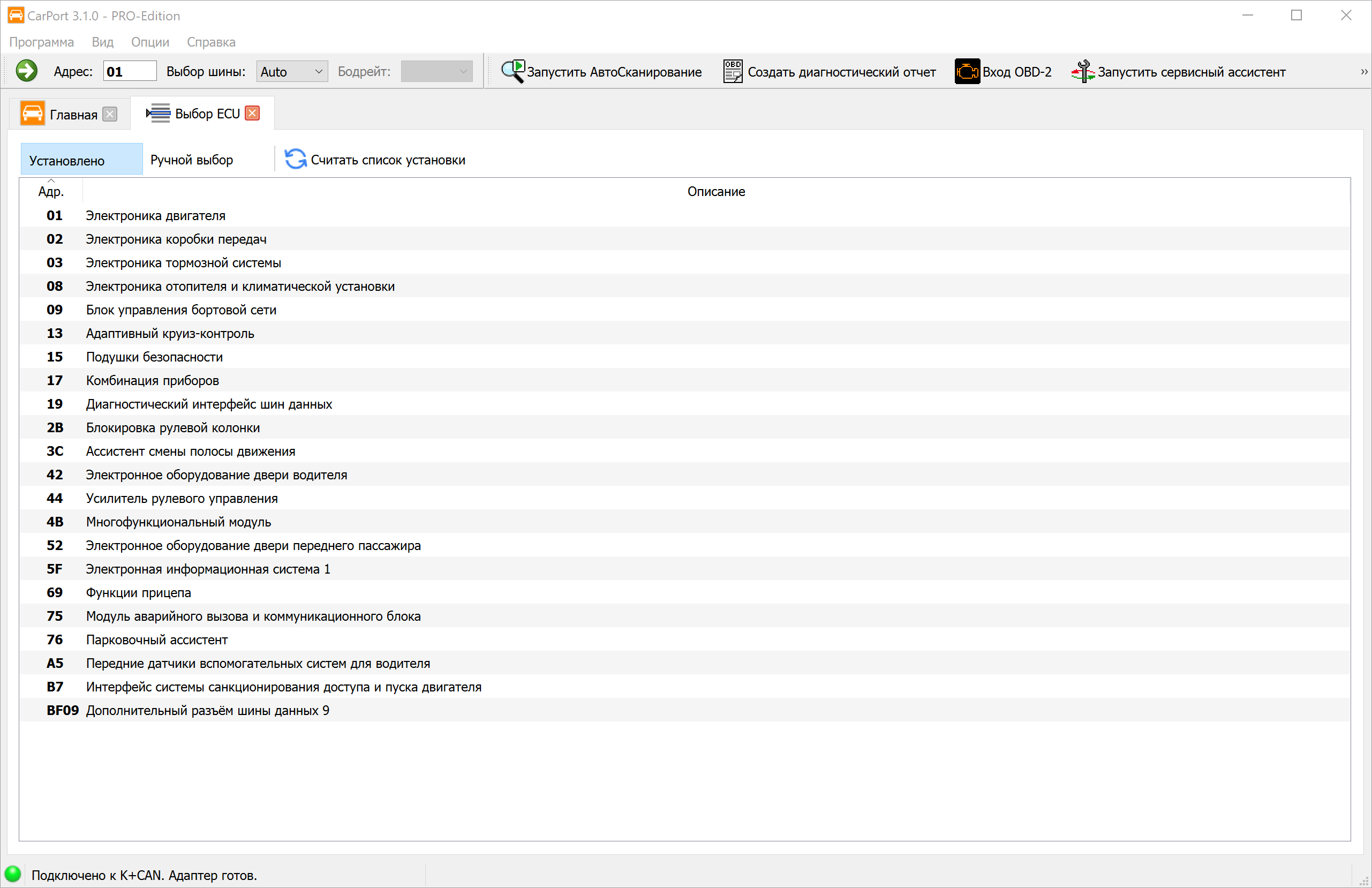

Выбор блока управления

Вкладка Выбор ЭБУ — это твой центральный пункт для установки соединения с отдельными системами автомобиля.

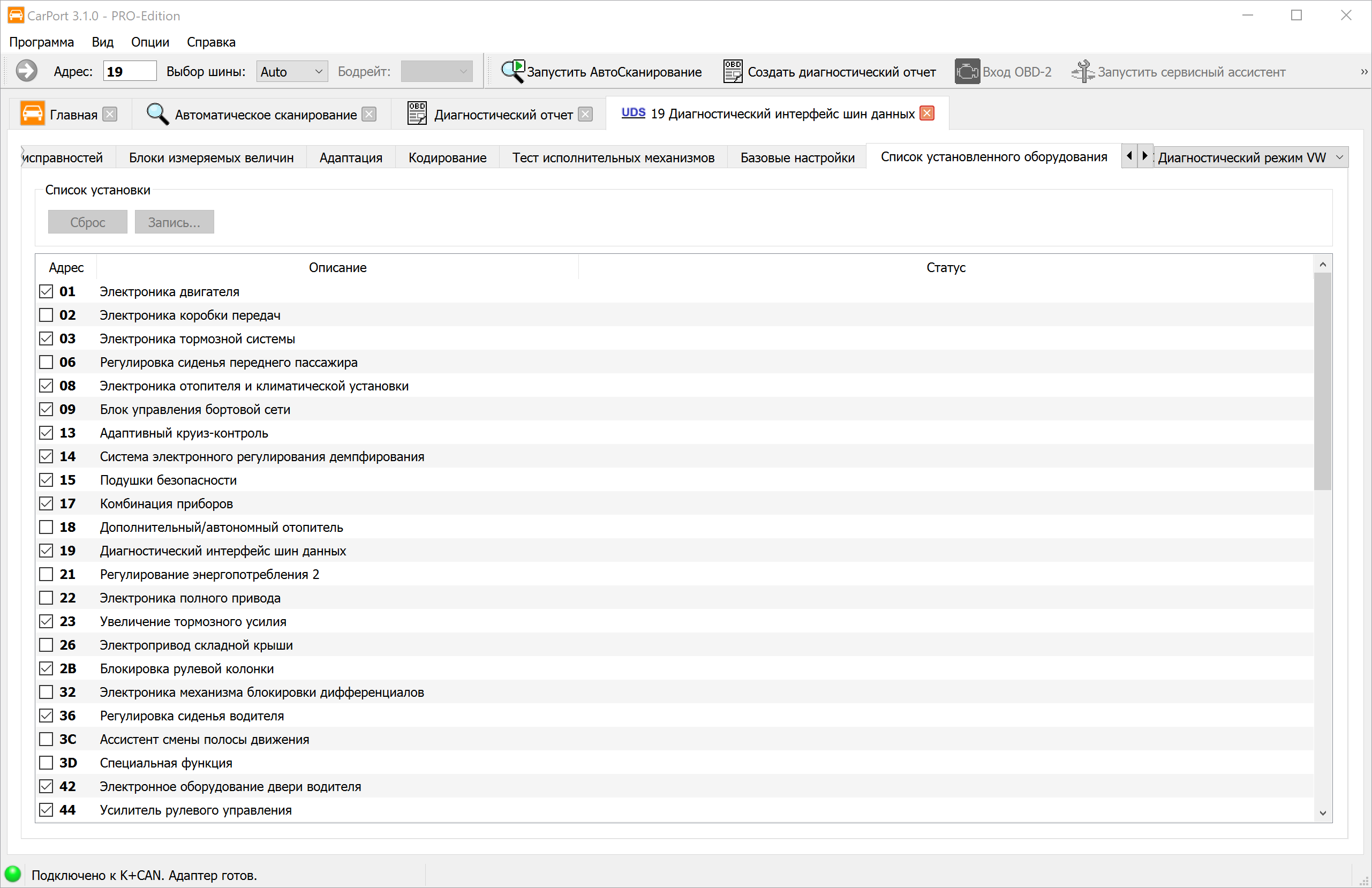

Автоматический список установленного оборудования (вкладка Установлено)

В современных автомобилях (с CAN-шлюзом) CarPort автоматически опрашивает центральный шлюз о том, какие блоки управления установлены в автомобиле.

• Преимущество: Ты видишь только те блоки управления, которые действительно есть в твоём автомобиле.
• Управление: Двойной щелчок по записи (например, 01 - Электроника двигателя) устанавливает соединение.
• Обновление: С помощью кнопки Считать список установки ты можешь запустить опрос заново.

Ручной выбор (вкладка Ручной выбор)

Используй эту вкладку для старых автомобилей (K-линия без шлюза) или в случае сбоя автоматического распознавания.

1. Выбери вверху свою модель автомобиля (или общий список сканирования).
2. Теперь CarPort отобразит все возможные блоки управления для этой модели.
3. Подключись двойным щелчком. (Примечание: Поскольку здесь не проводится проверка, может случиться так, что ты попытаешься открыть блоки управления, которых вообще нет в твоей комплектации. В этом случае CarPort выдаст ошибку подключения.)

Установка соединения

Как только ты выберешь блок управления двойным щелчком, CarPort попытается установить связь. После успешного подключения откроется новая вкладка для соответствующего блока управления, и ты получишь доступ ко всем функциям диагностики.

На панели инструментов ты также можешь выбрать способ установки соединения с помощью Выбор шины:. На выбор предлагаются Auto (автоматическое распознавание), K-Line и CAN. При ручном выборе K-линии также можно задать скорость передачи данных. Как правило, настройка Auto является правильным выбором — ручной выбор необходим только в исключительных случаях, например, при проблемах со связью или для специальных блоков управления.

Диагностические функции (базовые)

В этой главе рассматриваются базовые функции, которые необходимы для повседневной работы по диагностике. Эти функции работают в режиме "чтения", то есть они не изменяют конфигурацию автомобиля и поэтому могут выполняться без риска.

Автоматическое сканирование

AutoScan — это идеальное начало любого сеанса диагностики. Он автоматически проверяет все установленные в автомобиле блоки управления на наличие ошибок и предоставляет подробный отчет о состоянии.

Принцип работы: Процесс сканирования технически отличается в зависимости от поколения автомобиля:

1. Автомобили с диагностическим шлюзом (шина CAN): Сначала CarPort запрашивает список установленного оборудования у шлюза. Этот список (как правило) содержит именно те блоки управления, которые сконфигурированы в автомобиле. Затем опрашиваются только эти конкретные блоки управления. Это обеспечивает очень быстрый процесс сканирования (часто менее 2 минут).

2. Автомобили без шлюза (K-линия): Здесь нет централизованного списка установленных компонентов. Поэтому CarPort должен попытаться поочередно обратиться к каждому теоретически возможному блоку управления. Поскольку программа должна каждый раз дожидаться тайм-аута для отсутствующих блоков управления, этот процесс может занять очень много времени (10 минут и более).

Запуск AutoScan: Нажми на стартовой странице или на панели инструментов на Автоматическое сканирование. Если автоматическое распознавание невозможно (старые автомобили), тебе будет предложено выбрать автомобиль (например, Golf 4 (1J)).

Диагностический отчет

После завершения AutoScan ты можешь просмотреть результат в виде профессионального диагностического отчета. Отчет содержит следующую информацию:

• Заголовочные данные: Версия CarPort, дата и время, используемый интерфейс и ID системы.
• Блоки управления: Все распознанные блоки управления перечислены в порядке возрастания их адресов — каждый со своей информацией (номер детали, описание и т. д.) и соответствующими кодами ошибок в виде простого текста.

Настройка отчета:

• С помощью Настройки ты определяешь, какие данные должен содержать отчет (информация о блоках управления и/или коды ошибок). Кроме того, ты можешь настроить размер шрифта в соответствии со своими потребностями.
• С помощью Редактировать ты переходишь в режим редактирования, чтобы индивидуально дополнить отчет — например, собственными примечаниями, данными клиента или указаниями по ремонту.

Экспорт и печать:

• Нажми Печать, чтобы сразу распечатать отчет.
• Нажми Сохранить, чтобы сохранить отчет в виде PDF-файла.

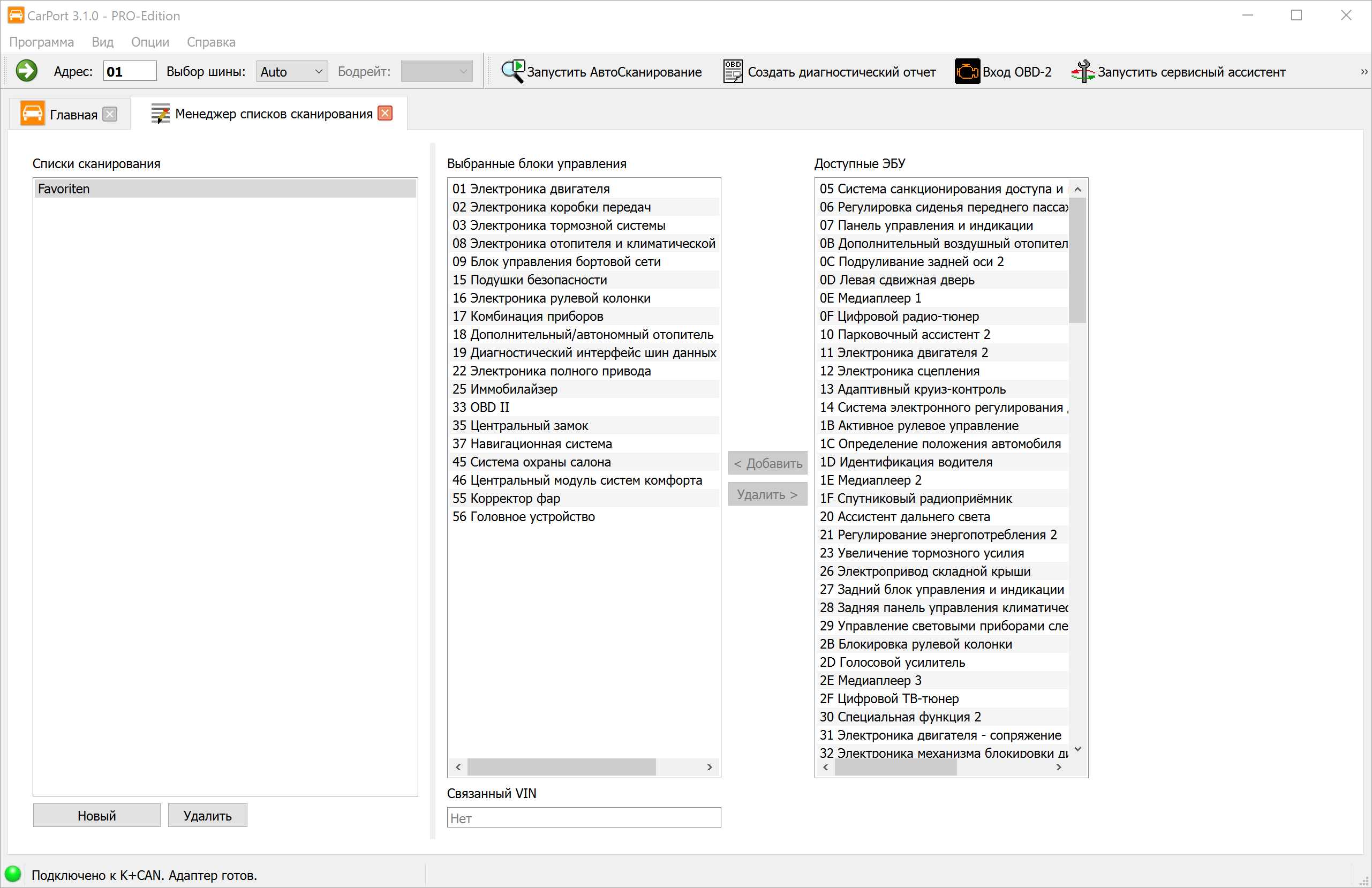

Списки сканирования

Для старых автомобилей (K-линия) ты можешь определить, какие блоки управления должны опрашиваться в AutoScan, чтобы сэкономить время.

Создание списка сканирования:

1. Выполни однократно полный AutoScan через выбор модели.
2. Когда сканирование будет завершено, нажми Создать список сканирования.
3. Дай списку имя. При желании ты можешь связать распознанный идентификационный номер транспортного средства (VIN) со списком. Эффект: При следующем подключении этого автомобиля CarPort распознает VIN и автоматически выберет оптимизированный список сканирования.

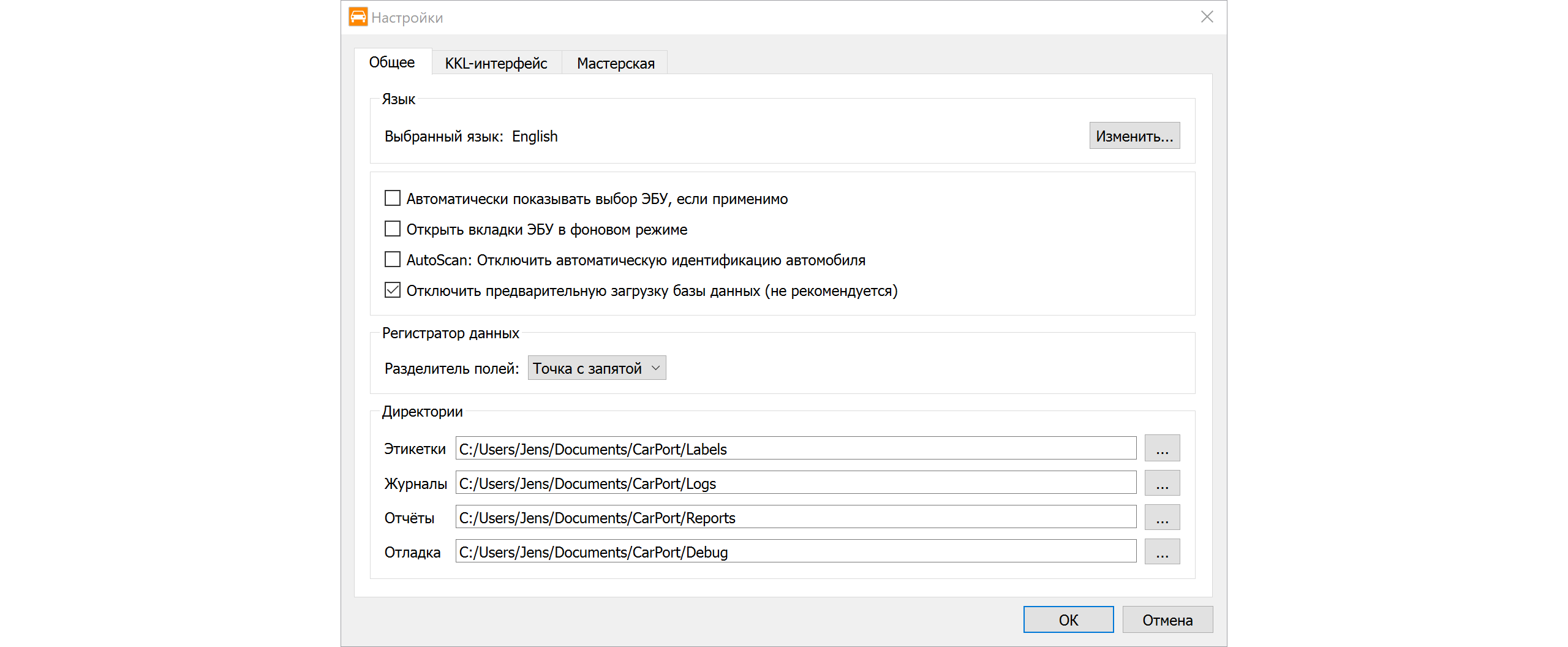

Ты также можешь управлять списками сканирования вручную через меню Опции → Менеджер списков сканирования.

Инфо

Как только ты откроешь блок управления, на вкладке Инфо отобразится самая важная информация об этом блоке управления.

Отображаемые данные варьируются в зависимости от протокола и блока управления, но всегда включают:

• Номер детали: Уникальный идентификатор блока управления (например, 05E 906 018 AS).
• Описание: Обозначение блока управления (например, R4 1.5l TFS).
• Набор данных ASAM (только UDS): Важен для идентификации правильных данных описания блока управления (данные ODX).
• Данные связи: Информация об используемой шине и протоколе.

Ты можешь выделить любые строки и скопировать их в буфер обмена с помощью Ctrl+C или через контекстное меню.

Коды неисправностей

Память неисправностей — важнейший инструмент для диагностики ошибок. Здесь блок управления сохраняет обнаруженные отклонения, которые могут помочь тебе в поиске неисправностей.

Код ошибки (DTC - Diagnostic Trouble Code) сохраняется в стандартизированном формате, например, P0100 или 16485. CarPort считывает эти коды и отображает их в виде простого текста, чтобы ты сразу понял, какой компонент затронут и какой тип ошибки присутствует.

Отображение включает:

• Код ошибки: Стандартизированный код (например, P0100 или 16485).
• Устройство: Текстовое описание затронутого компонента (например, Датчик массового расхода воздуха).
• Описание: Текстовое описание ошибки (например, нет связи или превышен верхний предел), опционально с состоянием ошибки (перемежающийся, статический)

Сопутствующие условия (Freeze Frames):

В современных протоколах (KWP2000, UDS) блок управления дополнительно сохраняет сопутствующие обстоятельства на момент возникновения ошибки. Эти данные по форме и значению соответствуют текущим измеряемым величинам (например, обороты двигателя, температура, нагрузка) и дают важные подсказки о причине неисправности.

Данные стоп-кадра (Freeze-Frame) отображаются, если ты развернёшь древовидное представление (нажав на > перед кодом ошибки или дважды щелкнув по коду ошибки).

Действия:

• Удаление...: Очищает память неисправностей после подтверждения. Все коды ошибок и связанные с ними данные удаляются. Блок управления немедленно начинает переоценку состояния системы.
• Чтение: Повторно считывает память неисправностей для обновления текущего статуса.

Блоки измеряемых величин

Отображение измеряемых величин позволяет просматривать текущие данные (Live-Daten) блока управления в режиме реального времени. С его помощью ты можешь отслеживать данные датчиков и исполнительных механизмов во время работы и выявлять взаимосвязи между различными параметрами — незаменимый инструмент для динамического анализа ошибок.

В зависимости от блока управления измеряемые величины включают:

• Физические величины: Температура, давление, напряжение, частота вращения, скорость
• Информация о статусе: Состояния переключения, флаги ошибок, режимы работы
• Текстовые значения: Идентификационный номер транспортного средства (VIN), версия программного обеспечения
• Необработанные значения (Raw): Битовые или байтовые поля без физического преобразования

Представление и организация измеряемых величин значительно различаются в зависимости от диагностического протокола.

KWP1281 / KWP2000

В старых автомобилях данные организованы в пронумерованные блоки измеряемых величин. Каждый блок содержит 4 отдельных значения, которые (чаще всего) тематически связаны друг с другом (например, Блок 1: обороты двигателя, температура охлаждающей жидкости, лямбда-зонд, нагрузка на двигатель).

• KWP1281: Блоки от 0 до 255 — особый случай Блок 0: содержит 10 значений вместо 4.
• KWP2000: Блоки от 1 до 254.
• Если для блока управления нет данных описания, CarPort автоматически сканирует все блоки и отображает доступные значения. В этом случае наименование происходит обобщенно на основе физической величины (например, «Температура», «Обороты», «Напряжение»).

UDS

В современных блоках управления с протоколом UDS жесткая группировка по 4 значения отменена. За каждым идентификатором может скрываться любое количество измеряемых величин. CarPort использует данные описания ODX (набор данных ASAM) соответствующего блока управления для отображения доступных значений с понятными текстовыми названиями, единицами измерения и формулами преобразования.

Выбор измеряемых величин

Одновременно может отображаться любое количество блоков. Значения обновляются циклически — чем больше блоков активно, тем ниже частота обновления для каждого значения. Измеряемые величины можно выбрать несколькими способами:

• Чекбокс: Активируй отдельные измеряемые величины или блоки, установив галочку.
• Прямой ввод номеров: Введи номера блоков в виде списка через запятую или диапазона через дефис, например, 1,2,4-7,10-14.
• Текстовый фильтр: Введи поисковый запрос в поле фильтра, чтобы сузить отображаемый список (например, «Давление наддува» покажет только те измеряемые величины, в названии которых есть этот термин).

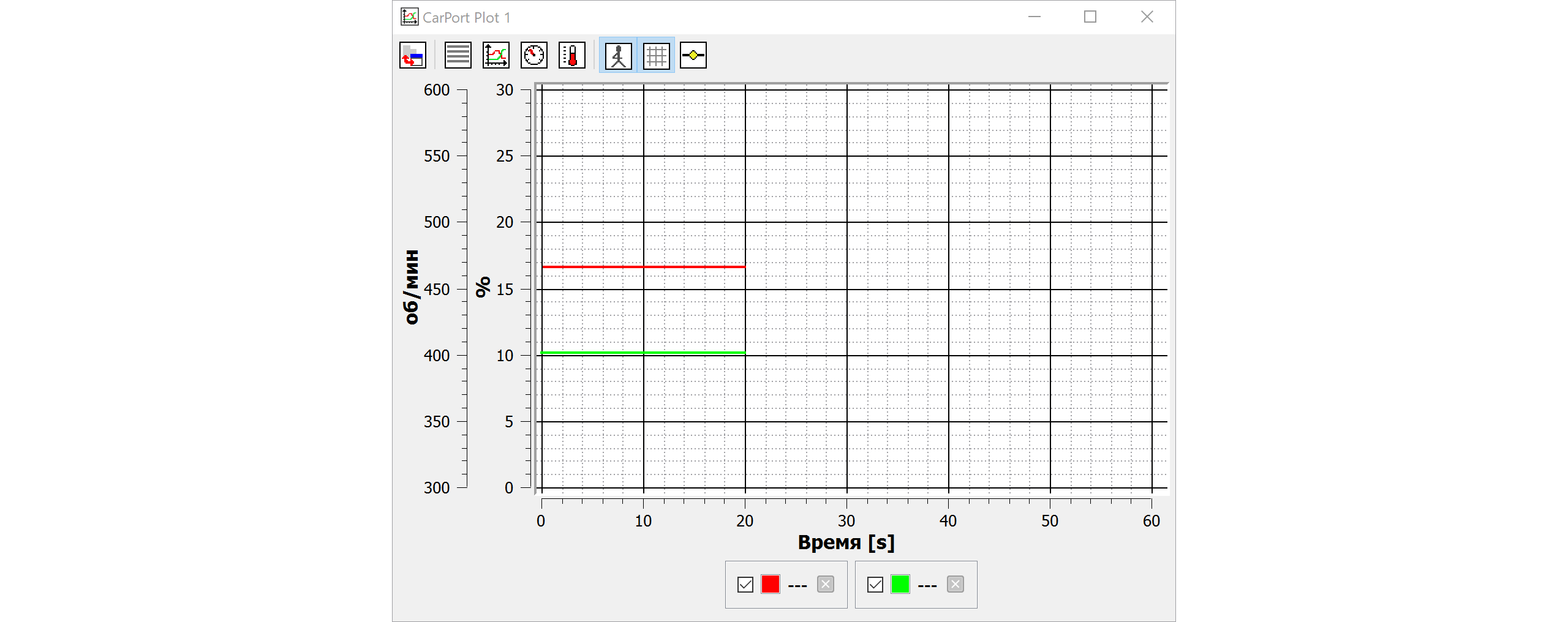

Графическое представление

Если ты хочешь визуализировать изменение значений с течением времени (например, заданное и фактическое давление наддува, температуры во время тестовой поездки), ты можешь использовать встроенную функцию построения графиков (Plot).

Добавление измеряемых величин на график:

• Двойной щелчок по отображаемой измеряемой величине автоматически добавляет ее на текущий график. Если ни один график еще не открыт, будет создано новое окно графика.
• Через контекстное меню (щелчок правой кнопкой мыши по измеряемой величине) ты можешь целенаправленно добавить значение в определенное окно графика.
• Одновременно может быть открыто несколько окон графиков для раздельного отображения различных групп значений.

Режимы отображения:

С помощью панели инструментов в окне графика ты можешь переключаться между различными режимами отображения:

• График (Graph): Линейная диаграмма с осью времени (по умолчанию) — идеально подходит для анализа изменений.
• Список (Liste): Табличное отображение текущих значений.
• Приборы (Instrumente): Отображение в виде круглых приборов (внешний вид спидометра) — хорошо подходит для отдельных значений, таких как обороты или скорость.
• Термометр (Thermometer): Столбчатый индикатор — наглядно для значений температуры или процентов.

Управление графиком:

• Используй колесико мыши для масштабирования оси времени.
• Нажми и потяни, чтобы переместить видимую область.

Запись данных (Logging)

Для тестовых поездок или длительного мониторинга ты можешь записывать измеряемые величины в CSV-файл и затем анализировать их во внешних программах.

Пошаговая инструкция:

1. Выбери нужные измеряемые величины.
2. В разделе Регистратор данных выбери место сохранения и имя файла. По умолчанию используется папка, заданная в настройках, а имя файла автоматически содержит метку времени.
3. Нажми Старт, чтобы начать запись.
4. Запись продолжается до тех пор, пока ты не нажмёшь Стоп.
5. Во время записи ты можешь устанавливать метки, чтобы отметить особые моменты (например, «Полный газ», «Холостой ход», «Симптом неисправности»). Введи нужный текст в поле ввода и нажми Метка.

Созданный CSV-файл можно проанализировать в Excel или специализированных программах, таких как MegaLogViewer.

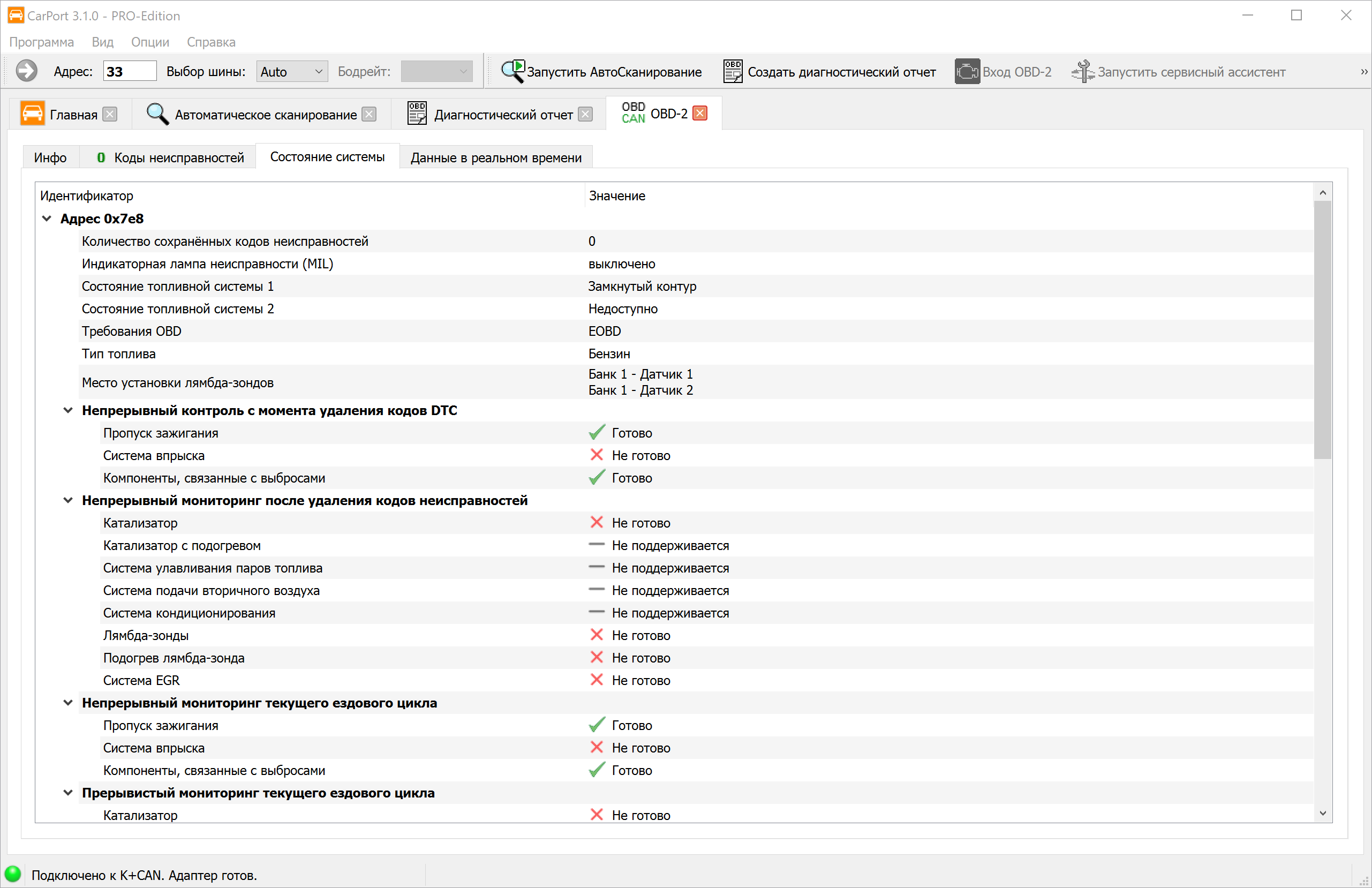

Диагностика OBD2

OBD2 (On-Board-Diagnose, поколение 2) — это предписанный законом, независимый от производителя диагностический интерфейс, который присутствует во всех автомобилях с бензиновым двигателем начиная с 2001 года выпуска и с дизельным двигателем начиная с 2004 года выпуска (в ЕС). В отличие от специфичной для VAG диагностики, использующей проприетарные протоколы, OBD2 базируется на международных стандартизированных нормах (ISO 15031, SAE J1979).

Целью OBD2 в первую очередь является мониторинг систем, влияющих на токсичность отработавших газов. Интерфейс предоставляет доступ к блоку управления двигателем и — при наличии — к электронике коробки передач. Доступный объем данных при этом ограничивается следующим:

• Коды ошибок, связанные с выбросами (DTC в формате P0xxx)
• Измеряемые величины, связанные с выбросами (например, обороты двигателя, температура охлаждающей жидкости, значения лямбда-зондов)
• Статус готовности (Readiness) систем контроля выбросов
• Данные стоп-кадра (Freeze-Frame) на момент обнаружения ошибки

Запуск диагностики OBD2

Существует несколько способов запустить диагностику OBD2 в CarPort:

1. Через стартовую страницу: После распознавания интерфейса нажмите кнопку Запустить диагностику OBD-2 сейчас (см. Стартовая страница).
2. Через панель инструментов: Используй кнопку Вход OBD-2 на верхней панели инструментов.
3. Через адрес блока управления: Введи адрес 33 в поле адреса на панели инструментов и подтверди нажатием Enter.

Считывание и удаление кодов ошибок

Диагностика OBD2 позволяет считывать и удалять коды ошибок, связанные с выбросами. Принцип работы соответствует процессу, описанному в разделе Коды ошибок, но ограничен стандартизированным объемом OBD2:

• Отображаются исключительно стандартизированные коды ошибок в формате P0xxx / P2xxx / P3xxx.
• Специфичные для производителя коды (например, в собственном формате VAG 16xxx) через OBD2 недоступны.
• Данные стоп-кадра (Freeze-Frame) можно просмотреть, если они предоставляются автомобилем.

Статус готовности (Readiness)

Статус готовности показывает, успешно ли внутренние системы мониторинга (мониторы) автомобиля завершили свои самопроверки с момента последнего удаления памяти неисправностей. Это особенно важно для проверки токсичности отработавших газов, так как многие станции техосмотра требуют полного статуса готовности в качестве обязательного условия.

CarPort наглядно отображает статус каждого монитора:

• Завершено (готов): Монитор прошел свой цикл тестирования и не обнаружил ошибок.
• Не завершено (не готов): Монитор еще не завершил свой цикл тестирования с момента последнего удаления памяти неисправностей. Необходимые условия движения еще не были выполнены.
• Не поддерживается: Автомобиль не оснащен этой системой мониторинга (например, не установлена система подачи вторичного воздуха).

К типичным мониторам относятся, среди прочего:

Текущие данные (PID)

OBD2 предоставляет измеряемые величины в реальном времени через так называемые PID (Parameter IDs). Эти стандартизированные идентификаторы определяют, какие данные датчиков блок управления двигателем возвращает по запросу. CarPort автоматически запрашивает доступные PID и отображает поддерживаемые значения с понятным текстовым названием и физической единицей измерения.

Часто доступными PID являются, например:

• Обороты двигателя (RPM)
• Скорость автомобиля (км/ч)
• Температура охлаждающей жидкости (°C)
• Температура впускаемого воздуха (°C)
• Нагрузка на двигатель (%)
• Значения лямбда-зондов (Напряжение / Соотношение)
• Давление топлива (кПа)
• Угол опережения зажигания (° до ВМТ)
• Краткосрочная и долгосрочная топливная коррекция (%)

Отображение и управление текущими данными соответствует процедуре, описанной в разделе Блоки измеряемых величин. Ты можешь выбирать значения, визуализировать их на графике и записывать с помощью записи данных (Logging).

Отличия от специфичной для VAG диагностики

Диагностика OBD2 и специфичная для VAG диагностика дополняют друг друга, но принципиально отличаются по объему и возможностям:

Когда использовать OBD2?

• У тебя есть только интерфейс OBD2 (например, ELM327, OBDLink).
• Ты хочешь быстро проверить контрольную лампу двигателя (MIL) или проконтролировать статус готовности перед проверкой токсичности отработавших газов.
• Ты диагностируешь проблемы двигателя, связанные с выбросами.

Когда использовать специфичную для VAG диагностику?

• Тебе нужен доступ к другим блокам управления (например, ABS, подушки безопасности, кондиционер, рулевое управление).
• Ты хочешь выполнить кодирование, адаптацию или базовые установки.
• Тебе нужна полная память неисправностей по всем системам автомобиля (AutoScan).

Диагностические функции (расширенные)

В этой главе рассматриваются расширенные диагностические функции, которые активно вмешиваются в конфигурацию или калибровку блоков управления. Эти функции выполняют "запись" и изменяют параметры в автомобиле — поэтому используй их только в том случае, если ты знаешь, что делаешь, и всегда предварительно записывай исходные значения.

Адаптация

Адаптация позволяет изменять настраиваемые параметры блока управления. В отличие от кодирования, которое включает или выключает функции, адаптация служит для калибровки или корректировки значений внутри существующей функции.

Типичные случаи применения адаптации:

• Калибровка после замены деталей: например, сохранение значений цикловой подачи форсунок после замены инжектора.
• Корректировка заданных значений: например, обороты холостого хода, светочувствительность датчика дождя/света, чувствительность парктроника.
• Активация функций с параметрами: например, уровень яркости дневных ходовых огней, время работы функции Coming-Home.
• Сброс сервисных счетчиков: например, сброс индикатора сервисного интервала после замены масла.

Процесс и отображение функции адаптации существенно различаются в зависимости от используемого диагностического протокола.

Адаптация в KWP1281 / KWP2000

В старых протоколах KWP1281 и KWP2000 параметры адаптации организованы в пронумерованных каналах:

• KWP1281: Каналы от 0 до 100
• KWP2000: Каналы от 0 до 255

Каждый канал содержит одно значение. Как правило, это 16-битное значение (диапазон 0–65535) или 8-битное значение (диапазон 0–255). В качестве особой формы существует Длинная адаптация, при которой сохраняются текстовые значения ASCII (например, значения цикловой подачи форсунок в виде строки символов).

Отображение каналов:

Если в CarPort имеются данные описания для блока управления, каналы отображаются с понятными названиями (например, «Обороты холостого хода», «Адаптация дроссельной заслонки»). Кроме того, необработанные данные преобразуются в физические значения с единицами измерения (например, 0–100 % или от -50 до +50 °C) или отображаются в виде выпадающего списка (например, «0 = Выкл, 1 = Вкл»).

Если данные описания отсутствуют, отображение происходит в общем виде по номеру канала (например, «Адаптация 42») с неформатированным исходным значением. Использование данных описания можно включать и выключать с помощью флажка Использовать данные описания, если доступны, чтобы также обеспечить прямой доступ к необработанным значениям.

Пошаговая инструкция:

1. Выбери нужный канал адаптации из списка или введи номер канала вручную.
2. Отобразится значение, сохраненное в данный момент в блоке управления. Запиши это значение перед внесением изменений.
3. Введи новое значение в поле ввода.
4. Нажми Тест, чтобы протестировать значение.
   • Значение будет перенесено в энергозависимую память блока управления. Блок управления сразу же начнет использовать новое значение, однако оно будет потеряно при следующем перезапуске.
   • Если значение недействительно или выходит за пределы допустимого диапазона, блок управления выдаст сообщение об ошибке.
5. Проверь, достигается ли желаемое поведение.
6. Нажми Сохранение..., чтобы навсегда сохранить значение в блоке управления.

Адаптация в UDS

В современных блоках управления с протоколом UDS адаптация принципиально отличается:

• Идентификаторы вместо номеров каналов: Параметры адаптации адресуются через 16-битные идентификаторы. Привязка к понятному названию осуществляется исключительно через данные описания ODX (набор данных ASAM).
• Сложные структуры данных: Значения адаптации в UDS могут быть простыми числовыми значениями, а также включать битовые поля, строки символов или составные структуры.
• Прямое сохранение: В отличие от KWP1281/KWP2000, в UDS нет отдельного шага тестирования. Изменения при передаче сразу же навсегда сохраняются в блоке управления.
• Необходимы данные описания: Без соответствующих данных ODX идентификаторы и их значения не могут быть интерпретированы. Поэтому CarPort обязательно требует корректных данных описания для соответствующего блока управления.

Кодирование

Кодирование блоков управления служит для активации, деактивации функций или переключения между различными вариантами. Каждая модель автомобиля предлагается с множеством вариантов комплектации, которые варьируются в зависимости от рынка, модели и серийного оснащения. При этом аппаратное обеспечение часто устанавливается идентичное — только кодирование соответствующего блока управления определяет, какие функции фактически активны.

Типичный пример: автомобиль с завода оснащен галогенными фарами, но аппаратное обеспечение также поддерживает ксенон или светодиоды (LED). С помощью кодирования блока управления определяется, какой тип фар установлен и как работает управление светом. Другие распространенные изменения кодирования касаются, например:

• Активации или деактивации функции дневных ходовых огней
• Поведения центрального замка (например, автоматическая блокировка при движении)
• Опускания зеркал при движении задним ходом
• Настройки количества миганий комфортного указателя поворота
• Адаптации доводчиков электрических стеклоподъемников

В концерне VAG различают два метода кодирования. Какой именно метод используется, зависит исключительно от реализации блока управления.

Короткое кодирование

Короткое кодирование использует простой числовой код (3-, 5- или 7-значное десятичное число) для определения конфигурации блока управления. Каждая цифра или группа цифр внутри этого кода представляет определенный набор функций.

• Протоколы: Исключительно в KWP1281 и KWP2000.
• Варианты и диапазоны значений: В зависимости от блока управления используется один из четырех вариантов. CarPort автоматически распознает тип и соответствующим образом ограничивает допустимый диапазон ввода:

• Отображение: Если имеются данные описания, CarPort отображает значение каждой цифры или группы цифр в понятном виде (например, «Цифра 1: Тип фар – 0 = Галоген, 1 = Ксенон»). Без данных описания числовой код отображается без дополнительных пояснений.

Пошаговая инструкция (короткое кодирование):

1. CarPort отображает текущее значение кодировки, сохраненное в блоке управления. Запиши это значение.
2. Если имеются данные описания, ты можешь изменить отдельные цифры с помощью отображаемых полей выбора.
3. В качестве альтернативы введи новое значение кодировки напрямую в виде числа в поле ввода Новое кодирование:.
4. Нажми Запись..., чтобы передать кодировку в блок управления.

Длинное кодирование

Длинное кодирование обеспечивает значительно более тонкий контроль над конфигурацией блока управления. Вместо одного числа используется шестнадцатеричная строка байтов, в которой каждый отдельный бит представляет определенную функцию или параметр.

• Протоколы: В KWP2000 и UDS.
• Отображение: Кодировка отображается как последовательность байтов (например, 0F 3A 00 12 8B). Каждый байт состоит из 8 битов, которые можно устанавливать или сбрасывать по отдельности.

Отображение с данными описания и без них:

Если для блока управления имеются данные описания, CarPort отображает для каждого бита понятное описание в виде флажка (например, «Дневные ходовые огни активны», «Опускание зеркал при движении задним ходом»). Ты можешь настроить нужные функции, просто устанавливая или снимая галочки.

Если данные описания отсутствуют, CarPort показывает общий вид с номером байта и бита (например, «Байт 3, Бит 5»). В этом случае тебе необходимо знать значение отдельных битов из внешнего источника (например, автомобильные форумы, сервисная документация). Однако ты можешь очень целенаправленно изменять биты, если у тебя есть соответствующая информация.

Пошаговая инструкция (длинное кодирование):

1. CarPort считывает текущую кодировку из блока управления и отображает ее. Запиши отображаемое шестнадцатеричное значение в качестве резервной копии. В качестве альтернативы ты также можешь найти кодировку в диагностическом отчете.
2. Активируй или деактивируй нужные функции с помощью полей выбора (при наличии данных описания) или измени значения битов с помощью флажков, либо введи целые значения байтов напрямую в поле ввода Новое кодирование:.
3. Нажми Запись..., чтобы передать новую кодировку в блок управления.

Кодирование и право доступа

Некоторые блоки управления требуют права доступа перед записью новой кодировки. В этом случае CarPort перед передачей запросит у тебя ввод необходимого кода доступа. В новых автомобилях с SFD (Защита диагностики автомобиля) изменения кодирования могут быть дополнительно ограничены криптографическими механизмами защиты.

Тест исполнительных механизмов

Тест исполнительных механизмов позволяет целенаправленно управлять отдельными актуаторами (исполнительными механизмами) блока управления, чтобы проверить их электромеханическую функцию изолированно от нормального режима движения. Исполнительные механизмы — это все компоненты, которыми активно управляет блок управления для выполнения физического действия, например, клапаны, реле, электродвигатели, лампы или электромагнитные клапаны.

Типичные случаи применения:

• Поиск неисправностей: Проверка реакции исполнительного механизма на управление (например, щелкает ли реле, вращается ли мотор?).
• Контроль функционирования после ремонта: Убедиться, что вновь установленная деталь работает корректно.
• Проверка на герметичность: Целенаправленная активация отдельных клапанов для проверки давления.

В зависимости от диагностического протокола CarPort различает два режима работы: последовательный и выборочный тест исполнительных механизмов.

Последовательный тест исполнительных механизмов (KWP1281 / KWP2000)

При последовательном тесте исполнительных механизмов блок управления поочередно активирует все доступные исполнительные механизмы в строго заданной последовательности. При этом ты можешь шаг за шагом переключаться между отдельными актуаторами и наблюдать за их реакцией.

Пошаговая инструкция:

1. Открой вкладку Тест исполнительных механизмов в подключенном блоке управления.
2. Первый актуатор в последовательности активируется автоматически. CarPort отображает название текущего управляемого исполнительного механизма (если имеются данные описания).
3. Наблюдай за реакцией автомобиля (например, щелчок реле, движение заслонки, загорание лампы).
4. Нажми Далее, чтобы перейти к следующему исполнительному механизму в последовательности.
5. Чтобы снова активировать исполнительный механизм, нажми Активируй.
6. Если доступно, будут отображаться сопутствующие измеряемые величины, которые дают информацию о статусе исполнительного механизма (например, потребление тока, сигнал обратной связи).

Выборочный тест исполнительных механизмов (KWP2000 / UDS)

Выборочный тест исполнительных механизмов позволяет целенаправленно выбирать и индивидуально управлять определенными актуаторами без необходимости проходить всю последовательность. Это особенно эффективно, когда нужно проверить только одну конкретную деталь.

В KWP2000:

1. Нажми Начать сканирование..., чтобы определить поддерживаемые блоком управления исполнительные механизмы. CarPort сканирует доступные тесты и отображает их в списке.
2. Выбери нужный тест исполнительных механизмов из списка.
3. Запусти тест с помощью Старт.
4. Наблюдай за реакцией и отображаемыми измеряемыми величинами (если доступны).
5. Заверши тест с помощью Стоп.

В UDS:

В современных блоках управления с протоколом UDS доступны расширенные возможности:

1. CarPort автоматически определяет доступные тесты исполнительных механизмов на основе данных описания ODX и отображает их в списке с понятными названиями.
2. Выбери нужный тест.
3. В зависимости от исполнительного механизма можно настроить параметры управления (например, продолжительность, интенсивность, направление) — доступный объем зависит от конкретного блока управления.
4. Запусти тест с помощью Старт и заверши его с помощью Стоп.

Измеряемые величины во время теста (UDS):

Во время выполнения теста исполнительных механизмов CarPort автоматически отображает информацию о статусе, если блок управления ее предоставляет:

Дополнительно ты можешь добавить собственные измеряемые величины для мониторинга (например, потребление тока, температура, флаги ошибок), чтобы наблюдать за дополнительными диагностическими данными во время теста.

Окончание теста исполнительных механизмов:

После завершения всех шагов проверки CarPort отображает сообщение Проверка исполнительного механизма завершена. Если тест досрочно прерывается блоком управления (например, из-за обнаруженной ошибки или защитного отключения), появляется сообщение Тест исполнительных механизмов прерван ЭБУ.

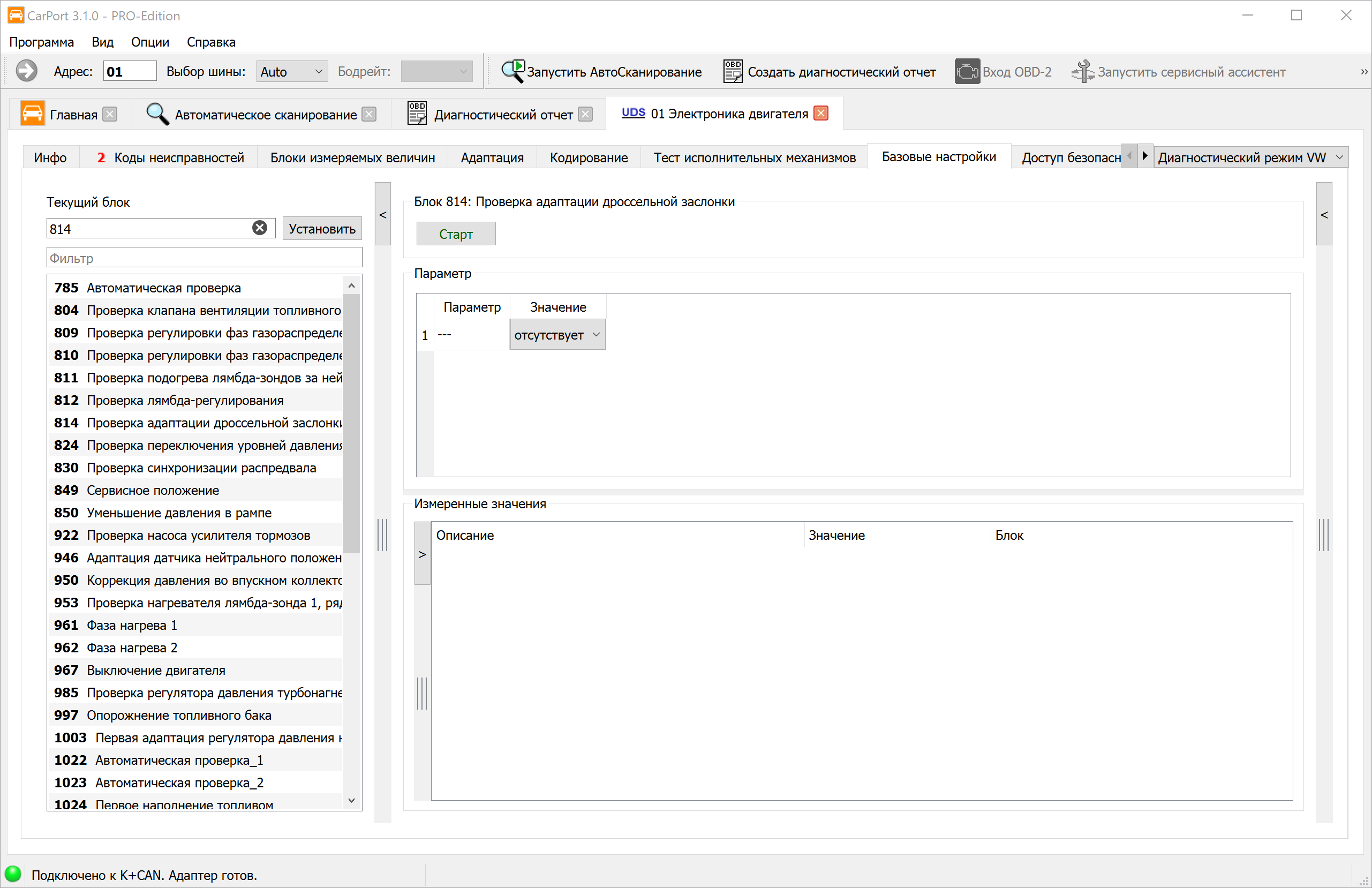

Базовая установка

Базовая установка (также Basic Settings) дает блоку управления команду на выполнение процедуры инициализации или калибровки. При этом блок управления приводит механический или электронный компонент в определенное исходное состояние или заново адаптирует его текущее положение или характеристики.

В отличие от адаптации, при которой ты вручную изменяешь значения, базовая установка выполняет автоматизированный процесс в самом блоке управления. CarPort при этом дает только команду на запуск — саму калибровку блок управления выполняет автономно.

Когда необходима базовая установка?

Базовая установка обычно требуется после замены или ремонта деталей, чтобы блок управления корректно распознал и откалибровал новые компоненты. Частые случаи применения:

• Адаптация дроссельной заслонки: После замены или очистки дроссельной заслонки блок управления должен заново измерить механические крайние положения (полностью закрыта / полностью открыта).
• Калибровка датчика угла поворота рулевого колеса: После работ с рулевым управлением или ходовой частью необходимо заново адаптировать нулевую точку датчика угла поворота рулевого колеса, чтобы ESP и системы помощи водителю работали корректно.
• Электрический стояночный тормоз (EPB): Перед заменой тормозных колодок стояночный тормоз необходимо перевести в режим обслуживания (отвести поршни). После установки он снова активируется и калибруется с помощью базовой установки.
• Прокачка контура охлаждения: После заполнения системы охлаждения (например, после замены радиатора или зубчатого ремня) блок управления запускает автоматический цикл прокачки, при котором насос и клапаны удаляют пузырьки воздуха из контура.

Процесс различается в зависимости от диагностического протокола.

Базовая установка в KWP1281 / KWP2000

В старых протоколах базовые установки организованы в пронумерованных блоках — аналогично блокам измеряемых величин.

Пошаговая инструкция:

1. Выбери нужный блок из списка или введи номер блока вручную (если данные описания отсутствуют).
2. Нажми Старт.
   • KWP1281: CarPort сначала считывает измеряемые величины выбранного блока и отображает их. Эти значения, как правило, напрямую связаны с базовой установкой и служат для контроля процесса.
   • KWP2000: CarPort запускает процедуру в блоке управления, не активируя базовую установку сразу. Если доступно, отображаются сопутствующие измеряемые величины.
3. Нажми Активировать, чтобы активировать саму базовую установку. Теперь блок управления выполнит необходимые шаги калибровки (например, перемещение дроссельной заслонки до упоров, измерение значений датчиков).
4. Наблюдай за отображаемыми измеряемыми величинами, чтобы отслеживать прогресс и результат базовой установки.
5. После завершения CarPort отобразит сообщение Базовая настройка завершена.
6. Нажми Деактивировать, чтобы завершить базовую установку и вернуться в нормальный режим работы.

Базовая установка в UDS

В блоках управления с протоколом UDS базовые установки сохранены как именованные процедуры в данных описания ODX.

Пошаговая инструкция:

1. CarPort отображает доступные базовые установки из данных ODX с понятными названиями (например, «Адаптация дроссельной заслонки», «Калибровка датчика угла поворота рулевого колеса»). Выбери нужную процедуру.
2. Нажми Старт, чтобы запустить процедуру. Базовая установка становится активной сразу — нет отдельного шага активации, как в KWP1281/KWP2000.
3. Отслеживай прогресс по отображаемым измеряемым величинам.
4. После успешного завершения CarPort отобразит сообщение Базовая настройка завершена.

Измеряемые величины во время базовой установки (UDS):

Аналогично тесту исполнительных механизмов, CarPort автоматически отображает информацию о статусе во время выполнения базовой установки, если блок управления ее предоставляет:

Дополнительно ты можешь добавить собственные измеряемые величины для мониторинга (например, обороты двигателя, температура, значения датчиков), чтобы держать под контролем другие важные параметры во время базовой установки.

Прерывание и сообщения об ошибках

Базовую установку можно в любой момент прервать вручную с помощью кнопки Стоп. Если блок управления самостоятельно прерывает процедуру (например, из-за невыполненных условий или обнаруженной ошибки), появляется сообщение Базовые установки прерваны ЭБУ. В этом случае тебе следует проверить отображаемые измеряемые величины и память неисправностей, чтобы определить причину.

Список оборудования

Список оборудования — это сохраненный в диагностическом интерфейсе шин данных (Gateway, адрес 19) перечень всех установленных в автомобиле блоков управления. Он служит центральным справочником того, какие электронные системы присутствуют в автомобиле.

Значение списка оборудования:

Список оборудования используется CarPort в нескольких местах:

• Выбор блока управления: На вкладке Установлено CarPort отображает только те блоки управления, которые отмечены в списке оборудования как установленные.
• AutoScan: При автоматическом сканировании на наличие ошибок целенаправленно опрашиваются блоки управления, перечисленные в списке оборудования, что значительно ускоряет процесс сканирования.

Когда необходимо корректировать список оборудования?

Как правило, список оборудования совпадает с фактической комплектацией автомобиля. Однако бывают ситуации, когда необходима ручная корректировка:

• Дооснащение компонентами: например, фаркоп с собственным блоком управления, дооснащение автономным отопителем или камерой заднего вида.
• Удаление блоков управления: например, демонтаж больше не нужной системы.
• Отсутствующие или неверные записи: В редких случаях заводской список оборудования может быть неполным или ошибочным.

Если блок управления физически установлен, но не внесен в список оборудования, он будет пропущен при AutoScan и не появится в выборе блоков управления в разделе Установлено. И наоборот, запись о несуществующем блоке управления приведет к ошибкам подключения при AutoScan.

Пошаговая инструкция:

1. Открой вкладку Список оборудования в подключенном блоке управления шлюза (Gateway, адрес 19).
2. CarPort отображает текущий список всех возможных блоков управления с галочкой для каждой системы, отмеченной как установленная.
3. Установи галочку для блоков управления, которые нужно добавить, или сними ее для блоков управления, которые больше не установлены.
4. Нажми Запись..., чтобы навсегда сохранить изменения в шлюзе.

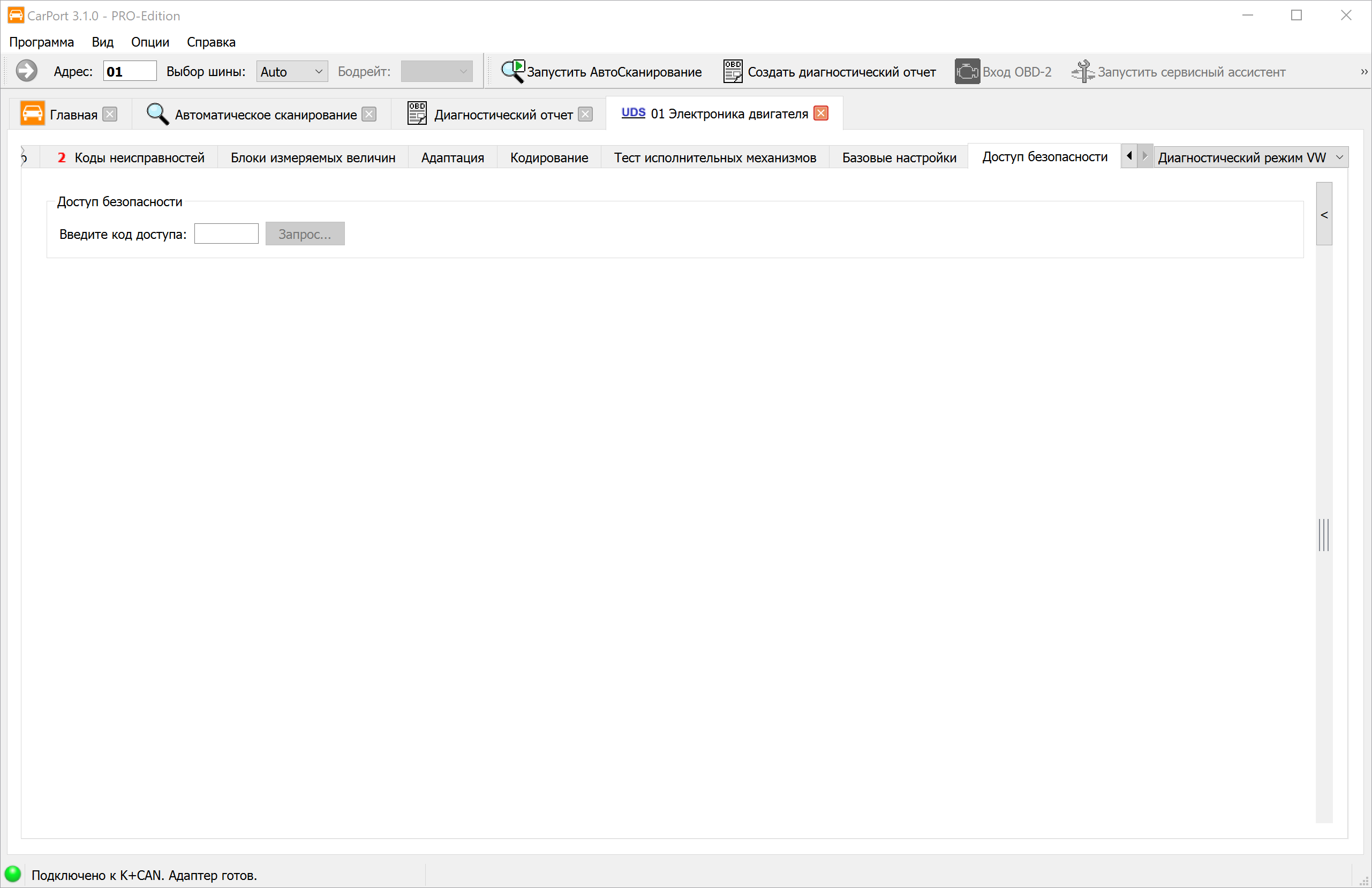

Право доступа

Право доступа — это защитный механизм, который разблокирует определенные диагностические функции блока управления только после ввода 5-значного цифрового кода. Это предотвращает случайное или несанкционированное изменение параметров, влияющих на безопасность или допуск к эксплуатации.

• Протоколы: Исключительно в KWP2000 и UDS. В KWP1281 вместо этого используется функция Логин / Кодирование II.

Какие функции защищены?

Право доступа обычно требуется для следующих действий:

• Адаптации (например, значения цикловой подачи форсунок, привязка ключей)
• Базовые установки (например, калибровка тормозов)
• Изменения кодирования в определенных блоков управления

Несколько уровней доступа:

Блок управления может иметь несколько кодов доступа, каждый из которых разблокирует различные функциональные области. Так, например, один код может разрешать адаптацию, в то время как другой код требуется для базовой установки.

Пошаговая инструкция:

1. Введи 5-значный код доступа в поле ввода или выбери подходящую запись из списка при наличии данных описания.
2. Нажми Запрос....
3. Подтверди запрос в появившемся диалоговом окне.
4. В случае успеха соответствующий функциональный уровень будет разблокирован. CarPort отобразит это в строке состояния.

Поведение при неверном вводе:

Если введен неверный код, блок управления блокирует дальнейшие попытки доступа на определенное производителем время ожидания (часто 10–30 секунд, при повторном неверном вводе — дольше). В течение этого времени блокировки блок управления отклоняет любой другой код — даже правильный.

Логин / Кодирование II

Функции Логин и Кодирование II являются защитными механизмами старых диагностических протоколов KWP1281 и KWP2000. Они выполняют задачу, аналогичную праву доступа, но отличаются по принципу работы.

Отличие от права доступа:

Логин:

Логин передает в блок управления код, который напрямую разблокирует или запускает определенную функцию. В отличие от права доступа, которое лишь открывает уровень разрешений, логин может немедленно вызвать изменение конфигурации.

Кодирование II:

Кодирование II комбинирует ввод кода с одновременным изменением кодировки. Это позволяет разблокировать функции, которые недоступны через обычное кодирование. Типичным примером является разблокировка системы круиз-контроля (GRA): путем ввода подходящего кода функция GRA активируется в блоке управления.

Пошаговая инструкция:

1. Введи код в поле ввода или выбери подходящую запись из списка при наличии данных описания.
2. Нажми Вход....
3. Подтверди действие в появившемся диалоговом окне.

SFD

SFD (Schutz der Fahrzeugdiagnose — Защита диагностики автомобиля) — это криптографический защитный механизм, который концерн Volkswagen использует в своих блоках управления начиная примерно с 2020 модельного года (Golf 8, Octavia 4, Seat Leon 4 и др.). В этих автомобилях он заменяет прежнее право доступа (Security Access) и защищает диагностические функции записи, такие как кодирование, адаптация и базовая установка, от несанкционированного доступа.

Отличие от права доступа:

Как распознать блок управления, защищенный SFD?

Если блок управления защищен SFD, CarPort после установки соединения отображает вкладку SFD. Вкладка Право доступа в этом случае отсутствует. Без предварительной разблокировки SFD функции записи (кодирование, адаптация, базовая установка) заблокированы — функции чтения, такие как чтение памяти неисправностей и измеряемых величин, остаются доступны без ограничений.

Разблокировка с помощью офлайн-метода:

CarPort поддерживает разблокировку SFD с помощью офлайн-метода. При этом сначала генерируется индивидуальный для автомобиля токен, который затем обменивается на код разблокировки (ключ) во внешнем сервисе (у стороннего провайдера).

Пошаговая инструкция:

1. Открой вкладку SFD в подключенном блоке управления. В разделе Статус SFD отображается текущее состояние защиты.
2. В разделе Управление SFD выберите опцию Сгенерировать SFD-токен и нажмите Применить.
3. Блок управления генерирует индивидуальный токен, который отображается в CarPort. Дополнительно отображается номер кузова (VIN).
4. Скопируй оба значения (токен и VIN). С помощью кнопки Сохранить в файл... ты можешь удобно сохранить оба значения в текстовый файл.
5. Открой онлайн-сервис провайдера SFD (стороннего провайдера) и введи там токен и VIN, чтобы получить код разблокировки (ключ).
6. Вернись в CarPort. В разделе Управление SFD выбери опцию Разблокировать с помощью SFD-ключа, введи полученный ключ и нажми Применить.
7. При успешной разблокировке CarPort отобразит подтверждение. Теперь доступны диагностические функции записи.

Специальные функции

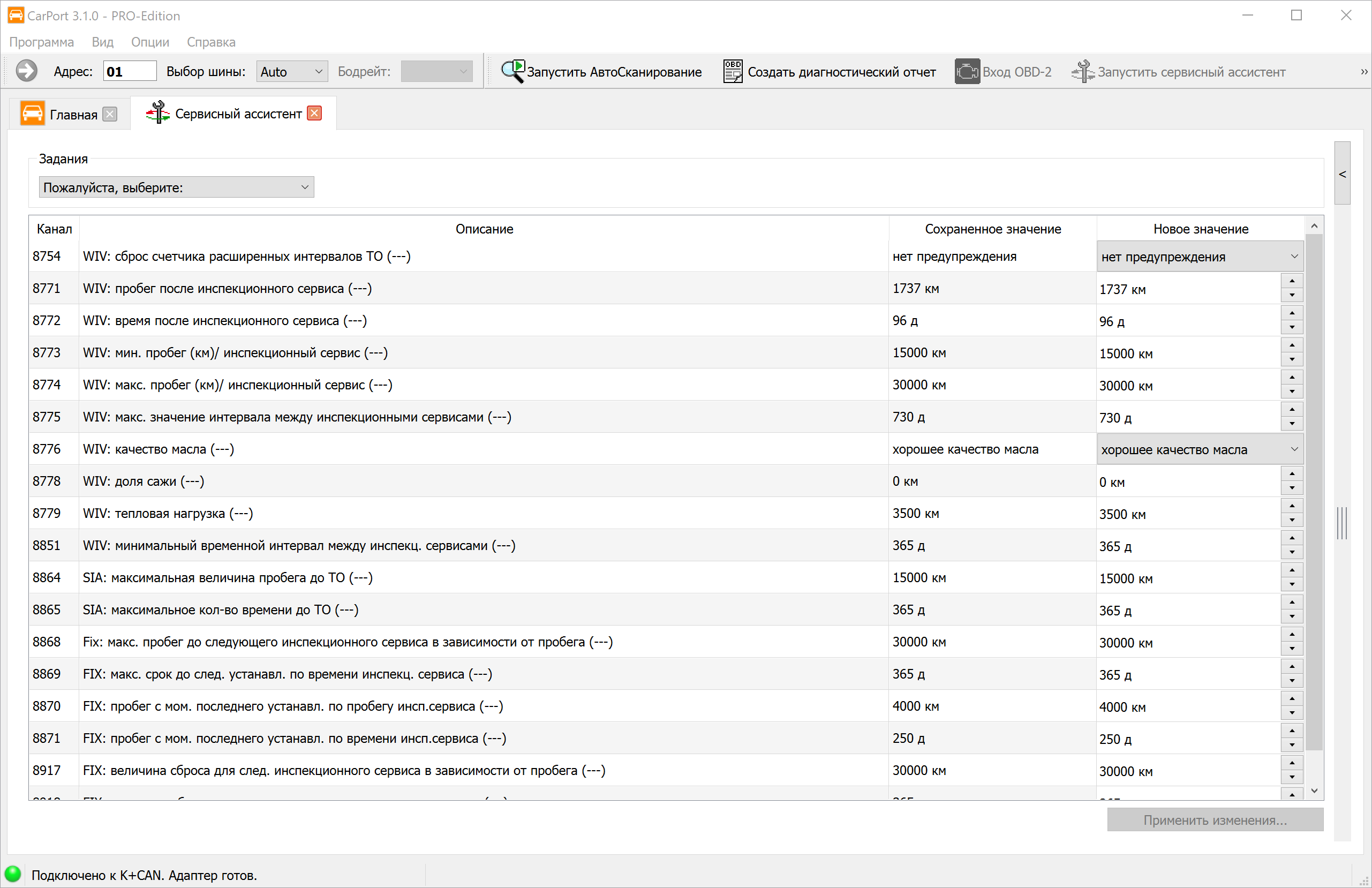

Сервисный ассистент

Автомобили концерна Volkswagen оснащены индикатором сервисных интервалов, который напоминает водителю о необходимости проведения технического обслуживания (например, замена масла, инспекционный сервис). Эти данные об интервалах сохраняются в комбинации приборов (спидометре) в виде каналов адаптации и обычно включают оставшееся расстояние (в км) и оставшееся время (в днях) до следующего обслуживания.

После проведения технического обслуживания эти счетчики необходимо сбросить вручную, чтобы индикатор сервисных интервалов работал корректно. Технически это делается через функцию Адаптация комбинации приборов — соответствующие каналы должны быть по отдельности установлены на нужные значения.

Сервисный ассистент в CarPort значительно упрощает этот процесс: он объединяет все соответствующие параметры сервисных интервалов в наглядном виде и позволяет выполнить сброс в несколько кликов — тебе не нужно знать отдельные каналы адаптации и их заданные значения.

Функции:

• Наглядное представление: Все каналы адаптации, относящиеся к сервисным интервалам, отображаются с их текущими и новыми значениями.
• Предустановленные задачи: В разделе Задания доступны частые сценарии обслуживания в виде предустановленных групп выбора (например, сброс только интервала замены масла, сброс замены масла + инспекционного сервиса). Выбор задачи автоматически отмечает соответствующие каналы адаптации с правильными целевыми значениями.
• Предварительный просмотр изменений: Все каналы, значения которых будут изменены выбранной задачей, выделены желтым цветом — так ты точно видишь перед применением, какие параметры будут адаптированы.

Пошаговая инструкция:

1. Запусти сервисный ассистент через меню Опции → Запустить сервисный ассистент или с помощью одноименной кнопки на панели инструментов.
2. Выбери в разделе Задания нужную сервисную задачу (например, замена масла, инспекционный сервис или и то, и другое).
3. Проверь выделенные желтым цветом изменения в обзоре. При необходимости ты можешь изменить отдельные значения вручную.
4. Нажми на Применить изменения..., чтобы передать изменения в блок управления.
5. Выключите и снова включите зажигание, чтобы комбинация приборов приняла новые значения и индикатор сервисных интервалов обновился.

Удаление всех кодов неисправностей

Эта функция позволяет очистить память неисправностей всех блоков управления в автомобиле одной командой, без необходимости открывать каждый блок управления по отдельности и удалять ошибки вручную. Это особенно полезно после масштабных ремонтных работ, при которых коды неисправностей появились сразу в нескольких системах.

Предварительное условие:

Прежде чем функция станет доступной, необходимо полностью завершить AutoScan. Это гарантирует, что ты знаешь текущий статус ошибок всех блоков управления и осознанно принимаешь решение об очистке памяти неисправностей.

Методы удаления в зависимости от типа автомобиля:

CarPort использует различные методы удаления в зависимости от физического интерфейса:

• Шина CAN: CarPort использует широковещательную команду (Broadcast), которая одновременно принимается и обрабатывается всеми блоками управления. Благодаря этому память неисправностей очищается почти одновременно — процесс занимает всего несколько секунд, независимо от количества блоков управления.
• K-линия: Поскольку по K-линии широковещательная передача невозможна, CarPort отправляет команду на удаление поочередно каждому отдельному блоку управления, в котором при AutoScan были обнаружены коды неисправностей. Этот процесс может занять несколько минут в зависимости от количества затронутых блоков управления.

Пошаговая инструкция:

1. Выполни полный AutoScan, чтобы опросить все блоки управления и их коды неисправностей.
2. Нажми на Стереть все коды неисправностей... на панели инструментов или выбери эту опцию через меню Опции → Стереть все коды неисправностей....
3. Подтверди запрос на удаление в появившемся диалоговом окне.
4. CarPort выполнит процесс удаления и отобразит его прогресс.
5. После завершения рекомендуется выполнить повторный AutoScan, чтобы убедиться, что память неисправностей всех блоков успешно очищена.

Режим диагностики (UDS)

В блоках управления с протоколом UDS диагностическая связь работает в различных диагностических сессиях (Diagnostic Sessions). Каждая сессия определяет, какие команды принимает блок управления и какие функции разрешены. При установке соединения CarPort автоматически переключается в подходящий режим, однако в определенных ситуациях может потребоваться переключить режим вручную.

Переключение режима диагностики:

При открытом UDS-соединении в правом верхнем углу окна блока управления находится выпадающий список для выбора режима диагностики. Доступны следующие режимы:

Когда необходимо менять режим вручную?

Как правило, ручное переключение не требуется, так как CarPort автоматически устанавливает Диагностический режим VW. Однако некоторые специальные функции — в частности, отдельные опции кодирования — требуют перехода в Режим конца линии (EOL) или Режим разработки.

Журналы отладки (Debug-Logs)

Если при диагностике возникают проблемы — например, ошибки связи, обрывы соединения или неожиданные сообщения об ошибках — CarPort может записать всю связь с автомобилем в виде журнала отладки (Debug-Log). Эти журналы содержат подробную информацию обо всех отправленных и полученных сообщениях, внутренних этапах обработки, а также о возможных ошибках или исключениях.

Журналы отладки — важнейший инструмент для нашей команды разработчиков при анализе причин проблемы. Поэтому при обращении в службу поддержки тебя, как правило, попросят создать журнал отладки и отправить его нам.

Пошаговая инструкция:

1. Активируй запись журнала отладки через меню Опции → Записать журналы отладки.
2. Откроется диалоговое окно с указанием места сохранения. Путь по умолчанию — это папка для отладки, заданная в Настройках программы.
3. Выполняй диагностику в обычном режиме до тех пор, пока не возникнет проблема (например, ошибка связи, неожиданное сообщение об ошибке).
4. Закрой CarPort.
5. Автоматически откроется окно Проводника Windows с папкой, в которой были сохранены журналы отладки. Файлы журналов содержат метку времени в имени файла, поэтому ты легко сможешь найти нужный файл.
6. Отправьте файл журнала по электронной почте в нашу службу поддержки, чтобы команда разработчиков могла проанализировать причину.

Настройки программы

Через меню Программа → Настройки... можно открыть глобальную конфигурацию. Настройки разделены на несколько вкладок:

Общее:

Здесь находятся основные настройки программы:

• Язык: Задает язык интерфейса пользователя (требуется перезапуск).

• Автоматический выбор блока управления: Автоматически показывать выбор ЭБУ, если применимо
  Для автомобилей с шиной CAN (и шлюзом) выбор блока управления открывается автоматически, как только интерфейс будет распознан.

• Вкладки в фоновом режиме: Открыть вкладки ЭБУ в фоновом режиме
  Вкладки блоков управления открываются в фоновом режиме, чтобы не отвлекать тебя от текущего экрана.

• Ручной выбор автомобиля в AutoScan: AutoScan: Отключить автоматическую идентификацию автомобиля
  Отключает автоматическое распознавание автомобиля. Это заставляет диалоговое окно AutoScan всегда запрашивать ручной выбор (например, списка сканирования). Полезно для особых сценариев диагностики.

• Оптимизация базы данных: Отключить предварительную загрузку базы данных (не рекомендуется)
  Отключает загрузку базы данных при запуске. Внимание: Хотя это и ускоряет запуск программы, но может привести к задержкам и тайм-аутам во время диагностики.

• Формат экспорта CSV: Разделитель полей:
  Настраивает разделитель для файлов журналов (например, для измеряемых величин). По умолчанию используется запятая ,, а в регионах с десятичной запятой (например, в Германии) автоматически используется точка с запятой ; для обеспечения совместимости с Excel.

• Директории: Здесь ты определяешь места сохранения для различных файлов:

  • Этикетки: Место сохранения файлов описаний.
  • Журналы: Целевая папка для записанных измеряемых величин (CSV).
  • Отчёты: Целевая папка для диагностических отчетов (PDF).
  • Отладка: Место сохранения технических журналов отладки.

KKL-интерфейс:

Специфические настройки для связи по K-линии (старые автомобили):

• COM-порт: Ручной выбор COM-порта, если автоматическое распознавание не удалось.
• Время простоя шины: Время ожидания в секундах, которое интерфейс выдерживает перед отправкой. Полезно при нестабильных соединениях (стандартных значений обычно достаточно).
• Быстрая инициализация: Активирует ускоренный протокол соединения для KWP2000. Отключите эту опцию, если возникают проблемы с соединением.

Мастерская:

• Информация о мастерской: Здесь ты можешь указать данные своей компании (номер оборудования, номер импортера, код мастерской). Эти данные передаются в блок управления при операциях записи (например, при кодировании) и сохраняются там. Примечание: Оставьте поля пустыми, чтобы сохранить информацию, которая уже сохранена в блоке управления.

Приложение

Список известных кодов доступа

01 – Блок управления двигателем (ECU)

Типичные применения:

• Адаптация оборотов холостого хода
• Изменение значений EGR (рециркуляции отработавших газов)
• Регулировка цикловой подачи топлива
• Обслуживание DPF и принудительная регенерация

03 – Электроника тормозной системы (ABS/ESP)

Типичные применения:

• Калибровка/настройка датчика угла поворота рулевого колеса (G85)
• Перекодирование системы ESP после ремонта
• Адаптация XDS (электронной блокировки дифференциала)
• Настройка блока управления ABS после замены

09 – Блок управления бортовой сети

Типичные применения:

• Функции Coming-Home/Leaving-Home
• Блокировка дверей при наборе скорости
• Функции стеклоподъемников
• Адаптация освещения

17 – Панель приборов (Комбинация приборов)

Типичные применения:

• Сброс сервисного интервала
• Настройка параметров индикации
• Настройки, связанные с иммобилайзером

34 – Регулировка дорожного просвета / Пневмоподвеска

Типичные применения:

• Калибровка высоты автомобиля (занижение/завышение)
• Повторная адаптация базового положения после ремонта
• Настройка датчиков дорожного просвета
• Базовая установка пневмоподвески

44 – Усилитель рулевого управления

46 – Система комфорта (Центральный замок)

Типичные применения:

• Автоматическая блокировка при наборе скорости
• Звуковой сигнал при блокировке/разблокировке
• Открытие одной двери или всех дверей
• Закрытие окон с пульта ДУ

55 – Корректор фар

5F – Информационно-развлекательная система

6C – Камера заднего вида

Другие блоки управления
