Le recyclage des gaz d’échappement (RGE) renvoie une partie des gaz d’échappement dans le circuit d’admission. Les gaz refroidis et pauvres en oxygène abaissent la température de pointe de combustion et donc les émissions d’oxydes d’azote (NOₓ). Des composants RGE encrassés de suie ou grippés entraînent une perte de puissance, un mode dégradé, une surconsommation, des fumées noires et des défauts du type « écart de régulation du recyclage des gaz d’échappement ».
Sur les MQB diesel, tu pilotes le diagnostic RGE avec CarPort via les réglages de base du calculateur 01 – Electronique moteur. Là, selon le moteur et la version du logiciel, plusieurs routines sont disponibles : contrôles de fonctionnement actifs, adaptations (apprentissage de valeurs) et contrôles manuels de différents actionneurs.
⚠️ Ce guide explique ce que fait chaque routine RGE. N’exécute des adaptations et des contrôles que s’il y a une raison concrète (remplacement de pièce, nettoyage, défaut mémorisé) – pas « par précaution ».
1. RGE haute pression et basse pression – la différence
Les MQB-TDI modernes (p. ex. EA288, Euro 6) possèdent souvent deux circuits RGE distincts que le calculateur combine selon le point de fonctionnement. Chacun a ses propres soupapes, radiateurs et réglages de base.
| RGE haute pression (RGE HP) | RGE basse pression (RGE BP) | |
|---|---|---|
| Prélèvement des gaz d’échappement | avant la turbine (gaz d’échappement chauds directement issus du collecteur d’échappement) | après le filtre à particules diesel (gaz d’échappement épurés et plus froids) |
| Introduction | après le papillon dans le collecteur d’admission | avant le compresseur (entrée du turbocompresseur) |
| Trajet / réaction | court, régulation rapide | long, mélange plus régulier |
| Plage d’action | surtout montée en température et charge faible/moyenne | surtout charge et régime plus élevés |
| Particularité | gaz d’échappement non filtrés et chargés de suie → tend au calaminage de la soupape et du radiateur | gaz d’échappement filtrés → moins d’encrassement du circuit d’admission, moindre pénalité de consommation |
| Composants supplémentaires | soupape RGE, radiateur RGE avec bypass | soupape RGE BP, volet des gaz d’échappement (crée le différentiel de pression), capteur de pression différentielle, radiateur RGE BP |
En bref : la RGE haute pression réagit vite et couvre la montée en température et la plage de charge basse, mais s’encrasse davantage. La RGE basse pression utilise les gaz d’échappement déjà filtrés en aval du FAP, travaille plus proprement et plus sobrement et prend surtout en charge la plage de charge élevée. Pour fonctionner, elle a besoin du volet des gaz d’échappement afin de créer le différentiel de pression nécessaire, et d’un capteur de pression différentielle pour mesurer la quantité recyclée.
2. Aperçu des réglages de base pertinents

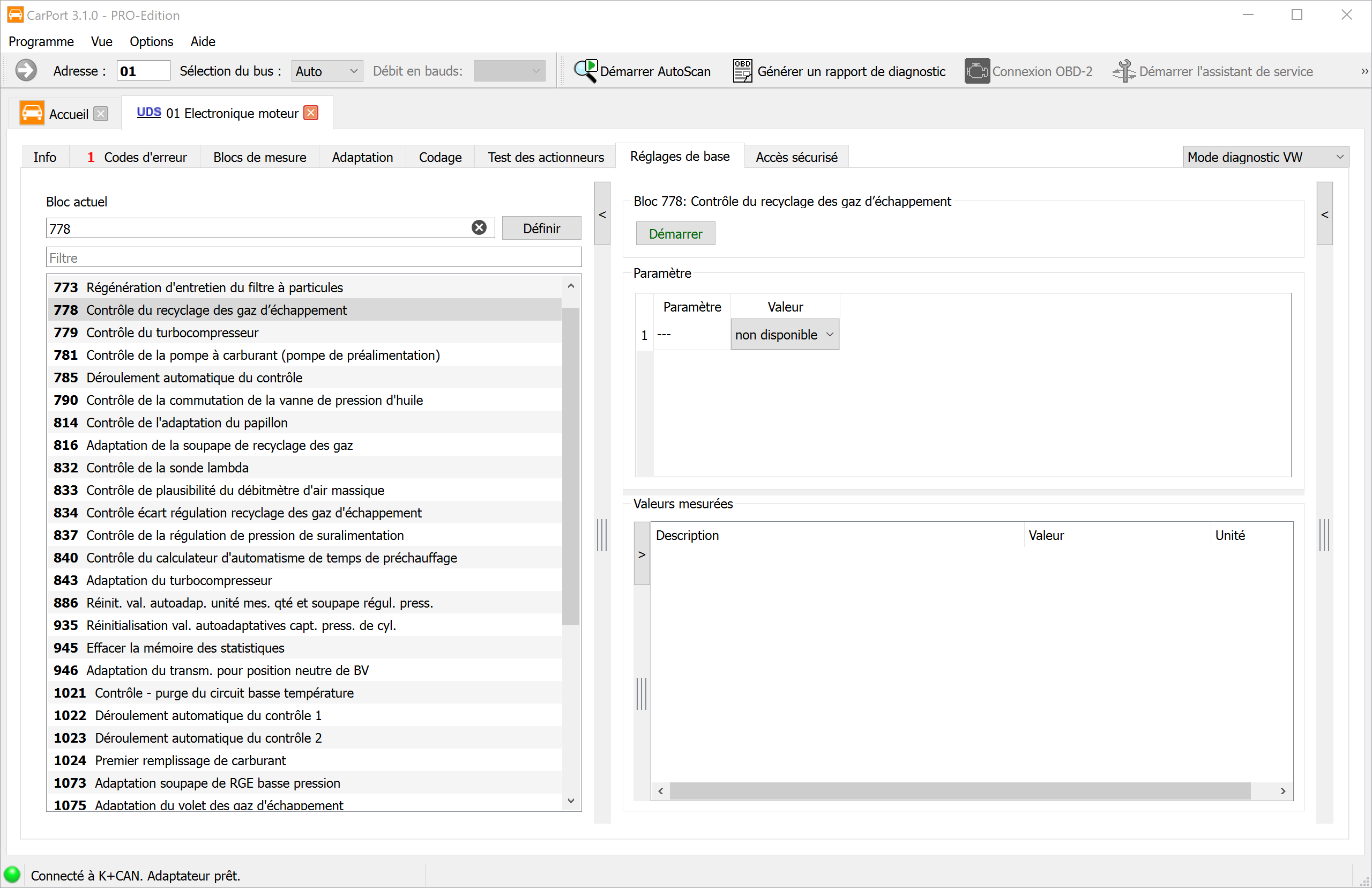

Dans la liste des blocs des réglages de base, tu trouves les routines RGE. Leur visibilité dépend du moteur, de la version du logiciel et de l’équipement (tous les moteurs n’ont pas de RGE basse pression).
| Bloc | Réglage de base | Objectif |
|---|---|---|
| 778 | Contrôle du recyclage des gaz d’échappement | Test de fonctionnement actif du circuit RGE |
| 816 | Adaptation de la soupape de recyclage des gaz | Réapprend les fins de course de la soupape RGE |
| 834 | Contrôle écart régulation recyclage des gaz d’échappement | Vérifie la concordance entre le taux de RGE de consigne et réel |
| 1073 | Adaptation soupape de RGE basse pression | Réapprend les fins de course de la soupape RGE BP |
| 1075 | Adaptation du volet des gaz d’échappement | Réapprend les fins de course du volet des gaz d’échappement |
| 1076 | Adaptation du capteur de pression différentielle recyclage des gaz basse pression | Référence le point zéro du capteur de pression différentielle de la RGE BP |
| 1088 | Contrôle manuel de la soupape de recyclage des gaz basse pression | Commande pilotée par l’utilisateur pour vérifier la mobilité |
| 1089 | Contrôle manuel volet des gaz d’échappement | Commande pilotée par l’utilisateur du volet des gaz d’échappement |
| 1245 | Contrôle automatique du filtre RGE basse pression | Contrôle du filtre RGE BP piloté par le calculateur |
Contrôle, adaptation et contrôle manuel : Un contrôle ne fait que constater si un composant fonctionne (résultat réussi/échoué), sans modifier durablement les valeurs d’apprentissage. Une adaptation, en revanche, modifie de façon ciblée les valeurs d’apprentissage du calculateur (p. ex. les fins de course après un remplacement). Un contrôle manuel te laisse la commande, pour que tu puisses observer toi-même le mouvement.
🔧 Règle générale sur l’état du moteur – moteur en marche ou non ?
- Les contrôles (blocs 778, 834, 1245) se déroulent moteur en marche, chaud, au ralenti. Le calculateur commande activement la soupape et mesure la réaction (p. ex. la masse d’air) – un flux réel de gaz d’échappement ou d’air est donc nécessaire. Lors du contrôle, la soupape RGE est ouverte et fermée en alternance ; la masse d’air doit alors réagir de façon mesurable.
- Les adaptations (blocs 816, 1073, 1075, 1076) et les contrôles manuels (blocs 1088, 1089) se déroulent contact mis et moteur coupé. Les fins de course ou le point zéro du capteur sont appris sans flux de gaz d’échappement, l’actionneur étant déplacé et observé sans combustion. Veille alors à une tension de bord stable (valeur indicative env. 12,5 V).
⚠️ À ne pas confondre : le bloc
1076« Adaptation du capteur de pression différentielle recyclage des gaz basse pression » concerne le capteur du circuit RGE basse pression – et non le capteur de pression différentielle du FAP. Pour les travaux sur le filtre à particules, un autre bloc est compétent.
3. Prérequis
- L’interface de diagnostic est connectée (la barre d’état en bas affiche p. ex. « Connecté à … Adaptateur prêt. »)
- Le calculateur 01 – Electronique moteur est ouvert, onglet Réglages de base
- Le travail déclencheur est terminé (soupape/radiateur nettoyé ou remplacé, connecteurs et durites bien en place et étanches)
- État du moteur selon la routine (voir la règle générale de la section 2) : contrôles actifs moteur en marche, chaud, au ralenti, adaptations et contrôles manuels contact mis, moteur coupé. Le calculateur impose la condition et interrompt si elle n’est pas remplie
- Tension de bord stable (brancher un chargeur si nécessaire)
- Lire au préalable la mémoire de défauts du calculateur moteur et l’effacer après avoir corrigé la cause
4. Contrôle du recyclage des gaz d’échappement
Le contrôle du recyclage des gaz d’échappement (bloc 778) est un test de fonctionnement actif, pas un apprentissage. Il se déroule moteur en marche, chaud, au ralenti – seul ce cas offre un flux réel de gaz d’échappement et d’air dont la réaction est mesurable. Après un clic sur Démarrer, le calculateur commande la soupape RGE de façon ciblée – il l’ouvre et la ferme – et observe la réaction des autres capteurs, surtout la masse d’air (débitmètre d’air massique) :
- Quand la soupape s’ouvre, des gaz d’échappement recyclés affluent dans le circuit d’admission et chassent l’air frais – la masse d’air mesurée doit baisser de façon mesurable.
- Quand la soupape se referme, la masse d’air remonte.
Si la masse d’air réagit comme attendu, le circuit RGE est considéré comme fonctionnel. Si la réaction est absente ou trop faible, cela indique une soupape grippée, calaminée ou non étanche, des conduits obstrués ou un actionneur défectueux. Le calculateur signale le résultat comme réussi / échoué ; les valeurs d’apprentissage ne sont pas modifiées durablement.
En complément, le bloc 834 « Contrôle écart régulation recyclage des gaz d’échappement » vérifie si la quantité réellement recyclée correspond à la quantité demandée par le calculateur – un écart trop grand est le déclencheur classique du défaut « écart de régulation du recyclage des gaz d’échappement ».
5. Adaptation de la soupape de recyclage des gaz
L’adaptation de la soupape de recyclage des gaz (bloc 816) est un apprentissage et se déroule contact mis et moteur coupé (tension de bord stable, valeur indicative env. 12,5 V) : le calculateur amène la soupape RGE à ses butées mécaniques (entièrement fermée et entièrement ouverte) et enregistre les valeurs de position correspondantes du capteur de position comme nouvelles valeurs d’apprentissage. Comme aucune réaction du flux de gaz d’échappement n’est mesurée ici, le moteur peut – et doit – rester à l’arrêt.
Ainsi, la régulation sait de nouveau exactement quelle valeur de commande correspond à quelle position réelle de la soupape. L’adaptation est surtout nécessaire :
- après le remplacement de la soupape RGE,
- après le nettoyage de la soupape (frottement/fin de course modifiés par l’élimination des dépôts),
- lorsqu’un défaut indique une position de soupape non plausible ou un réglage de base manquant.
Sans cette adaptation, le calculateur travaille avec les anciennes valeurs de position – la régulation devient imprécise, le taux de RGE n’est plus correct et de nouveaux défauts d’écart de régulation menacent. Contrairement au contrôle de l’étape 4, l’adaptation modifie durablement les valeurs d’apprentissage enregistrées.
Pour le circuit basse pression, les adaptations correspondantes existent sous forme de blocs distincts : 1073 (soupape RGE BP), 1075 (volet des gaz d’échappement) et 1076 (capteur de pression différentielle).
6. Contrôle manuel de la soupape de recyclage des gaz basse pression
Le contrôle manuel de la soupape de recyclage des gaz basse pression (bloc 1088) te laisse commander toi-même la soupape RGE BP au lieu de confier tout le déroulement au calculateur. Il se déroule contact mis et moteur coupé, afin que l’actionneur puisse être manœuvré et observé sans danger, sans flux de gaz d’échappement. Tu imposes une position (ouvrir/fermer ou pas à pas) et observes le retour de position et le mouvement de la soupape.
Le but est le contrôle de mobilité mécanique : la soupape RGE basse pression se trouve dans le flux de gaz d’échappement en aval du FAP et peut devenir dure ou se gripper à cause des dépôts de suie. Lors du contrôle manuel, tu détectes :
- si la soupape suit l’ordre de commande proprement et complètement,
- si elle accroche, coince ou réagit avec retard à un endroit,
- si le retour de position correspond à la position commandée.
Cela permet d’évaluer précisément si la soupape est encore en bon état, doit être nettoyée ou remplacée – avant de réaliser une adaptation ou de changer inutilement une pièce. Pour le volet des gaz d’échappement, le bloc 1089 propose le même contrôle manuel ; 1245 contrôle en revanche le filtre RGE BP automatiquement (piloté par le calculateur).
7. Vérifier le résultat
- Efface la mémoire de défauts et relis-la – aucun nouveau défaut RGE (écart de régulation, position de soupape, pression différentielle) ne doit être enregistré.
- Contrôle la plausibilité des valeurs RGE dans les blocs de mesure, p. ex. le taux de RGE de consigne et réel, la masse d’air et la position de la soupape. Soupape fermée, la masse d’air doit correspondre au besoin en air frais.
- Fais un court essai routier – si possible avec le diagnostic branché – sur différents points de charge et vérifie que la RGE régule proprement et qu’aucun défaut ne revient.
8. Pièges et remarques
- Corriger d’abord la cause : l’adaptation et le contrôle supposent un composant mécaniquement intact. Une soupape calaminée et grippée ne redevient pas mobile grâce à l’apprentissage – d’abord nettoyer/remplacer, ensuite adapter.
- Choisir le bon circuit : la RGE haute pression et basse pression ont des soupapes et des blocs distincts. Vérifie d’abord quel circuit est concerné et choisis le bloc adéquat (778/816 pour la HP, 1073/1075/1076/1088/1089/1245 pour la BP).
- Respecter l’ordre : l’enchaînement le plus judicieux est généralement manuel/contrôle → nettoyer ou remplacer → adapter → contrôler de nouveau. Une adaptation avant la réparation ne fait qu’apprendre le mauvais état.
- Les conditions viennent du calculateur : quelles valeurs sont affichées et quels prérequis (moteur coupé/en marche, température, tension) s’appliquent, c’est le calculateur qui les impose ; si les conditions ne sont pas remplies, la routine ne se lance pas.
- Ne pas confondre le capteur de pression différentielle : le capteur de
pression différentielle de la RGE BP (bloc
1076) n’est pas le capteur de pression différentielle du FAP – veille au bon circuit et à la bonne référence. - Blocs manquants : selon le moteur, la version du logiciel et le codage, tous les blocs ne sont pas visibles ou sont nommés légèrement différemment – c’est normal et ne constitue pas un défaut. Si le moteur n’a pas de RGE basse pression, les blocs correspondants sont totalement absents.
