배기 가스 재순환(EGR) 은 배기가스의 일부를 흡기계로 되돌려 보냅니다. 냉각되고 산소가 적은 배기가스는 연소 최고 온도를 낮추어 질소산화물(NOₓ) 배출 을 줄입니다. 매연으로 오염되거나 고착된 EGR 부품은 출력 저하, 비상 운전(림프 홈), 연료 소비 증가, 검은 매연, 그리고 “배기 가스 재순환 제어 편차”와 같은 고장 기록을 유발합니다.

MQB 디젤에서는 CarPort로 제어 장치 01 – 엔진 전자시스템 의 기본 설정 을 통해 EGR 진단을 실행합니다. 그곳에는 – 엔진과 소프트웨어 버전에 따라 – 여러 루틴이 제공됩니다: 능동 기능 점검, 어댑테이션(학습값 학습), 그리고 개별 액추에이터의 수동 점검 입니다.

⚠️ 이 안내는 각 EGR 루틴이 무엇을 하는지 설명합니다. 어댑테이션과 점검은 구체적인 사유(부품 교체, 청소, 저장된 고장)가 있을 때만 실행하고 “의심만으로” 하지 마십시오.

1. 고압 EGR와 저압 EGR – 그 차이

최신 MQB-TDI(예: EA288, Euro 6)는 흔히 두 개 의 분리된 EGR 경로를 가지며, 제어 장치가 운전 지점에 따라 두 경로를 조합합니다. 두 경로 모두 자체 밸브, 쿨러, 기본 설정을 갖추고 있습니다.

요약하면: 고압 EGR 는 빠르게 반응하여 워밍업과 저부하 영역을 담당하지만 매연이 더 많이 낍니다. 저압 EGR 는 DPF 뒤의 이미 정화된 배기가스를 이용하여 더 깨끗하고 연비에 유리하게 작동하며 주로 고부하 영역을 담당합니다. 이것이 작동하려면 필요한 압력차를 형성하기 위한 배기가스 플랩 과, 되돌린 양을 파악하기 위한 차압 센서 가 필요합니다.

2. 관련 기본 설정 개요

기본 설정의 블록 목록에서 EGR 루틴을 찾을 수 있습니다. 그중 어떤 것이 보이는지는 엔진, 소프트웨어 버전, 사양에 따라 다릅니다(모든 엔진이 저압 EGR를 갖춘 것은 아닙니다).

점검 vs. 어댑테이션 vs. 수동 점검: 점검 은 부품이 작동하는지 여부 만 확인하며(결과는 합격/불합격), 학습값을 영구적으로 변경하지 않습니다. 반면 어댑테이션 은 제어 장치의 학습값 을 의도적으로 변경합니다(예: 교체 후 끝 위치). 수동 점검 은 작동을 사용자에게 맡겨 움직임을 직접 관찰할 수 있게 합니다.

🔧 엔진 상태 기준 – 엔진을 켜는가, 켜지 않는가?

• 점검(블록 778, 834, 1245)은 엔진이 작동하고 정상 온도로 데워진 상태 의 공회전에서 실행됩니다. 제어 장치가 밸브를 능동적으로 작동시키고 그 반응(예: 공기 질량)을 측정합니다 – 이를 위해서는 실제 배기가스 및 공기 흐름이 필요합니다. 점검 시 EGR 밸브가 번갈아 열리고 닫히며, 공기 질량이 그에 따라 측정 가능한 형태로 반응해야 합니다.
• 어댑테이션(블록 816, 1073, 1075, 1076)과 수동 점검 (블록 1088, 1089)은 점화 ON, 엔진 OFF 에서 실행됩니다. 끝 위치 또는 센서 영점은 배기가스 흐름 없이 학습되고, 액추에이터는 연소 없이 움직여 관찰합니다. 이때 안정적인 차량 전원 전압(기준값 약 12.5 V)을 확보하십시오.

⚠️ 혼동하지 마십시오: 블록 1076 “저압 EGR 차압 센서 어뎁테이션”은 저압 EGR 경로 의 센서에 해당하며, DPF 차압 센서에 대한 것이 아닙니다. 미립자 필터 작업에는 다른 블록이 사용됩니다.

3. 사전 조건

• 진단 인터페이스가 연결되어 있어야 합니다(하단 상태 표시줄에 예: “연결됨 … 어댑터 준비 완료.”)
• 제어 장치 01 – 엔진 전자시스템 이 열려 있고, 기본 설정 탭이 선택되어 있어야 합니다
• 원인이 된 작업이 완료 되어 있어야 합니다(밸브/쿨러 청소 또는 교체, 커넥터와 호스가 확실하게 밀착)
• 루틴에 따른 엔진 상태(2장의 기준 참조): 능동 점검 은 엔진이 작동하고 정상 온도로 데워진 상태 의 공회전에서, 어댑테이션 과 수동 점검 은 점화 ON, 엔진 OFF 에서 실행합니다. 조건은 제어 장치가 규정하며, 충족되지 않으면 중단합니다
• 안정적인 차량 전원 전압(필요 시 충전기 연결)
• 사전에 엔진 제어 장치의 고장 메모리 를 읽어 들이고, 원인 해결 후 삭제해 둘 것

4. 배기 가스 재순환 점검

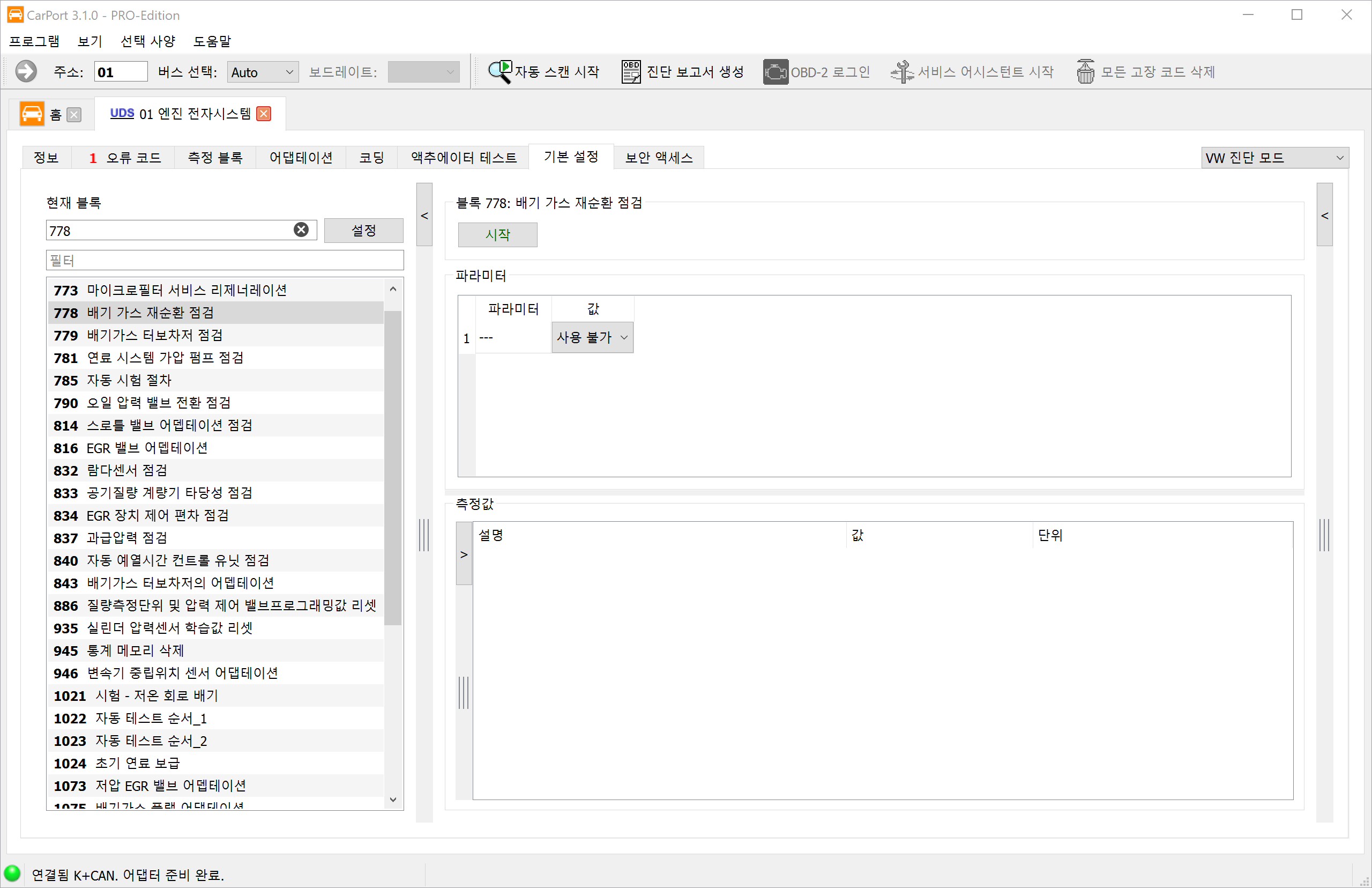

배기 가스 재순환 점검(블록 778)은 능동 기능 테스트 이며 학습 과정이 아닙니다. 엔진이 작동하고 정상 온도로 데워진 상태 의 공회전에서 실행됩니다 – 그때에만 반응을 측정할 수 있는 실제 배기가스 및 공기 흐름이 존재합니다. 시작 을 클릭하면 제어 장치는 EGR 밸브 를 의도적으로 작동시켜 – 열고 닫으며 – 그 과정에서 나머지 센서류의 반응, 특히 공기 질량(공기질량계량기)을 관찰합니다:

• 밸브가 열리면 되돌려진 배기가스가 흡기계로 흘러들어 신선 공기를 밀어냅니다 – 측정되는 공기 질량은 측정 가능한 형태로 감소 해야 합니다.
• 밸브가 다시 닫히면 공기 질량이 원래대로 상승합니다.

공기 질량이 예상대로 반응하면 EGR 경로는 정상 작동 하는 것으로 판단됩니다. 반응이 없거나 너무 작으면 밸브의 고착, 코킹 또는 누설, 통로 막힘, 또는 액추에이터 결함을 시사합니다. 결과는 제어 장치가 합격/불합격 으로 보고하며, 이때 학습값은 영구적으로 변경되지 않습니다.

보완적으로 블록 834 “EGR 장치 제어 편차 점검” 은 실제로 되돌려진 양이 제어 장치가 요구한 양과 일치하는지 점검합니다 – 편차가 너무 크면 “배기 가스 재순환 제어 편차” 고장의 전형적인 유발 원인입니다.

5. EGR 밸브 어댑테이션

EGR 밸브 어뎁테이션(블록 816)은 학습 과정 이며 점화 ON, 엔진 OFF (안정적인 차량 전원 전압, 기준값 약 12.5 V)에서 실행됩니다: 제어 장치는 EGR 밸브를 기계적 끝단(완전히 닫힘과 완전히 열림)까지 이동시키고, 위치 센서의 해당 위치값 을 새로운 학습값 으로 저장 합니다. 여기서는 배기가스 흐름의 반응을 측정하지 않으므로 엔진은 정지해 있어도 되며 – 정지해 있어야 합니다.

이로써 제어는 어떤 작동값이 어떤 실제 밸브 위치에 해당하는지 다시 정확히 알게 됩니다. 어댑테이션이 특히 필요한 경우:

• EGR 밸브 교체 후,
• 밸브 청소 후(퇴적물 제거로 인한 마찰/끝 위치 변화),
• 고장이 타당하지 않은 밸브 위치 또는 기본 설정 누락을 가리킬 때.

이 어댑테이션 없이는 제어 장치가 이전 위치값으로 계산합니다 – 제어가 부정확해지고, EGR율이 더 이상 맞지 않으며, 제어 편차 고장이 재발할 우려가 있습니다. 4단계의 점검과 달리 어댑테이션은 저장된 학습값을 영구적으로 변경합니다.

저압 경로에는 해당하는 어댑테이션이 별도 블록으로 있습니다: 1073(저압 EGR 밸브), 1075(배기가스 플랩), 1076(차압 센서).

6. 저압 EGR 밸브 수동 점검

저압 EGR 밸브 수동 점검(블록 1088)은 절차를 제어 장치에만 맡기는 대신 저압 EGR 밸브를 사용자 가 직접 작동시키게 합니다. 점화 ON, 엔진 OFF 에서 실행되어 액추에이터를 배기가스 흐름 없이 안전하게 움직이며 관찰할 수 있습니다. 사용자가 위치를 지정하고(열기/닫기 또는 단계별로) 밸브의 위치 피드백과 움직임을 관찰 합니다.

목적은 기계적 가동성 점검 입니다: 저압 EGR 밸브는 DPF 뒤의 배기가스 흐름 속에 있으며 매연 퇴적 으로 움직임이 뻑뻑해지거나 고착 될 수 있습니다. 수동 점검에서 다음을 확인할 수 있습니다:

• 밸브가 작동 명령에 깔끔하고 완전하게 따르는지,
• 어느 지점에서 걸리거나 끼거나 지연되어 반응하지 않는지,
• 위치 피드백 이 명령한 위치와 일치하는지.

이렇게 하여 밸브가 아직 정상인지, 청소가 필요한지, 교체해야 하는지를 – 어댑테이션을 실행하거나 부품을 불필요하게 교체하기 전에 – 정확히 판단할 수 있습니다. 배기가스 플랩 에는 블록 1089 로 동일한 수동 점검이 있습니다. 반면 1245 는 저압 EGR 필터를 자동으로(제어 장치 주도로) 점검합니다.

7. 결과 확인

1. 고장 메모리 를 삭제하고 다시 읽어 들입니다 – 새로운 EGR 고장(제어 편차, 밸브 위치, 차압)이 기록되어서는 안 됩니다.
2. 측정 블록 에서 EGR 관련 값의 타당성을 확인합니다. 예를 들어 EGR율의 목표값과 실제값, 공기 질량, 밸브 위치 입니다. 밸브가 닫힌 상태에서는 공기 질량이 신선 공기 요구량에 부합해야 합니다.
3. 짧은 시험 주행 을 하고(가능하면 진단기를 연결한 상태에서) 다양한 부하 지점에서 EGR가 깔끔하게 제어되고 고장이 재발하지 않는지 확인합니다.

8. 유의점 및 참고 사항

• 원인을 먼저 해결: 어댑테이션과 점검은 부품이 기계적으로 정상 임을 전제로 합니다. 코킹되거나 고착된 밸브는 학습으로 다시 움직이지 않습니다 – 먼저 청소/교체한 후 어댑테이션하십시오.
• 올바른 경로 선택: 고압 EGR와 저압 EGR는 분리된 밸브와 블록을 가집니다. 먼저 어느 경로가 해당하는지 확인하고 알맞은 블록을 선택하십시오(HD는 778/816, ND는 1073/1075/1076/1088/1089/1245).
• 순서 유의: 대개 수동/점검 → 청소 또는 교체 → 어댑테이션 → 재점검 이 합리적입니다. 수리 전 어댑테이션은 나쁜 상태를 학습할 뿐입니다.
• 조건은 제어 장치가 정합니다: 어떤 값이 표시되고 어떤 사전 조건(엔진 정지/작동, 온도, 전압)이 적용되는지는 제어 장치가 규정합니다. 조건이 충족되지 않으면 루틴이 실행되지 않습니다.
• 차압 센서를 혼동하지 마십시오: 저압 EGR 차압 센서(블록 1076)는 DPF 차압 센서가 아닙니다 – 올바른 경로와 부품 번호에 주의하십시오.
• 누락된 블록: 엔진, 소프트웨어 버전, 코딩에 따라 모든 블록이 표시되지 않거나 이름이 약간 다를 수 있습니다 – 이는 정상이며 고장이 아닙니다. 엔진에 저압 EGR가 없으면 해당 블록이 완전히 누락됩니다.
