스로틀 밸브를 청소하거나 교환한 후에는 엔진 제어 모듈이 밸브의 위치를 새로 학습해야 합니다. MQB 차량에서는 이 스로틀 밸브 적응을 CarPort의 엔진 전자시스템 기본 설정을 통해 시작하며 – 실제 작업은 단 몇 초밖에 걸리지 않습니다.

1. 적응은 언제 필요한가요?

최신 엔진에서는 스로틀 밸브가 전기적으로 조절됩니다(E-Gas). 이를 위해 엔진 제어 모듈은 밸브의 하부 기계적 정지 위치나 비상 운전 위치와 같은 학습값을 저장합니다. 다음과 같은 경우 이 학습값이 더 이상 맞지 않게 됩니다:

• 스로틀 밸브를 청소하거나 탈거 후 재장착했거나 교체한 경우,
• 스로틀 밸브 유닛의 커넥터를 분리했던 경우(예: 흡기 계통 작업 시),
• 엔진 제어 모듈을 교환하거나 커넥터를 분리한 경우,
• 배터리를 분리했거나 과방전된 경우,
• 가속 페달 모듈을 탈거하거나 장착한 경우.

학습값이 없거나 잘못되었을 때 나타나는 대표적인 증상:

• 불안정하거나 “톱질하듯 오르내리는” 또는 지나치게 높은 공회전
• 가속 반응이 나쁘거나 지연됨
• EPC 경고등 점등 및 비상 운전
• 스로틀 밸브 제어 관련 고장 코드, 예: P0638(스로틀 밸브 조절기 제어 편차) 또는 P2101(스로틀 밸브 구동 모터)

MQB 엔진 제어 모듈은 예를 들어 점화를 켠 직후처럼 어느 정도는 스로틀 밸브를 스스로 적응시킵니다. 하지만 청소나 교환 후에는 자동 적응에만 의존하지 말고, 적응을 직접 실행한 뒤 그 결과를 확인하는 것이 좋습니다.

2. 어떤 엔진에서 적응이 중요한가요?

가솔린 엔진(TSI/MPI): 스로틀 밸브 적응이 본래 문제가 되는 것은 바로 여기입니다. MQB 가솔린 엔진 – EA211 계열(1.0/1.2/1.4/1.5 TSI)과 EA888 계열(1.8/2.0 TSI, 예: Golf GTI/R, Audi S3) – 에서 스로틀 밸브는 부하 제어의 핵심 조절 장치입니다. 학습된 정지 위치가 맞지 않으면 특히 공회전에 문제가 생기고, 제어 모듈이 비상 운전으로 전환될 수 있습니다.

디젤 엔진(TDI): EA288 계열(1.6/2.0 TDI)의 MQB 디젤 엔진에도 스로틀 밸브(조절 밸브)가 있습니다. 다만 이 밸브는 부하 제어가 아니라 배기가스 재순환, 매연 필터 재생, 그리고 엔진의 부드러운 정지를 담당합니다. 이 밸브는 스스로 학습되며, 시동을 끈 뒤 짧게 윙 하는 소리로 들리는 경우가 많습니다. 디젤에서는 수동 학습이 일반적으로 필요하지 않으며, 엔진에 따라서는 이를 위한 기본 설정 자체가 존재하지 않습니다.

구형 모델에 익숙한 분들을 위한 참고: 측정 블록 060 또는 098(“ADP läuft”, ADP 진행 중)을 이용하던 기존 절차는 MQB 차량에는 더 이상 없습니다. 그 대신 적응을 실행하고 결과를 회신하는 “스로틀 밸브 어뎁테이션 점검” 기본 설정이 그 자리를 대신합니다.

3. 사전 조건

다음 조건이 모두 동시에 충족되어야 하며, 그렇지 않으면 기본 설정이 시작되지 않거나 중단됩니다:

• 진단 인터페이스가 연결되어 있음(하단 상태 표시줄에 예를 들어 *“연결됨 K+CAN. 어댑터 준비 완료.”*가 표시됨)
• 점화 켜짐, 엔진 꺼짐
• 가속 페달에서 발을 뗄 것 – 전체 절차가 진행되는 동안 밟지 말 것
• 엔진 제어 모듈에 고장 코드가 없을 것(먼저 원인을 해결하고 고장 코드를 삭제한 다음, 점화를 껐다가 다시 켤 것)
• 차량 전원 전압이 최소 약 11.5 V 이상(배터리가 약하면 충전기 연결)
• 냉각수 온도가 약 5~95 °C 사이(주행 직후나 심한 결빙 상태에서는 금지)
• 스로틀 밸브가 깨끗하거나 정비된 상태일 것

4. CarPort로 적응 수행하기

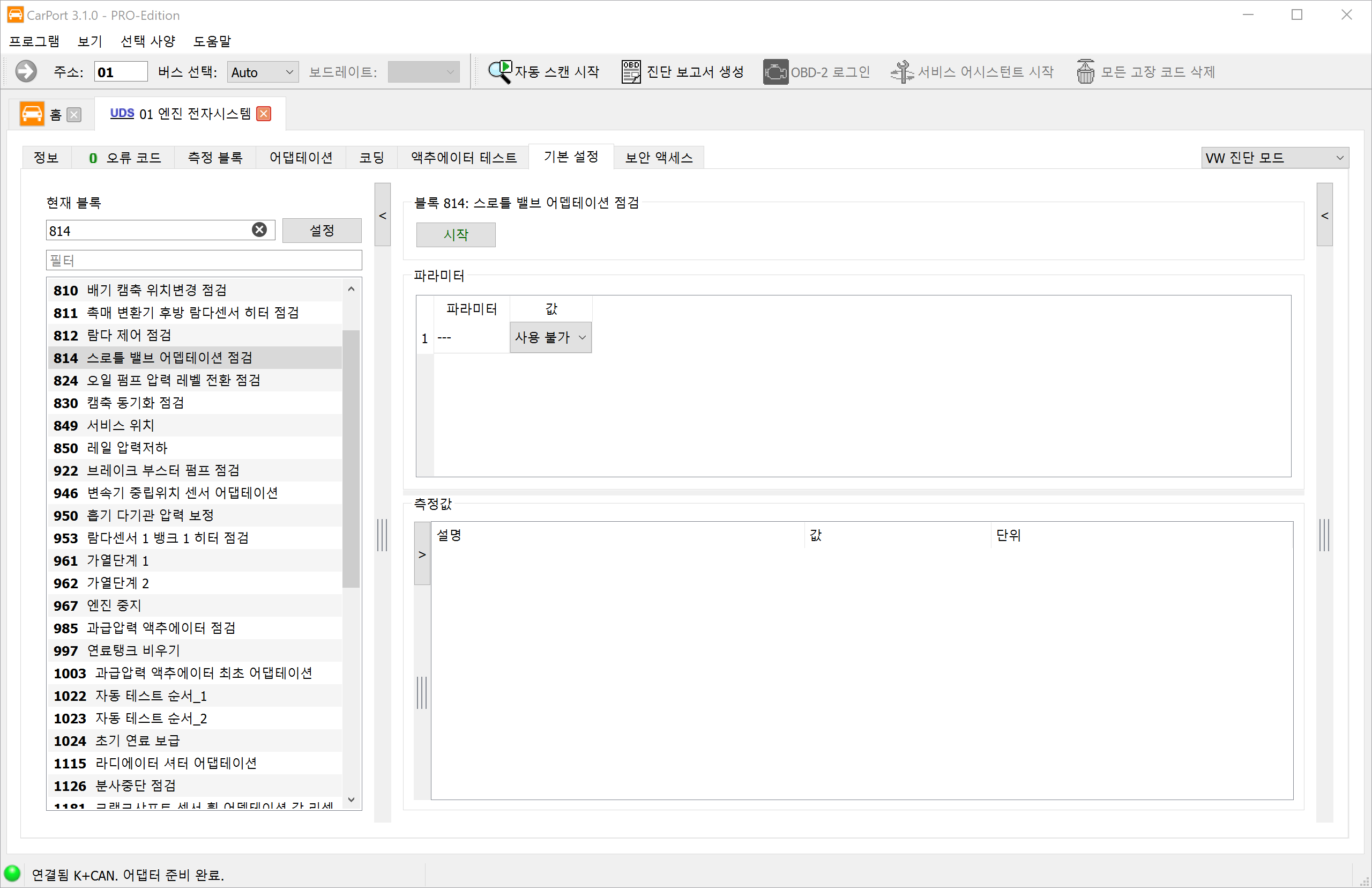

1. 제어 모듈 01 엔진 전자시스템을 엽니다(예: 왼쪽 상단의 주소 필드를 통해).
2. “기본 설정” 탭으로 이동합니다.
3. 왼쪽 블록 목록에서 “스로틀 밸브 어뎁테이션 점검” 블록을 찾습니다 – 필터 필드에 스로틀을 입력하는 것이 가장 빠릅니다. 예시에서는 블록 814이며, 번호는 엔진에 따라 다를 수 있습니다.
4. 블록을 선택하고 **“시작”**을 클릭합니다.
5. 기본 설정이 완료되었다고 표시될 때까지 기다립니다. 그동안 차량에서 아무것도 조작하지 말고, 특히 가속 페달은 절대 밟지 마십시오.

파라미터 아래에 “사용 불가”라고 표시되는 것은 정상입니다 – 이 기본 설정은 입력값이 필요하지 않습니다.

6. 그런 다음 점화를 끄고, 제어 모듈이 학습값을 영구적으로 저장하도록 약 30초 정도 기다립니다.

5. 결과 확인

1. 점화를 다시 켜고 엔진 전자시스템의 고장 메모리를 읽습니다 – 스로틀 밸브 제어와 관련된 새로운 고장이 저장되어 있어서는 안 됩니다.
2. 엔진을 시동하고 공회전을 확인합니다: 공회전이 안정적이고 회전수가 평소 수준이어야 합니다.
3. 기본 설정이 중단되거나 오류를 표시하면, 3단계의 사전 조건(고장 메모리, 전압, 온도)을 확인하고 적응을 다시 수행합니다.

6. 주의할 점과 참고 사항

• 고장 메모리 먼저: 엔진 전자시스템에 고장이 저장되어 있으면 적응이 안정적으로 진행되지 않습니다. 먼저 원인을 해결하고 고장을 삭제한 뒤 점화를 껐다 켜고 – 그다음에 적응하십시오.
• 카본이 낀 밸브를 그대로 “덮어 적응”하지 말 것: 스로틀 밸브가 심하게 오염되어 있으면 제어 모듈이 잘못된 정지 위치를 학습합니다. 먼저 청소한 다음 학습시키십시오.
• 청소 시 주의: 순수 아세톤과 같은 강한 용제를 사용하지 마십시오 – 밸브의 코팅을 손상시켜 더 빨리 다시 오염됩니다. 전용 스로틀 밸브 클리너와 부드러운 천 또는 부드러운 브러시를 사용하십시오.
• 청소 직후의 불안정한 공회전: 처음에는 회전수가 약간 높거나 공회전이 다소 둔한 것은 정상입니다. 제어 모듈은 이후 주행을 거치며 학습값을 스스로 미세 조정합니다.
• 약한 배터리: 적응 중에 전압이 떨어지면 적응이 중단되거나 잘못된 값이 학습됩니다. 의심스러우면 충전기를 연결하십시오.
• 다른 블록 번호: 기본 설정의 번호는 엔진과 제어 모듈 소프트웨어에 따라 다릅니다. 확실하지 않으면 필터 필드에서 스로틀로 검색하십시오.
• 디젤: TDI에서 적절한 기본 설정을 찾을 수 없더라도 이는 오류가 아닙니다 – 조절 밸브가 스스로 학습되기 때문입니다(2단계 참조).
