Recyrkulacja spalin (EGR) zawraca część spalin z powrotem do układu dolotowego. Schłodzone, ubogie w tlen spaliny obniżają szczytową temperaturę spalania, a tym samym emisję tlenków azotu (NOₓ). Zanieczyszczone sadzą lub zablokowane elementy EGR prowadzą do spadku mocy, trybu awaryjnego, zwiększonego zużycia paliwa, czarnego dymu i wpisów błędów, takich jak „Odchylenie regulacyjne recyrkulacji spalin”.

W silnikach Diesla MQB diagnostykę EGR w CarPort wywołujesz przez Ustawienia podstawowe sterownika 01 – Elektronika silnika. Dostępnych jest tam – zależnie od silnika i wersji oprogramowania – kilka procedur: aktywne testy funkcjonalne, adaptacje (uczenie wartości wyuczonych) oraz ręczne sprawdzenia poszczególnych elementów wykonawczych.

⚠️ Ta instrukcja wyjaśnia, co powodują poszczególne procedury EGR. Adaptacje i sprawdzenia wykonuj tylko wtedy, gdy istnieje konkretny powód (wymiana elementu, czyszczenie, zapisany błąd) – nie „na wszelki wypadek”.

1. EGR wysokociśnieniowy i niskociśnieniowy – różnica

Nowoczesne silniki MQB-TDI (np. EA288, Euro 6) często mają dwa oddzielne obiegi EGR, które sterownik łączy zależnie od punktu pracy. Oba mają własne zawory, chłodnice i ustawienia podstawowe.

Krótko mówiąc: EGR wysokociśnieniowy reaguje szybko i obejmuje rozgrzewanie oraz dolny zakres obciążenia, ale silniej się zanieczyszcza sadzą. EGR niskociśnieniowy wykorzystuje już oczyszczone spaliny za DPF, pracuje czyściej i korzystniej pod względem zużycia paliwa oraz przejmuje przede wszystkim wyższy zakres obciążenia. Aby działał, potrzebuje klapy spalin do wytworzenia niezbędnej różnicy ciśnień oraz czujnika różnicy ciśnień do pomiaru zawracanej ilości.

2. Istotne ustawienia podstawowe w skrócie

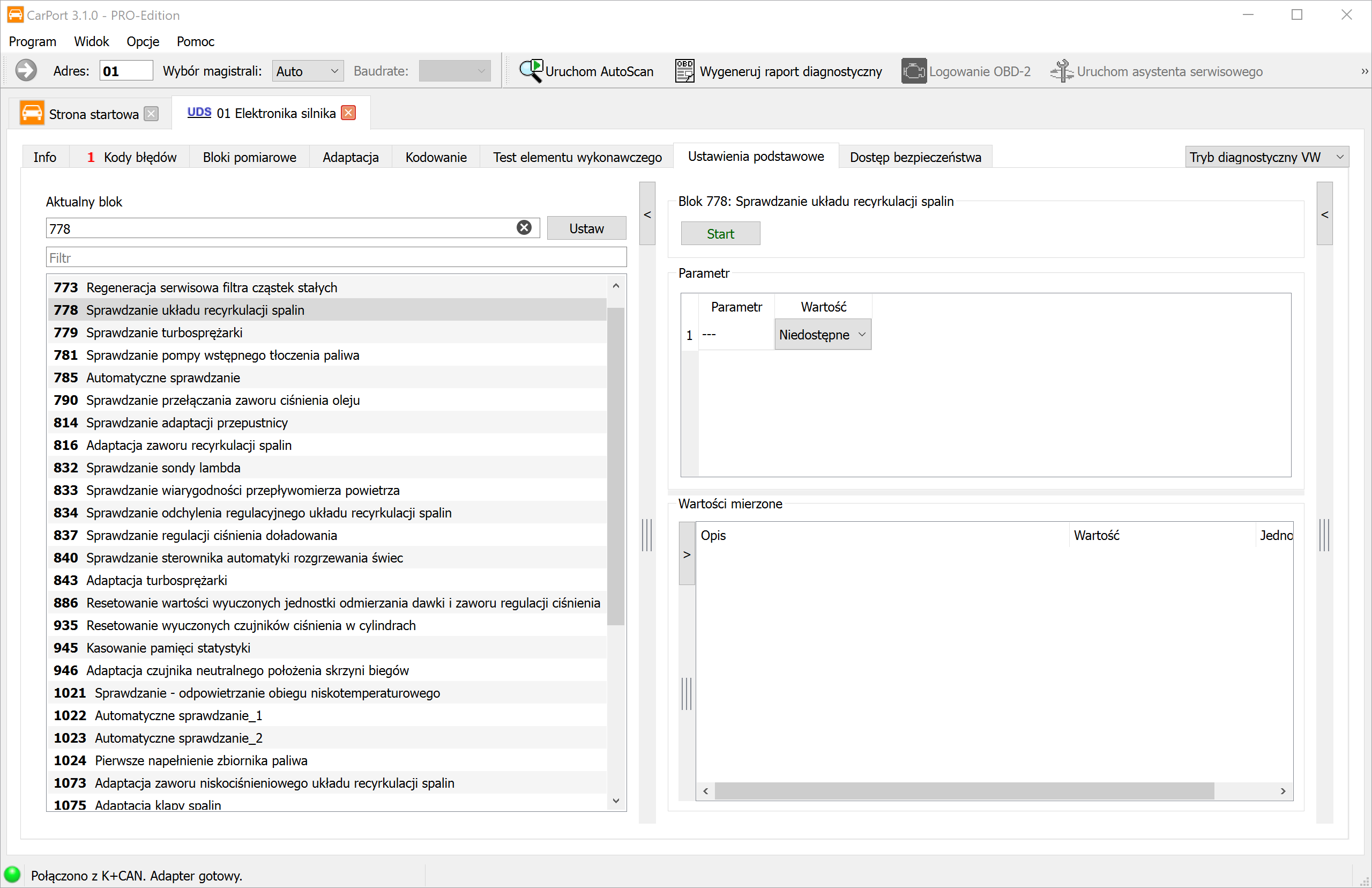

Na liście bloków ustawień podstawowych znajdziesz procedury EGR. To, które z nich są widoczne, zależy od silnika, wersji oprogramowania i wyposażenia (nie każdy silnik ma EGR niskociśnieniowy).

Sprawdzenie vs. adaptacja vs. ręczne sprawdzenie: Sprawdzenie ustala jedynie, czy element działa (wynik: zaliczony/niezaliczony), bez trwałej zmiany wartości wyuczonych. Adaptacja natomiast celowo zmienia wartości wyuczone sterownika (np. położenia krańcowe po wymianie). Ręczne sprawdzenie pozostawia sterowanie tobie, abyś mógł sam obserwować ruch.

🔧 Reguła kciuka stan silnika – silnik pracuje czy nie?

• Sprawdzenia (bloki 778, 834, 1245) przebiegają przy pracującym, rozgrzanym silniku na biegu jałowym. Sterownik aktywnie steruje zaworem i mierzy reakcję (np. masę powietrza) – do tego potrzebny jest rzeczywisty przepływ spalin lub powietrza. Podczas sprawdzenia zawór EGR jest na przemian otwierany i zamykany; masa powietrza musi przy tym mierzalnie reagować.
• Adaptacje (bloki 816, 1073, 1075, 1076) oraz ręczne sprawdzenia (bloki 1088, 1089) przebiegają przy zapłonie wł. i silniku wył. Położenia krańcowe lub punkt zerowy czujnika są uczone bez przepływu spalin, element wykonawczy jest poruszany i obserwowany bez spalania. Zadbaj przy tym o stabilne napięcie sieci pokładowej (wartość orientacyjna ok. 12,5 V).

⚠️ Nie mylić: Blok 1076 „Adaptacja czuj.różnicy niskiego ciśn.układu recyrkulacji spalin” dotyczy czujnika obiegu EGR niskociśnieniowego – nie czujnika różnicy ciśnień DPF. Do prac przy filtrze cząstek stałych właściwy jest inny blok.

3. Wymagania

• Interfejs diagnostyczny jest podłączony (pasek stanu na dole pokazuje np. „Połączono z … Adapter gotowy.”)
• Sterownik 01 – Elektronika silnika jest otwarty, zakładka Ustawienia podstawowe
• Praca wywołująca jest zakończona (zawór/chłodnica wyczyszczone lub wymienione, złącza i przewody osadzone szczelnie)
• Stan silnika zależnie od procedury (patrz reguła kciuka w sekcji 2): aktywne sprawdzenia przy pracującym, rozgrzanym silniku na biegu jałowym, adaptacje i ręczne sprawdzenia przy zapłonie wł., silniku wył. Sterownik narzuca warunek i przerywa, jeśli nie jest spełniony
• Stabilne napięcie sieci pokładowej (w razie potrzeby podłącz prostownik)
• Wcześniej odczytaj pamięć usterek sterownika silnika i po usunięciu przyczyny skasuj ją

4. Sprawdzanie układu recyrkulacji spalin

Sprawdzanie układu recyrkulacji spalin (blok 778) to aktywny test funkcjonalny, a nie proces uczenia. Przebiega przy pracującym, rozgrzanym silniku na biegu jałowym – tylko wtedy występuje rzeczywisty przepływ spalin i powietrza, którego reakcję można zmierzyć. Po kliknięciu Start sterownik celowo steruje zaworem EGR – otwiera go i zamyka – i obserwuje przy tym reakcję pozostałych czujników, przede wszystkim masy powietrza (przepływomierz powietrza):

• Gdy zawór się otwiera, zawracane spaliny napływają do układu dolotowego i wypierają świeże powietrze – zmierzona masa powietrza musi mierzalnie spaść.
• Gdy zawór ponownie się zamyka, masa powietrza wraca do góry.

Jeśli masa powietrza reaguje zgodnie z oczekiwaniami, obieg EGR uznaje się za sprawny. Jeśli reakcja nie występuje lub jest zbyt mała, wskazuje to na zablokowany, zakoksowany lub nieszczelny zawór, zatkane kanały albo uszkodzony element wykonawczy. Wynik sterownik zgłasza jako zaliczony / niezaliczony; wartości wyuczone nie są przy tym trwale zmieniane.

Uzupełniająco blok 834 „Sprawdzanie odchylenia regulacyjnego układu recyrkulacji spalin” sprawdza, czy faktycznie zawrócona ilość pasuje do ilości zażądanej przez sterownik – zbyt duże odchylenie to klasyczny powód błędu „Odchylenie regulacyjne recyrkulacji spalin”.

5. Adaptacja zaworu recyrkulacji spalin

Adaptacja zaworu recyrkulacji spalin (blok 816) to proces uczenia i przebiega przy zapłonie wł. i silniku wył. (stabilne napięcie sieci pokładowej, wartość orientacyjna ok. 12,5 V): Sterownik dojeżdża zaworem EGR do jego mechanicznych ograniczników krańcowych (całkowicie zamknięty i całkowicie otwarty) i zapisuje odpowiednie wartości położenia czujnika położenia jako nowe wartości wyuczone. Ponieważ nie mierzy się tu reakcji przepływu spalin, silnik może – i powinien – przy tym stać.

Dzięki temu regulacja znów dokładnie wie, która wartość sterująca odpowiada której rzeczywistej pozycji zaworu. Adaptacja jest potrzebna przede wszystkim:

• po wymianie zaworu EGR,
• po wyczyszczeniu zaworu (zmienione tarcie/położenie krańcowe wskutek usuniętych osadów),
• gdy błąd wskazuje na niewiarygodną pozycję zaworu lub brak ustawienia podstawowego.

Bez tej adaptacji sterownik liczy ze starymi wartościami położenia – regulacja staje się niedokładna, stopień EGR przestaje się zgadzać i grożą ponowne błędy odchylenia regulacyjnego. W przeciwieństwie do sprawdzenia z kroku 4 adaptacja trwale zmienia zapisane wartości wyuczone.

Dla obiegu niskociśnieniowego odpowiednie adaptacje są osobnymi blokami: 1073 (zawór ND-EGR), 1075 (klapa spalin) i 1076 (czujnik różnicy ciśnień).

6. Ręczne sprawdzanie zaworu niskociśnieniowego układu recyrkulacji spalin

Ręczne sprawdzanie zaworu niskociśnieniowego układu recyrkulacji spalin (blok 1088) pozwala tobie sterować zaworem ND-EGR, zamiast pozostawiać przebieg wyłącznie sterownikowi. Przebiega przy zapłonie wł. i silniku wył., aby element wykonawczy można było bezpiecznie przejechać i obserwować bez przepływu spalin. Zadajesz położenie (otwarcie/zamknięcie lub krokowo) i obserwujesz sygnał zwrotny pozycji oraz ruch zaworu.

Celem jest sprawdzenie mechanicznej ruchomości: Zawór ND-EGR znajduje się w strumieniu spalin za DPF i może stać się ciężko poruszalny lub zablokować się wskutek osadów sadzy. W ręcznym sprawdzeniu rozpoznasz,

• czy zawór czysto i całkowicie wykonuje polecenie sterujące,
• czy w którymś miejscu zacina się, klinuje lub reaguje z opóźnieniem,
• czy sygnał zwrotny pozycji pasuje do zadanego położenia.

W ten sposób można celowo ocenić, czy zawór jest jeszcze sprawny, wymaga czyszczenia czy wymiany – zanim przeprowadzi się adaptację lub niepotrzebnie wymieni element. Dla klapy spalin blok 1089 oferuje takie samo ręczne sprawdzenie; 1245 sprawdza natomiast filtr ND-EGR automatycznie (sterowane przez sterownik).

7. Sprawdzenie wyniku

1. Skasuj pamięć usterek i odczytaj ją ponownie – nie może być zapisany żaden nowy błąd EGR (odchylenie regulacyjne, pozycja zaworu, różnica ciśnień).
2. Skontroluj w blokach pomiarowych wiarygodność wartości istotnych dla EGR, np. zadany i rzeczywisty stopień EGR, masę powietrza i pozycję zaworu. Przy zamkniętym zaworze masa powietrza powinna odpowiadać zapotrzebowaniu na świeże powietrze.
3. Wykonaj krótką jazdę próbną – możliwie z podłączoną diagnostyką – przez różne punkty obciążenia i sprawdź, że EGR reguluje czysto i błąd nie powraca.

8. Pułapki i wskazówki

• Najpierw usuń przyczynę: Adaptacja i sprawdzenie zakładają mechanicznie sprawny element. Zakoksowany, zablokowany zawór nie stanie się z powrotem ruchomy przez uczenie – najpierw wyczyść/wymień, potem adaptuj.
• Wybierz właściwy obieg: EGR wysokociśnieniowy i niskociśnieniowy mają oddzielne zawory i bloki. Sprawdź najpierw, którego obiegu dotyczy problem, i wybierz odpowiedni blok (778/816 dla HD, 1073/1075/1076/1088/1089/1245 dla ND).
• Zachowaj kolejność: Sensowna jest zwykle kolejność ręczne sprawdzenie/sprawdzenie → czyszczenie lub wymiana → adaptacja → ponowne sprawdzenie. Adaptacja przed naprawą uczy tylko złego stanu.
• Warunki narzuca sterownik: Które wartości są wyświetlane i jakie warunki (silnik wył./wł., temperatura, napięcie) obowiązują, określa sterownik; przy niespełnionych warunkach procedura nie ruszy.
• Nie myl czujnika różnicy ciśnień: Czujnik różnicy ciśnień ND-EGR (blok 1076) to nie czujnik różnicy ciśnień DPF – zwróć uwagę na właściwy obieg i numer części.
• Brakujące bloki: Zależnie od silnika, wersji oprogramowania i kodowania nie wszystkie bloki są widoczne lub nazwane nieco inaczej – to normalne i nie jest błędem. Jeśli silnik nie ma EGR niskociśnieniowego, odpowiednie bloki całkowicie brakują.
