废气再循环(EGR) 将一部分废气引回进气系统。经过冷却、含氧量低的废气可降低 燃烧峰值温度,从而减少 氮氧化物(NOₓ)排放。积碳或卡滞的 EGR 部件会导致动力 下降、跛行(应急运行)、油耗升高、冒黑烟以及诸如”废气再循环控制偏差”之类的故障 记录。
在 MQB 柴油车上,可通过 CarPort 从控制单元 01 – 发动机电控系统 的 基本设置 调用 EGR 诊断。那里 – 视发动机和软件版本而定 – 提供多个例程:主动 功能检测、适配(学习学习值)以及对单个执行器的 手动测试。
⚠️ 本指南说明各个 EGR 例程分别有什么作用。 仅在有具体理由(更换部件、清洗、 已存储故障)时才执行适配和检测,不要”凭怀疑”进行。
1. 高压 EGR 与低压 EGR – 区别
现代 MQB-TDI(例如 EA288、欧 6)通常具有 两条 相互独立的 EGR 通路,由控制单元 根据工况将两者组合。两者都有各自的阀门、冷却器和基本设置。
| 高压 EGR(HD-EGR) | 低压 EGR(ND-EGR) | |
|---|---|---|
| 废气取出 | 涡轮 之前(直接来自排气歧管的高温废气) | 柴油颗粒捕集器 之后(经过净化、温度较低的废气) |
| 引入位置 | 节气门 之后 进入进气管 | 压气机 之前(涡轮增压器入口) |
| 路径/响应 | 短,调节迅速 | 长,掺混更均匀 |
| 作用范围 | 主要为暖机和中低负荷 | 主要为高负荷和高转速 |
| 特点 | 未经净化、含碳烟的废气 → 阀门和冷却器易 积碳(结焦) | 经过净化的废气 → 进气系统积碳少,油耗劣势也较小 |
| 附加部件 | EGR 阀、带旁通的 EGR 冷却器 | 低压 EGR 阀、排气阀(建立压力差)、压差传感器、低压 EGR 冷却器 |
简而言之:高压 EGR 响应快,覆盖暖机和中低负荷范围,但积碳更严重。低压 EGR 利用 DPF 之后已经净化的废气,工作更清洁、更省油,主要承担较高负荷范围。为使其正常 工作,它需要 排气阀 来建立必要的压力差,以及 压差传感器 来采集回流的废气量。
2. 相关基本设置概览
在基本设置的块列表中可以找到 EGR 例程。其中哪些可见取决于发动机、软件版本和配置 (并非每台发动机都配有低压 EGR)。
| 块 | 基本设置 | 用途 |
|---|---|---|
| 778 | 废气再循环检测 | EGR 通路的主动功能测试 |
| 816 | 废气再循环阀匹配 | 重新学习 EGR 阀的末端位置 |
| 834 | 测试废气再循环控制偏差 | 检查 EGR 率的目标值与实际值是否吻合 |
| 1073 | 匹配低压废气再循环阀 | 重新学习低压 EGR 阀的末端位置 |
| 1075 | 匹配排气阀 | 重新学习排气阀的末端位置 |
| 1076 | 匹配低压废气再循环的压差传感器 | 参照低压 EGR 压差传感器的零点 |
| 1088 | 低压废气再循环阀的手动测试 | 由用户操控执行以检查可动性 |
| 1089 | 排气阀的手动测试 | 由用户操控执行排气阀 |
| 1245 | 低压废气再循环过滤器自动检测 | 由控制单元主导检测低压 EGR 过滤器 |
检测 vs. 适配 vs. 手动测试: 检测 仅确认部件 是否 工作(结果为合格/不合格), 不会永久改变学习值。而 适配 会有针对性地改变控制单元的 学习值(例如更换后的 末端位置)。手动测试 则将操控交给用户,以便自己观察运动过程。
🔧 发动机状态经验法则 – 发动机运转还是不运转?
- 检测(块 778、834、1245)在 发动机运转、达到工作温度 的怠速 状态下进行。控制单元主动操控阀门并测量其 响应(例如空气质量)– 这需要真实的 废气及空气流。检测时 EGR 阀交替开启和关闭,空气质量必须随之作出可测量的响应。
- 适配(块 816、1073、1075、1076)和 手动测试(块 1088、 1089)在 点火开、发动机关 时进行。末端位置或传感器零点在 无 废气流的 情况下学习,执行器在无燃烧的情况下运动并观察。此时请确保车载电压稳定(参考值约 12.5 V)。
⚠️ 切勿混淆: 块
1076“匹配低压废气再循环的压差传感器”针对的是 低压 EGR 通路 的传感器 – 而非 DPF 压差传感器。颗粒捕集器的作业由另一个块负责。
3. 前提条件
- 诊断接口已连接(下方状态栏显示例如 “连接至 … 适配器就绪。”)
- 控制单元 01 – 发动机电控系统 已打开,并选中 基本设置 选项卡
- 引发作业已 完成(阀门/冷却器已清洗或更换,插头和软管密封到位)
- 视例程而定的发动机状态(参见第 2 节的经验法则):主动 检测 在 发动机运转、 达到工作温度 的怠速下进行,适配 和 手动测试 在 点火开、发动机关 时 进行。条件由控制单元给定,若不满足则中止
- 车载电压稳定(必要时接入充电器)
- 事先读取发动机控制单元的 故障存储器,并在排除原因后清除

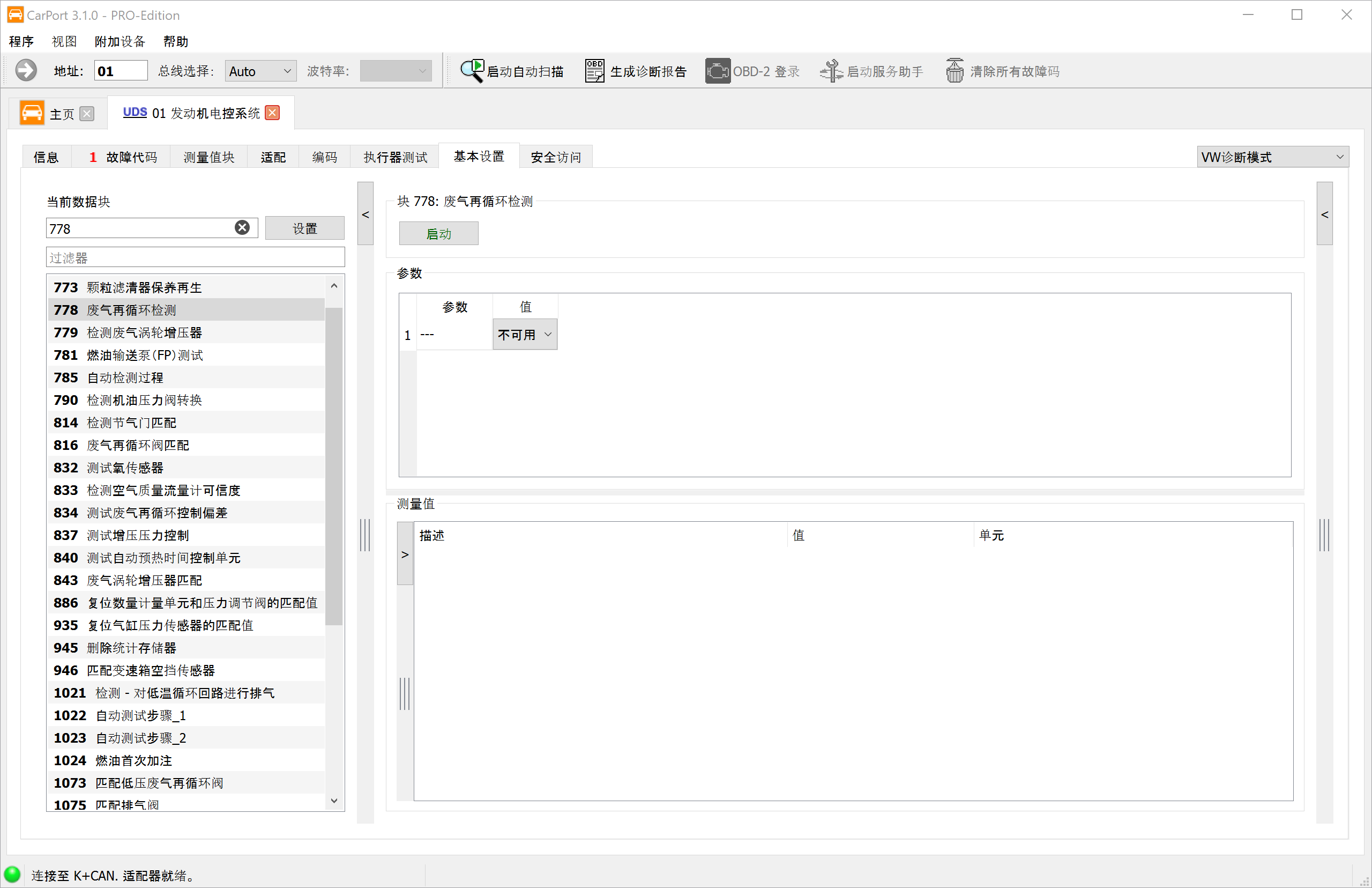

4. 废气再循环检测
废气再循环检测(块 778)是 主动功能测试,而非学习过程。它在 发动机运转、 达到工作温度 的怠速下进行 – 只有此时才存在可测量其响应的真实废气及空气流。点击 启动 后,控制单元有针对性地操控 EGR 阀 – 使其开启和关闭 – 并在此过程中观察 其余传感器的响应,尤其是 空气质量(空气质量计量器):
- 阀门开启时,回流的废气流入进气系统并 排挤新鲜空气 – 所测得的空气质量必须出现 可测量的 下降。
- 阀门再次关闭时,空气质量随之回升。
若空气质量如预期般响应,则判定 EGR 通路 功能正常。若无响应或响应过小,则表明阀门 卡滞、积碳或泄漏、通道堵塞或执行器损坏。控制单元将结果报告为 合格/不合格; 此过程中学习值不会被永久改变。
作为补充,块 834”测试废气再循环控制偏差” 检查实际回流的量是否与控制单元请求的量 吻合 – 偏差过大正是”废气再循环控制偏差”故障的典型诱因。
5. 适配废气再循环阀
废气再循环阀匹配(块 816)是 学习过程,在 点火开、发动机关(车载电压 稳定,参考值约 12.5 V)时进行:控制单元将 EGR 阀驱动至其机械 末端止点(完全 关闭和完全开启),并将位置传感器 对应的位置值 作为新的 学习值 保存。由于 此处不测量废气流的响应,因此发动机可以 – 也应当 – 保持静止。
这样,调节系统便能再次准确知晓哪个操控值对应哪个真实阀门位置。以下情况尤其需要适配:
- 更换 EGR 阀之后,
- 清洗 阀门之后(去除积垢后摩擦/末端位置发生变化),
- 当故障提示 阀门位置不合理 或缺失基本设置时。
若不进行此适配,控制单元将按 旧的 位置值计算 – 调节变得不准确,EGR 率不再吻合, 并可能再次出现控制偏差故障。与第 4 步的检测不同,适配会永久改变已存储的学习值。
对于低压通路,相应的适配作为独立的块存在:1073(低压 EGR 阀)、1075(排气阀) 和 1076(压差传感器)。
6. 低压废气再循环阀的手动测试
低压废气再循环阀的手动测试(块 1088)让 您 来操控低压 EGR 阀,而不是将整个 过程单独交给控制单元。它在 点火开、发动机关 时进行,以便在无废气流的情况下安全地 驱动并观察执行器。您给定一个位置(开启/关闭或逐级),并 观察阀门的位置反馈和运动。
其目的是 机械可动性检查:低压 EGR 阀位于 DPF 之后的废气流中,可能因 积碳 而 变得沉重或 卡滞。在手动测试中,您可以识别:
- 阀门是否 干净且完整地跟随 操控指令,
- 是否在某处 卡住、卡滞或延迟 响应,
- 位置反馈 是否与所指令的位置吻合。
由此便能有针对性地判断阀门是否仍然完好、需要清洗还是应予更换 – 在执行适配或不必要地 更换部件之前。对于 排气阀,块 1089 提供相同的手动测试;而 1245 则自动 (由控制单元主导)检测低压 EGR 过滤器。
7. 检查结果
- 清除 故障存储器 并重新读取 – 不得存在 任何新的 EGR 故障(控制偏差、阀门 位置、压差)。
- 在 测量值块 中检查 EGR 相关数值是否合理,例如 EGR 率的目标值与实际值、 空气质量 和 阀门位置。阀门关闭时,空气质量应与新鲜空气需求量相符。
- 进行一次简短的 试车 – 尽可能保持诊断连接 – 经过不同负荷点,确认 EGR 调节干净 利落且故障不再复现。
8. 陷阱与提示
- 先排除原因: 适配和检测以 机械完好 的部件为前提。积碳、卡滞的阀门不会因学习 而重新变得顺畅 – 先清洗/更换,再适配。
- 选择正确的通路: 高压 EGR 与低压 EGR 有 各自独立的 阀门和块。请先确认哪条通路 受影响,再选择相应的块(HD 用 778/816,ND 用 1073/1075/1076/1088/1089/1245)。
- 注意顺序: 通常合理的顺序是 手动/检测 → 清洗或更换 → 适配 → 再次检测。在修理 之前进行适配只会把不良状态学习进去。
- 条件由控制单元给定: 显示哪些数值、适用哪些前提(发动机开/关、温度、电压),均由 控制单元决定;若条件未满足,例程不会运行。
- 切勿混淆压差传感器: 低压 EGR 压差传感器(块
1076)不是 DPF 压差传感器 – 请注意正确的通路和零件号。 - 缺失的块: 根据发动机、软件版本和编码的不同,并非所有块都可见,或命名略有差异 – 这属正常现象,并非故障。若发动机没有低压 EGR,则相应的块会完全缺失。
