Pakokaasujen takaisinkierrätys (EGR) johtaa osan pakokaasusta takaisin imusarjaan. Jäähdytetty, vähähappinen pakokaasu laskee palamisen huippulämpötilaa ja siten typenoksidipäästöjä (NOₓ). Nokiset tai jumittuneet EGR-osat aiheuttavat tehon menetystä, hätäajotilaa, lisääntynyttä kulutusta, mustaa savua ja vikamerkintöjä, kuten „Pakokaasujen takaisinkierrätyksen säätöpoikkeama”.

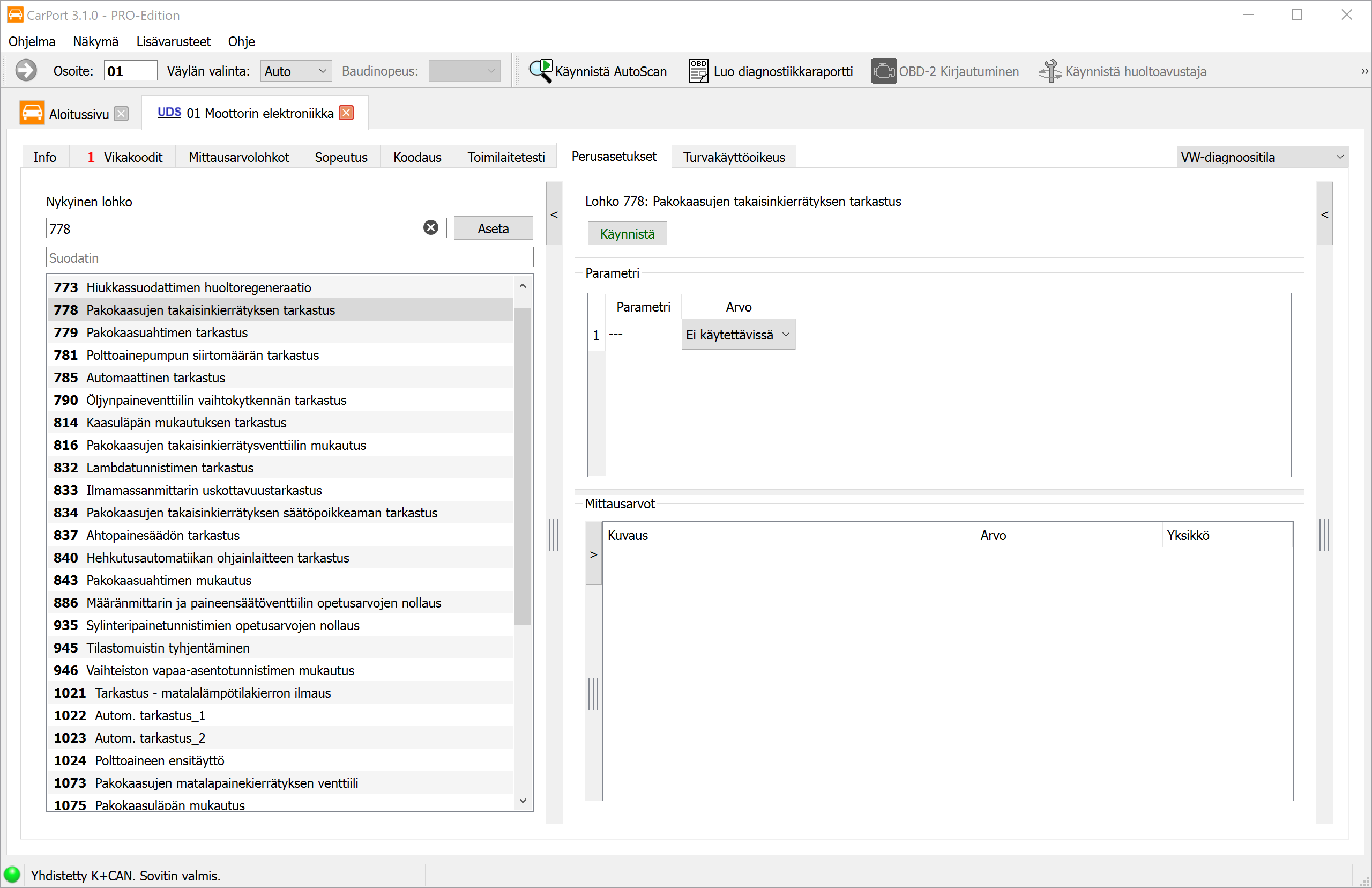

MQB-dieseleissä ohjaat EGR-diagnostiikkaa CarPortilla ohjainlaitteen 01 – Moottorin elektroniikka kautta valikossa Perusasetukset. Siellä on – moottorista ja ohjelmistoversiosta riippuen – käytettävissä useita rutiineja: aktiivisia toimintatestejä, mukautuksia (oppimisarvojen opettaminen) ja yksittäisten toimilaitteiden manuaalisia tarkastuksia.
⚠️ Tämä ohje selittää, mitä yksittäiset EGR-rutiinit tekevät. Suorita mukautuksia ja tarkastuksia vain, kun siihen on konkreettinen syy (osan vaihto, puhdistus, tallennettu vika) – ei „varmuuden vuoksi”.
1. Korkeapaine- ja matalapaine-EGR – ero
Nykyaikaisissa MQB-TDI-moottoreissa (esim. EA288, Euro 6) on usein kaksi erillistä EGR-reittiä, jotka ohjainlaite yhdistää toimintapisteen mukaan. Molemmilla on omat venttiilinsä, jäähdyttimensä ja perusasetuksensa.
| Korkeapaine-EGR (HP-EGR) | Matalapaine-EGR (LP-EGR) | |
|---|---|---|
| Pakokaasun otto | ennen turbiinia (kuuma pakokaasu suoraan pakosarjasta) | jälkeen hiukkassuodattimen (puhdistettu, viileämpi pakokaasu) |
| Syöttö | jälkeen kaasuläpän imusarjaan | ennen ahdinta (turboahtimen sisääntulo) |
| Matka / reaktio | lyhyt, nopea säätö | pitkä, tasaisempi sekoitus |
| Vaikutusalue | ennen kaikkea lämmitysvaihe ja matala/keskikuormitus | ennen kaikkea korkeampi kuormitus ja kierrosluku |
| Erityispiirre | suodattamaton, nokipitoinen pakokaasu → altis venttiilin ja jäähdyttimen karstoittumiselle | suodatettu pakokaasu → vähemmän karstaa imusarjassa, pienempi kulutushaitta |
| Lisäkomponentit | EGR-venttiili, EGR-jäähdytin ohitusventtiilillä | matalapaine-EGR-venttiili, pakokaasuläppä (muodostaa paine-eron), eropainetunnistin, matalapaine-EGR-jäähdytin |
Lyhyesti: korkeapaine-EGR reagoi nopeasti ja kattaa lämmitysvaiheen ja alemman kuormitusalueen, mutta nokeentuu voimakkaammin. Matalapaine-EGR käyttää jo suodatettua pakokaasua DPF:n jälkeen, toimii puhtaammin ja taloudellisemmin ja hoitaa ennen kaikkea korkeamman kuormitusalueen. Jotta se toimisi, se tarvitsee pakokaasuläpän muodostamaan tarvittavan paine-eron ja eropainetunnistimen mittaamaan takaisinjohdetun määrän.
2. Olennaiset perusasetukset yhdellä silmäyksellä
Perusasetusten lohkolistasta löydät EGR-rutiinit. Se, mitkä niistä ovat näkyvissä, riippuu moottorista, ohjelmistoversiosta ja varustelusta (kaikissa moottoreissa ei ole matalapaine-EGR:ää).
| Lohko | Perusasetus | Tarkoitus |
|---|---|---|
| 778 | Pakokaasujen takaisinkierrätyksen tarkastus | EGR-reitin aktiivinen toimintatesti |
| 816 | Pakokaasujen takaisinkierrätysventtiilin mukautus | Opettaa EGR-venttiilin ääriasennot uudelleen |
| 834 | Pakokaasujen takaisinkierrätyksen säätöpoikkeaman tarkastus | Tarkistaa, vastaavatko EGR:n ohje- ja tosiarvo toisiaan |
| 1073 | Pakokaasujen matalapainekierrätyksen venttiili | Opettaa matalapaine-EGR-venttiilin ääriasennot uudelleen |
| 1075 | Pakokaasuläpän mukautus | Opettaa pakokaasuläpän ääriasennot uudelleen |
| 1076 | Pakokaasujen matalapainekierrätyksen eropainetunnistimen mukautus | Referoi matalapaine-EGR:n eropainetunnistimen nollapisteen |
| 1088 | Pakokaasujen matalapainekierrätyksen venttiilin manuaalinen tarkastus | Käyttäjän ohjaama ohjaus liikkuvuuden tarkistamiseksi |
| 1089 | Pakokaasuläpän manuaalinen tarkastus | Käyttäjän ohjaama pakokaasuläpän ohjaus |
| 1245 | Pakokaasujen matalapainekierrätyksen venttiilin automaattinen tarkastus | Ohjainlaitteen ohjaama matalapaine-EGR-suodattimen tarkastus |
Tarkastus vs. mukautus vs. manuaalinen tarkastus: Tarkastus vain toteaa, toimiiko osa (tulos hyväksytty/hylätty), muuttamatta oppimisarvoja pysyvästi. Mukautus sen sijaan muuttaa tarkoituksellisesti ohjainlaitteen oppimisarvoja (esim. ääriasennot vaihdon jälkeen). Manuaalinen tarkastus jättää ohjauksen sinulle, jotta voit itse tarkkailla liikettä.
🔧 Nyrkkisääntö moottorin tilasta – käykö moottori vai ei?
- Tarkastukset (lohkot 778, 834, 1245) tehdään käyvällä, käyttölämpimällä moottorilla joutokäynnillä. Ohjainlaite ohjaa venttiiliä aktiivisesti ja mittaa reaktion (esim. ilmamassan) – siihen tarvitaan todellinen pakokaasu- tai ilmavirta. Tarkastuksessa EGR-venttiiliä ohjataan vuorotellen auki ja kiinni; ilmamassan on tällöin reagoitava mitattavasti.
- Mukautukset (lohkot 816, 1073, 1075, 1076) ja manuaaliset tarkastukset (lohkot 1088, 1089) tehdään virta päällä ja moottori sammutettuna. Ääriasennot tai tunnistimen nollapiste opetetaan ilman pakokaasuvirtaa, ja toimilaitetta liikutetaan ja tarkkaillaan ilman palamista. Huolehdi tällöin vakaasta käyttöjännitteestä (ohjearvo n. 12,5 V).
⚠️ Älä sekoita: Lohko
1076„Pakokaasujen matalapainekierrätyksen eropainetunnistimen mukautus” koskee matalapaine-EGR-reitin tunnistinta – ei DPF:n eropainetunnistinta. Hiukkassuodattimeen liittyvistä töistä vastaa toinen lohko.
3. Edellytykset
- Diagnoosiliitäntä on yhdistetty (alareunan tilarivi näyttää esim. „Yhdistetty … Sovitin valmis.”)
- Ohjainlaite 01 – Moottorin elektroniikka on avattuna, välilehti Perusasetukset
- Aiheuttava työ on valmis (venttiili/jäähdytin puhdistettu tai vaihdettu, liittimet ja letkut istuvat tiiviisti)
- Moottorin tila rutiinin mukaan (ks. nyrkkisääntö kohdassa 2): aktiiviset tarkastukset käyvällä, käyttölämpimällä moottorilla joutokäynnillä, mukautukset ja manuaaliset tarkastukset virta päällä, moottori sammutettuna. Ohjainlaite määrää ehdon ja keskeyttää, jos se ei täyty
- Vakaa käyttöjännite (kytke tarvittaessa latauslaite)
- Lue moottorinohjauksen vikamuisti ensin ja poista se, kun syy on korjattu
4. Pakokaasujen takaisinkierrätyksen tarkastus
Pakokaasujen takaisinkierrätyksen tarkastus (lohko 778) on aktiivinen toimintatesti, ei opetusvaihe. Se tehdään käyvällä, käyttölämpimällä moottorilla joutokäynnillä – vain silloin on todellinen pakokaasu- ja ilmavirta, jonka reaktio voidaan mitata. Kun napsautat Käynnistä, ohjainlaite ohjaa EGR-venttiiliä tarkoituksellisesti – avaa ja sulkee sen – ja tarkkailee samalla muun anturoinnin reaktiota, ennen kaikkea ilmamassaa (ilmamassamittari):
- Kun venttiili avautuu, takaisinjohdettua pakokaasua virtaa imusarjaan ja syrjäyttää raikasta ilmaa – mitatun ilmamassan on laskettava mitattavasti.
- Kun venttiili sulkeutuu, ilmamassa nousee takaisin.
Jos ilmamassa reagoi odotetusti, EGR-reitti katsotaan toimivaksi. Jos reaktio jää pois tai on liian pieni, se viittaa jumittuneeseen, karstoittuneeseen tai vuotavaan venttiiliin, tukkeutuneisiin kanaviin tai vialliseen toimilaitteeseen. Ohjainlaite ilmoittaa tuloksen hyväksytty / hylätty; oppimisarvoja ei tällöin muuteta pysyvästi.
Täydentävästi lohko 834 „Pakokaasujen takaisinkierrätyksen säätöpoikkeaman tarkastus” tarkistaa, vastaako todellisuudessa takaisinjohdettu määrä ohjainlaitteen pyytämää määrää – liian suuri poikkeama on klassinen aiheuttaja vialle „Pakokaasujen takaisinkierrätyksen säätöpoikkeama”.
5. Pakokaasujen takaisinkierrätysventtiilin mukautus
Pakokaasujen takaisinkierrätysventtiilin mukautus (lohko 816) on opetusvaihe ja tehdään virta päällä ja moottori sammutettuna (vakaa käyttöjännite, ohjearvo n. 12,5 V): Ohjainlaite ajaa EGR-venttiilin sen mekaanisiin ääriasentoihin (täysin kiinni ja täysin auki) ja tallentaa vastaavat asennonantimen asentoarvot uusiksi oppimisarvoiksi. Koska tässä ei mitata pakokaasuvirran reaktiota, moottori saa – ja sen pitää – olla sammutettuna.
Näin säätö tietää jälleen tarkalleen, mikä ohjausarvo vastaa mitäkin todellista venttiilin asentoa. Mukautus tarvitaan ennen kaikkea:
- EGR-venttiilin vaihdon jälkeen,
- venttiilin puhdistuksen jälkeen (poistetut kerrostumat muuttavat kitkaa/ääriasentoa),
- kun vika viittaa epäuskottavaan venttiilin asentoon tai puuttuvaan perusasetukseen.
Ilman tätä mukautusta ohjainlaite laskee vanhoilla asentoarvoilla – säätö muuttuu epätarkaksi, EGR-suhde ei enää täsmää, ja uudet säätöpoikkeamaviat uhkaavat. Toisin kuin kohdan 4 tarkastus, mukautus muuttaa tallennetut oppimisarvot pysyvästi.
Matalapaine-reitille on omat vastaavat mukautuksensa erillisinä lohkoina: 1073 (matalapaine-EGR-venttiili), 1075 (pakokaasuläppä) ja 1076 (eropainetunnistin).
6. Matalapaine-EGR-venttiilin manuaalinen tarkastus
Pakokaasujen matalapainekierrätyksen venttiilin manuaalinen tarkastus (lohko 1088) antaa sinun ohjata matalapaine-EGR-venttiiliä sen sijaan, että jättäisit ohjauksen pelkästään ohjainlaitteelle. Se tehdään virta päällä ja moottori sammutettuna, jotta toimilaitetta voidaan ajaa ja tarkkailla vaarattomasti ilman pakokaasuvirtaa. Annat asennon (auki/kiinni tai asteittain) ja tarkkailet asennon takaisinkytkentää ja venttiilin liikettä.
Tarkoitus on mekaaninen liikkuvuustarkastus: matalapaine-EGR-venttiili sijaitsee pakokaasuvirrassa DPF:n jälkeen ja voi nokikerrostumien takia jäykistyä tai jumittua. Manuaalisessa tarkastuksessa havaitset,
- seuraako venttiili ohjauskäskyä puhtaasti ja täysin,
- takkuaako, juuttuuko vai viivästyykö se jossakin kohdassa,
- vastaako asennon takaisinkytkentä käskettyä asentoa.
Näin voit arvioida kohdennetusti, onko venttiili vielä kunnossa, tarvitseeko se puhdistusta vai onko se vaihdettava – ennen kuin teet mukautuksen tai vaihdat osan tarpeettomasti. Pakokaasuläpälle on lohkolla 1089 sama manuaalinen tarkastus; 1245 sen sijaan tarkastaa matalapaine-EGR-suodattimen automaattisesti (ohjainlaitteen ohjaamana).
7. Tarkista tulos
- Poista vikamuisti ja lue se uudelleen – siihen ei saa jäädä yhtään uutta EGR-vikaa (säätöpoikkeama, venttiilin asento, eropaine).
- Tarkista mittausarvolohkoista EGR:ään liittyvät arvot uskottavuuden osalta, esim. EGR:n ohje- ja tosisuhde, ilmamassa ja venttiilin asento. Venttiilin ollessa kiinni ilmamassan tulisi vastata raikasilman tarvetta.
- Tee lyhyt koeajo – mieluiten diagnoosi kytkettynä – eri kuormituspisteiden yli ja varmista, että EGR säätää puhtaasti eikä vika toistu.
8. Sudenkuopat ja huomautukset
- Korjaa syy ensin: Mukautus ja tarkastus edellyttävät mekaanisesti ehjää osaa. Karstoittunut, jumittunut venttiili ei muutu opettamisella jälleen liikkuvaksi – puhdista/vaihda ensin, sitten mukauta.
- Valitse oikea reitti: Korkeapaine- ja matalapaine-EGR:llä on erilliset venttiilit ja lohkot. Tarkista ensin, mikä reitti on kyseessä, ja valitse sopiva lohko (778/816 korkeapaineelle, 1073/1075/1076/1088/1089/1245 matalapaineelle).
- Huomioi järjestys: Yleensä järkevintä on manuaalinen tarkastus/tarkastus → puhdistus tai vaihto → mukautus → uusi tarkastus. Ennen korjausta tehty mukautus opettaa vain huonon tilan.
- Ehdot tulevat ohjainlaitteelta: Mitkä arvot näytetään ja mitkä edellytykset (moottori pois/päällä, lämpötila, jännite) pätevät, määrää ohjainlaite; ehtojen jäädessä täyttymättä rutiini ei käynnisty.
- Älä sekoita eropainetunnistinta: Matalapaine-EGR:n eropainetunnistin (lohko
1076) ei ole DPF:n eropainetunnistin – varmista oikea reitti ja osanumero. - Puuttuvat lohkot: Moottorista, ohjelmistoversiosta ja koodauksesta riippuen kaikki lohkot eivät ole näkyvissä tai ne on nimetty hieman eri tavoin – tämä on normaalia eikä ole vika. Jos moottorissa ei ole matalapaine-EGR:ää, siihen liittyvät lohkot puuttuvat kokonaan.
