De nombreux modèles VW et Audi des années 2000 (entre autres la VW Passat B6/B7, la VW Passat CC, le VW Tiguan 5N, l’Audi A6 4F et l’Audi A8 4E) sont équipés à l’essieu arrière d’un frein de stationnement électrique (EPB) avec un calculateur dédié 53 Frein de stationnement, auquel on accède via le protocole KWP2000 : dans chaque étrier arrière se trouve un moteur électrique qui, via une broche dans le piston de frein, serre le frein de stationnement. Avant de remplacer les plaquettes de frein arrière, tu dois faire reculer cette broche par la diagnose – sinon, en repoussant le piston, tu travailles contre la mécanique et tu endommages le moteur électrique ou la broche dans l’étrier.
Dans CarPort, tu fais cela au calculateur 53 Frein de stationnement via les Réglages de base avec trois blocs :
| Bloc | Fonction |
|---|---|
| 007 | frein de stationnement ouvert – les broches reculent, les pistons sont libérés |
| 006 | fermer le frein de stationnement – le frein se resserre après le changement de plaquettes |
| 010 | Test de fonctionnement – le frein de stationnement s’ouvre et se ferme 3 fois, et la nouvelle position des plaquettes est apprise (calibration) |
La procédure de diagnostic n’est nécessaire que pour l’essieu arrière. Les plaquettes avant se remplacent de façon conventionnelle sans appareil de diagnostic.
1. Prérequis
- L’interface de diagnostic est connectée (la barre d’état en bas affiche par ex. « Connecté à K+CAN. Adaptateur prêt. »)
- Contact mis, moteur coupé
- Chargeur branché (voir l’encadré ci-dessous)
- Frein de stationnement desserré (témoin éteint) – avec le frein de stationnement serré, le réglage de base ne peut pas démarrer. Pour le desserrer via le bouton, tu dois sur ces véhicules appuyer sur la pédale de frein.
- Véhicule mis sur chandelles en toute sécurité ou sur le pont élévateur, roues arrière démontées
⚠️ Pourquoi le chargeur est obligatoire : pendant toute la procédure, le contact reste mis durant une longue période – les calculateurs, l’éclairage et les ventilateurs tirent beaucoup de courant, sans que l’alternateur ne recharge. À cela s’ajoutent les moteurs électriques eux-mêmes : ils ont besoin de beaucoup de courant lors de leur déplacement, et lorsqu’ils arrivent en butée – tout en arrière à l’ouverture, avec pleine force de serrage à la fermeture –, des pics de charge brefs et simultanés apparaissent sur les deux étriers. Pour le réglage de base, le calculateur 53 a besoin d’au moins 12,0 volts de tension de bord et réagit de manière très sensible à la sous-tension : si la tension chute, l’opération peut s’interrompre, des défauts sont mémorisés, le frein de stationnement reste dans le pire des cas bloqué en position ouverte – et dans les cas extrêmes, le calculateur lui-même peut être endommagé. Branche donc un chargeur avant le démarrage et laisse-le branché jusqu’à la fin du changement de plaquettes.

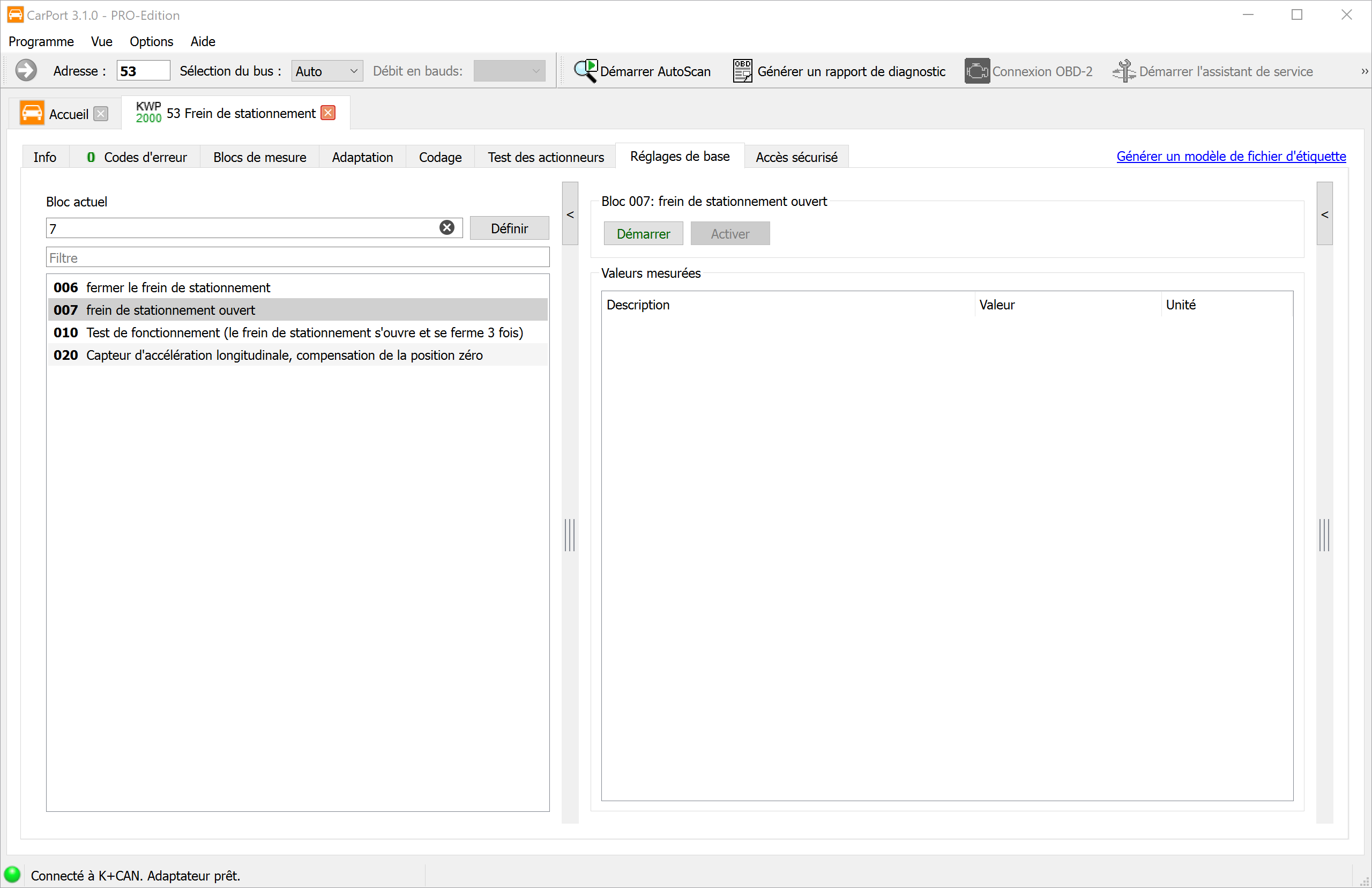

2. Frein de stationnement ouvert (bloc 007)
- Sélectionne le calculateur 53 – Frein de stationnement.
- Passe à l’onglet Réglages de base.
- Saisis sous Bloc actuel le
7(ou sélectionne 007 frein de stationnement ouvert dans la liste) et clique sur Définir. - Clique sur Démarrer.
Les moteurs électriques reculent maintenant de façon audible et libèrent les pistons.
⚠️ Attendre 30 secondes : après que les moteurs électriques se sont tus, attends au moins 30 secondes avant d’exécuter l’étape suivante. En raison d’un problème de firmware, le calculateur peut être endommagé sur certains véhicules si tu continues trop tôt. Ce temps d’attente s’applique après chacun des trois blocs (007, 006 et 010).
Important : les pistons ne reculent pas d’eux-mêmes. Le moteur électrique ne fait que rétracter la broche à l’intérieur et libère le piston – tu dois ensuite le repousser toi-même (étape 3).
3. Remplacer les plaquettes
Pour bricoler, tu peux couper le contact – les moteurs électriques restent en position ouverte. Laisse le chargeur branché.
- Repousse le piston de frein droit avec un repousse-piston – ne pas tourner ! Contrairement aux étriers avec frein à main mécanique, le piston EPB se contente d’être poussé ; la broche, tu l’as déjà fait reculer par la diagnose.
- Surveille pendant ce temps le niveau de liquide de frein dans le vase d’expansion : en repoussant, le niveau monte. Si du liquide a été rajouté entre-temps, le vase peut déborder – aspire au besoin un peu de liquide au préalable (le liquide de frein attaque la peinture).
- Remplace les plaquettes (et, le cas échéant, les disques) comme d’habitude.
⚠️ N’actionne jamais le bouton de frein de stationnement et ne démarre aucun réglage de base tant que le frein est démonté ou que les plaquettes sont déposées ! Les broches partiraient dans le vide ou pousseraient le piston hors de son logement sans plaquettes – risque de blessure et de dommages. Les trois blocs ne doivent être exécutés qu’avec les plaquettes et les étriers entièrement montés.
4. Établir la pression de freinage
Après le remontage, actionne plusieurs fois la pédale de frein jusqu’à ce qu’elle soit ferme et offre de la résistance. Ce n’est qu’alors que les pistons, avec les nouvelles plaquettes, sont en appui contre le disque – c’est la condition pour l’étape suivante.
5. Fermer le frein de stationnement (bloc 006)
- Remets le contact en marche et rouvre 53 – Frein de stationnement → Réglages de base.
- Saisis sous Bloc actuel le
6(ou sélectionne 006 fermer le frein de stationnement) et clique sur Définir. - Clique sur Démarrer et attends que les moteurs électriques aient terminé – ensuite, à nouveau 30 secondes de pause.
Contrairement aux véhicules plus récents (par ex. la plateforme MQB, où la fin du mode de changement de garniture effectue en même temps la calibration), le changement de plaquettes n’est ici pas encore terminé : le test de fonctionnement suit comme étape de calibration à part.
6. Calibration : Test de fonctionnement (bloc 010)
- Saisis sous Bloc actuel le
10(ou sélectionne 010 Test de fonctionnement (le frein de stationnement s’ouvre et se ferme 3 fois)) et clique sur Définir. - Clique sur Démarrer.
Le frein de stationnement s’ouvre et se ferme maintenant 3 fois de suite. Avec ces cycles de serrage/desserrage, le calculateur vérifie le fonctionnement des moteurs électriques et apprend la position des nouvelles plaquettes – ce n’est qu’ainsi que la force de serrage et les courses sont à nouveau correctes. Ici aussi, attends 30 secondes après le dernier cycle avant de continuer.
7. Vérifier le résultat
- Vérifie la mémoire de défauts du calculateur 53 et efface-la au besoin. Après une procédure correctement effectuée, aucun code d’erreur ne devrait plus être signalé.
- Actionne plusieurs fois le frein de stationnement via le bouton, pédale de frein enfoncée : serrer et desserrer à nouveau. Les témoins doivent ensuite être éteints.
- Avant le premier trajet, actionne encore plusieurs fois la pédale de frein jusqu’à ce qu’elle soit ferme.
8. Remarques
- Règle des 30 secondes : après chaque bloc (007, 006, 010), ne continue que lorsque les moteurs électriques sont restés silencieux pendant au moins 30 secondes – sinon, avec certaines versions de calculateur, celui-ci risque d’être endommagé.
- Desserrer le frein de stationnement au préalable : si le frein de stationnement est encore serré au démarrage du bloc 007, le réglage de base ne peut pas être effectué. D’abord desserrer, puis démarrer.
- Interruption pour cause de sous-tension : si l’opération s’interrompt, recharge la batterie ou branche un chargeur, efface la mémoire de défauts et recommence la procédure à partir de l’étape 2.
- Le bloc 020 ne fait pas partie du changement de plaquettes : la compensation de la position zéro du capteur d’accélération longitudinale n’est nécessaire qu’après le remplacement du calculateur ou du capteur et doit être effectuée sur une surface plane.
- Rodage : roule prudemment avec les nouvelles plaquettes sur les premiers 200 km environ et évite les freinages à fond inutiles, afin que les plaquettes et les disques se rodent l’un contre l’autre.
- Uniquement l’essieu arrière : les blocs 006/007/010 ne concernent que les étriers arrière avec moteurs électriques EPB.
