De uitlaatgasterugvoer (EGR) voert een deel van het uitlaatgas terug naar het inlaattraject. Het gekoelde, zuurstofarme uitlaatgas verlaagt de verbrandingspiektemperatuur en daarmee de stikstofoxide-uitstoot (NOₓ). Roetige of vastzittende EGR-onderdelen leiden tot vermogensverlies, noodloop, verhoogd verbruik, zwarte rook en foutmeldingen zoals “regelafwijking uitlaatgasterugvoer”.
Bij MQB-diesels stuur je de EGR-diagnose met CarPort aan via de Basisinstellingen van het regelapparaat 01 – Motorelektronica. Daar staan – afhankelijk van motor en softwarestand – meerdere routines ter beschikking: actieve functiecontroles, adaptaties (aanleren van leerwaarden) en handmatige controles van afzonderlijke stelorganen.
⚠️ Deze handleiding legt uit wat de afzonderlijke EGR-routines doen. Voer adaptaties en controles alleen uit als daar een concrete aanleiding voor is (vervanging van een onderdeel, reiniging, opgeslagen fout) – niet “op verdenking”.
1. Hogedruk- en lagedruk-EGR – het verschil
Moderne MQB-TDI’s (bijv. EA288, Euro 6) hebben vaak twee gescheiden EGR-trajecten, die het regelapparaat afhankelijk van het bedrijfspunt combineert. Beide hebben eigen kleppen, koelers en basisinstellingen.
| Hogedruk-EGR (HD-EGR) | Lagedruk-EGR (LD-EGR) | |
|---|---|---|
| Uitlaatgasafname | vóór de turbine (heet uitlaatgas rechtstreeks uit het uitlaatspruitstuk) | na het dieselroetfilter (gereinigd, koeler uitlaatgas) |
| Inleiding | na de gasklep in het inlaatspruitstuk | vóór de compressor (turbo-ingang) |
| Weg / reactie | kort, snelle regeling | lang, gelijkmatiger bijmenging |
| Werkgebied | vooral opwarmen en lage/gemiddelde belasting | vooral hogere belasting en toerental |
| Bijzonderheid | ongefilterd, roethoudend uitlaatgas → neigt tot verkoking van klep en koeler | gefilterd uitlaatgas → minder vervuiling in het inlaattraject, geringer verbruiksnadeel |
| Extra onderdelen | EGR-klep, EGR-koeler met bypass | LD-EGR-klep, uitlaatgasklep (bouwt drukverschil op), verschildruksensor, LD-EGR-koeler |
Kort gezegd: de hogedruk-EGR reageert snel en dekt het opwarmen en het lage belastingsgebied af, maar verroet sterker. De lagedruk-EGR gebruikt het reeds gefilterde uitlaatgas achter het DPF, werkt schoner en gunstiger voor het verbruik en neemt vooral het hogere belastingsgebied voor zijn rekening. Om te functioneren heeft hij de uitlaatgasklep nodig om het benodigde drukverschil op te bouwen, en een verschildruksensor om de teruggevoerde hoeveelheid te registreren.

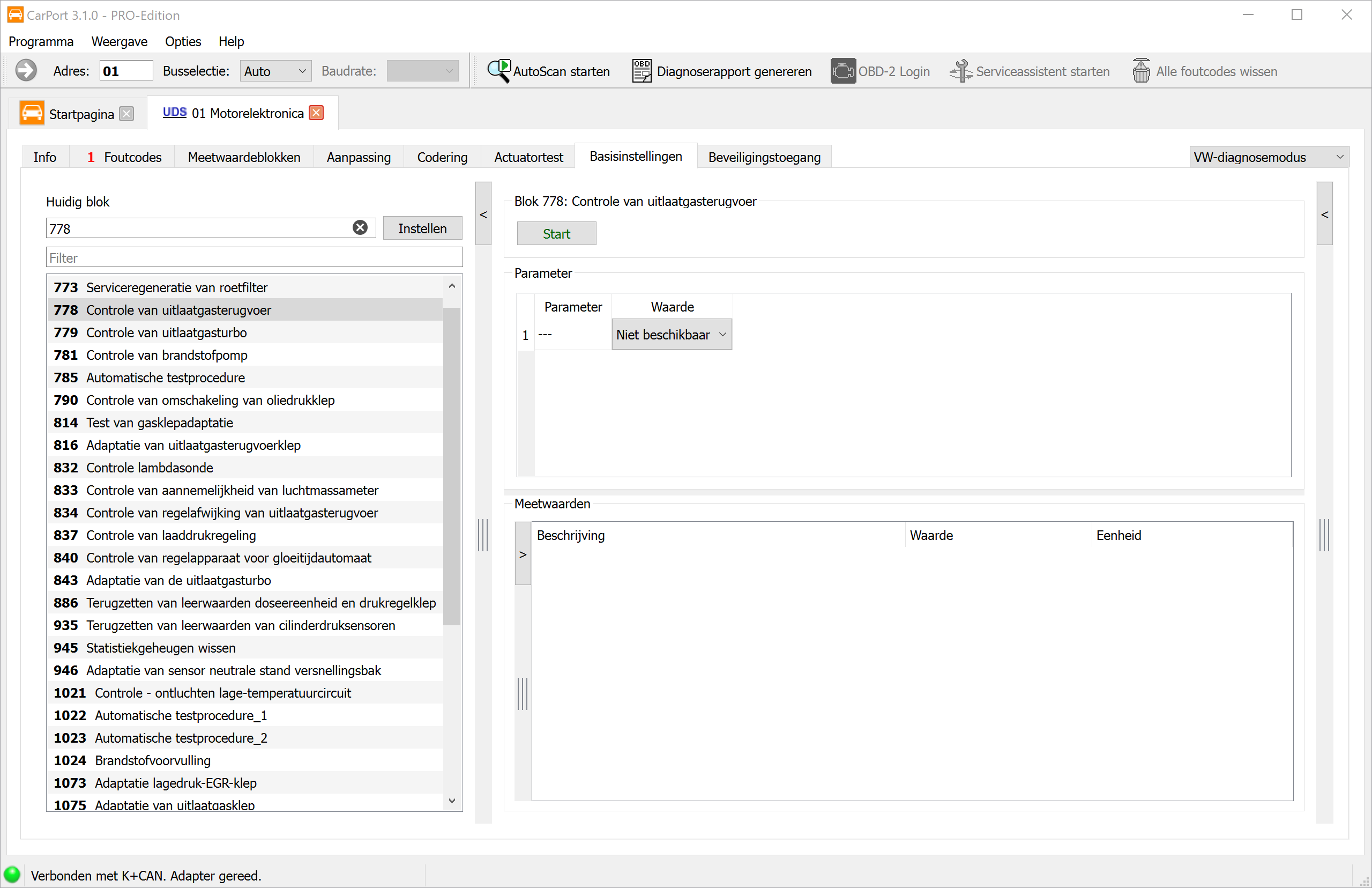

2. Relevante basisinstellingen in één oogopslag
In de bloklijst van de basisinstellingen vind je de EGR-routines. Welke daarvan zichtbaar zijn, hangt af van motor, softwarestand en uitrusting (niet elke motor heeft een lagedruk-EGR).
| Blok | Basisinstelling | Doel |
|---|---|---|
| 778 | Controle van uitlaatgasterugvoer | Actieve functietest van het EGR-traject |
| 816 | Adaptatie van uitlaatgasterugvoerklep | Leert de eindstanden van de EGR-klep opnieuw aan |
| 834 | Controle van regelafwijking van uitlaatgasterugvoer | Controleert of gewenste en werkelijke EGR-verhouding overeenkomen |
| 1073 | Adaptatie lagedruk-EGR-klep | Leert de eindstanden van de LD-EGR-klep opnieuw aan |
| 1075 | Adaptatie van uitlaatgasklep | Leert de eindstanden van de uitlaatgasklep opnieuw aan |
| 1076 | Adaptatie verschildruksensor lagedruk-EGR | Refereert het nulpunt van de LD-EGR-verschildruksensor opnieuw |
| 1088 | Handmatige controle van lagedruk-EGR-klep | Door de gebruiker gestuurde aansturing voor een beweeglijkheidscontrole |
| 1089 | Handmatige controle uitlaatgasklep | Door de gebruiker gestuurde aansturing van de uitlaatgasklep |
| 1245 | Automatische controle van lagedruk-EGR-filter | Door het regelapparaat gestuurde controle van het LD-EGR-filter |
Controle vs. adaptatie vs. handmatige controle: Een controle stelt alleen vast of een onderdeel functioneert (resultaat geslaagd/niet geslaagd), zonder leerwaarden blijvend te wijzigen. Een adaptatie verandert daarentegen gericht de leerwaarden van het regelapparaat (bijv. eindstanden na een vervanging). Een handmatige controle laat de aansturing aan jou over, zodat je de beweging zelf kunt observeren.
🔧 Vuistregel motortoestand – motor loopt of niet?
- Controles (blokken 778, 834, 1245) draaien bij een lopende, bedrijfswarme motor in stationair toerental. Het regelapparaat stuurt de klep actief aan en meet de reactie (bijv. de luchtmassa) – daarvoor is een reële uitlaatgas- resp. luchtstroom nodig. Bij de controle wordt de EGR-klep afwisselend open- en dichtgestuurd; de luchtmassa moet daarbij meetbaar reageren.
- Adaptaties (blokken 816, 1073, 1075, 1076) en de handmatige controles (blokken 1088, 1089) draaien bij contact aan en motor uit. Eindstanden resp. het sensornulpunt worden zonder uitlaatgasstroom aangeleerd, het stelorgaan zonder verbranding bewogen en geobserveerd. Zorg daarbij voor een stabiele boordnetspanning (richtwaarde ca. 12,5 V).
⚠️ Niet verwarren: Blok
1076“Adaptatie verschildruksensor lagedruk-EGR” betreft de sensor van het lagedruk-EGR-traject – niet de DPF-verschildruksensor. Voor werkzaamheden aan het roetfilter is een ander blok verantwoordelijk.
3. Voorwaarden
- Diagnose-interface is verbonden (statusbalk onderaan toont bijv. “Verbonden met … Adapter gereed.”)
- Het regelapparaat 01 – Motorelektronica is geopend, tabblad Basisinstellingen
- De aanleidende werkzaamheden zijn afgerond (klep/koeler gereinigd of vervangen, stekkers en slangen zitten dicht)
- Motortoestand afhankelijk van de routine (zie vuistregel in hoofdstuk 2): actieve controles bij een lopende, bedrijfswarme motor in stationair toerental, adaptaties en handmatige controles bij contact aan, motor uit. Het regelapparaat geeft de voorwaarde aan en breekt af als die niet is vervuld
- Stabiele boordnetspanning (indien nodig een acculader aansluiten)
- Het foutgeheugen van het motorregelapparaat vooraf uitlezen en na verholpen oorzaak wissen
4. Controle van uitlaatgasterugvoer
De Controle van uitlaatgasterugvoer (blok 778) is een actieve functietest, geen aanleerprocedure. Hij draait bij een lopende, bedrijfswarme motor in stationair toerental – alleen dan is er een reële uitlaatgas- en luchtstroom waarvan de reactie te meten is. Na het klikken op Start stuurt het regelapparaat de EGR-klep gericht aan – het opent en sluit haar – en observeert daarbij de reactie van de overige sensoriek, vooral de luchtmassa (luchtmassameter):
- Opent de klep, dan stroomt teruggevoerd uitlaatgas het inlaattraject in en verdringt verse lucht – de gemeten luchtmassa moet meetbaar dalen.
- Sluit de klep weer, dan stijgt de luchtmassa terug.
Reageert de luchtmassa zoals verwacht, dan geldt het EGR-traject als functioneel. Blijft de reactie uit of valt hij te klein uit, dan wijst dat op een vastzittende, verkookte of lekke klep, verstopte kanalen of een defect stelorgaan. Het resultaat meldt het regelapparaat als geslaagd / niet geslaagd; leerwaarden worden daarbij niet blijvend gewijzigd.
Aanvullend controleert blok 834 “Controle van regelafwijking van uitlaatgasterugvoer” of de werkelijk teruggevoerde hoeveelheid overeenkomt met de door het regelapparaat gevraagde hoeveelheid – een te grote afwijking is de klassieke oorzaak voor de fout “regelafwijking uitlaatgasterugvoer”.
5. Adaptatie van uitlaatgasterugvoerklep
De Adaptatie van uitlaatgasterugvoerklep (blok 816) is een aanleerprocedure en draait bij contact aan en motor uit (stabiele boordnetspanning, richtwaarde ca. 12,5 V): het regelapparaat stuurt de EGR-klep naar haar mechanische eindaanslagen (volledig gesloten en volledig geopend) en slaat de bijbehorende positiewaarden van de positiegever op als nieuwe leerwaarden. Omdat hier geen reactie van de uitlaatgasstroom wordt gemeten, mag – en moet – de motor daarbij stilstaan.
Zo weet de regeling weer precies welke aanstuurwaarde bij welke reële klepstand hoort. De adaptatie is vooral nodig:
- na het vervangen van de EGR-klep,
- na het reinigen van de klep (veranderde wrijving/eindstand door verwijderde afzettingen),
- wanneer een fout op een niet-plausibele klepstand of een ontbrekende basisinstelling wijst.
Zonder deze adaptatie rekent het regelapparaat met de oude positiewaarden – de regeling wordt onnauwkeurig, de EGR-verhouding klopt niet meer en er dreigen opnieuw regelafwijkingsfouten. Anders dan de controle uit stap 4 verandert de adaptatie de opgeslagen leerwaarden blijvend.
Voor het lagedruktraject bestaan de bijbehorende adaptaties als eigen blokken: 1073 (LD-EGR-klep), 1075 (uitlaatgasklep) en 1076 (verschildruksensor).
6. Handmatige controle van lagedruk-EGR-klep
De Handmatige controle van lagedruk-EGR-klep (blok 1088) laat jou de LD-EGR-klep aansturen, in plaats van het verloop alleen aan het regelapparaat over te laten. Hij draait bij contact aan en motor uit, zodat het stelorgaan zich gevaarloos zonder uitlaatgasstroom laat doorlopen en observeren. Je geeft een stand op (openen/sluiten resp. stapsgewijs) en observeert de positieterugmelding en de beweging van de klep.
Doel is de mechanische beweeglijkheidscontrole: de lagedruk-EGR-klep zit in de uitlaatgasstroom achter het DPF en kan door roetafzettingen stroef worden of vastzitten. In de handmatige controle herken je,
- of de klep het aanstuurcommando schoon en volledig volgt,
- of hij ergens blijft hangen, klemt of vertraagd reageert,
- of de positieterugmelding bij de opgedragen stand past.
Zo laat zich gericht beoordelen of de klep nog in orde is, gereinigd moet worden of vervangen moet worden – voordat je een adaptatie uitvoert of onnodig een onderdeel vervangt. Voor de uitlaatgasklep is er met blok 1089 dezelfde handmatige controle; 1245 controleert het LD-EGR-filter daarentegen automatisch (door het regelapparaat gestuurd).
7. Resultaat controleren
- Wis het foutgeheugen en lees het opnieuw uit – er mag geen nieuwe EGR-fout (regelafwijking, klepstand, verschildruk) opgeslagen zijn.
- Controleer in de meetwaardeblokken de EGR-relevante waarden op plausibiliteit, bijv. gewenste en werkelijke EGR-verhouding, luchtmassa en klepstand. Bij gesloten klep moet de luchtmassa overeenkomen met de verseluchtbehoefte.
- Maak een korte proefrit – zo mogelijk met aangesloten diagnose – over verschillende belastingspunten en controleer of de EGR schoon regelt en er geen fout terugkeert.
8. Valkuilen en aanwijzingen
- Oorzaak eerst verhelpen: Adaptatie en controle veronderstellen een mechanisch intact onderdeel. Een verkookte, vastzittende klep wordt door het aanleren niet weer gangbaar – eerst reinigen/vervangen, dan adapteren.
- Juist traject kiezen: Hogedruk- en lagedruk-EGR hebben gescheiden kleppen en blokken. Controleer eerst welk traject betroffen is en kies het passende blok (778/816 voor HD, 1073/1075/1076/1088/1089/1245 voor LD).
- Let op de volgorde: Zinvol is meestal handmatig/controleren → reinigen of vervangen → adapteren → opnieuw controleren. Een adaptatie vóór de reparatie leert alleen de slechte toestand aan.
- Voorwaarden komen van het regelapparaat: Welke waarden worden weergegeven en welke voorwaarden (motor uit/aan, temperatuur, spanning) gelden, geeft het regelapparaat aan; bij niet vervulde voorwaarden loopt de routine niet.
- Verschildruksensor niet verwarren: De LD-EGR-verschildruksensor (blok
1076) is niet de DPF-verschildruksensor – let op het juiste traject en onderdeelnummer. - Ontbrekende blokken: Afhankelijk van motor, softwarestand en codering zijn niet alle blokken zichtbaar of net iets anders benoemd – dat is normaal en geen fout. Heeft de motor geen lagedruk-EGR, dan ontbreken de bijbehorende blokken volledig.
