Povratni vod izpušnih plinov (EGR) vrača del izpušnih plinov nazaj v sesalni trakt. Ohlajeni izpušni plini z nizko vsebnostjo kisika znižajo najvišjo temperaturo zgorevanja in s tem izpust dušikovih oksidov (NOₓ). Zasajeni ali zataknjeni deli EGR povzročajo izgubo moči, zasilni tek, večjo porabo, črn dim in zapise napak, kot je „Odstopanje regulacije povratnega voda izpušnih plinov”.
Pri dizelskih motorjih MQB diagnostiko EGR v CarPort prikličeš prek Osnovnih nastavitev krmilnika 01 – Elektronika motorja. Tam je – odvisno od motorja in različice programske opreme – na voljo več rutin: aktivne funkcijske preizkuse, prilagoditve (učenje priučenih vrednosti) in ročna testiranja posameznih aktuatorjev.
⚠️ Ta navodila pojasnjujejo, kaj posamezne rutine EGR povzročijo. Prilagoditve in testiranja izvajaj le takrat, ko za to obstaja konkreten razlog (zamenjava dela, čiščenje, shranjena napaka) – ne „za vsak primer”.
1. Visokotlačni in nizkotlačni EGR – razlika
Sodobni motorji MQB-TDI (npr. EA288, Euro 6) imajo pogosto dve ločeni progi EGR, ki ju krmilnik glede na delovno točko kombinira. Obe imata lastne ventile, hladilnike in osnovne nastavitve.
| Visokotlačni EGR (HD-EGR) | Nizkotlačni EGR (ND-EGR) | |
|---|---|---|
| Odvzem izpušnih plinov | pred turbino (vroči izpušni plini neposredno iz izpušnega kolektorja) | za filtrom trdnih delcev (očiščeni, hladnejši izpušni plini) |
| Vpeljava | za dušilno loputo v sesalni kolektor | pred kompresorjem (vhod turbopolnilnika) |
| Pot / odziv | kratka, hitra regulacija | dolga, enakomernejše primešavanje |
| Območje delovanja | zlasti ogrevanje ter nizka/srednja obremenitev | zlasti višja obremenitev in vrtljaji |
| Posebnost | nefiltrirani izpušni plini s sajami → nagnjenost k zakoksanju ventila in hladilnika | filtrirani izpušni plini → manjše zasajanje sesalnega trakta, manjša slabost pri porabi |
| Dodatni deli | ventil EGR, hladilnik EGR z obvodom | ventil ND-EGR, loputa izpušnih plinov (ustvari tlačno razliko), senzor diferenčnega tlaka, hladilnik ND-EGR |
Na kratko: Visokotlačni EGR se odziva hitro in pokriva ogrevanje ter spodnje obremenitveno območje, vendar se bolj zasaja. Nizkotlačni EGR uporablja že filtrirane izpušne pline za DPF, deluje čisteje in porabno ugodneje ter prevzema predvsem višje obremenitveno območje. Da deluje, potrebuje loputo izpušnih plinov za vzpostavitev potrebne tlačne razlike in senzor diferenčnega tlaka za zajem vrnjene količine.
2. Pregled pomembnih osnovnih nastavitev
Na seznamu blokov osnovnih nastavitev najdeš rutine EGR. Katere od njih so vidne, je odvisno od motorja, različice programske opreme in opreme (nima vsak motor nizkotlačnega EGR).
| Blok | Osnovna nastavitev | Namen |
|---|---|---|

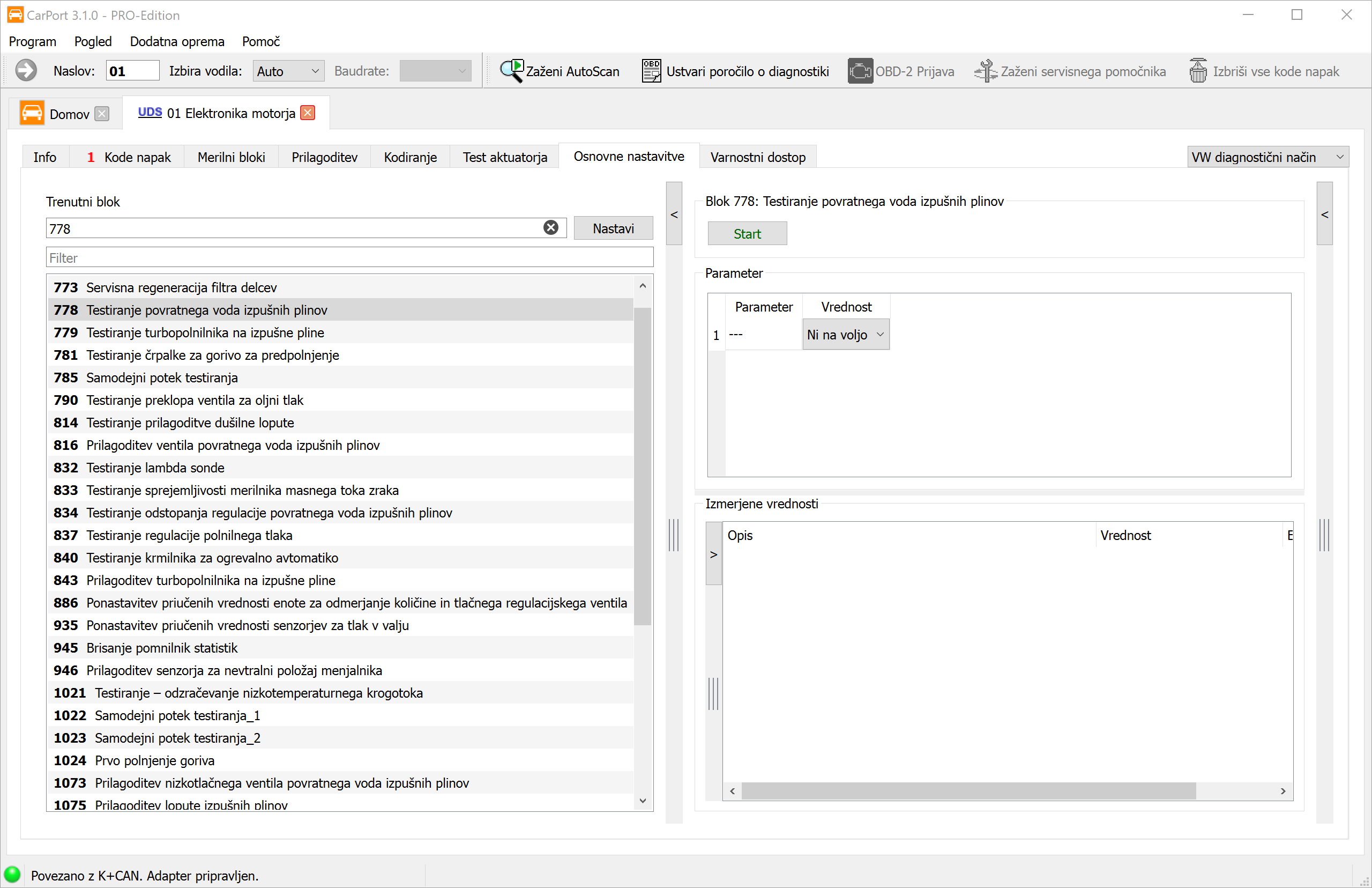

| 778 | Testiranje povratnega voda izpušnih plinov | Aktivni funkcijski test proge EGR |
| 816 | Prilagoditev ventila povratnega voda izpušnih plinov | Znova priuči končne lege ventila EGR |
| 834 | Testiranje odstopanja regulacije povratnega voda izpušnih plinov | Preveri, ali se želena in dejanska stopnja EGR ujemata |
| 1073 | Prilagoditev nizkotlačnega ventila povratnega voda izpušnih plinov | Znova priuči končne lege ventila ND-EGR |
| 1075 | Prilagoditev lopute izpušnih plinov | Znova priuči končne lege lopute izpušnih plinov |
| 1076 | Prilagoditev senzorja diferenčnega tlaka, nizkotlačni povratni vod izpušnih plinov | Referencira ničelno točko senzorja diferenčnega tlaka ND-EGR |
| 1088 | Ročno testiranje nizkotl.ventila povrat. voda izpušnih plinov | Uporabniško vodeno krmiljenje za preverjanje gibljivosti |
| 1089 | Ročno testiranje lopute izpušnih plinov | Uporabniško vodeno krmiljenje lopute izpušnih plinov |
| 1245 | Samod.testiranje filtra nizkotl. vent.povrat.voda izp. plinov | S krmilnikom vodeno preverjanje filtra ND-EGR |
Testiranje vs. prilagoditev vs. ročno testiranje: Testiranje samo ugotovi, ali del deluje (rezultat opravljeno/neopravljeno), ne da bi trajno spremenilo priučene vrednosti. Prilagoditev pa ciljno spremeni priučene vrednosti krmilnika (npr. končne lege po zamenjavi). Ročno testiranje prepusti krmiljenje tebi, da lahko sam opazuješ gibanje.
🔧 Osnovno pravilo stanja motorja – ali motor teče ali ne?
- Testiranja (bloki 778, 834, 1245) potekajo pri delujočem, ogretem motorju v prostem teku. Krmilnik ventil aktivno krmili in meri odziv (npr. maso zraka) – za to je potreben realen tok izpušnih plinov oz. zraka. Pri testiranju se ventil EGR izmenično odpira in zapira; masa zraka mora pri tem merljivo reagirati.
- Prilagoditve (bloki 816, 1073, 1075, 1076) in ročna testiranja (bloki 1088, 1089) potekajo pri vklopljenem vžigu in izklopljenem motorju. Končne lege oz. ničelna točka senzorja se priučijo brez toka izpušnih plinov, aktuator se premika in opazuje brez zgorevanja. Poskrbi pri tem za stabilno napetost napajalnega omrežja (orientacijska vrednost pribl. 12,5 V).
⚠️ Ne zamenjaj: Blok
1076„Prilagoditev senzorja diferenčnega tlaka, nizkotlačni povratni vod izpušnih plinov” se nanaša na senzor nizkotlačne proge EGR – ne na senzor diferenčnega tlaka DPF. Za dela na filtru trdnih delcev je pristojen drug blok.
3. Pogoji
- Diagnostični vmesnik je povezan (statusna vrstica spodaj kaže npr. „Povezano z … Adapter pripravljen.”)
- Krmilnik 01 – Elektronika motorja je odprt, zavihek Osnovne nastavitve
- Sprožilno delo je zaključeno (ventil/hladilnik očiščen ali zamenjan, konektorji in cevi tesno sedijo)
- Stanje motorja glede na rutino (glej osnovno pravilo v razdelku 2): aktivna testiranja pri delujočem, ogretem motorju v prostem teku, prilagoditve in ročna testiranja pri vklopljenem vžigu, izklopljenem motorju. Krmilnik določa pogoj in prekine, če ni izpolnjen
- Stabilna napetost napajalnega omrežja (po potrebi priključi polnilnik)
- Pomnilnik napak krmilnika motorja predhodno preberi in po odpravi vzroka izbriši
4. Testiranje povratnega voda izpušnih plinov
Testiranje povratnega voda izpušnih plinov (blok 778) je aktivni funkcijski test, ne postopek učenja. Poteka pri delujočem, ogretem motorju v prostem teku – le tedaj je prisoten realen tok izpušnih plinov in zraka, katerega odziv je mogoče izmeriti. Po kliku na Start krmilnik ciljno krmili ventil EGR – odpira ga in zapira – ter pri tem opazuje odziv preostalih senzorjev, predvsem maso zraka (merilnik masnega toka zraka):
- Ko se ventil odpre, vrnjeni izpušni plini pritekajo v sesalni trakt in izpodrivajo svež zrak – izmerjena masa zraka mora merljivo pasti.
- Ko se ventil znova zapre, se masa zraka spet dvigne.
Če masa zraka reagira pričakovano, velja proga EGR za delujočo. Če odziva ni ali je premajhen, to kaže na zataknjen, zakoksan ali netesen ventil, zamašene kanale ali okvarjen aktuator. Rezultat krmilnik sporoči kot opravljeno / neopravljeno; priučene vrednosti se pri tem trajno ne spremenijo.
Dodatno blok 834 „Testiranje odstopanja regulacije povratnega voda izpušnih plinov” preveri, ali dejansko vrnjena količina ustreza količini, ki jo zahteva krmilnik – preveliko odstopanje je klasičen sprožilec napake „Odstopanje regulacije povratnega voda izpušnih plinov”.
5. Prilagoditev ventila povratnega voda izpušnih plinov
Prilagoditev ventila povratnega voda izpušnih plinov (blok 816) je postopek učenja in poteka pri vklopljenem vžigu in izklopljenem motorju (stabilna napetost napajalnega omrežja, orientacijska vrednost pribl. 12,5 V): Krmilnik zapelje ventil EGR do njegovih mehanskih končnih naslonov (popolnoma zaprt in popolnoma odprt) ter shrani pripadajoče vrednosti položaja senzorja položaja kot nove priučene vrednosti. Ker se tu ne meri odziv toka izpušnih plinov, sme – in mora – motor pri tem stati.
Tako regulacija spet natančno ve, katera krmilna vrednost ustreza kateremu dejanskemu položaju ventila. Prilagoditev je potrebna predvsem:
- po zamenjavi ventila EGR,
- po čiščenju ventila (spremenjeno trenje/končna lega zaradi odstranjenih oblog),
- ko napaka kaže na neverjeten položaj ventila ali manjkajočo osnovno nastavitev.
Brez te prilagoditve krmilnik računa s starimi vrednostmi položaja – regulacija postane nenatančna, stopnja EGR se ne ujema več in grozijo ponovne napake odstopanja regulacije. Za razliko od testiranja iz koraka 4 prilagoditev trajno spremeni shranjene priučene vrednosti.
Za nizkotlačno progo obstajajo ustrezne prilagoditve kot lastni bloki: 1073 (ventil ND-EGR), 1075 (loputa izpušnih plinov) in 1076 (senzor diferenčnega tlaka).
6. Ročno testiranje nizkotlačnega ventila povratnega voda izpušnih plinov
Ročno testiranje nizkotlačnega ventila povratnega voda izpušnih plinov (blok 1088) ti omogoča, da sam krmiliš ventil ND-EGR, namesto da bi potek prepustil izključno krmilniku. Poteka pri vklopljenem vžigu in izklopljenem motorju, da se aktuator lahko varno prevozi in opazuje brez toka izpušnih plinov. Podaš položaj (odpri/zapri oz. po korakih) in opazuješ povratno javljanje položaja ter gibanje ventila.
Namen je preverjanje mehanske gibljivosti: Nizkotlačni ventil EGR sedi v toku izpušnih plinov za DPF in lahko zaradi oblog saj postane težko gibljiv ali se zatakne. Pri ročnem testiranju prepoznaš,
- ali ventil čisto in v celoti sledi krmilnemu ukazu,
- ali se na kakem mestu zatika, zagozdi ali odziva z zamikom,
- ali se povratno javljanje položaja ujema z ukazanim položajem.
Tako je mogoče ciljno oceniti, ali je ventil še v redu, ga je treba očistiti ali zamenjati – preden se izvede prilagoditev ali po nepotrebnem zamenja del. Za loputo izpušnih plinov ponuja blok 1089 enako ročno testiranje; 1245 pa filter ND-EGR preverja samodejno (vodeno s krmilnikom).
7. Preveri rezultat
- Izbriši pomnilnik napak in ga znova preberi – ne sme biti zabeležena nobena nova napaka EGR (odstopanje regulacije, položaj ventila, diferenčni tlak).
- V merilnih blokih preveri verjetnost vrednosti, pomembnih za EGR, npr. želeno in dejansko stopnjo EGR, maso zraka in položaj ventila. Pri zaprtem ventilu naj masa zraka ustreza potrebi po svežem zraku.
- Naredi kratko preizkusno vožnjo – po možnosti s priključeno diagnostiko – prek različnih obremenitvenih točk in preveri, da EGR regulira čisto in se napaka ne ponovi.
8. Pasti in opozorila
- Najprej odpravi vzrok: Prilagoditev in testiranje predpostavljata mehansko brezhiben del. Zakoksan, zataknjen ventil z učenjem ne postane spet gibljiv – najprej očisti/zamenjaj, nato prilagodi.
- Izberi pravo progo: Visokotlačni in nizkotlačni EGR imata ločena ventila in bloka. Najprej preveri, katere proge se težava tiče, in izberi ustrezen blok (778/816 za HD, 1073/1075/1076/1088/1089/1245 za ND).
- Upoštevaj vrstni red: Smiseln je večinoma vrstni red ročno testiranje/testiranje → čiščenje ali zamenjava → prilagoditev → ponovno testiranje. Prilagoditev pred popravilom priuči le slabo stanje.
- Pogoje določa krmilnik: Katere vrednosti se prikažejo in kateri pogoji (motor izklop/vklop, temperatura, napetost) veljajo, določa krmilnik; ob neizpolnjenih pogojih rutina ne teče.
- Ne zamenjaj senzorja diferenčnega tlaka: Senzor diferenčnega tlaka ND-EGR
(blok
1076) ni senzor diferenčnega tlaka DPF – pazi na pravo progo in številko dela. - Manjkajoči bloki: Odvisno od motorja, različice programske opreme in kodiranja niso vsi bloki vidni ali so nekoliko drugače poimenovani – to je normalno in ni napaka. Če motor nima nizkotlačnega EGR, pripadajoči bloki popolnoma manjkajo.
