Avgasåterföringen (EGR) för en del av avgaserna tillbaka till insuget. Den kylda, syrefattiga avgasen sänker den maximala förbränningstemperaturen och därmed utsläppet av kväveoxider (NOₓ). Sotiga eller fastsittande EGR-komponenter leder till effektförlust, nöddrift, ökad förbrukning, svart rök och felposter som “regleravvikelse avgasåterföring”.
På MQB-dieselmotorer styr du EGR-diagnosen med CarPort via grundinställningen i styrenheten 01 – Motorelektronik. Där finns – beroende på motor och programvaruversion – flera rutiner: aktiva funktionskontroller, anpassningar (inlärning av inlärda värden) och manuella kontroller av enskilda ställdon.
⚠️ Den här anvisningen förklarar vad de enskilda EGR-rutinerna gör. Utför bara anpassningar och kontroller när det finns en konkret anledning (byte av en komponent, rengöring, lagrat fel) – inte “på misstanke”.
1. Högtrycks- och lågtrycks-EGR – skillnaden
Moderna MQB-TDI:er (t.ex. EA288, Euro 6) har ofta två åtskilda EGR-sträckor som styrenheten kombinerar beroende på driftpunkt. Båda har egna ventiler, kylare och grundinställningar.
| Högtrycks-EGR (HT-EGR) | Lågtrycks-EGR (LT-EGR) | |
|---|---|---|
| Avgasuttag | före turbinen (het avgas direkt från avgasgrenröret) | efter dieselpartikelfiltret (renad, svalare avgas) |
| Införing | efter gasspjället in i insugningsröret | före kompressorn (turboladdaringång) |
| Väg / reaktion | kort, snabb reglering | lång, jämnare inblandning |
| Verkningsområde | främst uppvärmning och låg/medelhög last | främst högre last och varvtal |
| Särdrag | ofiltrerad, sothaltig avgas → benägen att förkoksa ventil och kylare | filtrerad avgas → mindre nedsotning i insuget, mindre förbrukningsnackdel |
| Extra komponenter | EGR-ventil, EGR-kylare med bypass | LT-EGR-ventil, avgasspjäll (bygger upp tryckskillnad), differenstryckgivare, LT-EGR-kylare |
Kort sagt: högtrycks-EGR reagerar snabbt och täcker uppvärmningen och det låga lastområdet, men sotar ned kraftigare. Lågtrycks-EGR använder den redan filtrerade avgasen efter DPF:en, arbetar renare och mer förbrukningsvänligt och tar främst hand om det högre lastområdet. För att fungera behöver den avgasspjället för att bygga upp den nödvändiga tryckskillnaden och en differenstryckgivare för att registrera den återförda mängden.
2. Relevanta grundinställningar i översikt
I bloklistan i grundinställningen hittar du EGR-rutinerna. Vilka av dem som är synliga beror på motor, programvaruversion och utrustning (inte alla motorer har en lågtrycks-EGR).
| Block | Grundinställning | Syfte |
|---|---|---|
| 778 | Kontroll av avgasåterföringen | Aktiv funktionstest av EGR-sträckan |
| 816 | Anpassning av avgasåterföringventil | Lär in EGR-ventilens ändlägen på nytt |
| 834 | Kontroll av regleravvikelsen hos avgasåterföringen | Kontrollerar om önskad och faktisk EGR-halt stämmer överens |
| 1073 | Anpassning lågtryck-AÅF-ventilen | Lär in LT-EGR-ventilens ändlägen på nytt |
| 1075 | Anpassning av avgasspjället | Lär in avgasspjällets ändlägen på nytt |
| 1076 | Anpassning av differenstryckgivaren lågtrycksavgasåterföring | Refererar nollpunkten för LT-EGR-differenstryckgivaren på nytt |
| 1088 | Manuel kontroll av lågtryck-AÅF-ventilen | Användarstyrd aktivering för en rörlighetskontroll |
| 1089 | Manuelle kontroll avgasspjäll | Användarstyrd aktivering av avgasspjället |
| 1245 | Automatisk kontroll av lågtryck-AÅF-filtret | Styrenhetsstyrd kontroll av LT-EGR-filtret |
Kontroll vs. anpassning vs. manuell kontroll: En kontroll fastställer bara om en komponent fungerar (resultat godkänt/ej godkänt), utan att varaktigt ändra inlärda värden. En anpassning ändrar däremot målinriktat styrenhetens inlärda värden (t.ex. ändlägen efter ett byte). En manuell kontroll överlåter aktiveringen åt dig, så att du själv kan observera rörelsen.
🔧 Tumregel motortillstånd – går motorn eller inte?
- Kontroller (block 778, 834, 1245) körs vid igångvarande, driftsvarm motor på tomgång. Styrenheten aktiverar ventilen aktivt och mäter reaktionen (t.ex. luftmassan) – det kräver ett verkligt avgas- resp. luftflöde. Vid kontrollen öppnas och stängs EGR-ventilen växelvis; luftmassan måste då reagera mätbart.
- Anpassningar (block 816, 1073, 1075, 1076) och de manuella kontrollerna (block 1088, 1089) körs vid tändning på och motor av. Ändlägen resp. givarens nollpunkt lärs in utan avgasflöde, ställdonet rörs och observeras utan förbränning. Se samtidigt till att ha en stabil batterispänning (riktvärde ca 12,5 V).
⚠️ Förväxla inte: Block
1076“Anpassning av differenstryckgivaren lågtrycksavgasåterföring” avser givaren på lågtrycks-EGR-sträckan – inte DPF-differenstryckgivaren. För arbete på partikelfiltret ansvarar ett annat block.
3. Förutsättningar
- Diagnosgränssnittet är anslutet (statusraden längst ner visar t.ex. “Ansluten till … Adapter redo.”)
- Styrenheten 01 – Motorelektronik är öppnad, fliken Grundinställningar
- Det utlösande arbetet är avslutat (ventil/kylare rengjord eller bytt, kontakter och slangar sitter tätt)
- Motortillstånd beroende på rutin (se tumregeln i avsnitt 2): aktiva kontroller vid igångvarande, driftsvarm motor på tomgång, anpassningar och manuella kontroller vid tändning på, motor av. Styrenheten anger villkoret och avbryter om det inte är uppfyllt
- Stabil batterispänning (anslut laddare vid behov)
- Läs ut motorstyrenhetens felminne i förväg och radera det när orsaken är åtgärdad

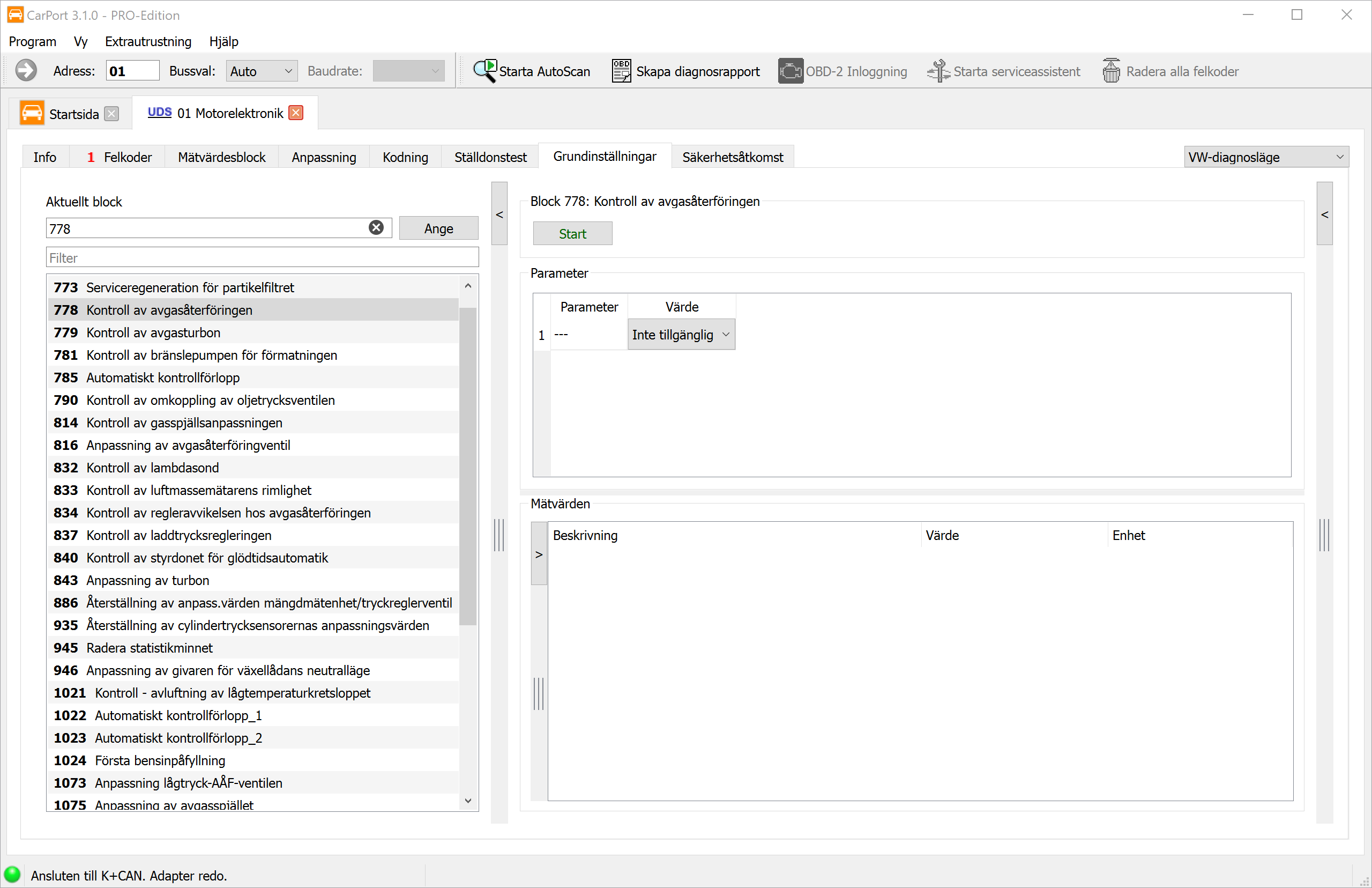

4. Kontroll av avgasåterföringen
Kontroll av avgasåterföringen (block 778) är en aktiv funktionstest, inte en inlärningsprocedur. Den körs vid igångvarande, driftsvarm motor på tomgång – först då finns ett verkligt avgas- och luftflöde vars reaktion går att mäta. Efter klicket på Start aktiverar styrenheten EGR-ventilen målinriktat – den öppnar och stänger den – och observerar samtidigt reaktionen hos den övriga sensoriken, framför allt luftmassan (luftmassemätare):
- Öppnar ventilen strömmar återförd avgas in i insuget och tränger undan friskluft – den uppmätta luftmassan måste sjunka mätbart.
- Stänger ventilen igen stiger luftmassan tillbaka.
Reagerar luftmassan som förväntat betraktas EGR-sträckan som funktionsduglig. Uteblir reaktionen eller blir den för liten tyder det på en fastsittande, förkoksad eller otät ventil, tilltäppta kanaler eller ett defekt ställdon. Resultatet meddelar styrenheten som godkänt / ej godkänt; inlärda värden ändras inte varaktigt vid detta.
Kompletterande kontrollerar block 834 “Kontroll av regleravvikelsen hos avgasåterföringen” om den faktiskt återförda mängden stämmer med den mängd som styrenheten begärt – en för stor avvikelse är den klassiska utlösaren för felet “regleravvikelse avgasåterföring”.
5. Anpassning av avgasåterföringventil
Anpassning av avgasåterföringventil (block 816) är en inlärningsprocedur och körs vid tändning på och motor av (stabil batterispänning, riktvärde ca 12,5 V): Styrenheten kör EGR-ventilen till dess mekaniska ändlägen (helt stängd och helt öppen) och sparar de tillhörande positionsvärdena från positionsgivaren som nya inlärda värden. Eftersom det här inte mäts någon reaktion från avgasflödet får – och ska – motorn stå stilla.
På så vis vet regleringen åter exakt vilket styrvärde som motsvarar vilket verkligt ventilläge. Anpassningen behövs framför allt:
- efter byte av EGR-ventilen,
- efter rengöring av ventilen (ändrad friktion/ändläge på grund av borttagna avlagringar),
- när ett fel pekar på ett icke plausibelt ventilläge eller en saknad grundinställning.
Utan denna anpassning räknar styrenheten med de gamla positionsvärdena – regleringen blir onoggrann, EGR-halten stämmer inte längre, och det hotar nya regleravvikelsefel. Till skillnad från kontrollen i steg 4 ändrar anpassningen de sparade inlärda värdena varaktigt.
För lågtryckssträckan finns motsvarande anpassningar som egna block: 1073 (LT-EGR-ventil), 1075 (avgasspjäll) och 1076 (differenstryckgivare).
6. Manuel kontroll av lågtryck-AÅF-ventilen
Manuel kontroll av lågtryck-AÅF-ventilen (block 1088) låter dig aktivera LT-EGR-ventilen i stället för att överlåta förloppet åt styrenheten ensam. Den körs vid tändning på och motor av, så att ställdonet ofarligt kan köras igenom och observeras utan avgasflöde. Du anger ett läge (öppna/stänga resp. stegvis) och observerar positionsåterkopplingen och rörelsen hos ventilen.
Syftet är den mekaniska rörlighetskontrollen: Lågtrycks-EGR-ventilen sitter i avgasflödet efter DPF:en och kan bli trög eller sätta sig fast på grund av sotavlagringar. I den manuella kontrollen ser du,
- om ventilen följer styrkommandot rent och fullständigt,
- om den någonstans hänger, kärvar eller reagerar fördröjt,
- om positionsåterkopplingen stämmer med det befallda läget.
På så vis går det att målinriktat bedöma om ventilen fortfarande är i ordning, behöver rengöras eller ska bytas – innan man utför en anpassning eller i onödan byter en komponent. För avgasspjället finns med block 1089 samma manuella kontroll; 1245 kontrollerar däremot LT-EGR-filtret automatiskt (styrenhetsstyrt).
7. Kontrollera resultatet
- Radera felminnet och läs ut det på nytt – det får inte finnas något nytt EGR-fel (regleravvikelse, ventilläge, differenstryck) lagrat.
- Kontrollera i mätvärdesblocken de EGR-relevanta värdena för rimlighet, t.ex. önskad och faktisk EGR-halt, luftmassa och ventilläge. Vid stängd ventil bör luftmassan motsvara friskluftbehovet.
- Gör en kort provkörning – helst med diagnosen ansluten – över olika lastpunkter och kontrollera att EGR:en reglerar rent och att inget fel återkommer.
8. Fallgropar och anmärkningar
- Åtgärda orsaken först: Anpassning och kontroll förutsätter en mekaniskt intakt komponent. En förkoksad, fastsittande ventil blir inte rörlig igen av inlärningen – rengör/byt först, anpassa sedan.
- Välj rätt sträcka: Högtrycks- och lågtrycks-EGR har åtskilda ventiler och block. Kontrollera först vilken sträcka som är berörd och välj rätt block (778/816 för HT, 1073/1075/1076/1088/1089/1245 för LT).
- Tänk på ordningsföljden: Vettigt är oftast manuell/kontrollera → rengör eller byt → anpassa → kontrollera på nytt. En anpassning före reparationen lär bara in det dåliga tillståndet.
- Villkoren kommer från styrenheten: Vilka värden som visas och vilka förutsättningar (motor av/på, temperatur, spänning) som gäller anger styrenheten; om villkoren inte uppfylls körs rutinen inte.
- Förväxla inte differenstryckgivaren: LT-EGR-differenstryckgivaren (block
1076) är inte DPF-differenstryckgivaren – var uppmärksam på rätt sträcka och artikelnummer. - Saknade block: Beroende på motor, programvaruversion och kodning är inte alla block synliga eller är något annorlunda benämnda – det är normalt och inget fel. Har motorn ingen lågtrycks-EGR saknas de tillhörande blocken helt.
