Egzoz gazı geri dönüşü (EGR), egzoz gazının bir kısmını emme sistemine geri yönlendirir. Soğutulmuş, oksijeni az egzoz gazı yanma tepe sıcaklığını, dolayısıyla azot oksit emisyonunu (NOₓ) düşürür. Kurumlanmış veya sıkışmış EGR parçaları güç kaybına, acil çalışma moduna, artan tüketime, siyah dumana ve „Egzoz geri dönüşü ayar sapması” gibi arıza kayıtlarına yol açar.
MQB dizellerinde EGR teşhisini CarPort ile 01 – Motor elektroniği kontrol ünitesinin Temel Ayarlar menüsünden yönetirsiniz. Orada – motora ve yazılım sürümüne bağlı olarak – birçok rutin bulunur: aktif fonksiyon testleri, adaptasyonlar (öğrenme değerlerinin öğretilmesi) ve tek tek aktüatörlerin manüel kontrolleri.
⚠️ Bu kılavuz, tek tek EGR rutinlerinin ne işe yaradığını açıklar. Adaptasyon ve kontrolleri yalnızca somut bir neden varsa (parça değişimi, temizlik, kayıtlı arıza) yürütün – „şüpheyle” değil.
1. Yüksek basınç ve düşük basınç EGR – aradaki fark
Modern MQB-TDI motorlarında (örneğin EA288, Euro 6) genellikle iki ayrı EGR hattı bulunur; kontrol ünitesi bunları çalışma noktasına göre birleştirir. Her ikisinin de kendi valfi, soğutucusu ve temel ayarları vardır.
| Yüksek basınç EGR (HD-EGR) | Düşük basınç EGR (ND-EGR) | |
|---|---|---|
| Egzoz gazı alımı | türbinden önce (egzoz manifoldundan doğrudan gelen sıcak egzoz gazı) | partikül filtresinden sonra (temizlenmiş, daha soğuk egzoz gazı) |
| Giriş | gaz kelebeğinden sonra emme manifolduna | kompresörden önce (turboşarj girişi) |
| Yol / tepki | kısa, hızlı regülasyon | uzun, daha düzgün karışım |
| Etki alanı | özellikle ısınma ve düşük/orta yük | özellikle daha yüksek yük ve devir |
| Özellik | filtrelenmemiş, kurumlu egzoz gazı → valf ve soğutucunun kokslaşmasına eğilimli | filtrelenmiş egzoz gazı → emme sisteminde daha az kirlenme, daha düşük tüketim dezavantajı |
| Ek parçalar | EGR valfi, baypaslı EGR soğutucusu | düşük basınç EGR valfi, egzoz klapesi (basınç farkı oluşturur), diferansiyel basınç sensörü, düşük basınç EGR soğutucusu |
Kısacası: yüksek basınç EGR hızlı tepki verir ve ısınma ile alt yük aralığını kapsar, ancak daha çok kurumlanır. Düşük basınç EGR, DPF’nin arkasındaki hâlihazırda filtrelenmiş egzoz gazını kullanır, daha temiz ve daha ekonomik çalışır ve özellikle daha yüksek yük aralığını üstlenir. Çalışabilmesi için gerekli basınç farkını oluşturacak egzoz klapesine ve geri yönlendirilen miktarı algılayacak bir diferansiyel basınç sensörüne ihtiyaç duyar.
2. İlgili temel ayarlara genel bakış
Temel ayarların blok listesinde EGR rutinlerini bulursunuz. Bunlardan hangilerinin görüneceği motora, yazılım sürümüne ve donanıma bağlıdır (her motorda düşük basınç EGR bulunmaz).
| Blok | Temel ayar | Amaç |
|---|---|---|
| 778 | Egzoz geri dönüşünün kontrolü | EGR hattının aktif fonksiyon testi |
| 816 | Egzoz geri dönüş valfinin adaptasyonu | EGR valfinin uç konumlarını yeniden öğrenir |
| 834 | Egzoz geri dönüşünün ayar sapmasının kontrolü | EGR’nin hedef ve gerçek oranının uyup uymadığını kontrol eder |
| 1073 | Vakum basıncı EGR valfi adaptasyonu | Düşük basınç EGR valfinin uç konumlarını yeniden öğrenir |
| 1075 | Egzoz klape adaptasyonu | Egzoz klapesinin uç konumlarını yeniden öğrenir |
| 1076 | Vakum basıncı EGR basınç farkı sensörünün adaptasyonu | Düşük basınç EGR diferansiyel basınç sensörünün sıfır noktasını referanslar |
| 1088 | Alçak basınç EGR valfinin manüel kontrolü | Hareket kontrolü için kullanıcı kontrollü tahrik |
| 1089 | Egzoz kapağının manüel kontrolü | Egzoz klapesinin kullanıcı kontrollü tahriki |
| 1245 | Alçak basınç EGR filtresinin otomatik kontrolü | Kontrol ünitesi kontrollü düşük basınç EGR filtresi kontrolü |
Kontrol vs. adaptasyon vs. manüel kontrol: Bir kontrol yalnızca bir parçanın çalışıp çalışmadığını tespit eder (sonuç: geçti/geçmedi), öğrenme değerlerini kalıcı olarak değiştirmeden. Bir adaptasyon ise kontrol ünitesinin öğrenme değerlerini hedefli biçimde değiştirir (örneğin bir değişimden sonra uç konumları). Bir manüel kontrol ise tahriki size bırakır, böylece hareketi kendiniz gözlemleyebilirsiniz.
🔧 Motor durumu için pratik kural – motor çalışıyor mu, çalışmıyor mu?
- Kontroller (blok 778, 834, 1245) çalışan, işletme sıcaklığındaki motorda rölantide gerçekleşir. Kontrol ünitesi valfi aktif olarak tahrik eder ve tepkiyi (örneğin hava kütlesini) ölçer – bunun için gerçek bir egzoz veya hava akışı gereklidir. Kontrol sırasında EGR valfi dönüşümlü olarak açılıp kapatılır; hava kütlesi bu sırada ölçülebilir şekilde tepki vermelidir.
- Adaptasyonlar (blok 816, 1073, 1075, 1076) ve manüel kontroller (blok 1088, 1089) kontak açık ve motor kapalı durumda gerçekleşir. Uç konumlar veya sensör sıfır noktası egzoz akışı olmadan öğretilir, aktüatör yanma olmadan hareket ettirilir ve gözlemlenir. Bu sırada kararlı araç şebeke gerilimi sağlayın (yaklaşık 12,5 V referans değeri).
⚠️ Karıştırmayın: Blok
1076„Vakum basıncı EGR basınç farkı sensörünün adaptasyonu” düşük basınç EGR hattının sensörünü ilgilendirir – DPF diferansiyel basınç sensörünü değil. Partikül filtresindeki çalışmalardan başka bir blok sorumludur.
3. Ön koşullar

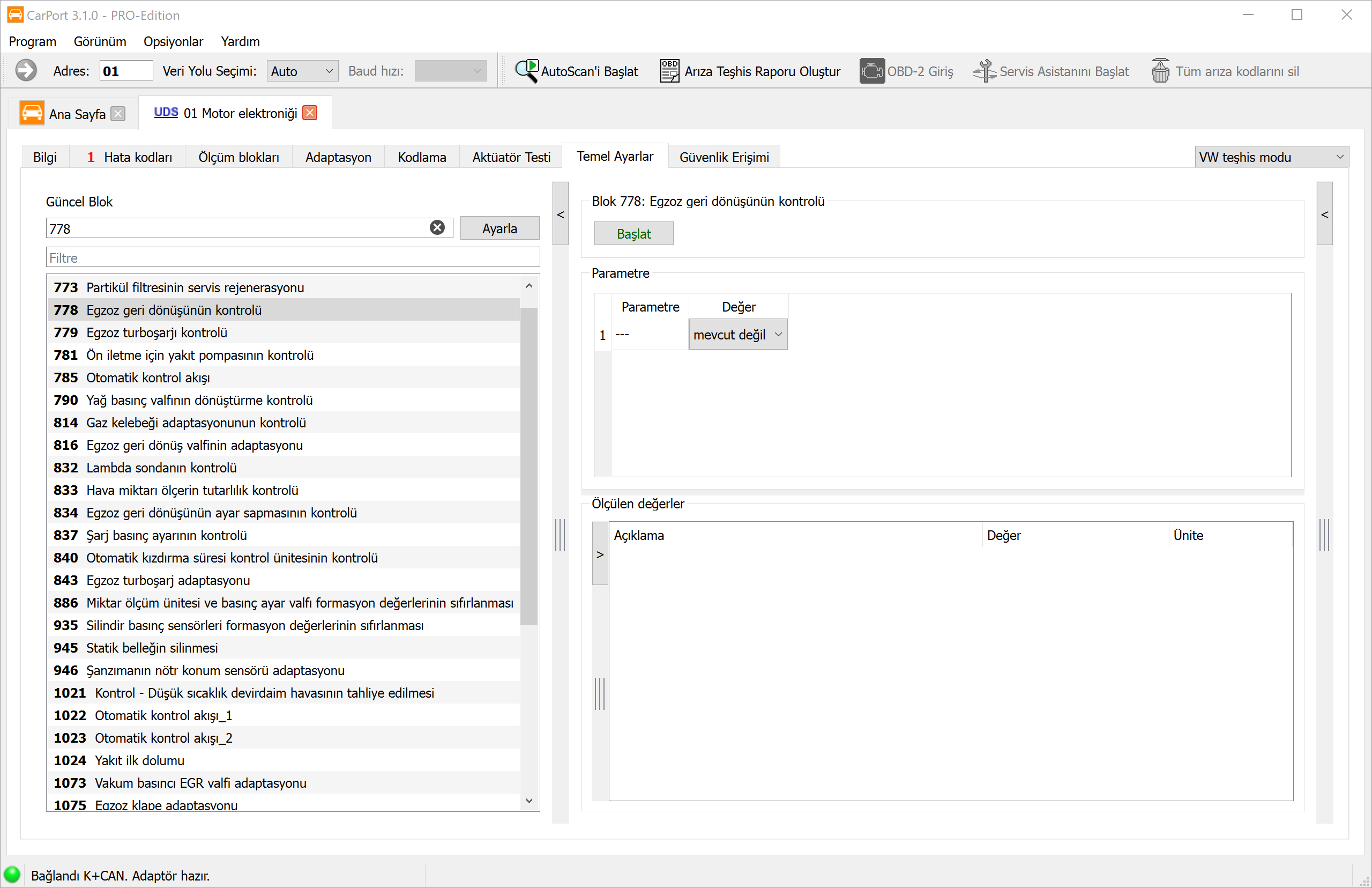

- Teşhis arabirimi bağlı (alttaki durum çubuğu örneğin „Bağlandı … Adaptör hazır.” gösterir)
- 01 – Motor elektroniği kontrol ünitesi açık, Temel Ayarlar sekmesi
- Tetikleyen çalışma tamamlanmış (valf/soğutucu temizlenmiş veya değiştirilmiş, konektörler ve hortumlar sızdırmaz şekilde oturmuş)
- Rutine göre motor durumu (bkz. 2. bölümdeki pratik kural): aktif kontroller çalışan, işletme sıcaklığındaki motorda rölantide, adaptasyonlar ve manüel kontroller kontak açık, motor kapalı durumda. Koşulu kontrol ünitesi belirler ve karşılanmazsa işlemi iptal eder
- Kararlı araç şebeke gerilimi (gerekirse şarj cihazı bağlayın)
- Motor kontrol ünitesinin arıza belleğini önce okuyun ve neden giderildikten sonra silin
4. Egzoz geri dönüşünün kontrolü
Egzoz geri dönüşünün kontrolü (blok 778) bir aktif fonksiyon testidir, öğretme işlemi değildir. Çalışan, işletme sıcaklığındaki motorda rölantide gerçekleşir – yalnızca o zaman tepkisi ölçülebilen gerçek bir egzoz ve hava akışı vardır. Başlat düğmesine tıkladıktan sonra kontrol ünitesi EGR valfini hedefli biçimde tahrik eder – açar ve kapatır – ve bu sırada diğer sensörlerin tepkisini, özellikle hava kütlesini (hava kütlesi ölçer) gözlemler:
- Valf açıldığında geri yönlendirilen egzoz gazı emme sistemine akar ve taze havayı iter – ölçülen hava kütlesi ölçülebilir şekilde azalmalıdır.
- Valf yeniden kapandığında hava kütlesi tekrar yükselir.
Hava kütlesi beklendiği gibi tepki verirse, EGR hattı çalışır durumda kabul edilir. Tepki gelmezse veya çok küçükse, bu sıkışmış, kokslaşmış veya sızdıran bir valfe, tıkalı kanallara ya da arızalı bir aktüatöre işaret eder. Sonucu kontrol ünitesi geçti / geçmedi olarak bildirir; öğrenme değerleri bu sırada kalıcı olarak değiştirilmez.
Ek olarak, 834 „Egzoz geri dönüşünün ayar sapmasının kontrolü” bloğu, gerçekte geri yönlendirilen miktarın kontrol ünitesinin talep ettiği miktara uyup uymadığını denetler – çok büyük bir sapma, „Egzoz geri dönüşü ayar sapması” arızasının klasik tetikleyicisidir.
5. Egzoz geri dönüş valfinin adaptasyonu
Egzoz geri dönüş valfinin adaptasyonu (blok 816) bir öğretme işlemidir ve kontak açık ve motor kapalı durumda gerçekleşir (kararlı araç şebeke gerilimi, yaklaşık 12,5 V referans değeri): Kontrol ünitesi EGR valfini mekanik uç dayanaklarına (tamamen kapalı ve tamamen açık) sürer ve konum vericinin buna ait konum değerlerini yeni öğrenme değerleri olarak kaydeder. Burada egzoz akışının tepkisi ölçülmediğinden, motorun durması gerekir – ve durmalıdır.
Böylece regülasyon, hangi tahrik değerinin hangi gerçek valf konumuna karşılık geldiğini yeniden tam olarak bilir. Adaptasyon özellikle şu durumlarda gereklidir:
- EGR valfinin değişiminden sonra,
- valfin temizlenmesinden sonra (giderilen birikintiler sürtünmeyi/uç konumu değiştirir),
- bir arıza makul olmayan valf konumuna veya eksik bir temel ayara işaret ettiğinde.
Bu adaptasyon olmadan kontrol ünitesi eski konum değerleriyle hesap yapar – regülasyon hatalı hale gelir, EGR oranı artık doğru olmaz ve yeni ayar sapması arızaları tehdit eder. 4. adımdaki kontrolün aksine, adaptasyon kayıtlı öğrenme değerlerini kalıcı olarak değiştirir.
Düşük basınç hattı için ilgili adaptasyonlar ayrı bloklar olarak mevcuttur: 1073 (düşük basınç EGR valfi), 1075 (egzoz klapesi) ve 1076 (diferansiyel basınç sensörü).
6. Düşük basınç EGR valfinin manüel kontrolü
Alçak basınç EGR valfinin manüel kontrolü (blok 1088), işlemi yalnızca kontrol ünitesine bırakmak yerine düşük basınç EGR valfini sizin tahrik etmenize olanak tanır. Aktüatörün egzoz akışı olmadan tehlikesizce baştan sona sürülüp gözlemlenebilmesi için kontak açık ve motor kapalı durumda gerçekleşir. Bir konum verirsiniz (açma/kapama veya adım adım) ve konum geri bildirimini ve valfin hareketini gözlemlersiniz.
Amaç mekanik hareket kontrolüdür: düşük basınç EGR valfi, DPF’nin arkasında egzoz akışında bulunur ve kurum birikintileri nedeniyle ağırlaşabilir veya sıkışabilir. Manüel kontrolde şunları anlarsınız:
- valfin tahrik komutunu temiz ve tam olarak takip edip etmediğini,
- bir noktada takılıp takılmadığını, sıkışıp sıkışmadığını veya gecikmeli tepki verip vermediğini,
- konum geri bildiriminin verilen konuma uyup uymadığını.
Böylece bir adaptasyon yapmadan veya bir parçayı gereksiz yere değiştirmeden önce, valfin hâlâ iyi durumda olup olmadığı, temizlenmesi mi yoksa değiştirilmesi mi gerektiği hedefli biçimde değerlendirilebilir. Egzoz klapesi için 1089 bloğuyla aynı manüel kontrol mevcuttur; 1245 ise düşük basınç EGR filtresini otomatik olarak (kontrol ünitesi kontrollü) denetler.
7. Sonucu kontrol etme
- Arıza belleğini silin ve yeniden okuyun – yeni bir EGR arızası (ayar sapması, valf konumu, diferansiyel basınç) kaydedilmemiş olmalıdır.
- Ölçüm bloklarında EGR ile ilgili değerleri makullük açısından kontrol edin, örneğin EGR hedef ve gerçek oranı, hava kütlesi ve valf konumu. Valf kapalıyken hava kütlesi taze hava ihtiyacına karşılık gelmelidir.
- Kısa bir test sürüşü yapın – mümkünse teşhis bağlıyken – farklı yük noktalarında ve EGR’nin temiz şekilde regüle ettiğini ve arızanın tekrar etmediğini kontrol edin.
8. Tuzaklar ve notlar
- Önce nedeni giderin: Adaptasyon ve kontrol, mekanik olarak sağlam bir parça gerektirir. Kokslaşmış, sıkışmış bir valf öğretme ile yeniden hareketli hale gelmez – önce temizleyin/değiştirin, sonra adapte edin.
- Doğru hattı seçin: Yüksek basınç ve düşük basınç EGR’nin ayrı valfleri ve blokları vardır. Önce hangi hattın etkilendiğini kontrol edin ve uygun bloğu seçin (yüksek basınç için 778/816, düşük basınç için 1073/1075/1076/1088/1089/1245).
- Sıraya dikkat edin: Genellikle manüel kontrol/kontrol → temizlik veya değişim → adaptasyon → yeniden kontrol mantıklıdır. Onarımdan önce yapılan bir adaptasyon yalnızca kötü durumu öğrenir.
- Koşulları kontrol ünitesi belirler: Hangi değerlerin gösterileceğini ve hangi ön koşulların (motor kapalı/açık, sıcaklık, gerilim) geçerli olacağını kontrol ünitesi belirler; koşullar karşılanmazsa rutin çalışmaz.
- Diferansiyel basınç sensörünü karıştırmayın: Düşük basınç EGR diferansiyel basınç
sensörü (blok
1076) DPF diferansiyel basınç sensörü değildir – doğru hatta ve parça numarasına dikkat edin. - Eksik bloklar: Motora, yazılım sürümüne ve kodlamaya bağlı olarak tüm bloklar görünmeyebilir veya biraz farklı adlandırılabilir – bu normaldir ve bir arıza değildir. Motorda düşük basınç EGR yoksa, ilgili bloklar tamamen eksik olur.
