MQB platformunun dizel motorlarında (TDI) her enjektör hassas bir bileşendir. Motor kontrol ünitesinin her enjektörü tam olarak yönetebilmesi için, o enjektöre ait bireysel düzeltme değerini bilmesi gerekir. Bir enjektör veya kontrol ünitesi değişiminden sonra bu değerleri CarPort’ta Adaptasyon sekmesinde girersiniz – her silindir için bir tane.

Enjektörün üreticisine bağlı olarak burada iki varyant vardır:

• IMA kodu (ör. Bosch): enjektörün üzerine basılı, kısa bir koddur ve doğrudan girilir.
• Delphi: CarPort’un kontrol ünitesine göre okunabilir metin veya Hex değeri olarak gösterdiği daha uzun bir kalibrasyon kodudur – Hex durumunda önce onu dönüştürmeniz gerekir (Bölüm 6).

Bu kılavuz dizel motorlar için geçerlidir. Benzinli motorların (TSI) neden kodlama gerektirmediği – ve orada bir enjektör değişiminden sonra yine de ne yapmanız gerektiği – Bölüm 9’da anlatılmaktadır.

1. Aracınıza hangi varyant uygun?

Belirleyici olan enjektör tipidir, model değil. Varyantı, enjektörün üzerindeki koddan veya CarPort’un 768 kanalında gösterdiği değerden anlayabilirsiniz:

Belirleyici olan kodun uzunluğudur: kısa bir kod (6–7 karakter) IMA varyantıdır; uzun bir kod (yakl. 20 karakter) – ister okunabilir metin ister uzun bir Hex sayısı olarak – Delphi varyantıdır.

2. Ön koşullar

• Teşhis arayüzü bağlı (alttaki durum çubuğu ör. „Bağlandı K+CAN. Adaptör hazır.” gösterir)
• Kontak açık, motor kapalı
• Kararlı araç şebeke gerilimi – yazma sırasında gerilim düşmemelidir (gerekirse şarj cihazı bağlayın)
• Enjektörler mekanik olarak eksiksiz monte edilmiş durumda (yeni sızdırmazlık halkaları/bakır pullar, doğru tork)

⚠️ Önemli: Montajdan önce, her enjektörün kodunu, monte edileceği silindir ile birlikte not edin. Monte edilmiş durumda baskı çoğu zaman artık okunamaz – ve kod ↔ silindir eşleşmesi belirleyicidir (bkz. Bölüm 8).

3. Güvenlik Erişimi

Düzeltme değerlerinin girilmesi bir yazma erişimidir. Birçok kontrol ünitesi, adaptasyona ancak bir erişim kodu (giriş) ile oturum açtıktan sonra izin verir. Bu izin olmadan kontrol ünitesi kaydetme işlemini „Güvenlik erişimi gerekli” mesajıyla reddeder.

1. Adres 01 – Motor elektroniği kontrol ünitesini açın.
2. Güvenlik Erişimi sekmesine geçin.
3. Giriş kodu 27971’i girin ve onaylayın.

Her kontrol ünitesi bu izni gerektirmez – bazıları adaptasyonu doğrudan kabul eder. Kontrol ünitesi izni talep ederse, enjektör adaptasyonu için uygun kod 27971’dir. Yetki geçerli oturum boyunca geçerlidir; bağlantı kesildikten sonra yeniden girmeniz gerekir.

4. Adaptasyonu açma

1. Henüz açmadıysanız – Adres 01 – Motor elektroniği kontrol ünitesini açın.
2. Adaptasyon sekmesine geçin.
3. „Enjektör 1 düzeltme değeri” kanalını (tipik olarak 768) seçin: numarayı „Aktif Kanal” alanına girin veya Filtre ile açıklamaya göre arayın.

Enjektörler ardışık kanallarda bulunur – her silindir için bir kanal (tipik numaralandırma):

⚠️ Kanal numaraları kontrol ünitesine göre değişebilir. Bu nedenle yalnızca numaraya değil, kanal açıklamasına („Enjektör 1 düzeltme değeri”, „… Enjektör 2” …) göre hareket edin. Bir dört silindirli motorda dört enjektör kanalı, bir üç silindirli motorda üç kanal vardır; motora göre tüm kanalların görünür olmaması normaldir.

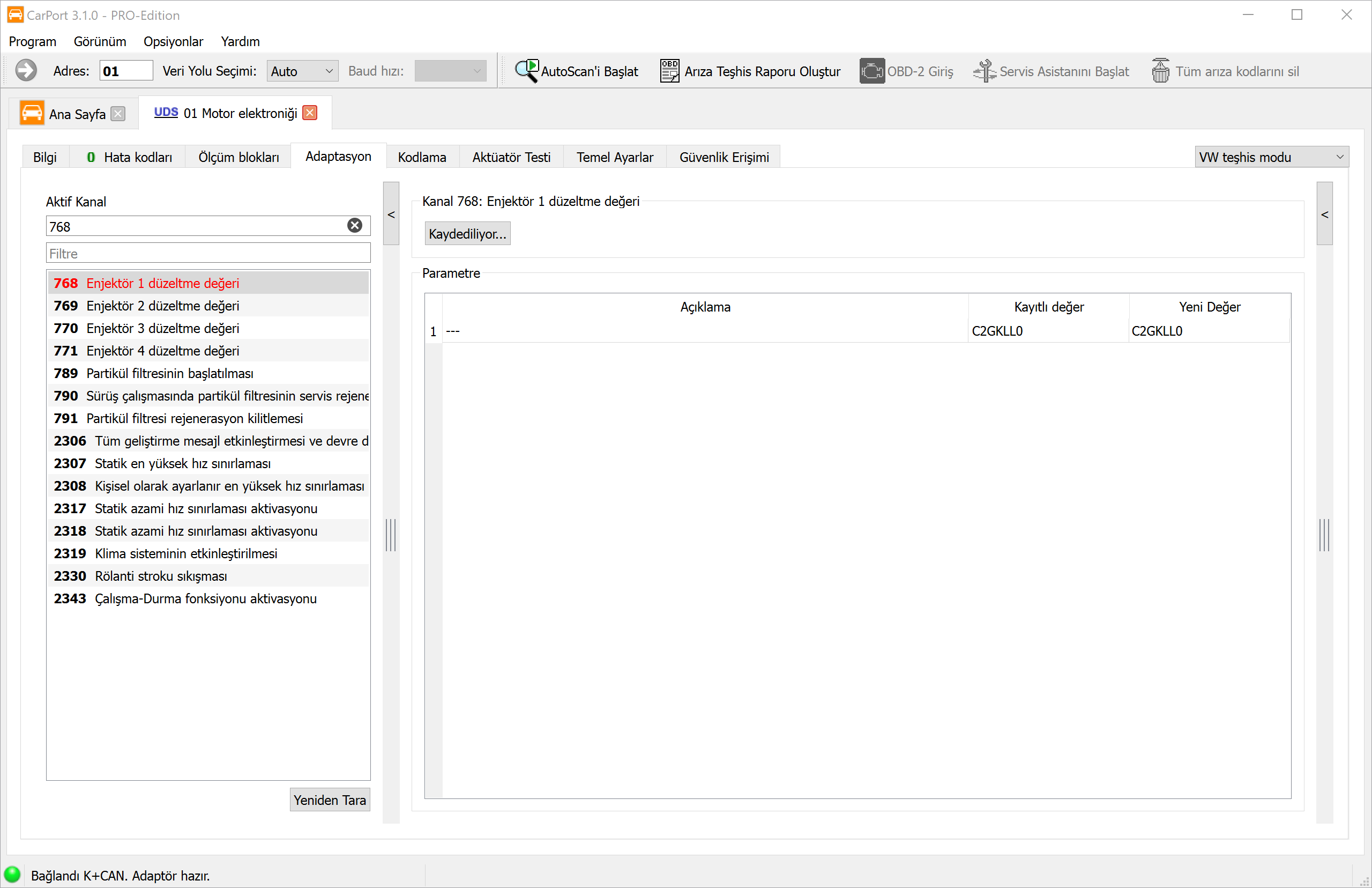

5. Varyant A: IMA kodlu enjektörler

IMA kodu her enjektörün üzerinde yazılıdır ve doğrudan girilir.

1. Enjektör 1’in düzeltme değerine ait kanalı seçin.
2. „Yeni Değer” sütununa kodu tam olarak 1. silindirin enjektörünün üzerinde yazdığı gibi girin.
3. „Kaydediliyor…” düğmesine tıklayın.
4. Bunu, diğer silindirlerin düzeltme değerlerine ait kanallar için her birine uygun enjektör koduyla tekrarlayın.
5. Kontrol için değerleri geri okuyun – Kayıtlı değer ile Yeni Değer eşleşmelidir.

Kodu çok dikkatli bir şekilde aktarın

6. Varyant B: Delphi enjektörleri

Delphi enjektörleri daha uzun bir kod taşır (0–9 ve A–Z karakter kümesinden yakl. 20 karakter, ancak I, O, Q, V harfleri olmadan). CarPort, 768 kanalındaki düzeltme değerini – kontrol ünitesine/araca göre – iki gösterimden biriyle görüntüler:

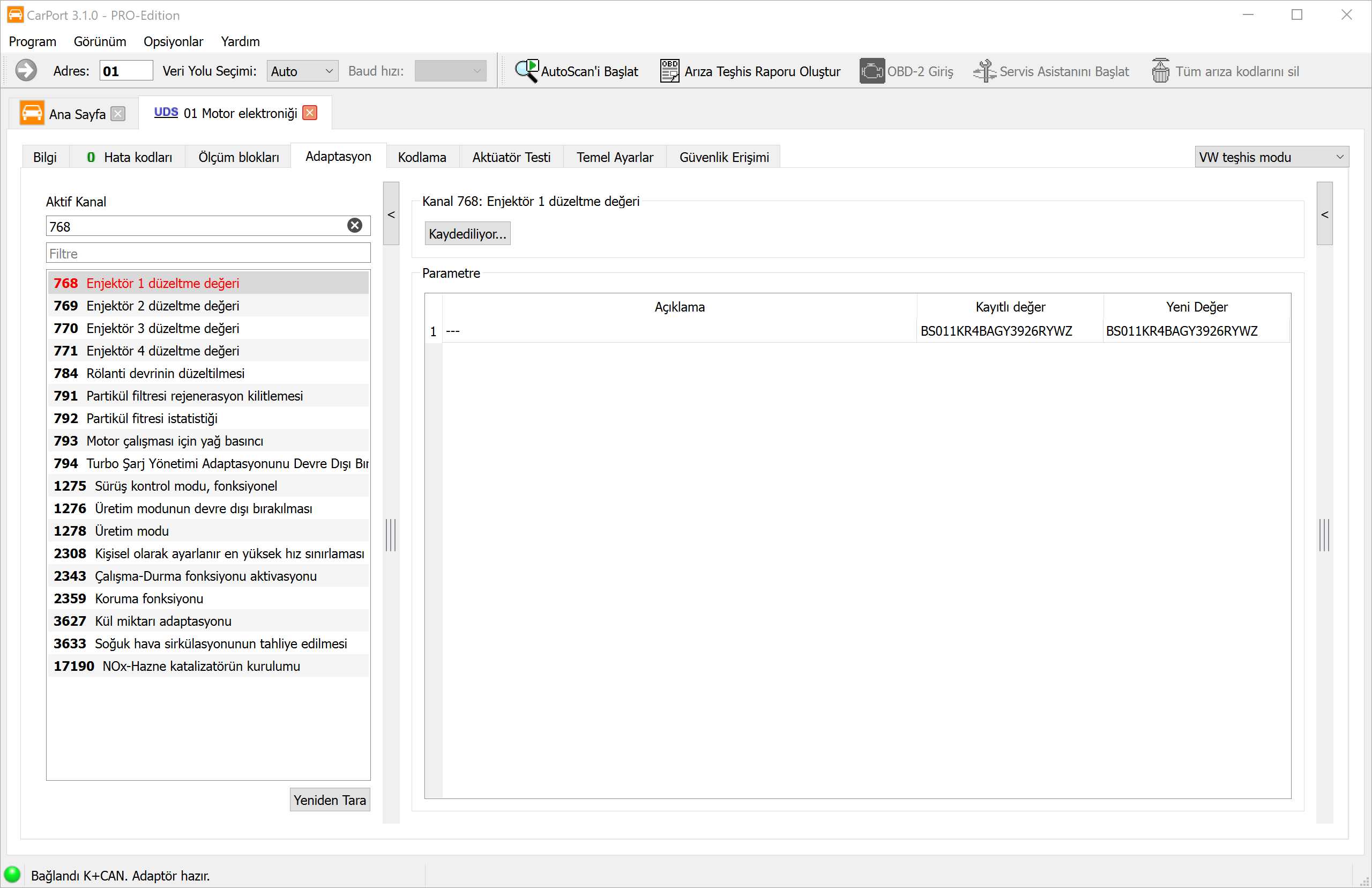

a) Okunabilir kod (ASCII) olarak. Bu durumda enjektörün üzerine basılı kodu doğrudan girersiniz – tıpkı IMA kodunda olduğu gibi (Bölüm 5).

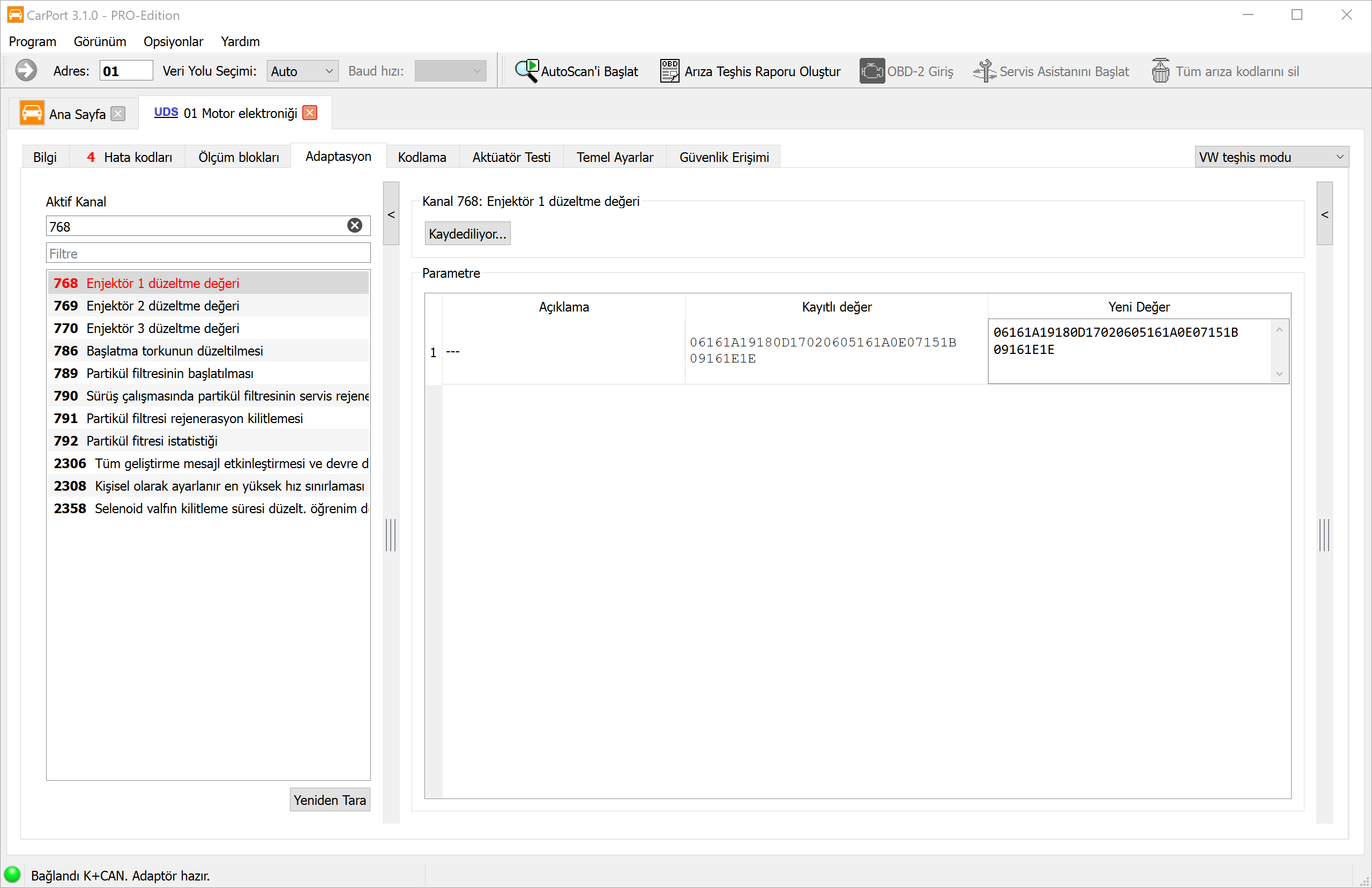

b) Hex sayısı olarak. Bu durumda baskı doğrudan girilemez – önce onu karakter karakter Hex’e dönüştürmeniz gerekir (aşağıdaki tablo).

Dönüştürme tablosu (baskı karakteri → Hex)

Baskı kodunun her karakteri iki Hex hanesine dönüşür (değer 00–1F). I, O, Q, V harfleri Delphi kodunda bulunmaz:

Hex değerini nasıl hesaplarsınız

1. Baskı kodunun her karakterini tablo aracılığıyla iki Hex hanesine dönüştürün.
2. Hex çiftlerini kesintisiz bir karakter dizisi hâlinde arka arkaya dizin.
3. Sonuç, baskıdan iki kat daha uzundur (20 karakter → 40 Hex hanesi). Bunu uygun kanalın „Yeni Değer” alanına girin (768 = Sil. 1, 769 = Sil. 2 …) ve „Kaydediliyor…” düğmesine tıklayın.

Örnek – 6NTSRDP265NTE7MU9NYY baskı kodu, yukarıdaki Hex ekran görüntüsündeki Hex değerini tam olarak verir:

Arka arkaya dizildiğinde: 06161A19180D17020605161A0E07151B09161E1E

Hex gösteriminde yanlışlıkla ham baskı kodunu girerseniz ne format ne de sağlama toplamı uyar – değer reddedilir. Eksik veya hatalı dönüştürme, Delphi’deki en yaygın tuzaktır.

7. Kodlamadan sonra

Kodların girilmesiyle kontrol ünitesi, çalışma sırasında öğrendiği enjektör düzeltme değerlerini sıfırlar. Ardından:

1. Değerleri uygulama ve kontrol etme: Kaydettikten sonra kontağı kapatın, yaklaşık 10 saniye bekleyin, kontağı yeniden açın – böylece kontrol ünitesi değerleri güvenli şekilde alır. Ardından kanalları yeniden okuyun: Kayıtlı değer, her silindir için girilen koda karşılık gelmelidir.
2. Arıza belleğini silin – enjektör değişimi nedeniyle (çıkarılan soketler, çalıştırma denemeleri) oluşan tüm kayıtları.
3. Adaptasyon sürüşü yapın: motoru ısıtın ve farklı yük ve devir aralıklarında çalıştırın (yakıt kesme modu dâhil). Bu sırada kontrol ünitesi yeni enjektörleri temiz bir şekilde öğrenir.
4. Hiçbir yeni arızanın kaydedilmediğini ve motorun düzgün çalıştığını kontrol edin.

Resmi bir en küçük miktar kalibrasyonu (miktar ortalama değeri veya sıfır miktar adaptasyonu olarak da bilinir) serviste, işletme sıcaklığındaki motorla bir yönlendirilmiş fonksiyon olarak (ör. ODIS’te) çalışır. CarPort bu yönlendirilmiş kalibrasyonu sunmaz – normal bir enjektör değişimi için kodlama ve ardından yapılan adaptasyon sürüşü yeterlidir.

8. Tuzaklar

• Yanlış silindir: Her kod, enjektörün oturduğu silindirin tam olarak o kanalına aittir. Karıştırılan enjektörler veya kodlar düzensiz çalışmaya ve kötü egzoz değerlerine yol açar. Bu nedenle kodu ve montaj konumunu önceden not edin.
• Karakterlerin yanlış aktarılması: Her karakteri tam olarak aktarın. Geçerli ama yanlış olabilecek bir kod (ör. komşu silindirden) kabul edilir ve çalışmayı kötüleştirir.
• (Doğru) dönüştürme olmadan Delphi: Enjektörlerin üzerine basılı kod, Hex gösterimli kontrol üniteleri tarafından kabul edilmez. Basılı kodun önce tablo ile (Bölüm 6) dönüştürülüp Hex haneleri olarak girilmesi gerekir.
• Güvenlik erişimi eksik: Kontrol ünitesi bir erişim kodu istiyorsa, değer bu olmadan kaydedilemez („Güvenlik erişimi gerekli”) – önce Güvenlik Erişimi sekmesinden izin verin (Bölüm 3).
• Adaptasyon sürüşünün unutulması: Adaptasyon sürüşü olmadan motor, yeniden adapte olana kadar ilk kilometrelerde düzensiz çalışabilir.
• Dizelin benzinliyle karıştırılması: TSI benzinliler kodlama gerektirmez (Bölüm 9) – orada enjektör kodları için bir giriş alanı yoktur.
• Yazma sırasında gerilim düşmesi: Kararlı bir araç şebeke gerilimi sağlayın, aksi hâlde kontrol ünitesine yazma işlemi başarısız olabilir.
• Mekanik: Sızdırmazlık halkalarını/bakır pulları yenileyin, enjektörleri doğru torkla monte edin ve (varsa) sıkıştırma pabuçlarını/geri dönüş hatlarını doğru şekilde bağlayın.

9. Benzinli motorlar (EA211 / EA888): kodlama yok – ancak öğrenilen değerleri sıfırlayın

MQB platformunun TSI benzinlilerinde (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: ör. Golf GTI/R) enjektörler kodlanmaz.

Neden kodlama gerekmiyor

• Benzinli enjektörler IMA kodu taşımaz – benzinli motorların motor kontrol ünitelerinde enjektör verileri için adaptasyon kanalı yoktur.
• Kontrol ünitesi üretim toleranslarını ve aşınmayı kendisi dengeler: lambda regülasyonu (karışım ayarı) ve düzensiz çalışma izleme aracılığıyla – sıra dışı davranan bir silindiri tanır ve onun enjeksiyon süresini otomatik olarak ayarlar.
• „Öğretilmesi gerekir” efsanesi dizelden (orada zorunludur) ve benzinlileri de kodlayan bazı diğer üreticilerden (ör. BMW) gelir. Bu sınıftaki VW benzinlilerinde bu öngörülmemiştir.

Öğrenilen değerleri yine de neden sıfırlamalısınız

Kontrol ünitesi binlerce kilometre boyunca eski, aşınmış enjektörleri dengelemeyi öğrenmiştir (atalet, koklaşma). Yeni enjektörler bu aşırı düzeltme değerleriyle çalıştırılırsa, motor ilk çalışma saatlerinde düzensiz çalışabilir, sarsılabilir, zor çalışabilir veya „Karışım çok zengin/çok fakir” ya da „Yanma kaçırması” gibi arızalar kaydedebilir – birkaç sürüş çevrimi boyunca yeniden regüle olana kadar.

Öğrenilen değerleri sıfırlarsanız, sistem yeni enjektörlere uyan temiz bir sıfır noktasından başlar. İnce adaptasyon o zaman hemen doğru şekilde başlar.

İzlenecek yol:

1. Arıza belleğini silin.
2. Motor kontrol ünitesinde (Adres 01), Adaptasyon veya Temel Ayarlar altında yakıt sisteminin / karışım oluşumunun öğrenilen değerlerini sıfırlama kaydını çalıştırın.
3. Motoru kısa süre rölantide çalıştırın, ardından farklı yük durumlarında bir test sürüşü yapın – sistem daha sonra hızla yeniden adapte olur.

⚠️ Önemli: Benzinli direkt enjeksiyonlu motorlarda (FSI), Teflon yanma odası halkaları ve O-ringleri her sökümde mutlaka yenilenmelidir; Teflon halkalar için özel takım gereklidir. Bu, yazılımdan bağımsız olarak geçerlidir.

10. Notlar

• Eksik kanallar: Motora ve kodlamaya göre tüm kanallar görünür olmayabilir – bu normaldir ve bir hata değildir.
• Güvenlik: Common rail sistemindeki (2000 bar üzerine kadar basınçlar) ve benzinli direkt enjeksiyondaki çalışmaları yalnızca ilgili uzmanlık bilgisiyle yapın.
