Багато моделей VW та Audi 2000-х років (серед інших VW Passat B6/B7, VW Passat CC, VW Tiguan 5N, Audi A6 4F і Audi A8 4E) мають на задній осі електричне стоянкове гальмо (EPB) з окремим блоком керування 53 Стоянкове гальмо, з яким зв’язок відбувається через протокол KWP2000: у кожному задньому гальмівному супорті є виконавчий мотор, який через шпиндель у гальмівному поршні затискає стоянкове гальмо. Перш ніж міняти задні гальмівні накладки, тобі потрібно відвести цей шпиндель за допомогою діагностики – інакше під час втискання поршня ти працюватимеш проти механіки й пошкодиш виконавчий мотор або шпиндель у супорті.
У CarPort ти робиш це на блоці керування 53 Стоянкове гальмо через Базові налаштування трьома блоками:
| Блок | Функція |
|---|---|
| 007 | відкрите паркувальне гальмо – шпинделі відводяться, поршні звільняються |
| 006 | закрийте стоянкове гальмо – після заміни накладок гальмо знову затискається |
| 010 | Функціональний тест – стоянкове гальмо відкривається і закривається 3 рази, при цьому навчається нове положення накладок (калібрування) |
Діагностична процедура потрібна лише для задньої осі. Передні накладки ти міняєш звичайним способом без діагностичного приладу.
1. Передумови
- Діагностичний інтерфейс підключено (рядок стану внизу показує, наприклад, «Підключено до K+CAN. Адаптер готовий.»)
- Запалювання увімкнене, двигун вимкнений
- Зарядний пристрій підключено (див. рамку нижче)
- Стоянкове гальмо відпущене (контрольна лампа не горить) – із затиснутим стоянковим гальмом базове налаштування запустити неможливо. Щоб відпустити його кнопкою, на цих автомобілях потрібно натиснути педаль гальма.
- Автомобіль надійно піднятий на домкраті чи на підйомнику, задні колеса зняті
⚠️ Чому зарядний пристрій обов’язковий: протягом усієї процедури запалювання тривалий час залишається увімкненим – блоки керування, світло та вентилятор при цьому інтенсивно споживають струм, а генератор не підзаряджає. До цього додаються самі виконавчі мотори: під час руху вони потребують багато струму, і коли вони доходять до упору – при відкриванні повністю назад, при закриванні з повною силою затиску –, на обох супортах одночасно виникають короткочасні пікові навантаження. Для базового налаштування блок керування 53 потребує щонайменше 12,0 вольта бортової напруги й реагує дуже чутливо на знижену напругу: якщо напруга просідає, процес може перерватися, зберігаються помилки, стоянкове гальмо в найгіршому випадку залишається у відкритому положенні – а в крайньому разі пошкоджується навіть сам блок керування. Тому перед запуском підключи зарядний пристрій і залиш його підключеним до кінця заміни накладок.
2. Відкрите паркувальне гальмо (блок 007)
- Обери блок керування 53 Стоянкове гальмо.
- Перейди на вкладку Базові налаштування.
- Введи в полі Поточний блок
7(або обери 007 відкрите паркувальне гальмо у списку) й натисни Встановити. - Натисни Старт.
Тепер виконавчі мотори чутно відводяться й звільняють поршні.
⚠️ Зачекай 30 секунд: після того, як виконавчі мотори стихнуть, зачекай щонайменше 30 секунд, перш ніж виконувати наступний крок. Через проблему з прошивкою блок керування на деяких автомобілях може пошкодитися, якщо продовжити надто рано. Цей час очікування діє після кожного з трьох блоків (007, 006 і 010).
Важливо: поршні при цьому не відходять самі собою. Виконавчий мотор лише відводить шпиндель усередині й звільняє поршень – втискати його потім тобі доведеться самостійно (крок 3).
3. Заміна накладок
Для роботи ти можеш вимкнути запалювання – виконавчі мотори залишаються у відкритому положенні. Залиш зарядний пристрій підключеним.
- Втисни гальмівний поршень пристроєм для зведення поршнів прямо назад – не обертати! На відміну від супортів із механічним ручним гальмом, поршень EPB лише втискається; шпиндель ти вже відвів за допомогою діагностики.
- Стеж при цьому за рівнем гальмівної рідини в компенсаційному бачку: під час втискання рівень піднімається. Якщо тим часом доливали, бачок може переповнитися – за потреби заздалегідь відкачай трохи (гальмівна рідина роз’їдає лакофарбове покриття).
- Заміни накладки (і за потреби диски) як звичайно.
⚠️ Ніколи не натискай кнопку стоянкового гальма й не запускай базове налаштування, поки гальмо розібране або накладки зняті! Шпинделі рухалися б у порожнечу чи виштовхнули б поршень без накладок – небезпека травмування й пошкодження. Усі три блоки можна запускати лише з повністю змонтованими накладками й супортами.
4. Створення гальмівного тиску
Після складання кілька разів натисни на педаль гальма, поки вона не стане твердою й не даватиме опір. Лише тоді поршні з новими накладками прилягають до диска – це передумова для наступного кроку.

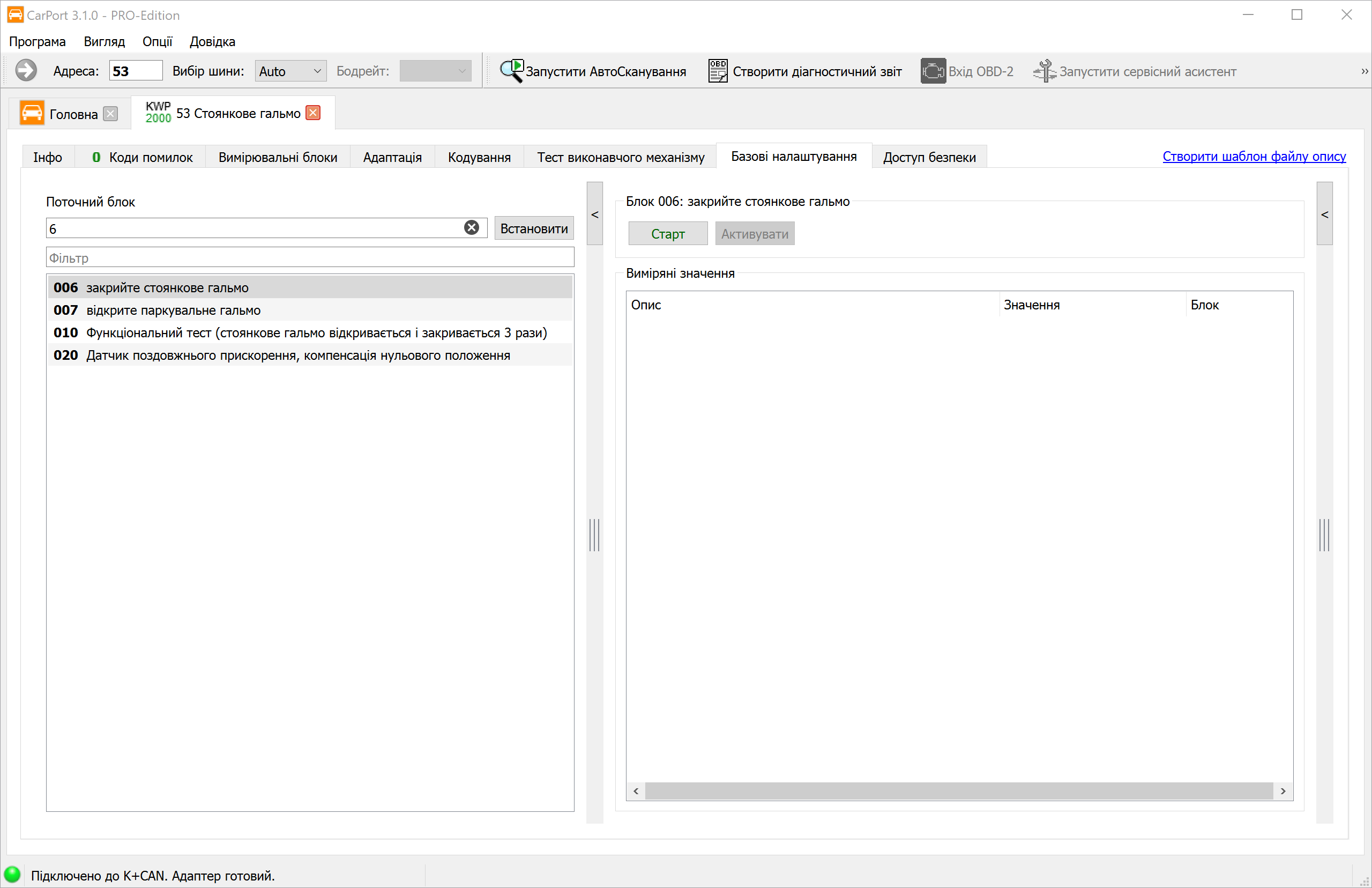

5. Закрийте стоянкове гальмо (блок 006)
- Знову увімкни запалювання й повторно відкрий 53 Стоянкове гальмо → Базові налаштування.
- Введи в полі Поточний блок
6(або обери 006 закрийте стоянкове гальмо) й натисни Встановити. - Натисни Старт і зачекай, поки виконавчі мотори не завершать роботу, – після цього знову пауза 30 секунд.
На відміну від новіших автомобілів (наприклад, платформи MQB, де завершення режиму заміни накладок одразу виконує й калібрування) заміна накладок тут ще не завершена: далі йде функціональний тест як окремий крок калібрування.
6. Калібрування: Функціональний тест (блок 010)
- Введи в полі Поточний блок
10(або обери 010 Функціональний тест (стоянкове гальмо відкривається і закривається 3 рази)) й натисни Встановити. - Натисни Старт.
Стоянкове гальмо тепер відкривається і закривається 3 рази поспіль. Цими циклами затиску/відпускання блок керування перевіряє роботу виконавчих моторів і навчає положення нових накладок – лише після цього сила затиску та ходи знову правильні. Зачекай і тут після останнього циклу 30 секунд, перш ніж продовжувати.
7. Перевірка результату
- Перевір пам’ять помилок блока керування 53 і за потреби очисти її. Після коректно виконаної процедури коди помилок більше не повинні з’являтися.
- Кілька разів приведи в дію стоянкове гальмо при натиснутій педалі гальма через кнопку: затиснути й знову відпустити. Після цього контрольні лампи мають не горіти.
- Перед першою поїздкою ще раз кілька разів натисни на педаль гальма, поки вона не стане твердою.
8. Примітки
- Правило 30 секунд: після кожного блока (007, 006, 010) продовжуй лише тоді, коли виконавчі мотори мовчать щонайменше 30 секунд – інакше на деяких версіях блока керування загрожує його пошкодження.
- Спершу відпусти стоянкове гальмо: якщо при запуску блока 007 стоянкове гальмо ще затиснуте, базове налаштування виконати неможливо. Спочатку відпусти, потім запускай.
- Переривання через знижену напругу: якщо процес перервався, заряди акумулятор чи підключи зарядний пристрій, очисти пам’ять помилок і повтори процедуру з кроку 2.
- Блок 020 не стосується заміни накладок: компенсація нульового положення датчика поздовжнього прискорення потрібна лише після заміни блока керування чи датчика й має виконуватися на рівній поверхні.
- Притирання: нові накладки на перших приблизно 200 км обкатуй обережно й уникай непотрібних екстрених гальмувань, щоб накладки й диски притерлися одне до одного.
- Лише задня вісь: блоки 006/007/010 стосуються виключно задніх супортів із виконавчими моторами EPB.
