Після робіт із дизельним сажовим фільтром (DPF) виміряне значення сажі в CarPort потрібно заново адаптувати, щоб блок керування двигуном знову рахував із реальним станом фільтра чи датчика.
Ця інструкція використовується в таких сценаріях:
- Замінено сажовий фільтр (DPF) – новий фільтр практично не містить сажі; виміряне значення сажі потрібно заново прив’язати.
- Очищено сажовий фільтр (DPF) – після очищення фільтр (майже) не містить сажі; старе, високе значення сажі більше не відповідає дійсності.
- Замінено датчик перепаду тиску DPF – новий датчик у нульовій точці мінімально відрізняється від старого; виміряне значення сажі заново прив’язується до нового датчика.
У всіх трьох випадках порядок дій однаковий: у базових налаштуваннях виконати блок „Нова адаптація виміряного значення сажі”.
Датчик перепаду тиску на дизельному сажовому фільтрі (DPF) вимірює різницю тиску до та після фільтра. Чим більше накопичено сажі, тим вищий опір потоку і тим більший перепад тиску. З цього значення блок керування двигуном виводить виміряне значення сажі й постійно порівнює його з розрахунковим модельним значенням (з навантаження, оборотів, масової витрати повітря, температури відпрацьованих газів та витрати палива).
1. Навіщо адаптувати?
- Датчик перепаду тиску надає контрольну величину для рівня заповнення сажею. Блок керування порівнює виміряне значення сажі (з перепаду тиску) з розрахунковим модельним значенням.
- Після заміни фільтра чи очищення фільтра фільтр насправді (майже) не містить сажі – збережене, високе значення сажі більше не відповідає дійсності й має бути заново прив’язане до низького початкового значення.
- Після заміни датчика новий датчик у нульовій точці мінімально відрізняється від старого; завдяки адаптації виміряне значення сажі заново прив’язується до нового датчика.
- Без адаптації загрожують частіші регенерації з підвищеною витратою та розрідженням оливи або — у зворотному випадку — перезаповнення DPF із втратою потужності та ввімкненням контрольної лампи двигуна.
⚠️ Не переплутайте: блок
1076„Адаптація датчика диференціального тиску низьконапірного EGR” стосується іншого датчика (тракт низьконапірного EGR) і для датчика перепаду тиску DPF не є правильним блоком.
2. Передумови
- Діагностичний інтерфейс під’єднано (рядок стану внизу показує, напр., „Підключено до … Адаптер готовий.”)
- Виконану роботу завершено: встановлено новий чи очищений фільтр або змонтовано новий датчик; шланги тиску та роз’єм сидять правильно й герметично
- Запалювання увімк., двигун вимк. — без потоку відпрацьованих газів на датчику немає перепаду тиску, щоб нульову точку було зафіксовано коректно
- Стабільна напруга бортової мережі (за потреби під’єднайте зарядний пристрій)
- Попередньо очистіть пам’ять несправностей блока керування двигуном

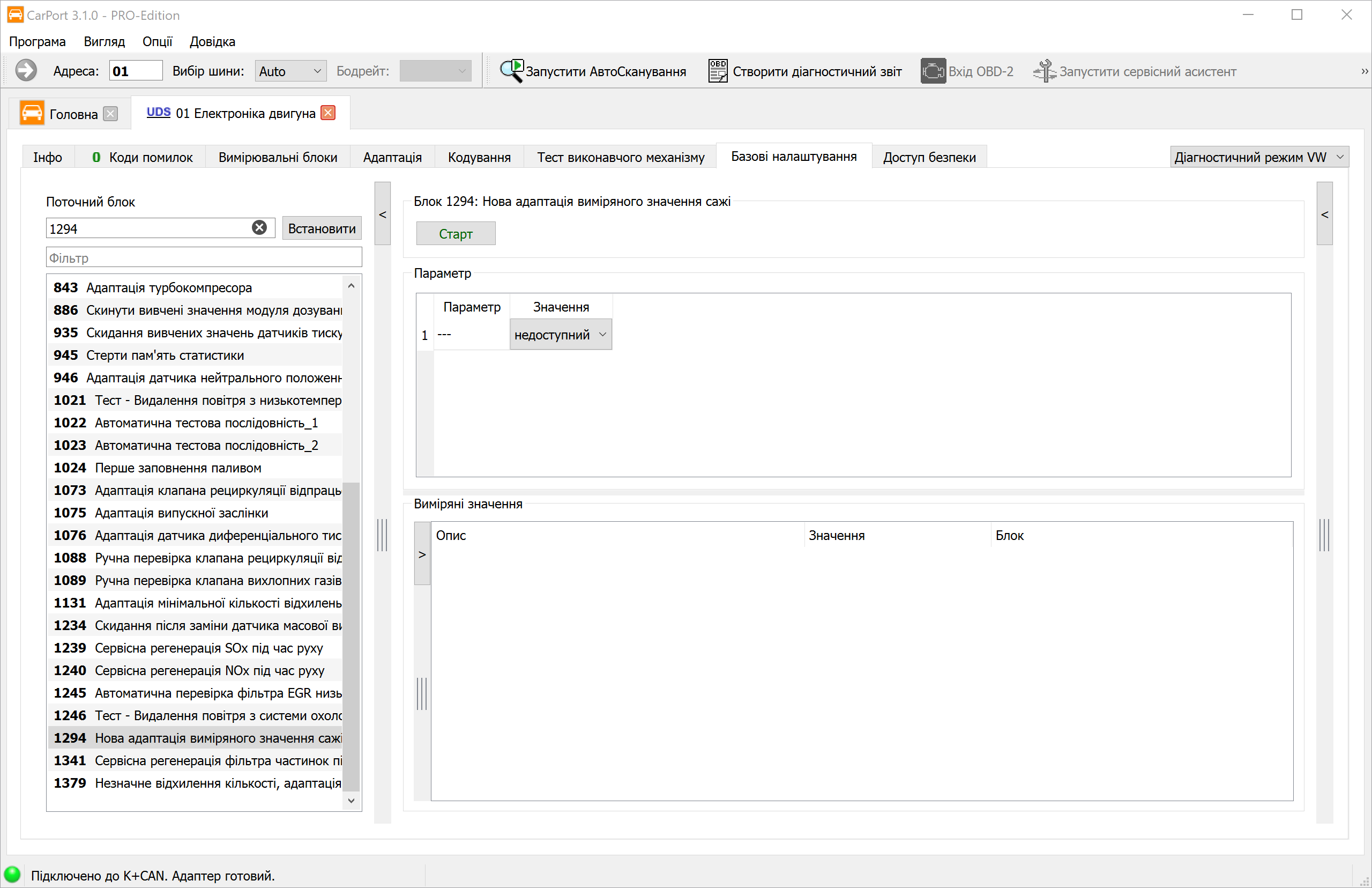

3. Відкрити базові налаштування та вибрати блок
- Виберіть блок керування 01 – Електроніка двигуна.
- Перейдіть на вкладку Базові налаштування.
- Виберіть пункт „Нова адаптація виміряного значення сажі”.
Примітка: залежно від двигуна та версії програмного забезпечення нумерація блоків може дещо відрізнятися. Визначальним є блок „Нова адаптація виміряного значення сажі”.
4. Запустити адаптацію
- Натисніть угорі праворуч кнопку Старт.
- Блок керування виконає адаптацію. У розділі Вимірювані значення ви бачите перебіг — зачекайте, доки статус не повідомить завершено чи успішно.
- Потім вимкніть запалювання вимк. і зачекайте щонайменше 10 секунд, щоб блок керування надійно застосував значення.
💡 Якщо необхідні умови не виконано (напр., двигун працює, напруга занадто низька), блок керування перериває базове налаштування. Створіть умови з кроку 2 та запустіть знову.
5. Перевірити результат
- Очистіть пам’ять несправностей і зчитайте її ще раз — жодної нової несправності перепаду тиску чи DPF не повинно бути записано.
- Перевірте у вимірювальних блоках виміряну та розраховану масу сажі на достовірність. При заглушеному двигуні перепад тиску має бути близьким до 0.
- Здійсніть коротку пробну поїздку — за можливості з під’єднаною діагностикою — і переконайтеся, що значення тиску в різних точках навантаження є достовірними та несправність не повторюється.
6. Довідка: виміряне vs. модельне значення сажі
Блок керування знає рівень заповнення DPF через два незалежні один від одного шляхи:
- Виміряне значення сажі: розраховане з перепаду тиску (датчик перепаду тиску G505) та об’ємного потоку відпрацьованих газів. Саме це значення прямо залежить від датчика й заново адаптується блоком 1294.
- Модельне значення сажі: визначене розрахунково з експлуатаційних даних (оберти, навантаження, кількість упорскування, температура) — незалежно від датчика.
Якщо обидва значення відхиляються одне від одного надто сильно, блок керування повідомляє про несправність. Повторна адаптація забезпечує, щоб виміряне значення знову відповідало реальному стану фільтра й датчика.
7. Примітки
- Перевірте шланги та роз’єм: частою причиною несправності є не сам датчик, а засаджені, перегнуті чи негерметичні шланги тиску або кородований роз’єм. Перевірте їх під час заміни.
- Регенерація – коли доцільна? Сама лише заміна датчика не змінює фактичного рівня заповнення сажею; сервісна/аварійна регенерація має сенс лише тоді, коли фільтр справді заповнений. Натомість після заміни чи очищення фільтра фільтр насправді (майже) порожній – тут ідеться лише про повторну прив’язку виміряного значення сажі, а не про регенерацію.
- Правильний датчик: датчик перепаду тиску DPF — це не датчик перепаду тиску
низьконапірного EGR (блок
1076) і не датчик тиску відпрацьованих газів — зверніть увагу на відповідний номер деталі. - Умови задає блок керування: які значення відображаються та які передумови діють, задає блок керування; за невиконаних умов процедура не запускається.
- Несправність виникає знову? Перевірте шланги тиску (тріщини, засмічення, переплутання), роз’ємне з’єднання та проводку, а також правильну посадку датчика.
- Відсутні блоки: залежно від двигуна, версії програмного забезпечення та кодування не всі блоки видимі або названі трохи інакше — це нормально й не є помилкою.
