У дизельних двигунів (TDI) платформи MQB кожен інжектор є прецизійним компонентом. Щоб блок керування двигуном точно керував кожним інжектором, він повинен знати його індивідуальне коригувальне значення. Після заміни інжектора або блока керування ти вносиш ці значення в CarPort на вкладці Адаптація – по одному на кожен циліндр.
При цьому існує два варіанти, залежно від виробника інжектора:
- IMA-код (напр., Bosch): короткий код, надрукований на інжекторі, який ти вносиш безпосередньо.
- Delphi: довший калібрувальний код, який CarPort залежно від блока керування відображає як читабельний текст або як Hex-значення – у разі Hex його спочатку потрібно перерахувати (розділ 6).
Ця інструкція стосується дизельних двигунів. Чому бензинові двигуни (TSI) не потребують кодування – і що там усе ж таки варто зробити після заміни інжектора – описано в розділі 9.
1. Який варіант підходить для твого автомобіля?
Вирішальним є тип інжектора, а не модель. Ти визначаєш варіант за кодом на інжекторі або за значенням, яке CarPort відображає в каналі 768:
| Ознака | IMA-код (Bosch) | Delphi |
|---|---|---|
| Маркування на інжекторі | короткий код, прибл. 6–7 символів (напр., C2GKLL0) |
довгий код, прибл. 20 символів (напр., BS011KR4BAGY3926RYWZ) |
| Введення в CarPort | код вносити безпосередньо | безпосередньо або – залежно від відображення – як Hex (перерахувати, розділ 6) |
| Значення в каналі 768 | короткий код (C2GKLL0) |
довгий код (BS011…RYWZ) або Hex (06161A19…1E1E) |
Вирішальною є довжина коду: короткий код (6–7 символів) – це варіант IMA; довгий код (прибл. 20 символів) – чи то у вигляді читабельного тексту, чи то у вигляді довгого Hex-числа – це варіант Delphi.
2. Передумови
- Діагностичний інтерфейс під’єднано (рядок стану внизу показує, напр., „Підключено до K+CAN. Адаптер готовий.”)
- Запалювання увімкнено, двигун вимкнено
- Стабільна напруга бортової мережі – під час запису напруга не повинна просідати (за потреби під’єднай зарядний пристрій)
- Інжектори механічно повністю встановлені (нові ущільнювальні кільця/ мідні шайби, правильний момент затягування)
⚠️ Важливо: Перед установленням запиши код кожного інжектора разом із циліндром, у який його встановлюють. У встановленому стані маркування часто вже не читається – а відповідність код ↔ циліндр є вирішальною (див. розділ 8).
3. Доступ безпеки
Внесення коригувальних значень – це доступ із записом. Багато блоків керування розблоковують адаптацію лише після того, як ти авторизуєшся за допомогою коду доступу (логіна). Без такого розблокування блок керування відхиляє збереження з повідомленням „Потрібен доступ безпеки”.
- Відкрий блок керування Адреса 01 – Електроніка двигуна.
- Перейди на вкладку Доступ безпеки.
- Введи код логіна 27971 і підтверди.
Не кожен блок керування вимагає розблокування – деякі приймають адаптацію безпосередньо. Якщо блок керування його вимагає, 27971 – це відповідний код для адаптації інжекторів. Дозвіл діє протягом поточного сеансу; після розриву з’єднання його потрібно ввести знову.
4. Відкриття адаптації
- Відкрий – якщо ще не зробив цього – блок керування Адреса 01 – Електроніка двигуна.
- Перейди на вкладку Адаптація.
- Вибери канал „Корекція інжектора 1” (зазвичай 768): введи номер у поле „Активний канал” або за допомогою Фільтра знайди за описом.
Інжектори розташовані на послідовних каналах – один канал на кожен циліндр (типова нумерація):
| Канал | Інжектор / циліндр |
|---|---|
| 768 | Інжектор 1 |
| 769 | Інжектор 2 |
| 770 | Інжектор 3 |
| 771 | Інжектор 4 |
⚠️ Номери каналів можуть відрізнятися залежно від блока керування. Тому орієнтуйся на опис каналу („Корекція інжектора 1”, „… інжектора 2” …), а не лише на номер. Чотирициліндровий двигун має чотири канали інжекторів, трициліндровий – три; те, що видно не всі канали, залежно від двигуна є нормальним.

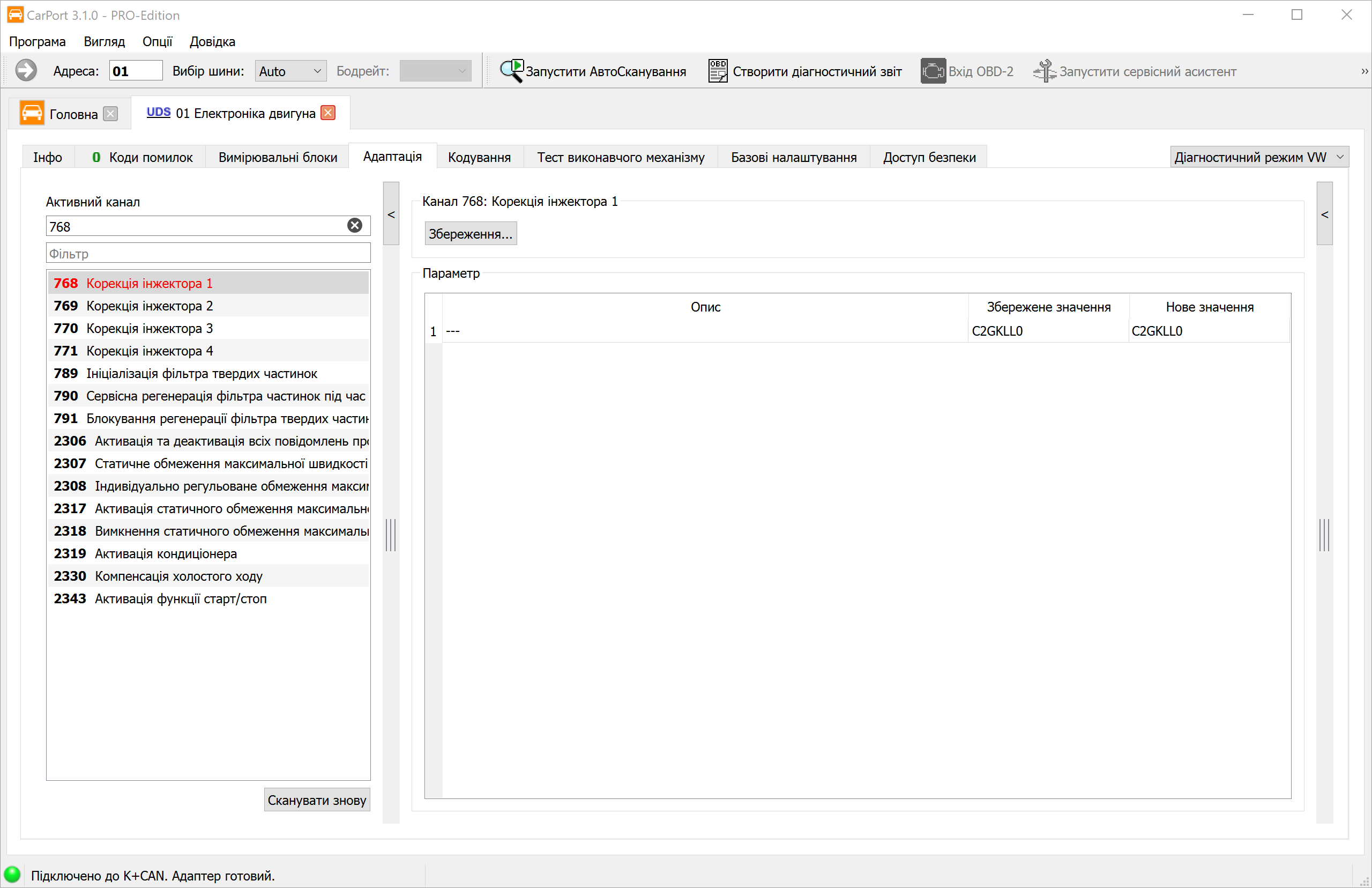

5. Варіант A: інжектори з IMA-кодом
IMA-код нанесений на кожен інжектор і вводиться безпосередньо.
- Вибери канал зі значенням корекції інжектора 1.
- У стовпці „Нове значення” введи код точно так, як він указаний на інжекторі циліндра 1.
- Натисни „Збереження…”.
- Повтори це для каналів зі значеннями корекції інших циліндрів, використовуючи відповідний код інжектора для кожного.
- Для контролю зчитай значення назад – Збережене значення і Нове значення мають збігатися.
Переноси код дуже ретельно
6. Варіант B: інжектори Delphi
Інжектори Delphi мають довший код (прибл. 20 символів із набору 0–9 та A–Z, проте без символів I, O, Q, V). CarPort відображає коригувальне значення в каналі 768 – залежно від блока керування/автомобіля – в одному з двох представлень:

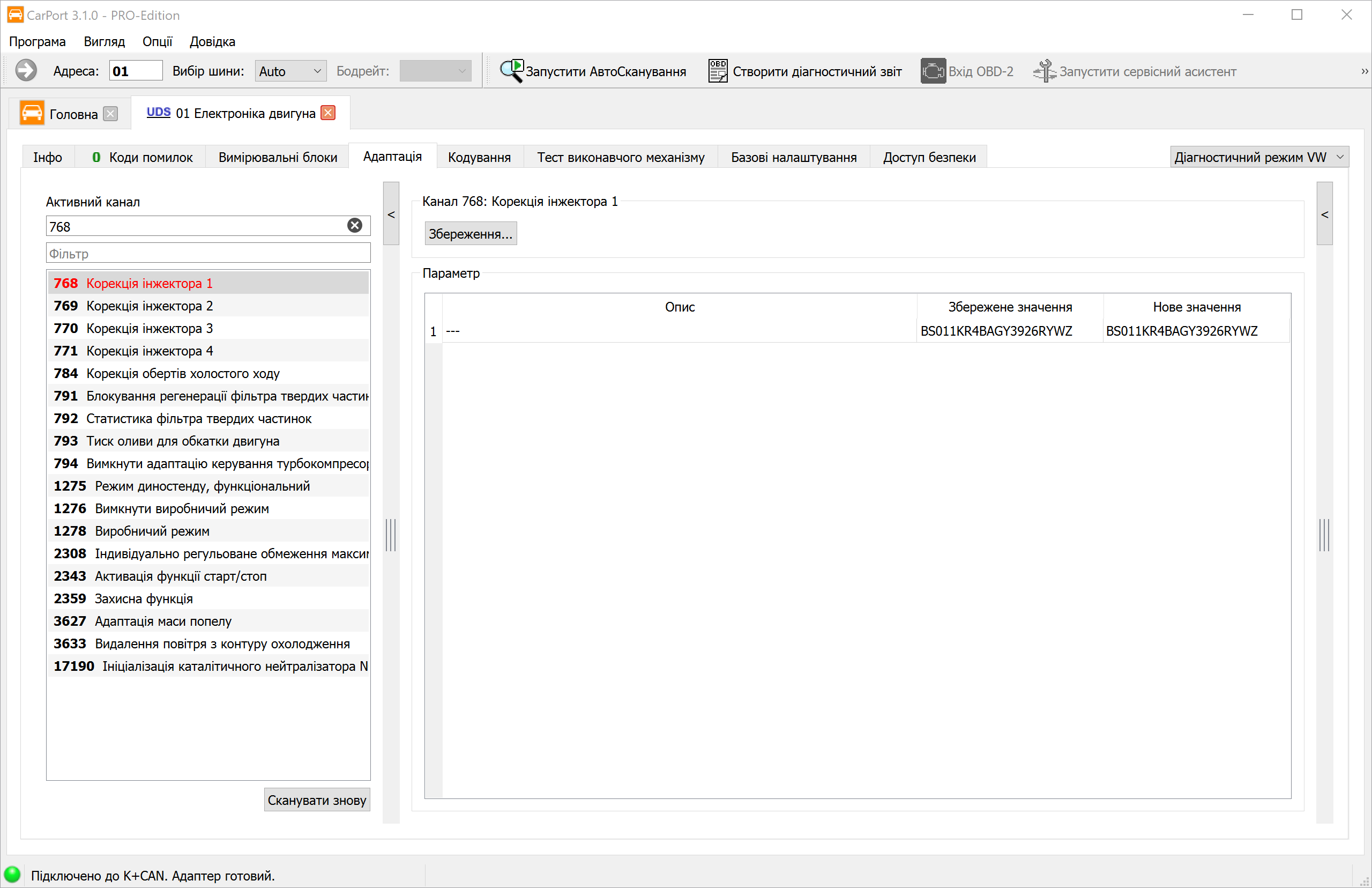

a) Як читабельний код (ASCII). Тоді ти вносиш код, надрукований на інжекторі, безпосередньо – так само, як для IMA-коду (розділ 5).

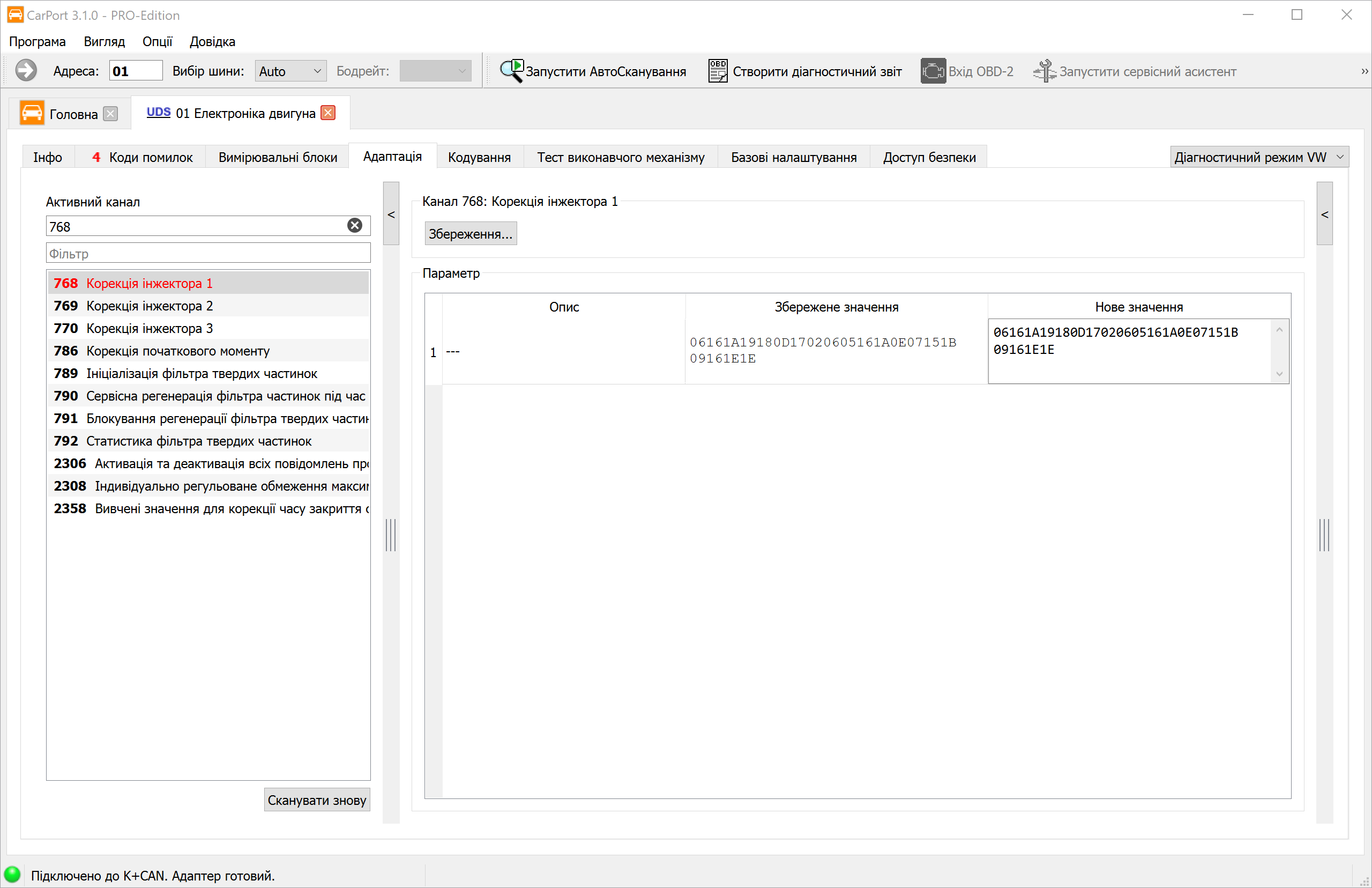

b) Як Hex-число. Тоді маркування не можна ввести безпосередньо – спочатку ти маєш перерахувати його символ за символом у Hex (таблиця нижче).
Таблиця перерахунку (символ маркування → Hex)
Кожен символ коду маркування перетворюється на дві Hex-цифри (значення 00–1F). Літери I, O, Q, V у коді Delphi не зустрічаються:
| Символ | Hex | Символ | Hex | Символ | Hex | Символ | Hex |
|---|---|---|---|---|---|---|---|
| 0 | 00 | 8 | 08 | G | 10 | R | 18 |
| 1 | 01 | 9 | 09 | H | 11 | S | 19 |
| 2 | 02 | A | 0A | J | 12 | T | 1A |
| 3 | 03 | B | 0B | K | 13 | U | 1B |
| 4 | 04 | C | 0C | L | 14 | W | 1C |
| 5 | 05 | D | 0D | M | 15 | X | 1D |
| 6 | 06 | E | 0E | N | 16 | Y | 1E |
| 7 | 07 | F | 0F | P | 17 | Z | 1F |
Як обчислити Hex-значення
- Перетвори кожен символ коду маркування за таблицею на його дві Hex-цифри.
- З’єднай Hex-пари в один суцільний рядок.
- Результат удвічі довший за маркування (20 символів → 40 Hex-цифр). Внеси його в „Нове значення” відповідного каналу (768 = цил. 1, 769 = цил. 2 …) і натисни „Збереження…”.
Приклад – код маркування 6NTSRDP265NTE7MU9NYY дає саме те Hex-значення, що
на Hex-скриншоті вище:
| 6 | N | T | S | R | D | P | 2 | 6 | 5 | N | T | E | 7 | M | U | 9 | N | Y | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 16 | 1A | 19 | 18 | 0D | 17 | 02 | 06 | 05 | 16 | 1A | 0E | 07 | 15 | 1B | 09 | 16 | 1E | 1E |
З’єднано разом: 06161A19180D17020605161A0E07151B09161E1E
Якщо в Hex-представленні ти помилково введеш необроблений код маркування, не збігатиметься ні формат, ні контрольна сума – значення буде відхилено. Відсутній або помилковий перерахунок – це найпоширеніша пастка з Delphi.
7. Після кодування
Із введенням кодів блок керування скидає засвоєні під час експлуатації коригувальні значення інжекторів. Після цього:
- Застосуй і перевір значення: після збереження вимкни запалювання, зачекай прибл. 10 секунд, знову ввімкни запалювання – так блок керування надійно застосує значення. Потім знову зчитай канали: Збережене значення має відповідати введеному коду кожного циліндра.
- Стерти пам’ять несправностей – усі записи, що виникли внаслідок заміни інжектора (від’єднані роз’єми, спроби запуску).
- Виконати адаптаційну поїздку: прогрій двигун і рухайся в різних діапазонах навантаження та обертів (зокрема в режимі гальмування двигуном). При цьому блок керування коректно засвоює нові інжектори.
- Перевір, що не зберігається жодна нова несправність і двигун працює рівно.
Формальне калібрування малих порцій (також адаптація середнього значення подачі або адаптація нульової подачі) виконується в майстерні як керована функція (напр., в ODIS) із прогрітим до робочої температури двигуном. CarPort не пропонує цього керованого калібрування – для звичайної заміни інжектора достатньо кодування з подальшою адаптаційною поїздкою.
8. Підводні камені
- Неправильний циліндр: кожен код належить саме до каналу того циліндра, у якому встановлений інжектор. Переплутані інжектори або коди призводять до нерівномірної роботи та поганих показників відпрацьованих газів. Тому заздалегідь запиши код і місце встановлення.
- Неправильно перенесений символ: переноси кожен символ точно. Можливо дійсний, але неправильний код (напр., від сусіднього циліндра) буде прийнято, і він погіршить роботу.
- Delphi без (правильного) перерахунку: код, надрукований на інжекторах, не приймається блоками керування з Hex-представленням. Надрукований код спочатку потрібно перерахувати за таблицею (розділ 6) і ввести як Hex-цифри.
- Немає доступу безпеки: якщо блок керування вимагає код доступу, без нього значення не збережеться („Потрібен доступ безпеки”) – спочатку розблокуй через вкладку Доступ безпеки (розділ 3).
- Забута адаптаційна поїздка: без адаптаційної поїздки двигун може перші кілометри працювати нерівномірно, доки не адаптується заново.
- Дизель переплутано з бензиновим двигуном: бензинові двигуни TSI не потребують кодування (розділ 9) – там немає поля введення для кодів інжекторів.
- Просідання напруги під час запису: забезпеч стабільну напругу бортової мережі, інакше запис у блок керування може завершитися невдало.
- Механіка: заміни ущільнювальні кільця/мідні шайби, встанови інжектори з правильним моментом затягування і (за наявності) правильно під’єднай притискні планки/зворотні трубопроводи.
9. Бензинові двигуни (EA211 / EA888): без кодування – але зі скиданням засвоєних значень
У бензинових двигунів TSI платформи MQB (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: напр., Golf GTI/R) інжектори не кодуються.
Чому кодування не потрібне
- Бензинові інжектори не мають IMA-коду – у блоках керування бензинових двигунів немає каналів адаптації для даних інжекторів.
- Блок керування самостійно компенсує виробничі допуски та знос: через лямбда-регулювання (коригування суміші) та контроль нерівномірності роботи – він розпізнає циліндр, що вибивається із загального ряду, і автоматично коригує тривалість його вприскування.
- Міф „потрібно навчати” походить від дизеля (там це обов’язково) та від деяких сторонніх виробників (напр., BMW), які кодують і бензинові двигуни. У бензинових двигунах VW цього класу це не передбачено.
Чому засвоєні значення все ж таки варто скинути
Протягом тисяч кілометрів блок керування навчився компенсувати старі, зношені інжектори (інерційність, закоксування). Якщо новими інжекторами керувати з цими екстремальними коригувальними значеннями, двигун у перші години роботи може працювати нерівномірно, смикатися, погано запускатися або записувати несправності на кшталт „суміш надто багата/надто бідна” чи „пропуски згоряння” – доки не відрегулюється назад за кілька циклів руху.
Якщо ти скинеш засвоєні значення, система стартує з чистої нульової точки, яка відповідає новим інжекторам. Тонка адаптація тоді одразу починається коректно.
Порядок дій:
- Стерти пам’ять несправностей.
- У блоці керування двигуном (Адреса 01) на вкладці Адаптація чи Базові налаштування виконай пункт для скидання засвоєних значень паливної системи / сумішоутворення.
- Дай двигуну ненадовго попрацювати на холостому ходу, потім здійсни пробну поїздку за різних станів навантаження – система тоді швидко адаптується заново.
⚠️ Важливо: у бензинових двигунах із безпосереднім вприскуванням (FSI) тефлонові кільця камери згоряння та O-подібні кільця під час кожного демонтажу обов’язково потрібно замінювати; для тефлонових кілець потрібен спеціальний інструмент. Це стосується незалежно від програмного забезпечення.
10. Примітки
- Відсутні канали: залежно від двигуна та кодування видно не всі канали – це нормально і не є помилкою.
- Безпека: роботи із системою common rail (тиск понад 2000 bar) та з бензиновим безпосереднім вприскуванням виконуй лише за наявності відповідних знань.
