Автомобілі MQB (як-от, серед інших, VW Golf 7 чи Audi A3 8V) мають на задній осі електричне стоянкове гальмо (EPB): у кожному задньому гальмівному супорті є виконавчий електромотор, який через шпиндель у гальмівному поршні затискає стоянкове гальмо. Перш ніж міняти задні гальмівні накладки, тобі потрібно відвести цей шпиндель за допомогою діагностики – інакше під час втискання поршня ти працюватимеш проти механіки й пошкодиш виконавчий мотор або редуктор у супорті.
У CarPort ти робиш це на блоці керування 03 Гальмівна електроніка через Базові налаштування двома блоками:
| Блок | Функція |
|---|---|
| 929 | Запустити режим заміни накладок – шпинделі відводяться, поршні звільняються |
| 928 | Закінчити режим заміни накладок – гальмо затискає й навчає нове положення накладок |
Режим заміни накладок потрібен лише для задньої осі. Передні накладки ти міняєш звичайним способом без діагностичного приладу.
1. Передумови
- Діагностичний інтерфейс підключено (рядок стану внизу показує, наприклад, «Підключено до K+CAN. Адаптер готовий.»)
- Запалювання увімкнене, двигун вимкнений
- Зарядний пристрій підключено (див. рамку нижче)
- Стоянкове гальмо відпущене (контрольна лампа не горить)
- Автомобіль надійно піднятий на домкраті чи на підйомнику, задні колеса зняті
⚠️ Чому зарядний пристрій обов’язковий: протягом усієї процедури запалювання тривалий час залишається увімкненим – блоки керування, світло та вентилятор при цьому інтенсивно споживають струм, а генератор не підзаряджає. До цього додаються самі виконавчі мотори: під час руху вони потребують багато струму, і коли вони доходять до упору – при запуску повністю назад, при завершенні з повною силою затиску –, на обох супортах одночасно виникають короткочасні пікові навантаження. Система EPB реагує чутливо на знижену напругу: якщо напруга просідає під час базового налаштування, процес може перерватися, зберігаються помилки, а стоянкове гальмо в найгіршому випадку залишається у відкритому положенні. Тому перед запуском підключи зарядний пристрій і залиш його підключеним до кінця заміни накладок.

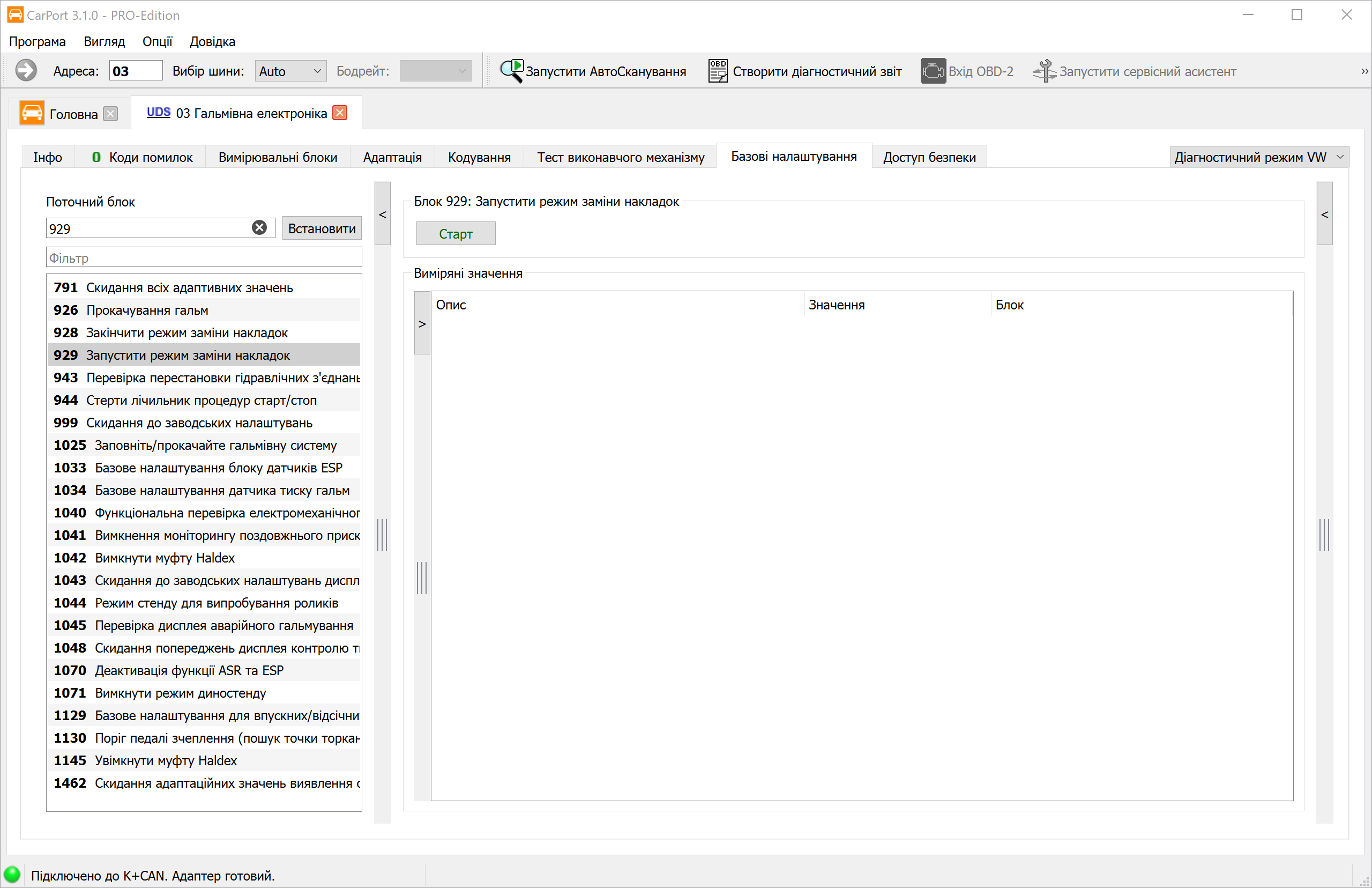

2. Запустити режим заміни накладок (блок 929)
- Обери блок керування 03 Гальмівна електроніка.
- Перейди на вкладку Базові налаштування.
- Введи в полі Поточний блок
929(або обери 929 Запустити режим заміни накладок у списку) й натисни Встановити. - Натисни Старт.
Тепер виконавчі мотори чутно відводяться. Зачекай, поки звуки не стихнуть (після цього для певності ще близько 30 секунд), перш ніж працювати з гальмами.
Важливо: поршні при цьому не відходять самі собою. Виконавчий мотор лише відводить шпиндель усередині й звільняє поршень – втискати його потім тобі доведеться самостійно (крок 3).
3. Заміна накладок
Для роботи ти можеш вимкнути запалювання – режим заміни накладок залишається активним. Залиш зарядний пристрій підключеним.
- Втисни гальмівний поршень пристроєм для зведення поршнів прямо назад – не обертати! На відміну від супортів із механічним ручним гальмом, поршень EPB лише втискається.
- Стеж при цьому за рівнем гальмівної рідини в компенсаційному бачку: під час втискання рівень піднімається. Якщо тим часом доливали, бачок може переповнитися – за потреби заздалегідь відкачай трохи (гальмівна рідина роз’їдає лакофарбове покриття).
- Заміни накладки (і за потреби диски) як звичайно.
⚠️ Ніколи не натискай кнопку стоянкового гальма, поки режим заміни накладок активний або накладки зняті! Шпинделі рухалися б у порожнечу чи виштовхнули б поршень без накладок – небезпека травмування й пошкодження.
4. Створення гальмівного тиску
Після складання кілька разів натисни на педаль гальма, поки вона не стане твердою й не даватиме опір. Лише тоді поршні з новими накладками прилягають до диска – це передумова для наступного кроку.
5. Закінчити режим заміни накладок (блок 928)
- Знову увімкни запалювання й повторно відкрий 03 Гальмівна електроніка → Базові налаштування.
- Введи в полі Поточний блок
928(або обери 928 Закінчити режим заміни накладок) й натисни Встановити. - Натисни Старт і зачекай, поки виконавчі мотори не завершать роботу.
Калібрування вже входить сюди: при завершенні стоянкове гальмо чутно затискає, знову відпускає й затискає ще раз. Цим циклом затиску/відпускання блок керування навчає положення нових накладок. Окреме базове налаштування для калібрування на автомобілях MQB не потрібне – на відміну від старіших систем EPB (наприклад, Passat 3C з власним блоком керування 53), які після закриття вимагали ще й окремої перевірки роботи.
6. Перевірка результату
- Кілька разів приведи в дію стоянкове гальмо при натиснутій педалі гальма через кнопку: затиснути й знову відпустити. Після цього контрольні лампи мають не горіти.
- Перевір пам’ять помилок блока керування 03 і за потреби очисти її. Запис на кшталт «Режим заміни накладок активний» під час процедури є нормальним і зникає після завершення й циклу стоянкового гальма.
- Перед першою поїздкою ще раз кілька разів натисни на педаль гальма, поки вона не стане твердою.
7. Примітки
- Спершу відпусти стоянкове гальмо: якщо при запуску блока 929 стоянкове гальмо ще затиснуте, базове налаштування перерветься. Спочатку відпусти, потім запускай.
- Переривання через знижену напругу: якщо процес перервався, заряди акумулятор чи підключи зарядний пристрій, очисти пам’ять помилок і повтори процедуру з кроку 2.
- Притирання: нові накладки на перших приблизно 200 км обкатуй обережно й уникай непотрібних екстрених гальмувань, щоб накладки й диски притерлися одне до одного.
- Лише задня вісь: блоки 928/929 стосуються виключно задніх супортів із виконавчими моторами EPB.
