Рециркуляція вихлопних газів (EGR) повертає частину вихлопних газів назад у впускний тракт. Охолоджений, бідний на кисень вихлопний газ знижує пікову температуру згоряння, а отже й викид оксидів азоту (NOₓ). Засаджені чи заклинені компоненти EGR призводять до втрати потужності, аварійного режиму, підвищеної витрати, чорного диму та записів помилок на кшталт „відхилення регулювання рециркуляції вихлопних газів”.
На MQB-дизелях діагностику EGR у CarPort ви запускаєте через базові налаштування блока керування 01 – Електроніка двигуна. Там – залежно від двигуна та версії ПЗ – доступні кілька процедур: активні функціональні перевірки, адаптації (заучування вивчених значень) і ручні перевірки окремих виконавчих механізмів.
⚠️ Ця інструкція пояснює, що робить кожна окрема процедура EGR. Виконуйте адаптації та перевірки лише за наявності конкретного приводу (заміна деталі, очищення, збережена помилка) – не „про всяк випадок”.
1. EGR високого та низького тиску – різниця
Сучасні MQB-TDI (напр. EA288, Euro 6) часто мають два окремі контури EGR, які блок керування комбінує залежно від робочої точки. Кожен має власні клапани, охолоджувачі та базові налаштування.
| EGR високого тиску (ВН-EGR) | EGR низького тиску (НН-EGR) | |
|---|---|---|
| Відбір вихлопних газів | до турбіни (гарячий вихлопний газ безпосередньо з випускного колектора) | після сажового фільтра (очищений, холодніший вихлопний газ) |
| Подача | після дросельної заслінки у впускний колектор | до компресора (вхід турбокомпресора) |
| Шлях / реакція | короткий, швидке регулювання | довгий, рівномірніше підмішування |
| Область дії | передусім прогрів і низьке/середнє навантаження | передусім вище навантаження й оберти |
| Особливість | нефільтрований, із сажею вихлопний газ → схильний до закоксовування клапана й охолоджувача | фільтрований вихлопний газ → менше забруднення у впускному тракті, менший програш за витратою |
| Додаткові компоненти | клапан EGR, охолоджувач EGR з байпасом | клапан НН-EGR, випускна заслінка (створює перепад тиску), датчик перепаду тиску, охолоджувач НН-EGR |
Коротко: EGR високого тиску реагує швидко й покриває прогрів і нижню область навантаження, але сильніше закоксовується. EGR низького тиску використовує вже відфільтрований вихлопний газ за DPF, працює чистіше й економніше та бере на себе передусім вищу область навантаження. Щоб він працював, йому потрібні випускна заслінка для створення необхідного перепаду тиску та датчик перепаду тиску для вимірювання поверненої кількості.
2. Огляд важливих базових налаштувань
У списку блоків базових налаштувань ви знайдете процедури EGR. Які з них видимі, залежить від двигуна, версії ПЗ та комплектації (не кожен двигун має EGR низького тиску).
| Блок | Базове налаштування | Призначення |
|---|---|---|
| 778 | Перевірка рециркуляції вихлопних газів | Активний функціональний тест контуру EGR |
| 816 | Адаптація вакуумного регулюючого електромагнітного клапана EGR | Заново вивчає кінцеві положення клапана EGR |
| 834 | Перевірка відхилення регулювання рециркуляції вихлопних газів | Перевіряє, чи збігаються задана й фактична ступінь EGR |
| 1073 | Адаптація клапана рециркуляції відпрацьованих газів низького тиску | Заново вивчає кінцеві положення клапана НН-EGR |
| 1075 | Адаптація випускної заслінки | Заново вивчає кінцеві положення випускної заслінки |
| 1076 | Адаптація датчика диференціального тиску низького тиску EGR | Референціює нульову точку датчика перепаду тиску НН-EGR |
| 1088 | Ручна перевірка клапана рециркуляції відпрацьованих газів низького тиску | Кероване користувачем задіювання для перевірки рухливості |
| 1089 | Ручна перевірка клапана вихлопних газів | Кероване користувачем задіювання випускної заслінки |
| 1245 | Автоматична перевірка фільтра EGR низького тиску | Керована блоком перевірка фільтра НН-EGR |
Перевірка vs. адаптація vs. ручна перевірка: Перевірка лише встановлює, чи працює деталь (результат пройдено/не пройдено), не змінюючи вивчені значення назавжди. Адаптація, навпаки, цілеспрямовано змінює вивчені значення блока керування (напр. кінцеві положення після заміни). Ручна перевірка залишає задіювання вам, щоб ви самі могли спостерігати рух.
🔧 Правило щодо стану двигуна – працює двигун чи ні?
- Перевірки (блоки 778, 834, 1245) виконуються при працюючому, прогрітому двигуні на холостому ходу. Блок керування активно задіює клапан і вимірює реакцію (напр. масу повітря) – для цього потрібен реальний потік вихлопних газів чи повітря. Під час перевірки клапан EGR почергово відкривається й закривається; маса повітря при цьому має вимірювано реагувати.
- Адаптації (блоки 816, 1073, 1075, 1076) і ручні перевірки (блоки 1088, 1089) виконуються при увімкненому запалюванні й заглушеному двигуні. Кінцеві положення чи нульова точка датчика вивчаються без потоку вихлопних газів, виконавчий механізм рухається й спостерігається без згоряння. Забезпечте при цьому стабільну напругу бортової мережі (орієнтовно близько 12,5 В).
⚠️ Не переплутайте: блок
1076„Адаптація датчика диференціального тиску низького тиску EGR” стосується датчика контуру EGR низького тиску – не датчика перепаду тиску DPF. За роботи із сажовим фільтром відповідає інший блок.
3. Передумови
- Діагностичний інтерфейс під’єднано (рядок стану внизу показує, напр., „Підключено до … Адаптер готовий.”)
- Блок керування 01 – Електроніка двигуна відкрито, вкладка Базові налаштування
- Виконану роботу завершено (клапан/охолоджувач очищено або замінено, роз’єми та шланги сидять герметично)
- Стан двигуна залежно від процедури (див. правило в розділі 2): активні перевірки при працюючому, прогрітому двигуні на холостому ходу, адаптації та ручні перевірки при увімкненому запалюванні, заглушеному двигуні. Блок керування задає умову й перериває процес, якщо її не виконано
- Стабільна напруга бортової мережі (за потреби під’єднайте зарядний пристрій)
- Пам’ять несправностей блока керування двигуном попередньо зчитати й після усунення причини очистити
4. Перевірка рециркуляції вихлопних газів

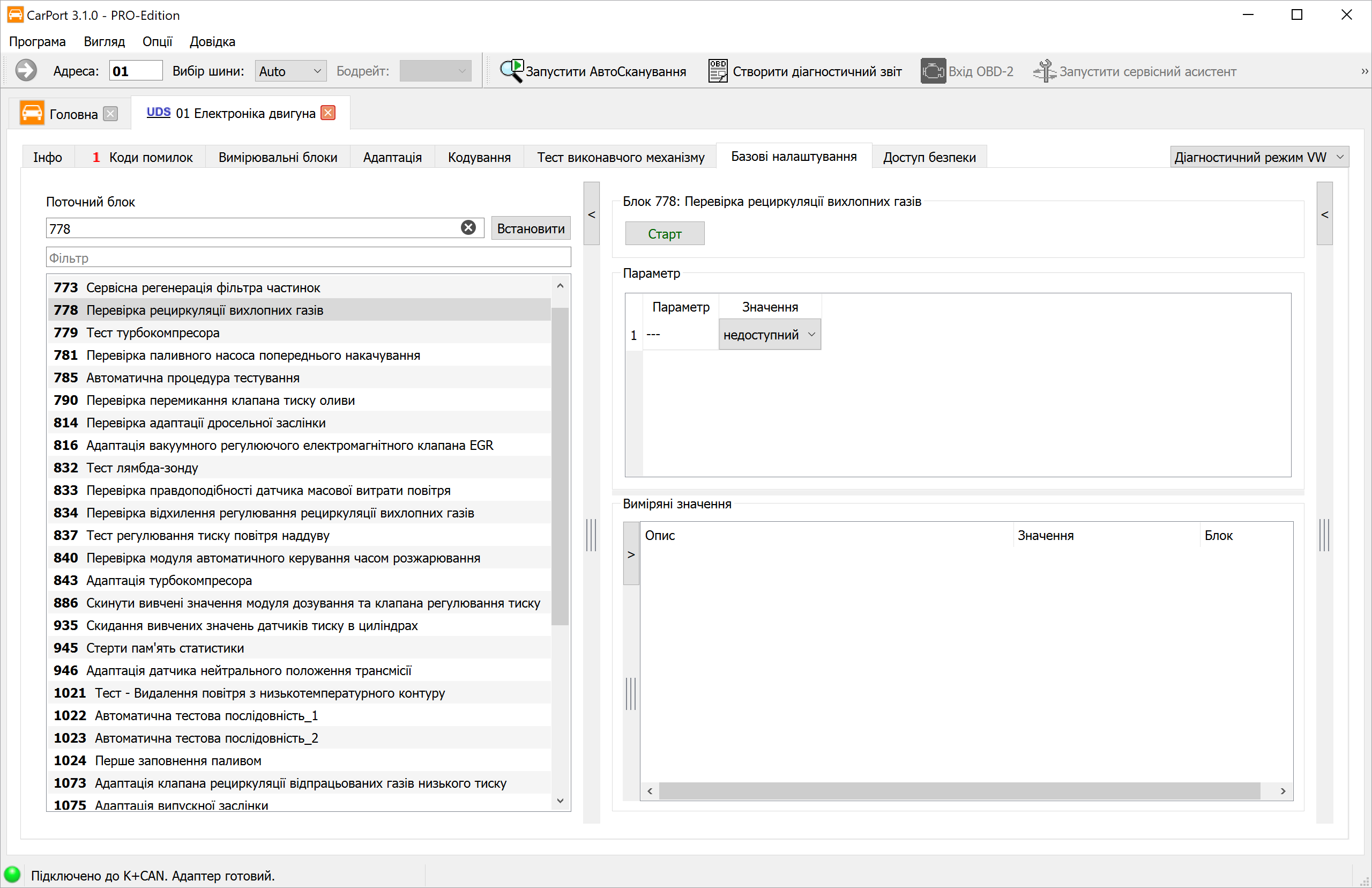

Перевірка рециркуляції вихлопних газів (блок 778) – це активний функціональний тест, а не процес заучування. Виконується при працюючому, прогрітому двигуні на холостому ходу – лише тоді є реальний потік вихлопних газів і повітря, реакцію якого можна виміряти. Після натискання Старт блок керування цілеспрямовано задіює клапан EGR – відкриває й закриває його – і при цьому спостерігає реакцію решти сенсорики, передусім масу повітря (витратомір повітря):
- Якщо клапан відкривається, повернений вихлопний газ надходить у впускний тракт і витісняє свіже повітря – виміряна маса повітря має вимірювано впасти.
- Якщо клапан знову закривається, маса повітря зростає назад.
Якщо маса повітря реагує як очікується, контур EGR вважається справним. Якщо реакція відсутня чи надто мала, це вказує на заклинений, закоксований чи негерметичний клапан, забиті канали або несправний привод. Результат блок керування повідомляє як пройдено / не пройдено; вивчені значення при цьому назавжди не змінюються.
Додатково блок 834 „Перевірка відхилення регулювання рециркуляції вихлопних газів” перевіряє, чи відповідає фактично повернена кількість затребуваній блоком керування – надто велике відхилення є класичною причиною помилки „відхилення регулювання рециркуляції вихлопних газів”.
5. Адаптація вакуумного регулюючого електромагнітного клапана EGR
Адаптація вакуумного регулюючого електромагнітного клапана EGR (блок 816) – це процес заучування, виконується при увімкненому запалюванні й заглушеному двигуні (стабільна напруга бортової мережі, орієнтовно близько 12,5 В): блок керування виводить клапан EGR на його механічні кінцеві упори (повністю закритий і повністю відкритий) і зберігає відповідні значення положення датчика положення як нові вивчені значення. Оскільки тут не вимірюється реакція потоку вихлопних газів, двигун при цьому може – і повинен – стояти.
Так регулювання знову точно знає, яке значення керування відповідає якому реальному положенню клапана. Адаптація потрібна передусім:
- після заміни клапана EGR,
- після очищення клапана (змінене тертя/кінцеве положення через усунуті відкладення),
- коли помилка вказує на недостовірне положення клапана чи відсутнє базове налаштування.
Без цієї адаптації блок керування рахує зі старими значеннями положення – регулювання стає неточним, ступінь EGR більше не відповідає, і загрожують нові помилки регулювання. На відміну від перевірки з кроку 4, адаптація назавжди змінює збережені вивчені значення.
Для контуру низького тиску відповідні адаптації існують як окремі блоки: 1073 (клапан НН-EGR), 1075 (випускна заслінка) і 1076 (датчик перепаду тиску).
6. Ручна перевірка клапана рециркуляції відпрацьованих газів низького тиску
Ручна перевірка клапана рециркуляції відпрацьованих газів низького тиску (блок 1088) дозволяє вам задіювати клапан НН-EGR замість того, щоб залишати процес лише блоку керування. Виконується при увімкненому запалюванні й заглушеному двигуні, щоб виконавчий механізм можна було безпечно прогнати й спостерігати без потоку вихлопних газів. Ви задаєте положення (відкрити/закрити чи покроково) і спостерігаєте зворотний зв’язок за положенням і рух клапана.
Мета – механічна перевірка рухливості: клапан EGR низького тиску стоїть у потоці вихлопних газів за DPF і може через відкладення сажі рухатися туго або заклинити. Під час ручної перевірки ви розпізнаєте:
- чи слідує клапан команді задіювання чисто й повністю,
- чи десь застрягає, заїдає або реагує із запізненням,
- чи відповідає зворотний зв’язок за положенням заданому положенню.
Так можна цілеспрямовано оцінити, чи справний ще клапан, чи потрібно його очистити або замінити – перш ніж проводити адаптацію чи без потреби міняти деталь. Для випускної заслінки така сама ручна перевірка є в блоці 1089; 1245, навпаки, перевіряє фільтр НН-EGR автоматично (кероване блоком).
7. Перевірити результат
- Очистіть пам’ять несправностей і зчитайте її ще раз – не повинно бути записано жодної нової помилки EGR (регулювання, положення клапана, перепад тиску).
- Перевірте у вимірювальних блоках на достовірність важливі для EGR значення, напр. задану й фактичну ступінь EGR, масу повітря та положення клапана. При закритому клапані маса повітря має відповідати потребі у свіжому повітрі.
- Здійсніть коротку пробну поїздку – за можливості з під’єднаною діагностикою – через різні точки навантаження й переконайтеся, що EGR регулює чисто й помилка не повторюється.
8. Підводні камені та примітки
- Спершу усуньте причину: адаптація та перевірка передбачають механічно справну деталь. Закоксований, заклинений клапан заучуванням не звільняється – спершу очистити/замінити, потім адаптувати.
- Виберіть правильний контур: EGR високого та низького тиску мають окремі клапани й блоки. Перевірте спершу, який контур зачеплено, і виберіть відповідний блок (778/816 для ВН, 1073/1075/1076/1088/1089/1245 для НН).
- Дотримуйтесь послідовності: зазвичай має сенс вручну/перевірити → очистити або замінити → адаптувати → перевірити знову. Адаптація до ремонту вивчає лише поганий стан.
- Умови задає блок керування: які значення відображаються та які передумови (двигун заглушено/працює, температура, напруга) діють, задає блок керування; за невиконаних умов процедура не запускається.
- Не переплутайте датчик перепаду тиску: датчик перепаду тиску НН-EGR (блок
1076) не є датчиком перепаду тиску DPF – зверніть увагу на правильний контур і номер деталі. - Відсутні блоки: залежно від двигуна, версії ПЗ та кодування не всі блоки видимі або названі трохи інакше – це нормально й не є помилкою. Якщо двигун не має EGR низького тиску, відповідні блоки повністю відсутні.
