Рециркулацията на отработени газове (EGR) връща част от отработените газове обратно в смукателния тракт. Охладеният, беден на кислород отработен газ понижава пиковата температура на горене и с това емисиите на азотни оксиди (NOₓ). Зацапаните със сажди или заклещени EGR-компоненти водят до загуба на мощност, авариен режим, повишен разход, черен дим и записи на грешки като „отклонение в регулирането на рециркулацията на отработени газове”.
При MQB-дизелите EGR-диагностиката в CarPort се управлява през основните настройки на управлението 01 – Електроника на двигателя. Там – в зависимост от двигателя и софтуерното ниво – са налични няколко рутини: активни функционални проверки, адаптации (заучаване на научени стойности) и ръчни проверки на отделни изпълнителни механизми.
⚠️ Тази инструкция обяснява какво прави всяка отделна EGR-рутина. Изпълнявайте адаптации и проверки само когато има конкретен повод (смяна на компонент, почистване, съхранена грешка) – не „за всеки случай”.
1. EGR с високо и ниско налягане – разликата
Съвременните MQB-TDI (напр. EA288, Euro 6) често притежават два отделни EGR-тракта, които управлението комбинира според работната точка. И двата имат собствени клапани, охладители и основни настройки.
| EGR с високо налягане (ВН-EGR) | EGR с ниско налягане (НН-EGR) | |
|---|---|---|
| Отвеждане на отработени газове | преди турбината (горещ отработен газ директно от изпускателния колектор) | след филтъра за твърди частици (пречистен, по-хладен отработен газ) |
| Въвеждане | след дроселовата клапа в смукателния колектор | преди компресора (вход на турбокомпресора) |
| Път / реакция | къс, бързо регулиране | дълъг, по-равномерно подмесване |
| Работна област | предимно загряване и ниско/средно натоварване | предимно по-високо натоварване и обороти |
| Особеност | нефилтриран, съдържащ сажди отработен газ → склонен към коксуване на клапана и охладителя | филтриран отработен газ → по-малко зацапване в смукателния тракт, по-малка загуба откъм разход |
| Допълнителни компоненти | EGR-клапан, EGR-охладител с байпас | НН-EGR-клапан, изпускателна клапа (създава пад на налягането), диференциален датчик за налягане, НН-EGR-охладител |
Накратко: EGR с високо налягане реагира бързо и покрива загряването и долната област на натоварване, но се зацапва по-силно. EGR с ниско налягане използва вече филтрирания отработен газ след DPF, работи по-чисто и по-икономично и поема преди всичко по-високата област на натоварване. За да функционира, се нуждае от изпускателната клапа, за да създаде необходимия пад на налягането, и от диференциален датчик за налягане, за да отчита върнатото количество.
2. Преглед на важните основни настройки

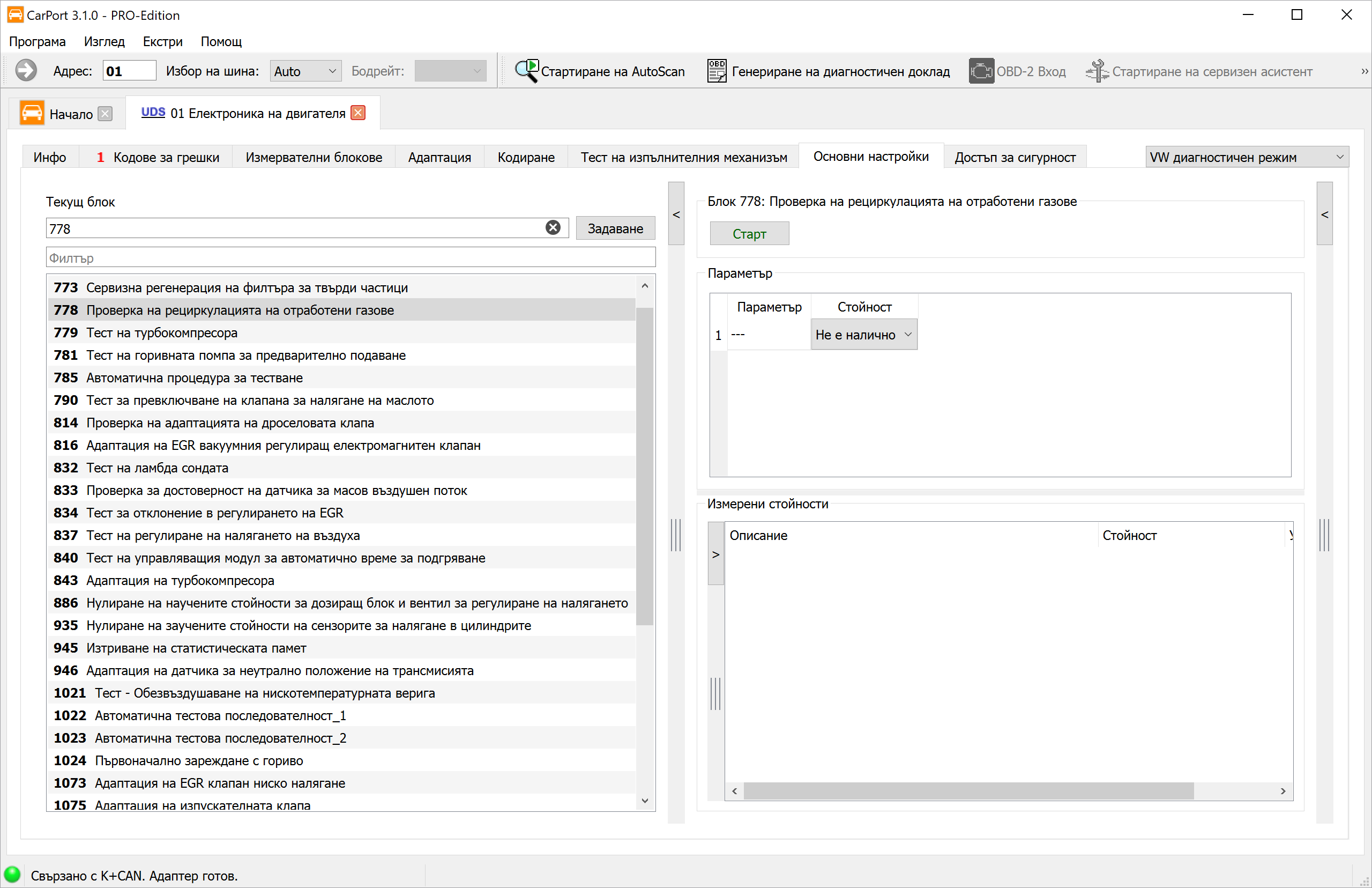

В списъка с блокове на основните настройки намирате EGR-рутините. Кои от тях са видими, зависи от двигателя, софтуерното ниво и оборудването (не всеки двигател има EGR с ниско налягане).
| Блок | Основна настройка | Предназначение |
|---|---|---|
| 778 | Проверка на рециркулацията на отработени газове | Активен функционален тест на EGR-тракта |
| 816 | Адаптация на EGR вакуумния регулиращ електромагнитен клапан | Заучава наново крайните положения на EGR-клапана |
| 834 | Тест за отклонение в регулирането на EGR | Проверява дали зададената и действителната EGR-степен съвпадат |
| 1073 | Адаптация на EGR клапан ниско налягане | Заучава наново крайните положения на НН-EGR-клапана |
| 1075 | Адаптация на изпускателната клапа | Заучава наново крайните положения на изпускателната клапа |
| 1076 | Адаптация на датчика за диференциално налягане на EGR ниско налягане | Референцира нулевата точка на НН-EGR диференциалния датчик за налягане |
| 1088 | Ръчна проверка на EGR клапана за ниско налягане | Управлявано от потребителя задействане за проверка на подвижността |
| 1089 | Ръчна проверка на клапата за отработени газове | Управлявано от потребителя задействане на изпускателната клапа |
| 1245 | Автоматична проверка на филтъра за EGR ниско налягане | Управлявана от блока проверка на НН-EGR-филтъра |
Проверка vs. адаптация vs. ръчна проверка: Проверката само установява дали даден компонент работи (резултат преминат/непреминат), без трайно да променя научените стойности. Адаптацията обратно целенасочено променя научените стойности на управлението (напр. крайните положения след смяна). Ръчната проверка оставя задействането на вас, за да можете сами да наблюдавате движението.
🔧 Правило за състоянието на двигателя – работи ли двигателят или не?
- Проверките (блокове 778, 834, 1245) протичат при работещ, загрят до работна температура двигател на празен ход. Управлението активно задейства клапана и измерва реакцията (напр. масовия разход на въздух) – за това е необходим реален поток на отработени газове съотв. въздух. При проверката EGR-клапанът се отваря и затваря последователно; масовият разход на въздух при това трябва измеримо да реагира.
- Адаптациите (блокове 816, 1073, 1075, 1076) и ръчните проверки (блокове 1088, 1089) протичат при включено запалване и изключен двигател. Крайните положения съотв. нулевата точка на датчика се заучават без поток на отработени газове, изпълнителният механизъм се движи и наблюдава без горене. Осигурете при това стабилно бордово напрежение (ориентировъчно около 12,5 V).
⚠️ Не бъркайте: Блок
1076„Адаптация на датчика за диференциално налягане на EGR ниско налягане” засяга датчика на тракта на EGR с ниско налягане – не DPF диференциалния датчик за налягане. За работи по филтъра за твърди частици отговаря друг блок.
3. Предпоставки
- Диагностичният интерфейс е свързан (лентата на състоянието долу показва напр. „Свързано с … Адаптер готов.”)
- Управлението 01 – Електроника на двигателя е отворено, раздел Основни настройки
- Извършената работа е завършена (клапанът/охладителят е почистен или сменен, щекерите и маркучите са поставени херметично)
- Състоянието на двигателя според рутината (виж правилото в раздел 2): активни проверки при работещ, загрят двигател на празен ход, адаптации и ръчни проверки при включено запалване, изключен двигател. Управлението задава условието и прекъсва, ако то не е изпълнено
- Стабилно бордово напрежение (при нужда свържете зарядно устройство)
- Паметта за грешки на моторното управление предварително да се прочете и след отстраняване на причината да се изтрие
4. Проверка на рециркулацията на отработени газове
Проверката на рециркулацията на отработени газове (блок 778) е активен функционален тест, а не процес на заучаване. Протича при работещ, загрят двигател на празен ход – само тогава е налице реален поток на отработени газове и въздух, чиято реакция може да се измери. След клик върху Старт управлението целенасочено задейства EGR-клапана – отваря го и го затваря – и при това наблюдава реакцията на останалата сензорика, преди всичко масовия разход на въздух (дебитомер за въздух):
- Отвори ли се клапанът, върнатият отработен газ навлиза в смукателния тракт и измества свежия въздух – измереният масов разход на въздух трябва измеримо да спадне.
- Затвори ли се клапанът отново, масовият разход на въздух се покачва обратно.
Ако масовият разход на въздух реагира според очакванията, EGR-трактът се смята за изправен. Ако реакцията липсва или е твърде малка, това указва заклещен, коксуван или неуплътнен клапан, запушени канали или дефектен изпълнителен механизъм. Резултатът управлението докладва като преминат / непреминат; научените стойности при това не се променят трайно.
Допълнително блок 834 „Тест за отклонение в регулирането на EGR” проверява дали действително върнатото количество съответства на изискваното от управлението количество – твърде голямото отклонение е класическият причинител на грешката „отклонение в регулирането на рециркулацията на отработени газове”.
5. Адаптация на EGR вакуумния регулиращ електромагнитен клапан
Адаптацията на EGR вакуумния регулиращ електромагнитен клапан (блок 816) е процес на заучаване и протича при включено запалване и изключен двигател (стабилно бордово напрежение, ориентировъчно около 12,5 V): управлението извежда EGR-клапана до неговите механични крайни ограничители (напълно затворен и напълно отворен) и запаметява съответните стойности на положението на датчика за положение като нови научени стойности. Тъй като тук не се измерва реакция на потока на отработени газове, двигателят при това може – и трябва – да е спрян.
Така регулирането отново знае точно коя задействаща стойност съответства на кое реално положение на клапана. Адаптацията е необходима преди всичко:
- след смяна на EGR-клапана,
- след почистване на клапана (променено триене/крайно положение поради отстранени отлагания),
- когато грешка указва недостоверно положение на клапана или липсваща основна настройка.
Без тази адаптация управлението изчислява със старите стойности на положението – регулирането става неточно, EGR-степента вече не е правилна и заплашват нови грешки за отклонение в регулирането. За разлика от проверката от стъпка 4, адаптацията променя трайно съхранените научени стойности.
За тракта с ниско налягане съответните адаптации съществуват като отделни блокове: 1073 (НН-EGR-клапан), 1075 (изпускателна клапа) и 1076 (диференциален датчик за налягане).
6. Ръчна проверка на EGR клапана за ниско налягане
Ръчната проверка на EGR клапана за ниско налягане (блок 1088) позволява на вас да задействате НН-EGR-клапана, вместо да оставяте процеса единствено на управлението. Протича при включено запалване и изключен двигател, за да може изпълнителният механизъм безопасно да се придвижи и наблюдава без поток на отработени газове. Задавате положение (отваряне/затваряне съотв. стъпаловидно) и наблюдавате обратната връзка за положението и движението на клапана.
Целта е механична проверка на подвижността: EGR-клапанът за ниско налягане е разположен в потока на отработени газове след DPF и може поради отлагания от сажди да се движи трудно или да заклещи. При ръчната проверка разпознавате:
- дали клапанът следва командата за задействане чисто и напълно,
- дали някъде засича, заклещва или реагира със закъснение,
- дали обратната връзка за положението съответства на командваното положение.
Така целенасочено може да се прецени дали клапанът е още изправен, трябва да се почисти или да се смени – преди да се извърши адаптация или ненужно да се смени компонент. За изпускателната клапа същата ръчна проверка е налична с блок 1089; 1245 обратно проверява НН-EGR-филтъра автоматично (управлявано от блока).
7. Проверка на резултата
- Изтрийте паметта за грешки и я прочетете отново – не трябва да е записана никаква нова EGR-грешка (отклонение в регулирането, положение на клапана, диференциално налягане).
- Проверете за достоверност в Измервателни блокове важните за EGR стойности, напр. зададената и действителната EGR-степен, масовия разход на въздух и положението на клапана. При затворен клапан масовият разход на въздух трябва да съответства на нуждата от свеж въздух.
- Направете кратко пробно пътуване – по възможност със свързана диагностика – през различни точки на натоварване и проверете, че EGR регулира чисто и не се появява повторно грешка.
8. Клопки и указания
- Първо отстранете причината: адаптацията и проверката предполагат механично изправен компонент. Коксуван, заклещен клапан не се раздвижва чрез заучаване – първо почистване/смяна, след това адаптиране.
- Изберете правилния тракт: EGR с високо и ниско налягане имат отделни клапани и блокове. Проверете първо кой тракт е засегнат и изберете подходящия блок (778/816 за ВН, 1073/1075/1076/1088/1089/1245 за НН).
- Спазвайте последователността: обикновено има смисъл ръчно/проверка → почистване или смяна → адаптиране → повторна проверка. Адаптация преди ремонта заучава само лошото състояние.
- Условията идват от управлението: кои стойности се показват и кои предпоставки (двигател изключен/включен, температура, напрежение) важат, се определя от управлението; при неизпълнени условия рутината не се изпълнява.
- Не бъркайте диференциалния датчик за налягане: НН-EGR диференциалният датчик
за налягане (блок
1076) не е DPF диференциалният датчик за налягане – внимавайте за правилния тракт и номер на частта. - Липсващи блокове: в зависимост от двигателя, софтуерното ниво и кодирането не всички блокове са видими или са наименувани малко по-различно – това е нормално и не е грешка. Ако двигателят няма EGR с ниско налягане, съответните блокове напълно липсват.
