При дизеловите двигатели (TDI) на платформата MQB всеки инжектор е прецизен компонент. За да управлява точно всеки инжектор, моторното управляващо устройство трябва да знае неговата индивидуална корекционна стойност. След смяна на инжектор или на управляващо устройство въвеждаш тези стойности с CarPort в раздела Адаптация – по една за всеки цилиндър.
Съществуват два варианта в зависимост от производителя на инжектора:
- IMA код (напр. Bosch): кратък код, отпечатан върху инжектора, който въвеждаш директно.
- Delphi: по-дълъг калибрационен код, който CarPort показва в зависимост от управляващото устройство като четим текст или като Hex стойност – в случая на Hex първо трябва да го преобразуваш (раздел 6).
Това ръководство важи за дизеловите двигатели. Защо бензиновите двигатели (TSI) не се нуждаят от кодиране – и какво все пак трябва да направиш там след смяна на инжектор – е описано в раздел 9.
1. Кой вариант важи за твоя автомобил?
Решаващ е типът на инжектора, а не моделът. Разпознаваш варианта по кода върху инжектора, съответно по стойността, която CarPort показва в канал 768:
| Характеристика | IMA код (Bosch) | Delphi |
|---|---|---|
| Надпис върху инжектора | кратък код, ок. 6–7 знака (напр. C2GKLL0) |
дълъг код, ок. 20 знака (напр. BS011KR4BAGY3926RYWZ) |
| Въвеждане в CarPort | въвеждаш кода директно | директно или – в зависимост от представянето – като Hex (преобразуване, раздел 6) |
| Стойност в канал 768 | кратък код (C2GKLL0) |
дълъг код (BS011…RYWZ) или Hex (06161A19…1E1E) |
Решаваща е дължината на кода: кратък код (6–7 знака) е IMA вариантът; дълъг код (ок. 20 знака) – независимо дали като четим текст или като дълго Hex число – е Delphi вариантът.
2. Предпоставки
- Диагностичният интерфейс е свързан (лентата на състоянието долу показва напр. „Свързано с K+CAN. Адаптер готов.”)
- Запалване включено, двигател изключен
- Стабилно напрежение на бордовата мрежа – по време на записването напрежението не бива да пада (при нужда свържи зарядно устройство)
- Инжекторите са напълно монтирани механично (нови уплътнителни пръстени/медни шайби, правилен въртящ момент)
⚠️ Важно: Запиши си преди монтажа кода на всеки инжектор заедно с цилиндъра, в който се монтира. В монтирано състояние надписът често вече не се чете – а съответствието код ↔ цилиндър е решаващо (виж раздел 8).
3. Достъп за сигурност
Въвеждането на корекционните стойности е записващ достъп. Много управляващи устройства разрешават адаптацията едва след като си влязъл с код за достъп (login). Без това освобождаване управляващото устройство отхвърля записването със съобщението „Необходим е достъп за сигурност”.
- Отвори управляващото устройство Адрес 01 – Електроника на двигателя.
- Премини на раздела Достъп за сигурност.
- Въведи login кода 27971 и потвърди.
Не всяко управляващо устройство изисква освобождаване – някои приемат адаптацията директно. Ако управляващото устройство я поиска, 27971 е подходящият код за адаптацията на инжекторите. Разрешението важи за текущата сесия; след прекъсване на връзката трябва да го въведеш отново.
4. Отваряне на адаптацията
- Отвори – ако още не си го направил – управляващото устройство Адрес 01 – Електроника на двигателя.
- Премини на раздела Адаптация.
- Избери канала „Корекция на инжектор 1” (обикновено 768): въведи номера в полето „Активен канал” или потърси по описанието чрез Филтър.
Инжекторите са разположени на последователни канали – по един канал за всеки цилиндър (типична номерация):
| Канал | Инжектор / цилиндър |
|---|---|
| 768 | Инжектор 1 |
| 769 | Инжектор 2 |
| 770 | Инжектор 3 |
| 771 | Инжектор 4 |
⚠️ Номерата на каналите могат да се различават в зависимост от управляващото устройство. Затова се ориентирай по описанието на канала („Корекция на инжектор 1”, „… инжектор 2” …), а не само по номера. Четирицилиндров двигател има четири канала за инжектори, трицилиндров – три; това, че не всички канали са видими, е нормално в зависимост от двигателя.

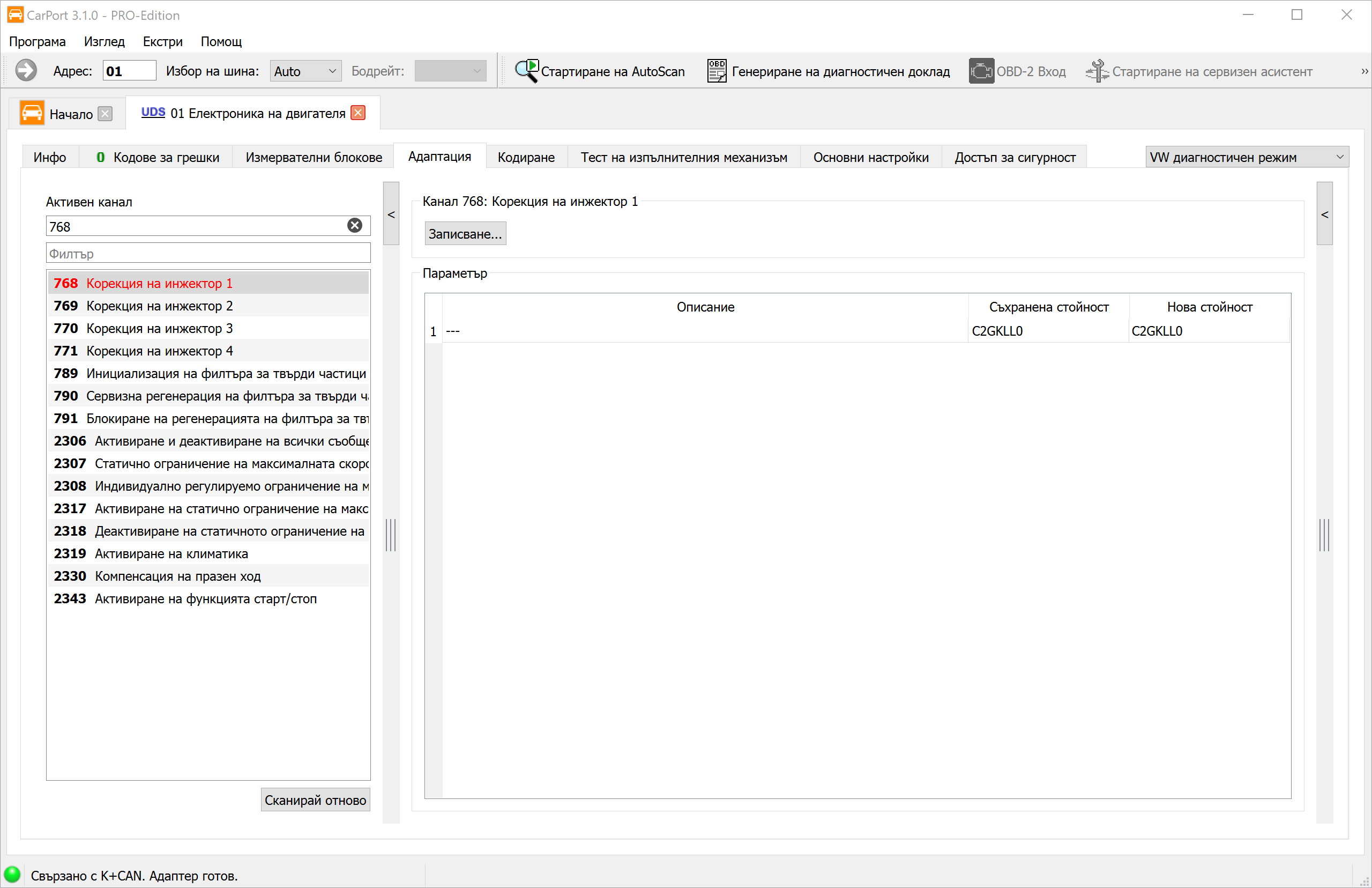

5. Вариант A: Инжектори с IMA код
IMA кодът е нанесен върху всеки инжектор и се въвежда директно.
- Избери канала с корекционната стойност на инжектор 1.
- Въведи в колоната „Нова стойност” кода точно както е изписан върху инжектора на цилиндър 1.
- Кликни върху „Записване…”.
- Повтори това за каналите с корекционните стойности на другите цилиндри със съответния подходящ код на инжектора.
- Прочети стойностите обратно за проверка – Съхранена стойност и Нова стойност трябва да съвпадат.
Пренасяй кода много внимателно
6. Вариант B: Delphi инжектори
Delphi инжекторите носят по-дълъг код (ок. 20 знака от набора 0–9 и A–Z, но без знаците I, O, Q, V). CarPort показва корекционната стойност в канал 768 – в зависимост от управляващото устройство/автомобила – в едно от две представяния:

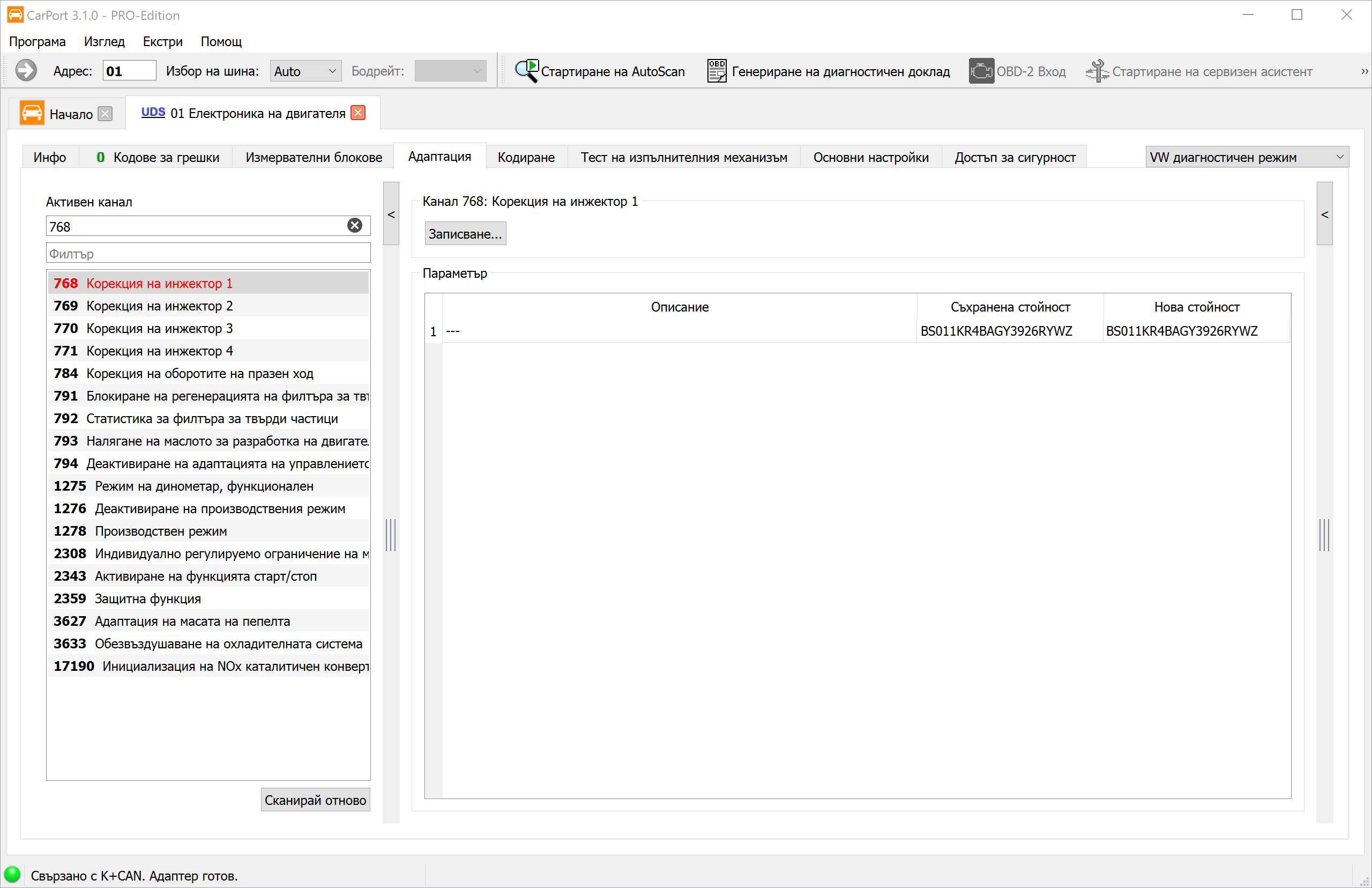

a) Като четим код (ASCII). Тогава въвеждаш директно кода, отпечатан върху инжектора – точно както при IMA кода (раздел 5).

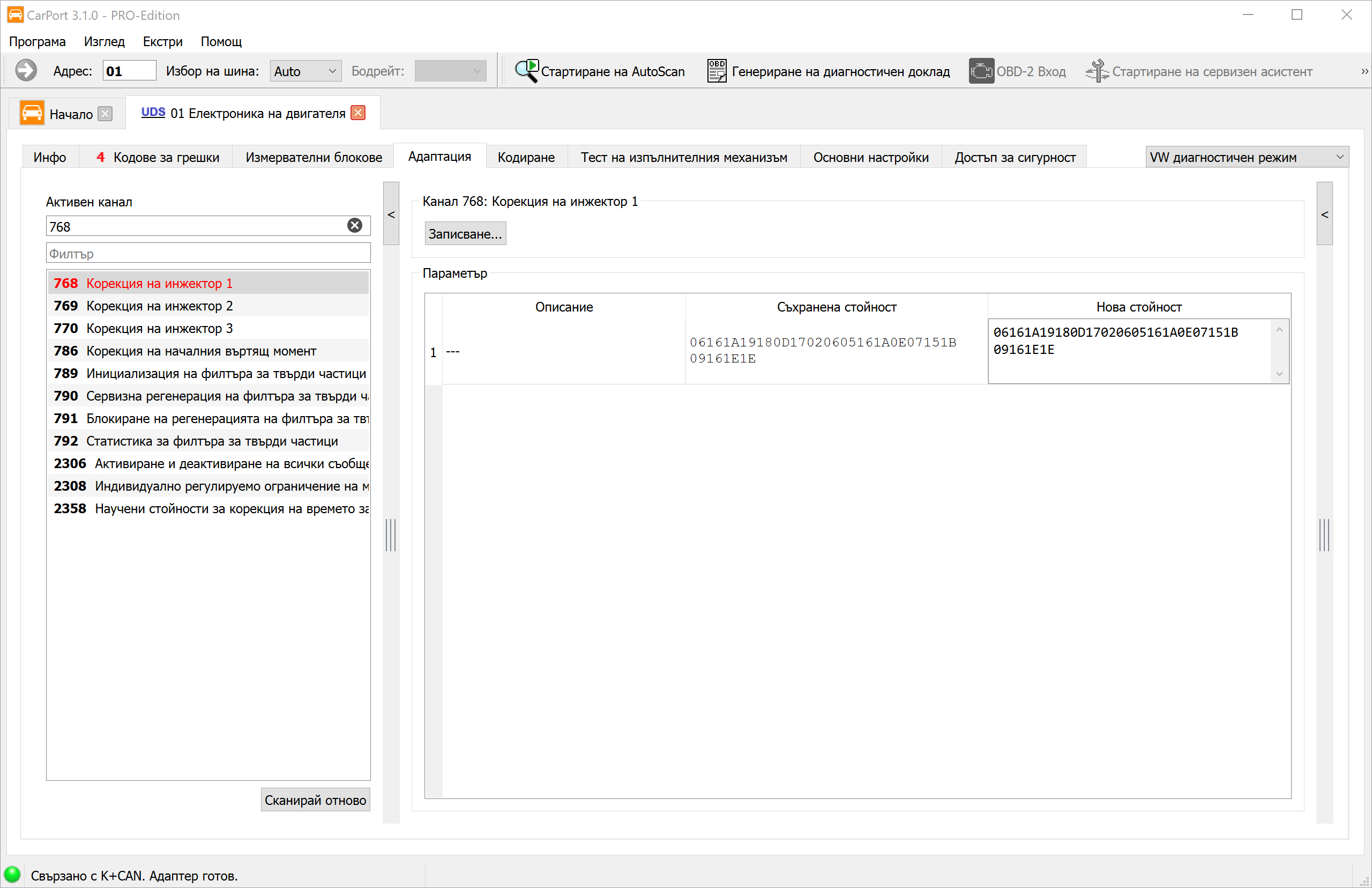

b) Като Hex число. Тогава надписът не може да се въведе директно – трябва предварително да го преобразуваш знак по знак в Hex (таблицата по-долу).
Таблица за преобразуване (знак от надписа → Hex)
Всеки знак от кода на надписа се превръща в две Hex цифри (стойност 00–1F). Буквите I, O, Q, V не се срещат в Delphi кода:
| Знак | Hex | Знак | Hex | Знак | Hex | Знак | Hex |
|---|---|---|---|---|---|---|---|
| 0 | 00 | 8 | 08 | G | 10 | R | 18 |
| 1 | 01 | 9 | 09 | H | 11 | S | 19 |
| 2 | 02 | A | 0A | J | 12 | T | 1A |
| 3 | 03 | B | 0B | K | 13 | U | 1B |
| 4 | 04 | C | 0C | L | 14 | W | 1C |
| 5 | 05 | D | 0D | M | 15 | X | 1D |
| 6 | 06 | E | 0E | N | 16 | Y | 1E |
| 7 | 07 | F | 0F | P | 17 | Z | 1F |
Как да изчислиш Hex стойността
- Преобразувай всеки знак от кода на надписа чрез таблицата в неговите две Hex цифри.
- Подреди Hex двойките една след друга в непрекъснат низ.
- Резултатът е два пъти по-дълъг от надписа (20 знака → 40 Hex цифри). Въведи го в „Нова стойност” на съответния канал (768 = цил. 1, 769 = цил. 2 …) и кликни „Записване…”.
Пример – кодът от надписа 6NTSRDP265NTE7MU9NYY дава точно Hex стойността
от Hex екранната снимка по-горе:
| 6 | N | T | S | R | D | P | 2 | 6 | 5 | N | T | E | 7 | M | U | 9 | N | Y | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 16 | 1A | 19 | 18 | 0D | 17 | 02 | 06 | 05 | 16 | 1A | 0E | 07 | 15 | 1B | 09 | 16 | 1E | 1E |
Подредено едно след друго: 06161A19180D17020605161A0E07151B09161E1E
Ако при Hex представянето въведеш по погрешка суровия код от надписа, не съвпада нито форматът, нито контролната сума – стойността се отхвърля. Липсващото или погрешно преобразуване е най-честият проблем при Delphi.
7. След кодирането
С въвеждането на кодовете управляващото устройство нулира научените по време на работа корекционни стойности на инжекторите. След това:
- Приемане и проверка на стойностите: След записването изключи запалването, изчакай ок. 10 секунди, включи отново запалването – така управляващото устройство сигурно приема стойностите. След това прочети каналите отново: Съхранена стойност трябва да съответства на въведения код за всеки цилиндър.
- Изтрий паметта за грешки – всички записи, възникнали при смяната на инжектора (разкачени конектори, опити за стартиране).
- Проведи адаптационно пътуване: загрей двигателя и го натовари в различни диапазони на натоварване и обороти (включително в режим на принудителен празен ход). При това управляващото устройство коректно заучава новите инжектори.
- Провери, че не се записва нова грешка и че двигателят работи равномерно.
Формалната калибрация на минималните количества впръсквано гориво (наричана още адаптация на средното количество, съответно на нулевото количество) се извършва в сервиза като направлявана функция (напр. в ODIS) при загрят двигател. CarPort не предлага тази направлявана калибрация – за нормалната смяна на инжектор е достатъчно кодирането с последващо адаптационно пътуване.
8. Клопки
- Грешен цилиндър: Всеки код принадлежи точно на канала на цилиндъра, в който е разположен инжекторът. Разменени инжектори или кодове водят до неравномерна работа и лоши стойности на отработените газове. Затова запиши предварително кода и позицията на монтаж.
- Погрешно пренесен знак: Пренасяй всеки знак точно. Евентуално валиден, но грешен код (напр. от съседния цилиндър) се приема и влошава работата на двигателя.
- Delphi без (правилно) преобразуване: Кодът, отпечатан върху инжекторите, не се приема от управляващи устройства с Hex представяне. Отпечатаният код първо трябва да се преобразува с таблицата (раздел 6) и да се въведе като Hex цифри.
- Липсва достъп за сигурност: Ако управляващото устройство изисква код за достъп, стойността не може да се запише без него („Необходим е достъп за сигурност”) – първо освободи през раздела Достъп за сигурност (раздел 3).
- Забравено адаптационно пътуване: Без адаптационно пътуване двигателят може да работи неравномерно през първите километри, докато се адаптира наново.
- Объркан дизел с бензин: Бензиновите TSI не се нуждаят от кодиране (раздел 9) – там няма поле за въвеждане на кодове за инжектори.
- Спадане на напрежението при записване: Осигури стабилно напрежение на бордовата мрежа, иначе записването в управляващото устройство може да се провали.
- Механика: Подмени уплътнителните пръстени/медните шайби, монтирай инжекторите с правилен въртящ момент и (ако има) свържи правилно притискащите скоби/обратните горивопроводи.
9. Бензинови двигатели (EA211 / EA888): без кодиране – но с нулиране на научените стойности
При бензиновите двигатели TSI на платформата MQB (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: напр. Golf GTI/R) инжекторите не се кодират.
Защо не е необходимо кодиране
- Бензиновите инжектори нямат IMA код – в моторните управляващи устройства на бензиновите двигатели няма канали за адаптация на данни за инжекторите.
- Управляващото устройство компенсира само производствените допуски и износването: чрез ламбда регулирането (адаптация на сместа) и следенето на неравномерността на работа – то разпознава цилиндър, който се отклонява от останалите, и автоматично коригира продължителността на впръскването му.
- Митът „трябва да се заучат” идва от дизела (там е задължително) и от някои други производители (напр. BMW), които кодират и бензиновите двигатели. При бензиновите двигатели на VW от този клас това не е предвидено.
Защо все пак трябва да нулираш научените стойности
Управляващото устройство е научило през хиляди километри да компенсира старите, износени инжектори (инертност, нагар). Ако новите инжектори се управляват с тези екстремни корекционни стойности, двигателят може през първите работни часове да работи неравномерно, да дърпа, да пали трудно или да записва грешки като „Твърде богата/твърде бедна смес” или „Прекъсвания на горенето” – докато не се пренастрои през няколко цикъла на движение.
Ако нулираш научените стойности, системата стартира от чиста нулева точка, която съответства на новите инжектори. Фината адаптация тогава започва веднага правилно.
Начин на действие:
- Изтрий паметта за грешки.
- В моторното управляващо устройство (Адрес 01) под Адаптация, съответно Основни настройки, изпълни записа за нулиране на научените стойности на горивната система / на образуването на сместа.
- Остави двигателя за кратко да работи на празен ход, след това направи пробно пътуване при различни състояния на натоварване – така системата бързо се адаптира наново.
⚠️ Важно: При двигателите с директно впръскване на бензин (FSI) тефлоновите пръстени на горивната камера и О-пръстените трябва задължително да се подменят при всяко демонтиране; за тефлоновите пръстени е необходим специален инструмент. Това важи независимо от софтуера.
10. Указания
- Липсващи канали: В зависимост от двигателя и кодирането не всички канали са видими – това е нормално и не е грешка.
- Безопасност: Работи по системата Common-Rail (налягания до над 2000 bar) и по директното впръскване на бензин извършвай само при съответните познания.
