Udstødningstilbageføringen (EGR) fører en del af udstødningsgassen tilbage til indsugningen. Den kølede, iltfattige udstødningsgas sænker den maksimale forbrændingstemperatur og dermed udslippet af kvælstofilter (NOₓ). Tilsodede eller fastsiddende EGR-komponenter fører til effekttab, nøddrift, øget forbrug, sort røg og fejlposter som “reguleringsafvigelse udstødningstilbageføring”.

På MQB-dieselmotorer styrer du EGR-diagnosen med CarPort via grundindstillingen i styreenheden 01 – Motorelektronik. Der findes – afhængigt af motor og softwareversion – flere rutiner: aktive funktionskontroller, adaptioner (indlæring af lærte værdier) og manuelle kontroller af enkelte aktuatorer.

⚠️ Denne vejledning forklarer, hvad de enkelte EGR-rutiner gør. Udfør kun adaptioner og kontroller, når der er en konkret anledning (udskiftning af en komponent, rensning, gemt fejl) – ikke “på mistanke”.

1. Højtryks- og lavtryks-EGR – forskellen

Moderne MQB-TDI’er (f.eks. EA288, Euro 6) har ofte to adskilte EGR-strækninger, som styreenheden kombinerer afhængigt af driftspunktet. Begge har egne ventiler, kølere og grundindstillinger.

Kort sagt: højtryks-EGR reagerer hurtigt og dækker opvarmningen og det lave belastningsområde, men tilsodes kraftigere. Lavtryks-EGR bruger den allerede filtrerede udstødningsgas efter DPF’en, arbejder renere og mere forbrugsvenligt og overtager især det højere belastningsområde. For at fungere har den brug for udstødningsspjældet til at opbygge den nødvendige trykforskel og en differenstryksføler til at registrere den tilbageførte mængde.

2. Relevante grundindstillinger i overblik

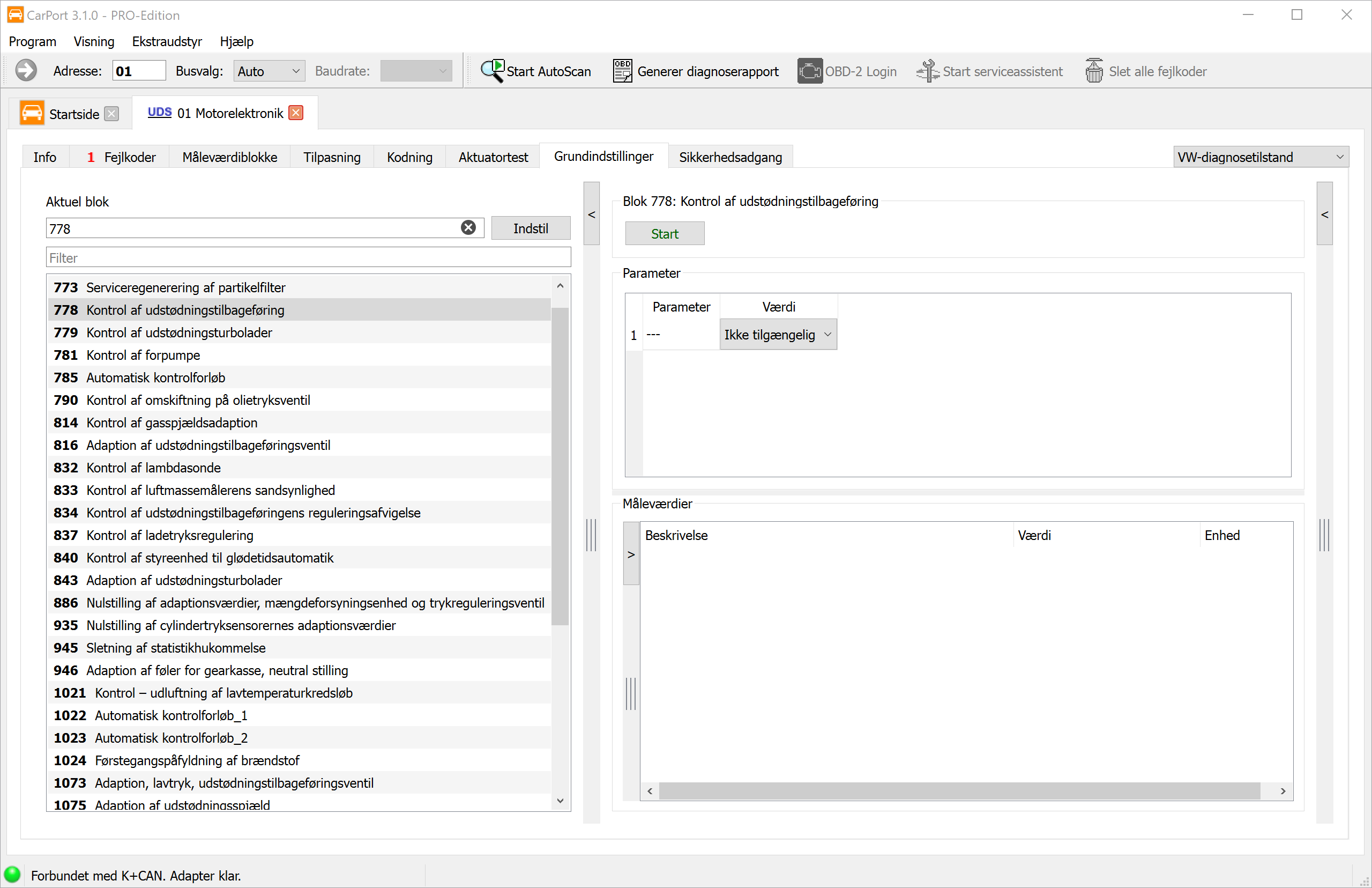

I bloklisten i grundindstillingen finder du EGR-rutinerne. Hvilke af dem der er synlige, afhænger af motor, softwareversion og udstyr (ikke enhver motor har en lavtryks-EGR).

Kontrol vs. adaption vs. manuel kontrol: En kontrol fastslår kun, om en komponent fungerer (resultat bestået/ikke bestået), uden at ændre lærte værdier varigt. En adaption ændrer derimod målrettet styreenhedens lærte værdier (f.eks. endestop efter en udskiftning). En manuel kontrol overlader aktiveringen til dig, så du selv kan observere bevægelsen.

🔧 Tommelfingerregel motortilstand – kører motoren eller ej?

• Kontroller (blok 778, 834, 1245) kører ved kørende, driftsvarm motor i tomgang. Styreenheden aktiverer ventilen aktivt og måler reaktionen (f.eks. luftmassen) – det kræver en reel udstødnings- hhv. luftstrøm. Ved kontrollen åbnes og lukkes EGR-ventilen skiftevis; luftmassen skal reagere målbart derved.
• Adaptioner (blok 816, 1073, 1075, 1076) og de manuelle kontroller (blok 1088, 1089) kører ved tænding til og motor slukket. Endestop hhv. følerens nulpunkt indlæres uden udstødningsstrøm, aktuatoren bevæges og observeres uden forbrænding. Sørg samtidig for stabil batterispænding (vejledende ca. 12,5 V).

⚠️ Forveksl ikke: Blok 1076 “Adaption, føler for differencetryk ved udstødningstilbageføringslavtryk” vedrører føleren på lavtryks-EGR-strækningen – ikke DPF-differenstryksføleren. Til arbejde på partikelfilteret er en anden blok ansvarlig.

3. Forudsætninger

• Diagnoseinterfacet er tilsluttet (statuslinjen nederst viser f.eks. “Forbundet med … Adapter klar.”)
• Styreenheden 01 – Motorelektronik er åbnet, fanen Grundindstillinger
• Det udløsende arbejde er afsluttet (ventil/køler renset eller udskiftet, stik og slanger sidder tæt)
• Motortilstand afhængigt af rutinen (se tommelfingerreglen i afsnit 2): aktive kontroller ved kørende, driftsvarm motor i tomgang, adaptioner og manuelle kontroller ved tænding til, motor slukket. Styreenheden angiver betingelsen og afbryder, hvis den ikke er opfyldt
• Stabil batterispænding (tilslut oplader efter behov)
• Læs motorstyreenhedens fejlhukommelse ud på forhånd, og slet den, når årsagen er udbedret

4. Kontrol af udstødningstilbageføring

Kontrol af udstødningstilbageføring (blok 778) er en aktiv funktionstest, ikke en indlæringsprocedure. Den kører ved kørende, driftsvarm motor i tomgang – kun da er der en reel udstødnings- og luftstrøm, hvis reaktion kan måles. Efter et klik på Start aktiverer styreenheden EGR-ventilen målrettet – den åbner og lukker den – og observerer derved reaktionen fra den øvrige sensorik, frem for alt luftmassen (luftmassemåler):

• Åbner ventilen, strømmer tilbageført udstødningsgas ind i indsugningen og fortrænger friskluft – den målte luftmasse skal falde målbart.
• Lukker ventilen igen, stiger luftmassen tilbage.

Reagerer luftmassen som forventet, betragtes EGR-strækningen som funktionsdygtig. Udebliver reaktionen eller er den for lille, tyder det på en fastsiddende, forkokset eller utæt ventil, tilstoppede kanaler eller en defekt aktuator. Resultatet melder styreenheden som bestået / ikke bestået; lærte værdier ændres ikke varigt derved.

Supplerende kontrollerer blok 834 “Kontrol af udstødningstilbageføringens reguleringsafvigelse”, om den faktisk tilbageførte mængde passer til den mængde, styreenheden har anmodet om – en for stor afvigelse er den klassiske udløser for fejlen “reguleringsafvigelse udstødningstilbageføring”.

5. Adaption af udstødningstilbageføringsventil

Adaption af udstødningstilbageføringsventil (blok 816) er en indlæringsprocedure og kører ved tænding til og motor slukket (stabil batterispænding, vejledende ca. 12,5 V): Styreenheden fører EGR-ventilen til dens mekaniske endestop (helt lukket og helt åben) og gemmer de tilhørende positionsværdier fra positionsgiveren som nye lærte værdier. Fordi der her ikke måles nogen reaktion fra udstødningsstrømmen, må – og skal – motoren stå stille derved.

Sådan ved reguleringen igen præcist, hvilken styreværdi der svarer til hvilken reel ventilstilling. Adaptionen er især nødvendig:

• efter udskiftning af EGR-ventilen,
• efter rensning af ventilen (ændret friktion/endestop pga. fjernede aflejringer),
• når en fejl peger på en ikke-plausibel ventilstilling eller en manglende grundindstilling.

Uden denne adaption regner styreenheden med de gamle positionsværdier – reguleringen bliver unøjagtig, EGR-raten stemmer ikke længere, og der truer nye reguleringsafvigelsesfejl. I modsætning til kontrollen fra trin 4 ændrer adaptionen de gemte lærte værdier varigt.

Til lavtryksstrækningen findes de tilsvarende adaptioner som egne blokke: 1073 (LT-EGR-ventil), 1075 (udstødningsspjæld) og 1076 (differenstryksføler).

6. Manuel kontrol af lavtryk, udstødningstilbageføringsventil

Manuel kontrol af lavtryk, udstødningstilbageføringsventil (blok 1088) lader dig aktivere LT-EGR-ventilen i stedet for at overlade forløbet til styreenheden alene. Den kører ved tænding til og motor slukket, så aktuatoren uden fare kan gennemkøres og observeres uden udstødningsstrøm. Du angiver en stilling (åbne/lukke hhv. trinvis) og observerer positionstilbagemeldingen og bevægelsen af ventilen.

Formålet er den mekaniske bevægelighedskontrol: Lavtryks-EGR-ventilen sidder i udstødningsstrømmen efter DPF’en og kan blive træg eller sidde fast pga. sodaflejringer. I den manuelle kontrol kan du se,

• om ventilen følger styrekommandoen rent og fuldstændigt,
• om den et sted hænger, klemmer eller reagerer forsinket,
• om positionstilbagemeldingen passer til den befalede stilling.

Sådan kan man målrettet vurdere, om ventilen stadig er i orden, skal renses eller skal udskiftes – før man udfører en adaption eller unødigt skifter en komponent. Til udstødningsspjældet findes med blok 1089 den samme manuelle kontrol; 1245 kontrollerer derimod LT-EGR-filteret automatisk (styreenhedsstyret).

7. Kontrollér resultatet

1. Slet fejlhukommelsen, og læs den ud igen – der må ikke være gemt en ny EGR-fejl (reguleringsafvigelse, ventilstilling, differenstryk).
2. Kontrollér i måleværdiblokkene de EGR-relevante værdier for plausibilitet, f.eks. ønsket og faktisk EGR-rate, luftmasse og ventilstilling. Ved lukket ventil bør luftmassen svare til friskluftbehovet.
3. Tag en kort prøvetur – helst med diagnosen tilsluttet – over forskellige belastningspunkter, og kontrollér, at EGR’en regulerer rent, og at der ikke opstår en fejl igen.

8. Faldgruber og bemærkninger

• Udbedr årsagen først: Adaption og kontrol forudsætter en mekanisk intakt komponent. En forkokset, fastsiddende ventil bliver ikke gangbar igen af indlæringen – rens/udskift først, adaptér derefter.
• Vælg den rigtige strækning: Højtryks- og lavtryks-EGR har adskilte ventiler og blokke. Kontrollér først, hvilken strækning der er berørt, og vælg den passende blok (778/816 til HT, 1073/1075/1076/1088/1089/1245 til LT).
• Overhold rækkefølgen: Fornuftigt er som regel manuel/kontrollér → rens eller udskift → adaptér → kontrollér igen. En adaption før reparationen indlærer kun den dårlige tilstand.
• Betingelserne kommer fra styreenheden: Hvilke værdier der vises, og hvilke forudsætninger (motor slukket/i gang, temperatur, spænding) der gælder, angiver styreenheden; ved ikke-opfyldte betingelser kører rutinen ikke.
• Forveksl ikke differenstryksføleren: LT-EGR-differenstryksføleren (blok 1076) er ikke DPF-differenstryksføleren – vær opmærksom på den rigtige strækning og det rigtige reservedelsnummer.
• Manglende blokke: Afhængigt af motor, softwareversion og kodning er ikke alle blokke synlige eller er navngivet lidt anderledes – det er normalt og ikke en fejl. Har motoren ingen lavtryks-EGR, mangler de tilhørende blokke helt.
