Η επανακυκλοφορία καυσαερίων (AGR) επιστρέφει ένα μέρος των καυσαερίων στο σύστημα εισαγωγής. Το ψυγμένο, φτωχό σε οξυγόνο καυσαέριο μειώνει τη μέγιστη θερμοκρασία καύσης και μαζί της την εκπομπή οξειδίων του αζώτου (NOₓ). Τα καπνισμένα με αιθάλη ή κολλημένα εξαρτήματα AGR προκαλούν απώλεια ισχύος, λειτουργία ανάγκης, αυξημένη κατανάλωση, μαύρο καπνό και καταχωρίσεις βλαβών όπως «Απόκλιση ρύθμισης της επανακυκλοφορίας καυσαερίων».

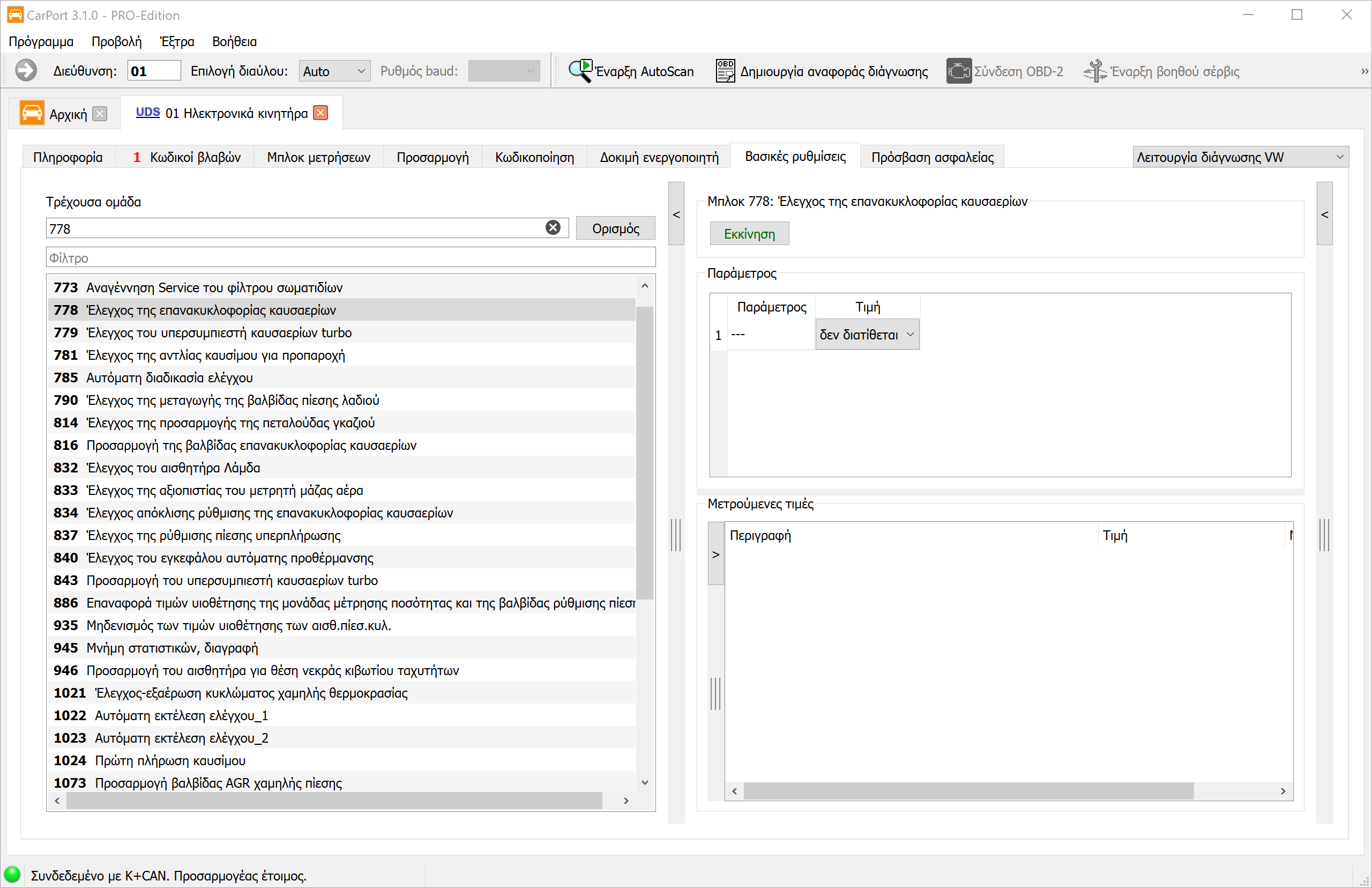

Στα MQB diesel ελέγχεις τη διάγνωση AGR με το CarPort μέσω των Βασικών ρυθμίσεων του εγκεφάλου 01 – Ηλεκτρονικά κινητήρα. Εκεί – ανάλογα με τον κινητήρα και την έκδοση λογισμικού – υπάρχουν διαθέσιμες πολλές ρουτίνες: ενεργοί λειτουργικοί έλεγχοι, προσαρμογές (εκμάθηση τιμών υιοθέτησης) και χειροκίνητοι έλεγχοι μεμονωμένων ενεργοποιητών.
⚠️ Αυτός ο οδηγός εξηγεί τι κάνει η κάθε ρουτίνα AGR. Εκτέλεσε προσαρμογές και ελέγχους μόνο όταν υπάρχει συγκεκριμένη αφορμή (αντικατάσταση εξαρτήματος, καθαρισμός, αποθηκευμένη βλάβη) – όχι «στην υποψία».
1. AGR υψηλής και χαμηλής πίεσης – η διαφορά
Τα σύγχρονα MQB-TDI (π.χ. EA288, Euro 6) διαθέτουν συχνά δύο ξεχωριστές διαδρομές AGR, τις οποίες ο εγκέφαλος συνδυάζει ανάλογα με το σημείο λειτουργίας. Και οι δύο έχουν δικές τους βαλβίδες, ψυγεία και βασικές ρυθμίσεις.
| AGR υψηλής πίεσης (HD-AGR) | AGR χαμηλής πίεσης (ND-AGR) | |
|---|---|---|
| Λήψη καυσαερίων | πριν την τουρμπίνα (καυτό καυσαέριο απευθείας από την πολλαπλή εξαγωγής) | μετά το φίλτρο σωματιδίων (καθαρισμένο, ψυχρότερο καυσαέριο) |
| Εισαγωγή | μετά την πεταλούδα γκαζιού στον σωλήνα εισαγωγής | πριν τον συμπιεστή (είσοδος του τούρμπο) |
| Διαδρομή / αντίδραση | σύντομη, γρήγορη ρύθμιση | μακριά, πιο ομοιόμορφη ανάμειξη |
| Περιοχή δράσης | κυρίως προθέρμανση και χαμηλό/μεσαίο φορτίο | κυρίως υψηλότερο φορτίο και στροφές |
| Ιδιαιτερότητα | αφιλτράριστο, με αιθάλη καυσαέριο → τείνει στην κοκοποίηση της βαλβίδας και του ψυγείου | φιλτραρισμένο καυσαέριο → λιγότερες επικαθίσεις στο σύστημα εισαγωγής, μικρότερο μειονέκτημα κατανάλωσης |
| Πρόσθετα εξαρτήματα | βαλβίδα AGR, ψυγείο AGR με bypass | βαλβίδα AGR χαμηλής πίεσης, θυρίδα καυσαερίων (δημιουργεί διαφορά πίεσης), αισθητήρας διαφορικής πίεσης, ψυγείο AGR χαμηλής πίεσης |
Με λίγα λόγια: η AGR υψηλής πίεσης αντιδρά γρήγορα και καλύπτει την προθέρμανση και την κάτω περιοχή φορτίου, όμως καπνίζει με αιθάλη περισσότερο. Η AGR χαμηλής πίεσης χρησιμοποιεί το ήδη φιλτραρισμένο καυσαέριο μετά το DPF, λειτουργεί καθαρότερα και οικονομικότερα και αναλαμβάνει κυρίως την υψηλότερη περιοχή φορτίου. Για να λειτουργεί, χρειάζεται τη θυρίδα καυσαερίων για να δημιουργήσει την απαραίτητη διαφορά πίεσης, και έναν αισθητήρα διαφορικής πίεσης για να καταγράφει την επιστρεφόμενη ποσότητα.
2. Οι σχετικές βασικές ρυθμίσεις με μια ματιά
Στη λίστα μπλοκ των βασικών ρυθμίσεων βρίσκεις τις ρουτίνες AGR. Ποιες από αυτές είναι ορατές εξαρτάται από τον κινητήρα, την έκδοση λογισμικού και τον εξοπλισμό (δεν έχει κάθε κινητήρας AGR χαμηλής πίεσης).
| Μπλοκ | Βασική ρύθμιση | Σκοπός |
|---|---|---|
| 778 | Έλεγχος της επανακυκλοφορίας καυσαερίων | Ενεργός λειτουργικός έλεγχος της διαδρομής AGR |
| 816 | Προσαρμογή της βαλβίδας επανακυκλοφορίας καυσαερίων | Ξαναμαθαίνει τις ακραίες θέσεις της βαλβίδας AGR |
| 834 | Έλεγχος απόκλισης ρύθμισης της επανακυκλοφορίας καυσαερίων | Ελέγχει αν η επιθυμητή και η πραγματική τιμή AGR ταιριάζουν |
| 1073 | Προσαρμογή βαλβίδας AGR χαμηλής πίεσης | Ξαναμαθαίνει τις ακραίες θέσεις της βαλβίδας AGR χαμηλής πίεσης |
| 1075 | Προσαρμογή της θυρίδας καυσαερίων | Ξαναμαθαίνει τις ακραίες θέσεις της θυρίδας καυσαερίων |
| 1076 | Προσαρμ. αισθ. διαφορ. πίεσης AGR χαμηλής πίεσης | Αναφέρει εκ νέου το μηδενικό σημείο του αισθητήρα διαφορικής πίεσης της AGR χαμηλής πίεσης |
| 1088 | Χειροκίνητος έλεγχος βαλβίδας χαμηλής πίεσης AGR | Χειροκίνητη ενεργοποίηση για έλεγχο κινητικότητας |
| 1089 | Χειροκίνητος έλεγχος θυρίδας καυσαερίων | Χειροκίνητη ενεργοποίηση της θυρίδας καυσαερίων |
| 1245 | Αυτόματος έλεγχος του φίλτρου AGR χαμηλής πίεσης | Έλεγχος του φίλτρου AGR χαμηλής πίεσης ελεγχόμενος από τον εγκέφαλο |
Έλεγχος vs. προσαρμογή vs. χειροκίνητος έλεγχος: Ένας έλεγχος απλώς διαπιστώνει αν ένα εξάρτημα λειτουργεί (αποτέλεσμα: πέρασε/δεν πέρασε), χωρίς να μεταβάλλει μόνιμα τις τιμές υιοθέτησης. Μια προσαρμογή αντιθέτως μεταβάλλει στοχευμένα τις τιμές υιοθέτησης του εγκεφάλου (π.χ. τις ακραίες θέσεις μετά από μια αντικατάσταση). Ένας χειροκίνητος έλεγχος αφήνει σε εσένα την ενεργοποίηση, ώστε να παρατηρήσεις ο ίδιος την κίνηση.
🔧 Πρακτικός κανόνας για την κατάσταση του κινητήρα – λειτουργεί ο κινητήρας ή όχι;
- Οι έλεγχοι (μπλοκ 778, 834, 1245) εκτελούνται με κινητήρα σε λειτουργία και σε θερμοκρασία λειτουργίας στο ρελαντί. Ο εγκέφαλος ενεργοποιεί ενεργά τη βαλβίδα και μετρά την αντίδραση (π.χ. τη μάζα αέρα) – γι’ αυτό χρειάζεται πραγματική ροή καυσαερίων ή αέρα. Στον έλεγχο η βαλβίδα AGR ενεργοποιείται εναλλάξ σε άνοιγμα και κλείσιμο· η μάζα αέρα πρέπει τότε να αντιδρά μετρήσιμα.
- Οι προσαρμογές (μπλοκ 816, 1073, 1075, 1076) και οι χειροκίνητοι έλεγχοι (μπλοκ 1088, 1089) εκτελούνται με ανάφλεξη ναι και κινητήρα σβηστό. Οι ακραίες θέσεις ή το μηδενικό σημείο του αισθητήρα εκμαθαίνονται χωρίς ροή καυσαερίων, ο ενεργοποιητής κινείται και παρατηρείται χωρίς καύση. Φρόντισε τότε για σταθερή τάση δικτύου (ενδεικτική τιμή περ. 12,5 V).
⚠️ Μην τα μπερδεύεις: Το μπλοκ
1076«Προσαρμ. αισθ. διαφορ. πίεσης AGR χαμηλής πίεσης» αφορά τον αισθητήρα της διαδρομής AGR χαμηλής πίεσης – όχι τον αισθητήρα διαφορικής πίεσης του DPF. Για εργασίες στο φίλτρο σωματιδίων είναι αρμόδιο άλλο μπλοκ.
3. Προϋποθέσεις
- Το interface διάγνωσης είναι συνδεδεμένο (η γραμμή κατάστασης κάτω δείχνει π.χ. «Συνδεδεμένο με … Προσαρμογέας έτοιμος.»)
- Ο εγκέφαλος 01 – Ηλεκτρονικά κινητήρα είναι ανοιχτός, καρτέλα Βασικές ρυθμίσεις
- Η εργασία που το προκάλεσε είναι ολοκληρωμένη (βαλβίδα/ψυγείο καθαρισμένα ή αντικατεστημένα, βύσματα και σωλήνες εδράζονται στεγανά)
- Κατάσταση κινητήρα ανάλογα με τη ρουτίνα (βλ. πρακτικό κανόνα στην ενότητα 2): οι ενεργοί έλεγχοι με κινητήρα σε λειτουργία και σε θερμοκρασία λειτουργίας στο ρελαντί, οι προσαρμογές και οι χειροκίνητοι έλεγχοι με ανάφλεξη ναι, κινητήρα σβηστό. Ο εγκέφαλος ορίζει τη συνθήκη και διακόπτει αν αυτή δεν πληρείται
- Σταθερή τάση δικτύου (αν χρειαστεί, σύνδεσε φορτιστή)
- Διάβασε πρώτα τη μνήμη βλαβών του εγκεφάλου του κινητήρα και σβήσε την αφού αποκατασταθεί η αιτία
4. Έλεγχος της επανακυκλοφορίας καυσαερίων
Ο έλεγχος της επανακυκλοφορίας καυσαερίων (μπλοκ 778) είναι ένας ενεργός λειτουργικός έλεγχος, όχι διαδικασία εκμάθησης. Εκτελείται με κινητήρα σε λειτουργία και σε θερμοκρασία λειτουργίας στο ρελαντί – μόνο τότε υπάρχει πραγματική ροή καυσαερίων και αέρα, της οποίας η αντίδραση μπορεί να μετρηθεί. Μετά το κλικ στο Εκκίνηση ο εγκέφαλος ενεργοποιεί στοχευμένα τη βαλβίδα AGR – την ανοίγει και την κλείνει – και παρατηρεί ταυτόχρονα την αντίδραση των υπόλοιπων αισθητήρων, κυρίως τη μάζα αέρα (μετρητής μάζας αέρα):
- Όταν η βαλβίδα ανοίγει, επιστρεφόμενο καυσαέριο ρέει στο σύστημα εισαγωγής και εκτοπίζει φρέσκο αέρα – η μετρούμενη μάζα αέρα πρέπει να μειωθεί μετρήσιμα.
- Όταν η βαλβίδα ξανακλείνει, η μάζα αέρα ανεβαίνει πάλι.
Αν η μάζα αέρα αντιδρά όπως αναμένεται, η διαδρομή AGR θεωρείται λειτουργική. Αν η αντίδραση απουσιάζει ή είναι πολύ μικρή, αυτό υποδεικνύει κολλημένη, με επικαθίσεις κοκ ή μη στεγανή βαλβίδα, φραγμένους αγωγούς ή ελαττωματικό ενεργοποιητή. Το αποτέλεσμα το αναφέρει ο εγκέφαλος ως πέρασε / δεν πέρασε· οι τιμές υιοθέτησης δεν μεταβάλλονται μόνιμα.
Συμπληρωματικά, το μπλοκ 834 «Έλεγχος απόκλισης ρύθμισης της επανακυκλοφορίας καυσαερίων» ελέγχει αν η πραγματικά επιστρεφόμενη ποσότητα ταιριάζει με την ποσότητα που ζητά ο εγκέφαλος – μια πολύ μεγάλη απόκλιση είναι η κλασική αιτία για τη βλάβη «Απόκλιση ρύθμισης της επανακυκλοφορίας καυσαερίων».
5. Προσαρμογή της βαλβίδας επανακυκλοφορίας καυσαερίων
Η προσαρμογή της βαλβίδας επανακυκλοφορίας καυσαερίων (μπλοκ 816) είναι μια διαδικασία εκμάθησης και εκτελείται με ανάφλεξη ναι και κινητήρα σβηστό (σταθερή τάση δικτύου, ενδεικτική τιμή περ. 12,5 V): Ο εγκέφαλος οδηγεί τη βαλβίδα AGR στα μηχανικά της τέρματα (τελείως κλειστή και τελείως ανοιχτή) και αποθηκεύει τις αντίστοιχες τιμές θέσης του αισθητήρα θέσης ως νέες τιμές υιοθέτησης. Επειδή εδώ δεν μετριέται αντίδραση της ροής καυσαερίων, ο κινητήρας επιτρέπεται – και πρέπει – να είναι σβηστός.
Έτσι η ρύθμιση γνωρίζει ξανά ακριβώς ποια τιμή ενεργοποίησης αντιστοιχεί σε ποια πραγματική θέση της βαλβίδας. Η προσαρμογή χρειάζεται κυρίως:
- μετά την αντικατάσταση της βαλβίδας AGR,
- μετά τον καθαρισμό της βαλβίδας (αλλαγμένη τριβή/ακραία θέση λόγω των αφαιρεμένων επικαθίσεων),
- όταν μια βλάβη υποδεικνύει μη εύλογη θέση βαλβίδας ή απούσα βασική ρύθμιση.
Χωρίς αυτή την προσαρμογή ο εγκέφαλος υπολογίζει με τις παλιές τιμές θέσης – η ρύθμιση γίνεται ανακριβής, η αναλογία AGR δεν ισχύει πλέον και απειλούν νέες βλάβες απόκλισης ρύθμισης. Σε αντίθεση με τον έλεγχο του βήματος 4, η προσαρμογή μεταβάλλει μόνιμα τις αποθηκευμένες τιμές υιοθέτησης.
Για τη διαδρομή χαμηλής πίεσης υπάρχουν οι αντίστοιχες προσαρμογές ως ξεχωριστά μπλοκ: 1073 (βαλβίδα AGR χαμηλής πίεσης), 1075 (θυρίδα καυσαερίων) και 1076 (αισθητήρας διαφορικής πίεσης).
6. Χειροκίνητος έλεγχος της βαλβίδας AGR χαμηλής πίεσης
Ο χειροκίνητος έλεγχος της βαλβίδας AGR χαμηλής πίεσης (μπλοκ 1088) αφήνει εσένα να ενεργοποιήσεις τη βαλβίδα AGR χαμηλής πίεσης, αντί να αφήσεις τη διαδικασία μόνο στον εγκέφαλο. Εκτελείται με ανάφλεξη ναι και κινητήρα σβηστό, ώστε ο ενεργοποιητής να μπορεί να διανυθεί και να παρατηρηθεί ακίνδυνα, χωρίς ροή καυσαερίων. Δίνεις μια θέση (άνοιγμα/κλείσιμο ή σταδιακά) και παρατηρείς την ανάδραση θέσης και την κίνηση της βαλβίδας.
Σκοπός είναι ο έλεγχος μηχανικής κινητικότητας: η βαλβίδα AGR χαμηλής πίεσης βρίσκεται στη ροή καυσαερίων μετά το DPF και μπορεί λόγω επικαθίσεων αιθάλης να γίνει δυσκίνητη ή να κολλήσει. Στον χειροκίνητο έλεγχο αναγνωρίζεις,
- αν η βαλβίδα ακολουθεί την εντολή ενεργοποίησης καθαρά και πλήρως,
- αν κάπου σκαλώνει, μαγκώνει ή αντιδρά με καθυστέρηση,
- αν η ανάδραση θέσης ταιριάζει με τη θέση που δόθηκε.
Έτσι μπορείς να κρίνεις στοχευμένα αν η βαλβίδα είναι ακόμη εντάξει, αν χρειάζεται καθαρισμό ή αν πρέπει να αντικατασταθεί – πριν εκτελέσεις μια προσαρμογή ή αντικαταστήσεις άσκοπα ένα εξάρτημα. Για τη θυρίδα καυσαερίων υπάρχει με το μπλοκ 1089 ο ίδιος χειροκίνητος έλεγχος· το 1245 αντιθέτως ελέγχει το φίλτρο AGR χαμηλής πίεσης αυτόματα (ελεγχόμενο από τον εγκέφαλο).
7. Έλεγχος αποτελέσματος
- Σβήσε τη μνήμη βλαβών και διάβασέ την ξανά – δεν πρέπει να έχει καταχωρηθεί καμία νέα βλάβη AGR (απόκλιση ρύθμισης, θέση βαλβίδας, διαφορική πίεση).
- Έλεγξε στα Μπλοκ μετρήσεων τις σχετικές με την AGR τιμές ως προς την ευλογοφάνειά τους, π.χ. την επιθυμητή και πραγματική αναλογία AGR, τη μάζα αέρα και τη θέση της βαλβίδας. Με κλειστή βαλβίδα η μάζα αέρα θα πρέπει να αντιστοιχεί στην ανάγκη φρέσκου αέρα.
- Κάνε μια σύντομη δοκιμαστική διαδρομή – κατά προτίμηση με συνδεδεμένη τη διάγνωση – σε διάφορα σημεία φορτίου και έλεγξε ότι η AGR ρυθμίζει καθαρά και ότι δεν επανεμφανίζεται σφάλμα.
8. Παγίδες και επισημάνσεις
- Αποκατέστησε πρώτα την αιτία: Η προσαρμογή και ο έλεγχος προϋποθέτουν μηχανικά άθικτο εξάρτημα. Μια βαλβίδα με επικαθίσεις κοκ, κολλημένη, δεν γίνεται ξανά ευκίνητη με την εκμάθηση – πρώτα καθάρισε/αντικατέστησε, μετά προσάρμοσε.
- Επίλεξε τη σωστή διαδρομή: Η AGR υψηλής και χαμηλής πίεσης έχουν ξεχωριστές βαλβίδες και μπλοκ. Έλεγξε πρώτα ποια διαδρομή αφορά και επίλεξε το κατάλληλο μπλοκ (778/816 για την υψηλή πίεση, 1073/1075/1076/1088/1089/1245 για τη χαμηλή).
- Πρόσεξε τη σειρά: Συνήθως έχει νόημα χειροκίνητος έλεγχος/έλεγχος → καθαρισμός ή αντικατάσταση → προσαρμογή → νέος έλεγχος. Μια προσαρμογή πριν την επισκευή εκμαθαίνει μόνο την κακή κατάσταση.
- Οι συνθήκες έρχονται από τον εγκέφαλο: Ποιες τιμές εμφανίζονται και ποιες προϋποθέσεις (κινητήρας σβηστός/σε λειτουργία, θερμοκρασία, τάση) ισχύουν τα ορίζει ο εγκέφαλος· αν οι συνθήκες δεν πληρούνται, η ρουτίνα δεν τρέχει.
- Μην μπερδεύεις τον αισθητήρα διαφορικής πίεσης: Ο αισθητήρας διαφορικής πίεσης
της AGR χαμηλής πίεσης (μπλοκ
1076) δεν είναι ο αισθητήρας διαφορικής πίεσης του DPF – πρόσεξε τη σωστή διαδρομή και τον σωστό κωδικό ανταλλακτικού. - Μπλοκ που λείπουν: Ανάλογα με τον κινητήρα, την έκδοση λογισμικού και την κωδικοποίηση, δεν είναι όλα τα μπλοκ ορατά ή έχουν ελαφρώς διαφορετική ονομασία – αυτό είναι φυσιολογικό και δεν αποτελεί σφάλμα. Αν ο κινητήρας δεν έχει AGR χαμηλής πίεσης, τα σχετικά μπλοκ λείπουν εντελώς.
