Στους κινητήρες ντίζελ (TDI) της πλατφόρμας MQB κάθε μπεκ είναι ένα εξάρτημα ακριβείας. Για να ελέγχει η μονάδα ελέγχου κινητήρα κάθε μπεκ με ακρίβεια, πρέπει να γνωρίζει την ατομική του τιμή διόρθωσης. Μετά από αντικατάσταση μπεκ ή μονάδας ελέγχου καταχωρείς αυτές τις τιμές με το CarPort στην καρτέλα Προσαρμογή – μία ανά κύλινδρο.

Υπάρχουν εδώ δύο παραλλαγές, ανάλογα με τον κατασκευαστή του μπεκ:

• Κωδικός IMA (π.χ. Bosch): ένας σύντομος κωδικός τυπωμένος πάνω στο μπεκ, τον οποίο καταχωρείς απευθείας.
• Delphi: ένας μακρύτερος κωδικός βαθμονόμησης, τον οποίο το CarPort εμφανίζει ανάλογα με τη μονάδα ελέγχου ως αναγνώσιμο κείμενο ή ως τιμή Hex – στην περίπτωση Hex πρέπει πρώτα να τον μετατρέψεις (Ενότητα 6).

Αυτός ο οδηγός ισχύει για κινητήρες ντίζελ. Γιατί οι βενζινοκινητήρες (TSI) δεν χρειάζονται κωδικοποίηση – και τι πρέπει παρ’ όλα αυτά να κάνεις εκεί μετά από αντικατάσταση μπεκ – περιγράφεται στην Ενότητα 9.

1. Ποια παραλλαγή ισχύει για το όχημά σου;

Καθοριστικός είναι ο τύπος του μπεκ, όχι το μοντέλο. Αναγνωρίζεις την παραλλαγή από τον κωδικό πάνω στο μπεκ ή από την τιμή που εμφανίζει το CarPort στο κανάλι 768:

Καθοριστικό είναι το μήκος του κωδικού: ένας σύντομος κωδικός (6–7 χαρακτήρες) είναι η παραλλαγή IMA· ένας μακρύς κωδικός (περ. 20 χαρακτήρες) – είτε ως αναγνώσιμο κείμενο είτε ως μακρύς αριθμός Hex – είναι η παραλλαγή Delphi.

2. Προϋποθέσεις

• Συνδεδεμένη διεπαφή διάγνωσης (η γραμμή κατάστασης κάτω δείχνει π.χ. „Συνδεδεμένο με K+CAN. Προσαρμογέας έτοιμος.”)
• Ανάφλεξη ενεργή, κινητήρας σβηστός
• Σταθερή τάση δικτύου του οχήματος – κατά την εγγραφή η τάση δεν επιτρέπεται να πέσει (αν χρειάζεται, σύνδεσε φορτιστή μπαταρίας)
• Τα μπεκ είναι πλήρως μηχανικά τοποθετημένα (νέοι δακτύλιοι στεγανοποίησης/ χάλκινες ροδέλες, σωστή ροπή σύσφιξης)

⚠️ Σημαντικό: Σημείωσε πριν από την τοποθέτηση τον κωδικό κάθε μπεκ μαζί με τον κύλινδρο στον οποίο τοποθετείται. Μετά την τοποθέτηση το τύπωμα συχνά δεν είναι πλέον αναγνώσιμο – και η αντιστοίχιση κωδικού ↔ κυλίνδρου είναι καθοριστική (βλ. Ενότητα 8).

3. Πρόσβαση ασφαλείας

Η καταχώρηση των τιμών διόρθωσης είναι μια πρόσβαση εγγραφής. Πολλές μονάδες ελέγχου επιτρέπουν την προσαρμογή μόνο αφού συνδεθείς με έναν κωδικό πρόσβασης (login). Χωρίς αυτή την ενεργοποίηση, η μονάδα ελέγχου απορρίπτει την αποθήκευση με το μήνυμα „Απαιτείται πρόσβαση ασφαλείας”.

1. Άνοιξε τη μονάδα ελέγχου Διεύθυνση 01 – Ηλεκτρονικά κινητήρα.
2. Μετάβαση στην καρτέλα Πρόσβαση ασφαλείας.
3. Καταχώρησε τον κωδικό login 27971 και επιβεβαίωσε.

Δεν απαιτούν όλες οι μονάδες ελέγχου την ενεργοποίηση – ορισμένες αποδέχονται την προσαρμογή απευθείας. Αν η μονάδα ελέγχου την απαιτεί, το 27971 είναι ο κατάλληλος κωδικός για την προσαρμογή των μπεκ. Η εξουσιοδότηση ισχύει για την τρέχουσα συνεδρία· μετά την αποσύνδεση πρέπει να την εισαγάγεις ξανά.

4. Άνοιγμα της προσαρμογής

1. Άνοιξε – αν δεν το έχεις κάνει ήδη – τη μονάδα ελέγχου Διεύθυνση 01 – Ηλεκτρονικά κινητήρα.
2. Μετάβαση στην καρτέλα Προσαρμογή.
3. Επίλεξε το κανάλι „Τιμή διόρθωσης μπεκ 1” (τυπικά 768): καταχώρησε τον αριθμό στο πεδίο „Ενεργό κανάλι” ή αναζήτησε βάσει της περιγραφής μέσω του Φίλτρου.

Τα μπεκ βρίσκονται σε διαδοχικά κανάλια – ένα κανάλι ανά κύλινδρο (τυπική αρίθμηση):

⚠️ Οι αριθμοί των καναλιών μπορεί να διαφέρουν ανάλογα με τη μονάδα ελέγχου. Βασίσου γι’ αυτό στην περιγραφή του καναλιού („Τιμή διόρθωσης μπεκ 1”, „… μπεκ 2” …) και όχι μόνο στον αριθμό. Ένας τετρακύλινδρος έχει τέσσερα κανάλια μπεκ, ένας τρικύλινδρος τρία· το ότι δεν είναι ορατά όλα τα κανάλια είναι φυσιολογικό ανάλογα με τον κινητήρα.

5. Παραλλαγή A: Μπεκ με κωδικό IMA

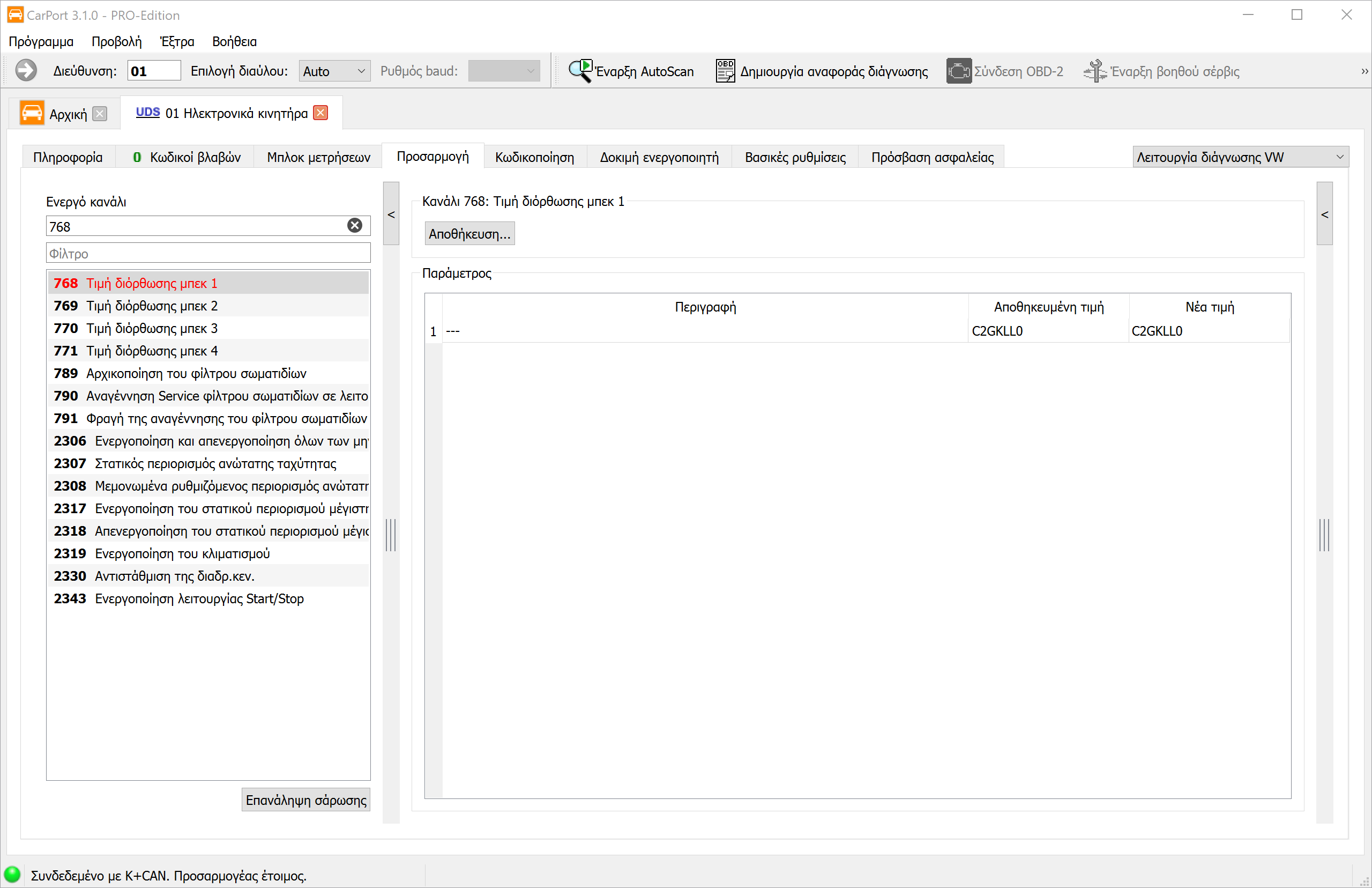

Ο κωδικός IMA βρίσκεται πάνω σε κάθε μπεκ και εισάγεται απευθείας.

1. Επίλεξε το κανάλι με την τιμή διόρθωσης του μπεκ 1.
2. Καταχώρησε στη στήλη „Νέα τιμή” τον κωδικό ακριβώς όπως αναγράφεται πάνω στο μπεκ του κυλίνδρου 1.
3. Κάνε κλικ στο „Αποθήκευση…”.
4. Επανάλαβε το ίδιο για τα κανάλια με τις τιμές διόρθωσης των υπόλοιπων κυλίνδρων, με τον αντίστοιχο κωδικό μπεκ κάθε φορά.
5. Διάβασε ξανά τις τιμές για έλεγχο – η Αποθηκευμένη τιμή και η Νέα τιμή πρέπει να συμφωνούν.

Μετέφερε τον κωδικό με μεγάλη προσοχή

6. Παραλλαγή B: Μπεκ Delphi

Τα μπεκ Delphi φέρουν έναν μακρύτερο κωδικό (περ. 20 χαρακτήρες από το σύνολο χαρακτήρων 0–9 και A–Z, ωστόσο χωρίς τους χαρακτήρες I, O, Q, V). Το CarPort εμφανίζει την τιμή διόρθωσης στο κανάλι 768 – ανάλογα με τη μονάδα ελέγχου/το όχημα – σε μία από δύο απεικονίσεις:

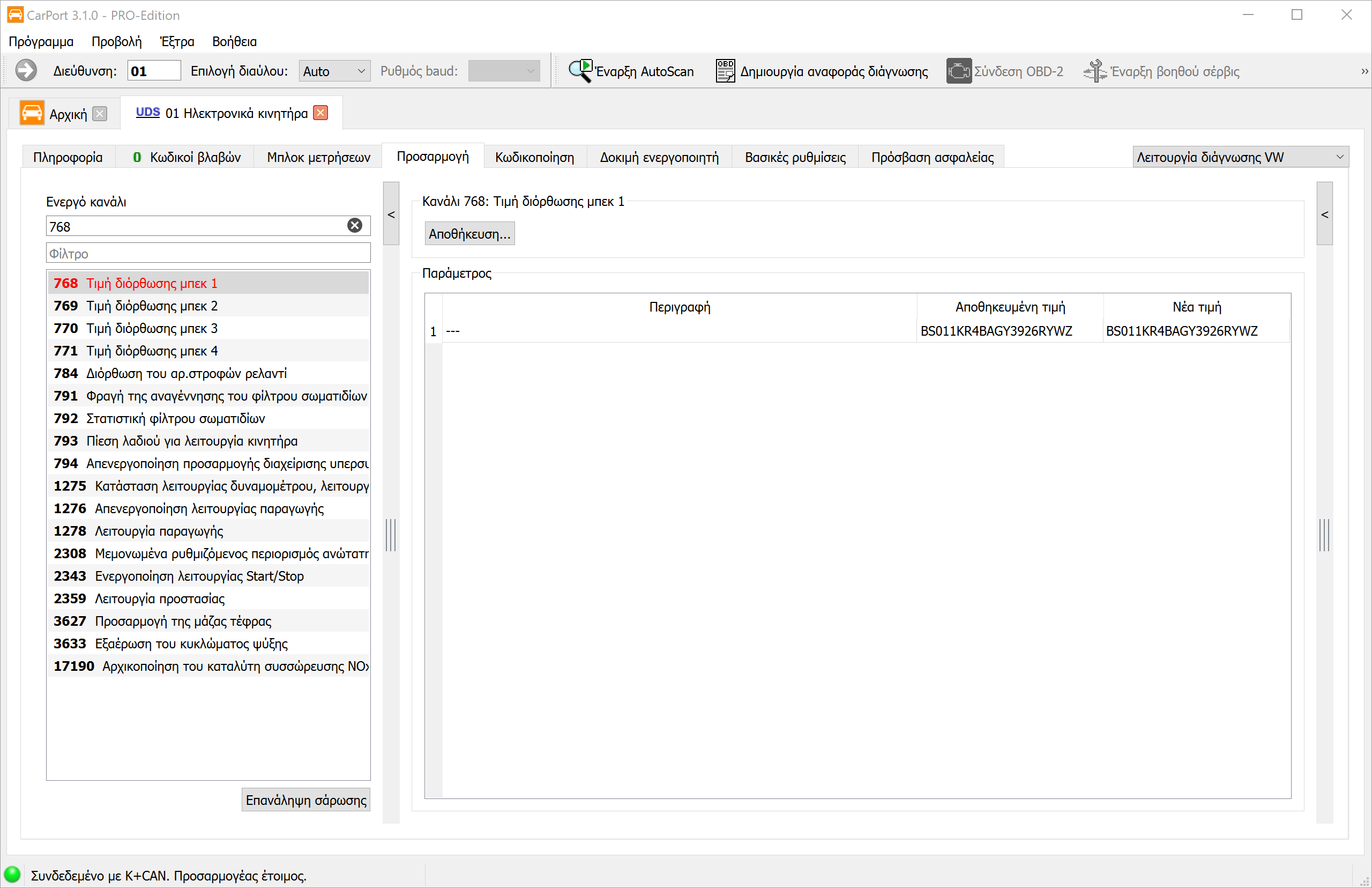

α) Ως αναγνώσιμο κωδικό (ASCII). Τότε καταχωρείς απευθείας τον κωδικό που είναι τυπωμένος πάνω στο μπεκ – ακριβώς όπως στον κωδικό IMA (Ενότητα 5).

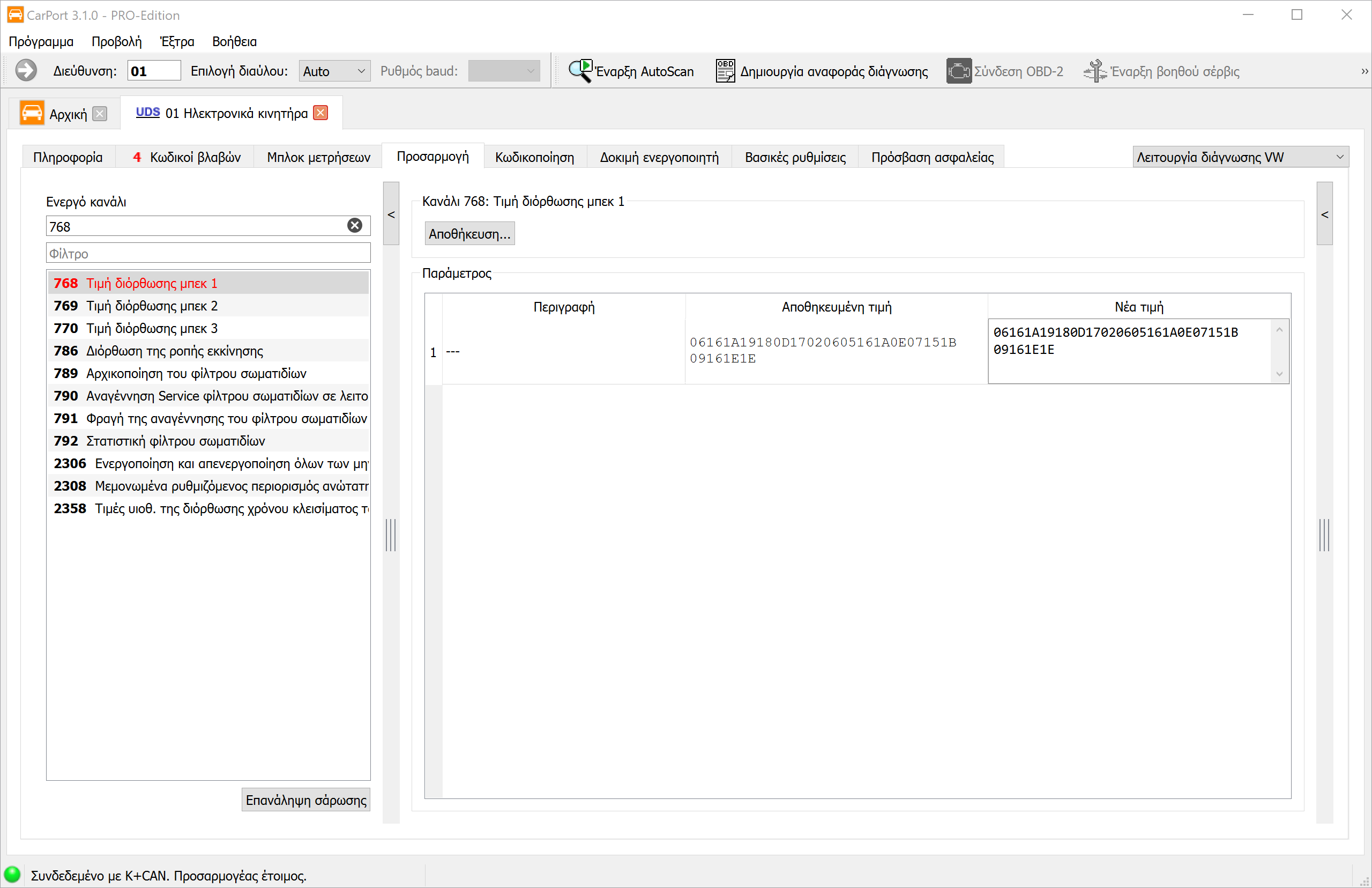

β) Ως αριθμό Hex. Τότε το τύπωμα δεν μπορεί να πληκτρολογηθεί απευθείας – πρέπει πρώτα να τον μετατρέψεις χαρακτήρα προς χαρακτήρα σε Hex (πίνακας παρακάτω).

Πίνακας μετατροπής (χαρακτήρας τυπώματος → Hex)

Κάθε χαρακτήρας του τυπωμένου κωδικού γίνεται δύο ψηφία Hex (τιμή 00–1F). Τα γράμματα I, O, Q, V δεν εμφανίζονται στον κωδικό Delphi:

Πώς υπολογίζεις την τιμή Hex

1. Μετάτρεψε κάθε χαρακτήρα του τυπωμένου κωδικού μέσω του πίνακα στα δύο ψηφία Hex του.
2. Ένωσε τα ζεύγη Hex σε μία συνεχόμενη συμβολοσειρά.
3. Το αποτέλεσμα είναι διπλάσιο σε μήκος από το τύπωμα (20 χαρακτήρες → 40 ψηφία Hex). Καταχώρησέ το στη „Νέα τιμή” του αντίστοιχου καναλιού (768 = κύλ. 1, 769 = κύλ. 2 …) και κάνε κλικ στο „Αποθήκευση…”.

Παράδειγμα – ο τυπωμένος κωδικός 6NTSRDP265NTE7MU9NYY δίνει ακριβώς την τιμή Hex από το στιγμιότυπο Hex παραπάνω:

Ενωμένα: 06161A19180D17020605161A0E07151B09161E1E

Αν στην απεικόνιση Hex καταχωρήσεις κατά λάθος τον ακατέργαστο τυπωμένο κωδικό, δεν ταιριάζει ούτε η μορφή ούτε το άθροισμα ελέγχου – η τιμή απορρίπτεται. Η ελλιπής ή εσφαλμένη μετατροπή είναι το συχνότερο εμπόδιο στα Delphi.

7. Μετά την κωδικοποίηση

Με την εισαγωγή των κωδικών, η μονάδα ελέγχου μηδενίζει τις τιμές διόρθωσης των μπεκ που έμαθε κατά τη λειτουργία. Στη συνέχεια:

1. Εφαρμογή και έλεγχος των τιμών: Μετά την αποθήκευση, σβήσε την ανάφλεξη, περίμενε περ. 10 δευτερόλεπτα, άναψε ξανά την ανάφλεξη – έτσι η μονάδα ελέγχου εφαρμόζει τις τιμές με ασφάλεια. Στη συνέχεια διάβασε ξανά τα κανάλια: η Αποθηκευμένη τιμή πρέπει να αντιστοιχεί στον καταχωρημένο κωδικό κάθε κυλίνδρου.
2. Διαγραφή της μνήμης βλαβών – όλες τις καταχωρήσεις που προέκυψαν από την αντικατάσταση των μπεκ (αποσυνδεδεμένα φις, προσπάθειες εκκίνησης).
3. Πραγματοποίηση διαδρομής προσαρμογής: ζέστανε τον κινητήρα και οδήγησε σε διάφορες περιοχές φορτίου και στροφών (και σε λειτουργία επιβράδυνσης). Έτσι η μονάδα ελέγχου μαθαίνει σωστά τα νέα μπεκ.
4. Έλεγξε ότι δεν αποθηκεύεται καμία νέα βλάβη και ότι ο κινητήρας λειτουργεί ομαλά.

Μια τυπική βαθμονόμηση μικρών ποσοτήτων (γνωστή και ως προσαρμογή μέσης ποσότητας ή μηδενικής ποσότητας) εκτελείται στο συνεργείο ως καθοδηγούμενη λειτουργία (π.χ. στο ODIS) με τον κινητήρα σε θερμοκρασία λειτουργίας. Το CarPort δεν προσφέρει αυτή την καθοδηγούμενη βαθμονόμηση – για μια συνηθισμένη αντικατάσταση μπεκ αρκεί η κωδικοποίηση με επακόλουθη διαδρομή προσαρμογής.

8. Παγίδες

• Λάθος κύλινδρος: Κάθε κωδικός ανήκει ακριβώς στο κανάλι του κυλίνδρου στον οποίο βρίσκεται το μπεκ. Μπερδεμένα μπεκ ή κωδικοί οδηγούν σε τραχεία λειτουργία και κακές τιμές καυσαερίων. Γι’ αυτό σημείωσε εκ των προτέρων τον κωδικό και τη θέση τοποθέτησης.
• Λανθασμένη μεταφορά χαρακτήρων: Μετέφερε κάθε χαρακτήρα με ακρίβεια. Ένας ενδεχομένως έγκυρος, αλλά λανθασμένος κωδικός (π.χ. από τον διπλανό κύλινδρο) γίνεται δεκτός και χειροτερεύει τη λειτουργία.
• Delphi χωρίς (σωστή) μετατροπή: Ο κωδικός που είναι τυπωμένος πάνω στα μπεκ δεν γίνεται αποδεκτός από μονάδες ελέγχου με απεικόνιση Hex. Ο τυπωμένος κωδικός πρέπει πρώτα να μετατραπεί με τον πίνακα (Ενότητα 6) και να εισαχθεί ως ψηφία Hex.
• Λείπει η πρόσβαση ασφαλείας: Αν η μονάδα ελέγχου απαιτεί κωδικό πρόσβασης, η τιμή δεν αποθηκεύεται χωρίς αυτόν („Απαιτείται πρόσβαση ασφαλείας”) – ενεργοποίησέ την πρώτα μέσω της καρτέλας Πρόσβαση ασφαλείας (Ενότητα 3).
• Ξεχασμένη διαδρομή προσαρμογής: Χωρίς διαδρομή προσαρμογής ο κινητήρας μπορεί να λειτουργεί ανομοιόμορφα τα πρώτα χιλιόμετρα, μέχρι να προσαρμοστεί εκ νέου.
• Σύγχυση ντίζελ με βενζίνη: Οι βενζινοκινητήρες TSI δεν χρειάζονται κωδικοποίηση (Ενότητα 9) – εκεί δεν υπάρχει πεδίο εισαγωγής για κωδικούς μπεκ.
• Πτώση τάσης κατά την εγγραφή: Φρόντισε για σταθερή τάση δικτύου του οχήματος, αλλιώς η εγγραφή στη μονάδα ελέγχου μπορεί να αποτύχει.
• Μηχανικά: Αντικατέστησε τους δακτυλίους στεγανοποίησης/τις χάλκινες ροδέλες, τοποθέτησε τα μπεκ με τη σωστή ροπή σύσφιξης και (αν υπάρχουν) σύνδεσε σωστά τις πλάκες σύσφιξης/τους σωλήνες επιστροφής.

9. Βενζινοκινητήρες (EA211 / EA888): καμία κωδικοποίηση – αλλά μηδενισμός των μαθημένων τιμών

Στους βενζινοκινητήρες TSI της πλατφόρμας MQB (EA211: 1.0/1.2/1.4/1.5 TSI· EA888: π.χ. Golf GTI/R) τα μπεκ δεν κωδικοποιούνται.

Γιατί δεν χρειάζεται κωδικοποίηση

• Τα μπεκ βενζίνης δεν φέρουν κωδικό IMA – στις μονάδες ελέγχου κινητήρα των βενζινοκινητήρων δεν υπάρχουν κανάλια προσαρμογής για δεδομένα μπεκ.
• Η μονάδα ελέγχου αντισταθμίζει μόνη της τις ανοχές κατασκευής και τη φθορά: μέσω της ρύθμισης λάμδα (προσαρμογή μείγματος) και της παρακολούθησης ανομοιομορφίας λειτουργίας – αναγνωρίζει έναν κύλινδρο που ξεφεύγει από τη σειρά και προσαρμόζει αυτόματα τη διάρκεια ψεκασμού του.
• Ο μύθος „πρέπει να γίνει εκμάθηση” προέρχεται από το ντίζελ (εκεί είναι υποχρεωτικό) και από ορισμένους άλλους κατασκευαστές (π.χ. BMW), που κωδικοποιούν και βενζινοκινητήρες. Στους βενζινοκινητήρες VW αυτής της κατηγορίας δεν προβλέπεται κάτι τέτοιο.

Γιατί παρ’ όλα αυτά πρέπει να μηδενίσεις τις μαθημένες τιμές

Η μονάδα ελέγχου έμαθε επί χιλιάδες χιλιόμετρα να αντισταθμίζει τα παλιά, φθαρμένα μπεκ (αδράνεια, επικαθίσεις άνθρακα). Αν τα νέα μπεκ ελεγχθούν με αυτές τις ακραίες τιμές διόρθωσης, ο κινητήρας μπορεί τις πρώτες ώρες λειτουργίας να λειτουργεί ανομοιόμορφα, να τραντάζει, να παίρνει δύσκολα μπρος ή να καταγράφει βλάβες όπως „Μείγμα πολύ πλούσιο/πολύ φτωχό” ή „Αστοχίες ανάφλεξης” – μέχρι να επαναρυθμιστεί μέσα από αρκετούς κύκλους οδήγησης.

Αν μηδενίσεις τις μαθημένες τιμές, το σύστημα ξεκινά από ένα καθαρό μηδενικό σημείο που ταιριάζει στα νέα μπεκ. Η λεπτή προσαρμογή ξεκινά τότε αμέσως σωστά.

Διαδικασία:

1. Διαγραφή της μνήμης βλαβών.
2. Στη μονάδα ελέγχου κινητήρα (Διεύθυνση 01), στην Προσαρμογή ή στις Βασικές ρυθμίσεις, εκτέλεσε την καταχώρηση για τον μηδενισμό των μαθημένων τιμών του συστήματος καυσίμου / της δημιουργίας μείγματος.
3. Άφησε τον κινητήρα να λειτουργήσει για λίγο στο ρελαντί, στη συνέχεια κάνε μια δοκιμαστική διαδρομή υπό διάφορες συνθήκες φορτίου – το σύστημα προσαρμόζεται τότε γρήγορα εκ νέου.

⚠️ Σημαντικό: Στους κινητήρες άμεσου ψεκασμού βενζίνης (FSI) οι δακτύλιοι θαλάμου καύσης από τεφλόν και οι δακτύλιοι O πρέπει οπωσδήποτε να αντικαθίστανται σε κάθε αφαίρεση· για τους δακτυλίους τεφλόν απαιτείται ειδικό εργαλείο. Αυτό ισχύει ανεξάρτητα από το λογισμικό.

10. Υποδείξεις

• Κανάλια που λείπουν: Ανάλογα με τον κινητήρα και την κωδικοποίηση, δεν είναι ορατά όλα τα κανάλια – αυτό είναι φυσιολογικό και όχι σφάλμα.
• Ασφάλεια: Εργασίες στο σύστημα Common Rail (πιέσεις έως πάνω από 2000 bar) και στον άμεσο ψεκασμό βενζίνης να εκτελούνται μόνο με τις κατάλληλες τεχνικές γνώσεις.
