A kipufogógáz-visszavezetés (AGR) a kipufogógáz egy részét visszavezeti a szívórendszerbe. A lehűtött, oxigénszegény kipufogógáz csökkenti az égés csúcshőmérsékletét, és ezzel a nitrogén-oxid-kibocsátást (NOₓ). A kormos vagy beragadt AGR-alkatrészek teljesítménycsökkenést, vészüzemet, megnövekedett fogyasztást, fekete füstöt és olyan hibabejegyzéseket okoznak, mint a „Kipufogógáz-visszavezetés szabályozási eltérése”.

Az MQB dízeleknél az AGR-diagnosztikát a CarPortban a 01 – Motorelektronika vezérlőegység Alapbeállítások menüjén keresztül vezérled. Ott – a motortól és a szoftverállapottól függően – több rutin áll rendelkezésre: aktív működési tesztek, adaptációk (tanult értékek betanítása) és az egyes működtető elemek manuális ellenőrzései.

⚠️ Ez az útmutató elmagyarázza, mit csinálnak az egyes AGR-rutinok. Adaptációkat és ellenőrzéseket csak akkor futtass, ha annak konkrét oka van (alkatrészcsere, tisztítás, tárolt hiba) – ne „gyanú alapján”.

1. Nagynyomású és kisnyomású AGR – a különbség

A modern MQB-TDI motorokban (pl. EA288, Euro 6) gyakran két külön AGR-szakasz van, amelyeket a vezérlő az üzemi ponttól függően kombinál. Mindkettőnek saját szelepe, hűtője és alapbeállításai vannak.

Röviden: a nagynyomású AGR gyorsan reagál, és lefedi a bemelegedést és az alsó terhelési tartományt, de erősebben kormozódik. A kisnyomású AGR a DPF mögötti, már megszűrt kipufogógázt használja, tisztábban és fogyasztás-kímélőbben működik, és főként a magasabb terhelési tartományt veszi át. Ahhoz, hogy működjön, szüksége van a kipufogógáz-csappantyúra a szükséges nyomáskülönbség felépítéséhez, és egy differenciálnyomás-érzékelőre a visszavezetett mennyiség méréséhez.

2. A releváns alapbeállítások áttekintése

Az alapbeállítás blokklistájában találod az AGR-rutinokat. Hogy ezek közül melyek láthatók, az a motortól, a szoftverállapottól és a felszereltségtől függ (nem minden motorhoz tartozik kisnyomású AGR).

Ellenőrzés vs. adaptáció vs. manuális ellenőrzés: Egy ellenőrzés csak azt állapítja meg, hogy egy alkatrész működik-e (eredmény: megfelelt/nem felelt meg), anélkül, hogy a tanult értékeket tartósan módosítaná. Egy adaptáció ezzel szemben célzottan megváltoztatja a vezérlő tanult értékeit (pl. a véghelyzeteket egy csere után). Egy manuális ellenőrzés rád bízza a működtetést, hogy magad figyelhesd meg a mozgást.

🔧 Ökölszabály a motorállapotra – jár a motor vagy sem?

• Az ellenőrzések (778, 834, 1245 blokk) járó, üzemmeleg motornál alapjáraton futnak. A vezérlő aktívan működteti a szelepet, és méri a reakciót (pl. a légtömeget) – ehhez valós kipufogógáz-, illetve levegőáramlásra van szükség. Az ellenőrzés során az AGR-szelepet felváltva nyitják és zárják; a légtömegnek eközben mérhetően reagálnia kell.
• Az adaptációk (816, 1073, 1075, 1076 blokk) és a manuális ellenőrzések (1088, 1089 blokk) gyújtás be és motor ki állapotban futnak. A véghelyzeteket, illetve az érzékelő nullpontját kipufogógáz-áramlás nélkül tanítja be, a működtető elemet égés nélkül mozgatja és figyeli. Ügyelj eközben a stabil fedélzeti feszültségre (irányérték kb. 12,5 V).

⚠️ Ne keverd össze: Az 1076-os blokk „Alacsonynyomású AGR nyomáskülönbség-érzékelő adaptáció” a kisnyomású AGR-szakasz érzékelőjét érinti – nem a DPF-differenciálnyomás-érzékelőt. A részecskeszűrőn végzett munkákhoz másik blokk tartozik.

3. Előfeltételek

• A diagnosztikai interfész csatlakoztatva van (az alsó állapotsorban pl. „Csatlakoztatva … Adapter kész.” látható)
• A 01 – Motorelektronika vezérlőegység meg van nyitva, az Alapbeállítások fül aktív
• A kiváltó munka befejeződött (szelep/hűtő megtisztítva vagy kicserélve, a csatlakozók és a tömlők tömören illeszkednek)
• Motorállapot a rutintól függően (lásd a 2. szakasz ökölszabályát): az aktív ellenőrzések járó, üzemmeleg motornál alapjáraton, az adaptációk és a manuális ellenőrzések gyújtás be, motor ki állapotban. A feltételt a vezérlő adja meg, és megszakít, ha az nem teljesül
• Stabil fedélzeti feszültség (szükség esetén csatlakoztass töltőt)
• A motorvezérlő hibatárát előbb olvasd ki, majd a hiba okának elhárítása után töröld

4. A kipufogógáz-visszavezetés ellenőrzése

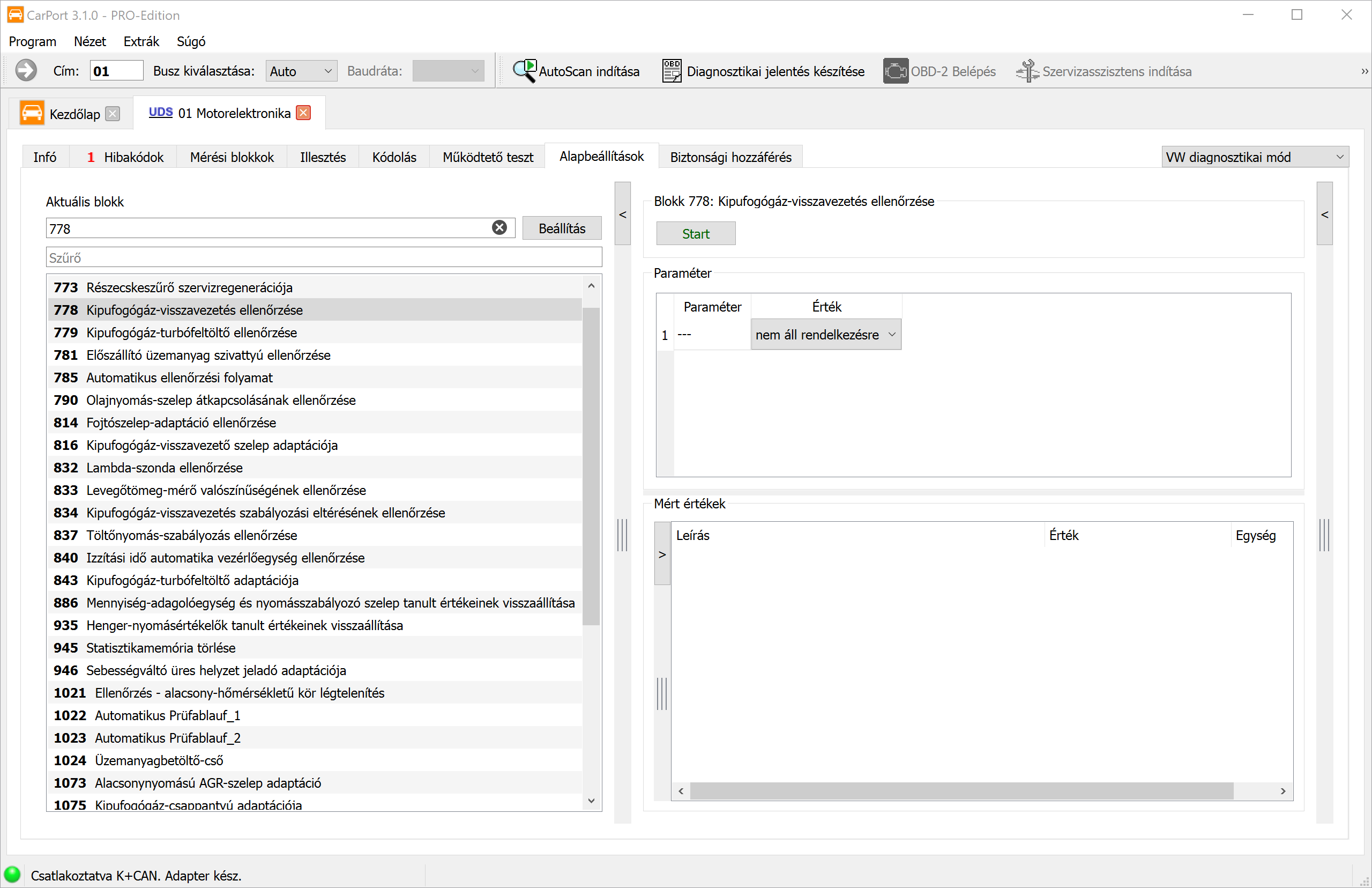

A kipufogógáz-visszavezetés ellenőrzése (778 blokk) egy aktív működési teszt, nem betanítási folyamat. Járó, üzemmeleg motornál fut alapjáraton – csak ekkor van valós kipufogógáz- és levegőáramlás, amelynek reakciója mérhető. A Start gombra kattintás után a vezérlő célzottan működteti az AGR-szelepet – kinyitja és bezárja –, és eközben figyeli a többi érzékelő reakcióját, mindenekelőtt a légtömeget (légtömeg-mérő):

• Ha a szelep kinyílik, visszavezetett kipufogógáz áramlik a szívórendszerbe, és kiszorítja a friss levegőt – a mért légtömegnek mérhetően csökkennie kell.
• Ha a szelep ismét bezár, a légtömeg visszaemelkedik.

Ha a légtömeg az elvárt módon reagál, az AGR-szakasz működőképesnek minősül. Ha a reakció elmarad vagy túl kicsi, az beragadt, elkokszolódott vagy szivárgó szelepre, eltömődött csatornákra vagy hibás működtetőre utal. Az eredményt a vezérlő megfelelt / nem felelt meg formában jelzi; a tanult értékek eközben nem módosulnak tartósan.

Kiegészítésképpen a 834 „Kipufogógáz-visszavezetés szabályozási eltérésének ellenőrzése” blokk azt vizsgálja, hogy a ténylegesen visszavezetett mennyiség illik-e a vezérlő által kért mennyiséghez – a túl nagy eltérés a klasszikus kiváltója a „Kipufogógáz-visszavezetés szabályozási eltérése” hibának.

5. A kipufogógáz-visszavezető szelep adaptálása

A kipufogógáz-visszavezető szelep adaptálása (816 blokk) egy betanítási folyamat, és gyújtás be és motor ki állapotban fut (stabil fedélzeti feszültség, irányérték kb. 12,5 V): A vezérlő az AGR-szelepet a mechanikus végütközőihez hajtja (teljesen zárva és teljesen nyitva), és a helyzetadó hozzájuk tartozó pozícióértékeit új tanult értékként tárolja. Mivel itt nem mérik a kipufogógáz-áramlás reakcióját, a motornak állnia szabad – és kell is.

Így a szabályozás ismét pontosan tudja, melyik működtetési érték melyik valós szeleppozíciónak felel meg. Az adaptáció főként a következő esetekben szükséges:

• az AGR-szelep cseréje után,
• a szelep tisztítása után (az eltávolított lerakódások megváltoztatják a súrlódást/véghelyzetet),
• ha egy hiba nem plauzibilis szeleppozícióra vagy hiányzó alapbeállításra utal.

Ezen adaptáció nélkül a vezérlő a régi pozícióértékekkel számol – a szabályozás pontatlanná válik, az AGR-arány már nem stimmel, és újabb szabályozási eltérés hibák fenyegetnek. A 4. lépés ellenőrzésével ellentétben az adaptáció tartósan megváltoztatja a tárolt tanult értékeket.

A kisnyomású szakaszhoz a megfelelő adaptációk külön blokként érhetők el: 1073 (kisnyomású AGR-szelep), 1075 (kipufogógáz-csappantyú) és 1076 (differenciálnyomás-érzékelő).

6. Az alacsonynyomású AGR-szelep manuális ellenőrzése

Az alacsonynyomású AGR-szelep manuális ellenőrzése (1088 blokk) lehetővé teszi, hogy te működtesd a kisnyomású AGR-szelepet, ahelyett, hogy a folyamatot egyedül a vezérlőre bíznád. Gyújtás be és motor ki állapotban fut, hogy a működtető elem veszélytelenül, kipufogógáz-áramlás nélkül végigjárható és megfigyelhető legyen. Megadsz egy állást (nyitás/zárás, illetve lépésenként), és figyeled a pozíció-visszajelzést és a szelep mozgását.

A cél a mechanikai mozgathatóság ellenőrzése: a kisnyomású AGR-szelep a kipufogógáz-áramban, a DPF mögött helyezkedik el, és a koromlerakódások miatt nehezen járóvá válhat vagy beragadhat. A manuális ellenőrzésben felismered,

• hogy a szelep tisztán és teljesen követi-e a működtetési parancsot,
• hogy valahol akad, beszorul vagy késleltetve reagál-e,
• hogy a pozíció-visszajelzés illik-e a parancsolt álláshoz.

Így célzottan megítélhető, hogy a szelep még rendben van-e, tisztítani kell-e, vagy cserélendő – mielőtt adaptációt végeznél, vagy feleslegesen alkatrészt cserélnél. A kipufogógáz-csappantyúhoz az 1089 blokk ugyanezt a manuális ellenőrzést kínálja; az 1245 ezzel szemben automatikusan (vezérlő által vezérelten) ellenőrzi a kisnyomású AGR-szűrőt.

7. Az eredmény ellenőrzése

1. Töröld a hibatárat, és olvasd ki újra – nem szabad új AGR-hibának (szabályozási eltérés, szeleppozíció, differenciálnyomás) benne lennie.
2. Ellenőrizd a mérési blokkokban az AGR szempontjából releváns értékek valószerűségét, pl. az AGR elvárt és tényleges arányát, a légtömeget és a szeleppozíciót. Zárt szelepnél a légtömegnek a frisslevegő-igénynek kell megfelelnie.
3. Tegyél egy rövid próbautat – lehetőleg csatlakoztatott diagnosztikával – különböző terhelési pontokon át, és ellenőrizd, hogy az AGR tisztán szabályoz, és nem tér vissza hiba.

8. Buktatók és megjegyzések

• Előbb az okot hárítsd el: Az adaptáció és az ellenőrzés mechanikailag ép alkatrészt feltételez. Egy elkokszolódott, beragadt szelep a betanítástól nem lesz ismét járóvá – előbb tisztítsd/cseréld, aztán adaptálj.
• A megfelelő szakaszt válaszd: A nagynyomású és a kisnyomású AGR-nek külön szelepe és blokkja van. Előbb ellenőrizd, melyik szakasz érintett, és válaszd a megfelelő blokkot (778/816 a nagynyomásúhoz, 1073/1075/1076/1088/1089/1245 a kisnyomásúhoz).
• Ügyelj a sorrendre: Általában a manuális ellenőrzés/ellenőrzés → tisztítás vagy csere → adaptáció → újbóli ellenőrzés a célszerű. A javítás előtti adaptáció csak a rossz állapotot tanulja be.
• A feltételeket a vezérlő adja: Hogy mely értékek jelennek meg, és mely előfeltételek (motor ki/be, hőmérséklet, feszültség) érvényesek, azt a vezérlő határozza meg; nem teljesülő feltételek esetén a rutin nem fut le.
• Ne keverd össze a differenciálnyomás-érzékelőt: A kisnyomású AGR differenciálnyomás-érzékelője (1076 blokk) nem a DPF-differenciálnyomás- érzékelő – ügyelj a megfelelő szakaszra és alkatrészszámra.
• Hiányzó blokkok: Motortól, szoftverállapottól és kódolástól függően nem minden blokk látható, vagy kissé eltérő elnevezésű – ez normális, és nem hiba. Ha a motorhoz nem tartozik kisnyomású AGR, a hozzá tartozó blokkok teljesen hiányoznak.
