Recircularea gazelor de evacuare (EGR) readuce o parte din gazele de evacuare în traseul de admisie. Gazul de evacuare răcit și sărac în oxigen scade temperatura maximă de ardere și, astfel, emisiile de oxizi de azot (NOₓ). Componentele EGR pline de funingine sau blocate duc la pierdere de putere, regim de avarie, consum crescut, fum negru și înregistrări de erori de tipul „abatere de reglare a recirculării gazelor de evacuare”.
La motoarele diesel MQB, diagnoza EGR se comandă cu CarPort prin setările de bază ale calculatorului 01 – Electronică motor. Acolo – în funcție de motor și de versiunea de software – sunt disponibile mai multe rutine: verificări de funcționare active, adaptări (învățarea unor valori) și verificări manuale ale unor actuatoare individuale.
⚠️ Acest ghid explică ce face fiecare rutină EGR în parte. Execută adaptări și verificări doar când există un motiv concret (înlocuirea unei piese, curățare, eroare memorată) – nu „la bănuială”.
1. EGR de înaltă și de joasă presiune – diferența
MQB-TDI moderne (de ex. EA288, Euro 6) au adesea două trasee EGR separate, pe care calculatorul le combină în funcție de punctul de funcționare. Fiecare are propriile supape, radiatoare și setări de bază.
| EGR de înaltă presiune (EGR ÎP) | EGR de joasă presiune (EGR JP) | |
|---|---|---|
| Prelevarea gazelor de evacuare | înainte de turbină (gaze de evacuare fierbinți, direct din galeria de evacuare) | după filtrul de particule diesel (gaze de evacuare purificate și mai reci) |
| Introducerea | după clapeta de accelerație, în galeria de admisie | înainte de compresor (intrarea în turbosuflantă) |
| Traseu / reacție | scurt, reglare rapidă | lung, amestecare mai uniformă |
| Domeniu de acțiune | mai ales încălzire și sarcină mică/medie | mai ales sarcină și turație mai ridicate |
| Particularitate | gaze de evacuare nefiltrate, cu funingine → tinde la cocsificarea supapei și a radiatorului | gaze de evacuare filtrate → mai puțină înfundare în traseul de admisie, dezavantaj de consum mai mic |
| Componente suplimentare | supapă EGR, radiator EGR cu bypass | supapă EGR JP, clapeta de gaze arse (creează diferența de presiune), senzor de presiune diferențială, radiator EGR JP |
Pe scurt: EGR de înaltă presiune reacționează rapid și acoperă încălzirea și domeniul de sarcină joasă, dar se încarcă mai mult cu funingine. EGR de joasă presiune folosește gazele de evacuare deja filtrate, în aval de DPF, lucrează mai curat și cu consum mai redus și preia mai ales domeniul de sarcină ridicată. Ca să funcționeze, are nevoie de clapeta de gaze arse pentru a crea diferența de presiune necesară și de un senzor de presiune diferențială pentru a înregistra cantitatea recirculată.
2. Prezentare generală a setărilor de bază relevante

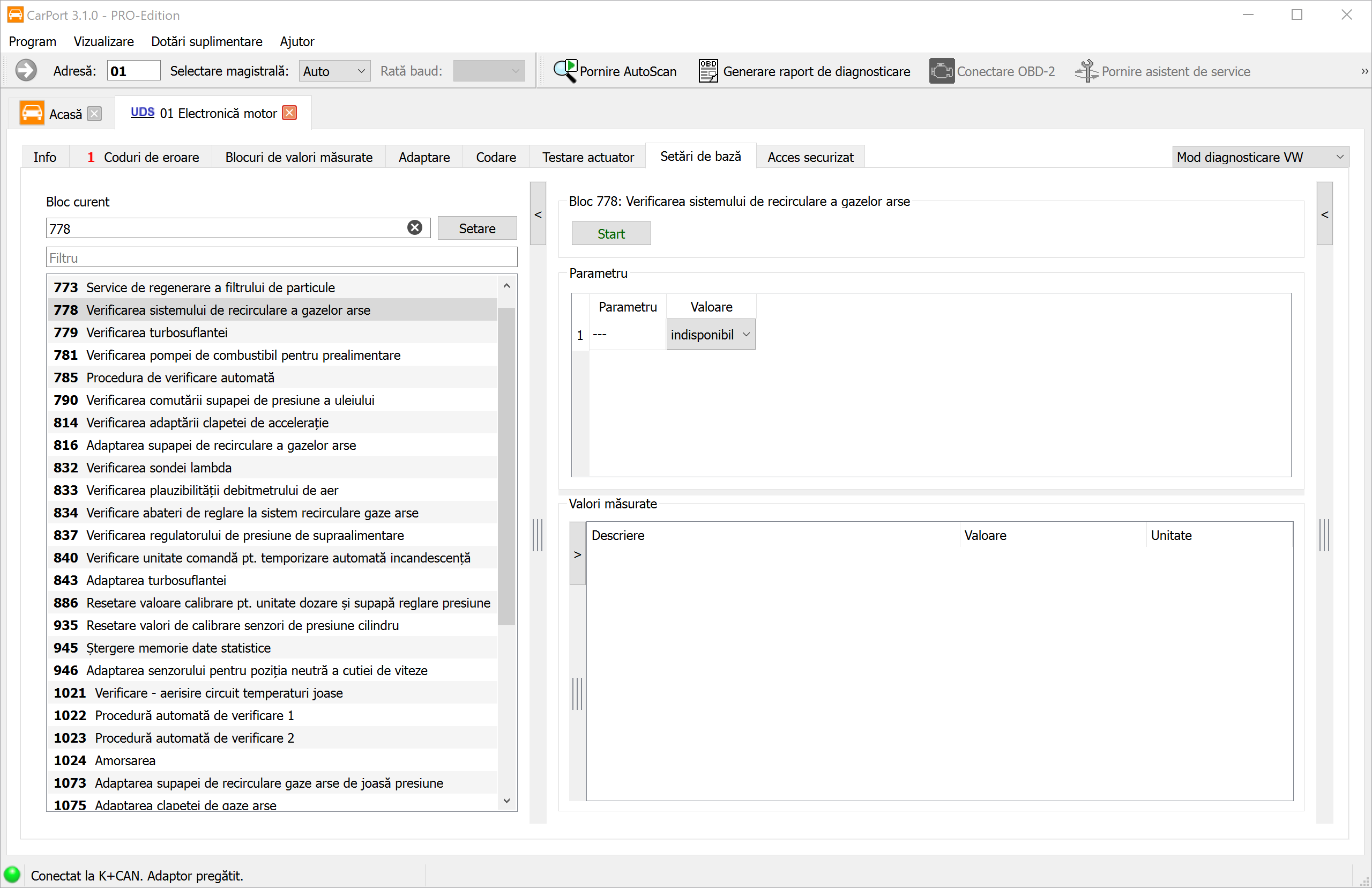

În lista de blocuri a setărilor de bază găsești rutinele EGR. Care dintre ele sunt vizibile depinde de motor, de versiunea de software și de dotare (nu orice motor are EGR de joasă presiune).
| Bloc | Setare de bază | Scop |
|---|---|---|
| 778 | Verificarea sistemului de recirculare a gazelor arse | Test activ de funcționare al traseului EGR |
| 816 | Adaptarea supapei de recirculare a gazelor arse | Reînvață pozițiile de capăt ale supapei EGR |
| 834 | Verificare abateri de reglare la sistem recirculare gaze arse | Verifică dacă rata EGR prescrisă și cea reală se potrivesc |
| 1073 | Adaptarea supapei de recirculare gaze arse de joasă presiune | Reînvață pozițiile de capăt ale supapei EGR JP |
| 1075 | Adaptarea clapetei de gaze arse | Reînvață pozițiile de capăt ale clapetei de gaze arse |
| 1076 | Adaptare senzor de presiune diferențială pt. AGR de joasă presiune | Referențiază punctul de zero al senzorului de presiune diferențială al EGR JP |
| 1088 | Verif. manuală supapă de recirculare gaze arse de joasă presiune | Comandă controlată de utilizator pentru verificarea mobilității |
| 1089 | Verificare manuală a clapetei pt. gaze de evacuare | Comandă controlată de utilizator a clapetei de gaze arse |
| 1245 | Verificare automată filtru AGR de joasă presiune | Verificarea filtrului EGR JP, controlată de calculator |
Verificare, adaptare și verificare manuală: O verificare constată doar dacă un component funcționează (rezultat trecut/picat), fără a modifica permanent valorile învățate. O adaptare, în schimb, modifică țintit valorile învățate ale calculatorului (de ex. pozițiile de capăt după o înlocuire). O verificare manuală îți lasă ție comanda, ca să poți observa singur mișcarea.
🔧 Regulă generală privind starea motorului: motorul funcționează sau nu?
- Verificările (blocurile 778, 834, 1245) se desfășoară cu motorul pornit, la temperatura de funcționare, la ralanti. Calculatorul comandă activ supapa și măsoară reacția (de ex. masa de aer) – pentru asta este necesar un flux real de gaze de evacuare, respectiv de aer. La verificare, supapa EGR este deschisă și închisă alternativ; masa de aer trebuie să reacționeze măsurabil.
- Adaptările (blocurile 816, 1073, 1075, 1076) și verificările manuale (blocurile 1088, 1089) se desfășoară cu contactul pornit și motorul oprit. Pozițiile de capăt, respectiv punctul de zero al senzorului, se învață fără flux de gaze de evacuare, actuatorul fiind mișcat și observat fără ardere. Asigură o tensiune stabilă a rețelei de bord (valoare orientativă cca. 12,5 V).
⚠️ A nu se confunda: blocul
1076„Adaptare senzor de presiune diferențială pt. AGR de joasă presiune” se referă la senzorul traseului EGR de joasă presiune – și nu la senzorul de presiune diferențială al DPF-ului. Pentru lucrările la filtrul de particule este responsabil un alt bloc.
3. Condiții preliminare
- Interfața de diagnosticare este conectată (bara de stare din partea de jos afișează de ex. „Conectat la … Adaptor pregătit.”)
- Calculatorul 01 – Electronică motor este deschis, fila Setări de bază
- Lucrarea care a declanșat intervenția este finalizată (supapa/radiatorul curățat sau înlocuit, fișele și furtunurile așezate corect și etanș)
- Starea motorului în funcție de rutină (vezi regula generală din secțiunea 2): verificări active cu motorul pornit, la temperatura de funcționare, la ralanti, adaptări și verificări manuale cu contactul pornit, motorul oprit. Calculatorul impune condiția și întrerupe dacă aceasta nu este îndeplinită
- Tensiune stabilă a rețelei de bord (dacă este necesar, conectează un încărcător)
- Citește în prealabil memoria de erori a calculatorului motor și șterge-o după remedierea cauzei
4. Verificarea recirculării gazelor de evacuare
Verificarea recirculării gazelor de evacuare (blocul 778) este un test activ de funcționare, nu un proces de învățare. Se desfășoară cu motorul pornit, la temperatura de funcționare, la ralanti – doar atunci există un flux real de gaze de evacuare și de aer, a cărui reacție poate fi măsurată. După ce apeși pe Start, calculatorul comandă țintit supapa EGR – o deschide și o închide – și observă reacția celorlalți senzori, mai ales masa de aer (debitmetrul de aer):
- Când supapa se deschide, gaze de evacuare recirculate pătrund în traseul de admisie și dislocuiesc aerul proaspăt – masa de aer măsurată trebuie să scadă măsurabil.
- Când supapa se închide la loc, masa de aer crește înapoi.
Dacă masa de aer reacționează conform așteptărilor, traseul EGR este considerat funcțional. Dacă reacția lipsește sau este prea mică, aceasta indică o supapă blocată, cocsificată sau neetanșă, canale înfundate ori un element de acționare defect. Calculatorul raportează rezultatul ca trecut / picat; valorile învățate nu sunt modificate permanent.
Suplimentar, blocul 834 „Verificare abateri de reglare la sistem recirculare gaze arse” verifică dacă respectiva cantitate recirculată corespunde cantității cerute de calculator – o abatere prea mare este declanșatorul clasic al erorii „abatere de reglare a recirculării gazelor de evacuare”.
5. Adaptarea supapei de recirculare a gazelor de evacuare
Adaptarea supapei de recirculare a gazelor de evacuare (blocul 816) este un proces de învățare și se desfășoară cu contactul pornit și motorul oprit (tensiune stabilă a rețelei de bord, valoare orientativă cca. 12,5 V): calculatorul aduce supapa EGR la opritoarele ei mecanice (complet închisă și complet deschisă) și memorează valorile de poziție aferente ale traductorului de poziție ca noi valori învățate. Deoarece aici nu se măsoară nicio reacție a fluxului de gaze de evacuare, motorul poate – și trebuie – să stea oprit.
Astfel, reglarea știe din nou exact ce valoare de comandă corespunde cărei poziții reale a supapei. Adaptarea este necesară mai ales:
- după înlocuirea supapei EGR,
- după curățarea supapei (frecare/poziție de capăt modificate prin îndepărtarea depunerilor),
- când o eroare indică o poziție a supapei neplauzibilă sau o setare de bază lipsă.
Fără această adaptare, calculatorul lucrează cu vechile valori de poziție – reglarea devine imprecisă, rata EGR nu mai este corectă și apar din nou erori de abatere de reglare. Spre deosebire de verificarea de la pasul 4, adaptarea modifică permanent valorile învățate memorate.
Pentru traseul de joasă presiune există adaptările corespunzătoare ca blocuri proprii: 1073 (supapa EGR JP), 1075 (clapeta de gaze arse) și 1076 (senzorul de presiune diferențială).
6. Verificarea manuală a supapei EGR de joasă presiune
Verificarea manuală a supapei EGR de joasă presiune (blocul 1088) îți permite ție să comanzi supapa EGR JP, în loc să lași întreaga desfășurare doar în seama calculatorului. Se desfășoară cu contactul pornit și motorul oprit, ca elementul de acționare să poată fi parcurs și observat fără pericol, fără flux de gaze de evacuare. Impui o poziție (deschidere/închidere, respectiv pas cu pas) și observi semnalul de poziție și mișcarea supapei.
Scopul este verificarea mobilității mecanice: supapa EGR de joasă presiune se află în fluxul de gaze de evacuare, în aval de DPF, și poate deveni greoaie sau se poate bloca din cauza depunerilor de funingine. La verificarea manuală recunoști:
- dacă supapa urmează comanda curat și complet,
- dacă undeva se agață, se înțepenește sau reacționează cu întârziere,
- dacă semnalul de poziție se potrivește cu poziția comandată.
Astfel se poate aprecia țintit dacă supapa mai este în regulă, trebuie curățată sau înlocuită – înainte de a executa o adaptare sau de a schimba inutil o piesă. Pentru clapeta de gaze arse există, cu blocul 1089, aceeași verificare manuală; 1245, în schimb, verifică filtrul EGR JP automat (controlat de calculator).
7. Verificarea rezultatului
- Șterge memoria de erori și citește-o din nou – nu trebuie să fie memorată nicio nouă eroare EGR (abatere de reglare, poziția supapei, presiune diferențială).
- Verifică în Blocuri de valori măsurate plauzibilitatea valorilor relevante pentru EGR, de ex. rata EGR prescrisă și reală, masa de aer și poziția supapei. Cu supapa închisă, masa de aer ar trebui să corespundă necesarului de aer proaspăt.
- Fă o scurtă cursă de probă – pe cât posibil cu diagnosticarea conectată – pe diferite puncte de sarcină și verifică dacă EGR reglează curat și dacă nu reapare vreo eroare.
8. Capcane și observații
- Remediază mai întâi cauza: adaptarea și verificarea presupun un component intact mecanic. O supapă cocsificată și blocată nu redevine mobilă prin învățare – întâi curăță/înlocuiește, apoi adaptează.
- Alege traseul corect: EGR de înaltă și de joasă presiune au supape și blocuri separate. Verifică mai întâi ce traseu este afectat și alege blocul potrivit (778/816 pentru ÎP, 1073/1075/1076/1088/1089/1245 pentru JP).
- Respectă ordinea: de regulă are sens manual/verificare → curățare sau înlocuire → adaptare → verificare din nou. O adaptare înainte de reparație învață doar starea proastă.
- Condițiile vin de la calculator: ce valori sunt afișate și ce condiții (motor oprit/pornit, temperatură, tensiune) se aplică stabilește calculatorul; dacă acestea nu sunt îndeplinite, rutina nu rulează.
- Nu confunda senzorul de presiune diferențială: senzorul de presiune
diferențială al EGR JP (blocul
1076) nu este senzorul de presiune diferențială al DPF-ului – ai grijă la traseul și numărul de piesă corecte. - Blocuri lipsă: în funcție de motor, versiunea de software și codare, nu toate blocurile sunt vizibile sau sunt denumite ușor diferit – acest lucru este normal și nu este o eroare. Dacă motorul nu are EGR de joasă presiune, blocurile aferente lipsesc complet.
