La motoarele diesel (TDI) ale platformei MQB, fiecare injector este o componentă de precizie. Pentru ca unitatea de comandă a motorului să comande exact fiecare injector, ea trebuie să cunoască valoarea de corecție individuală a acestuia. După înlocuirea unui injector sau a calculatorului, introduci aceste valori cu CarPort în fila Adaptare – câte una pentru fiecare cilindru.

Există două variante, în funcție de producătorul injectorului:

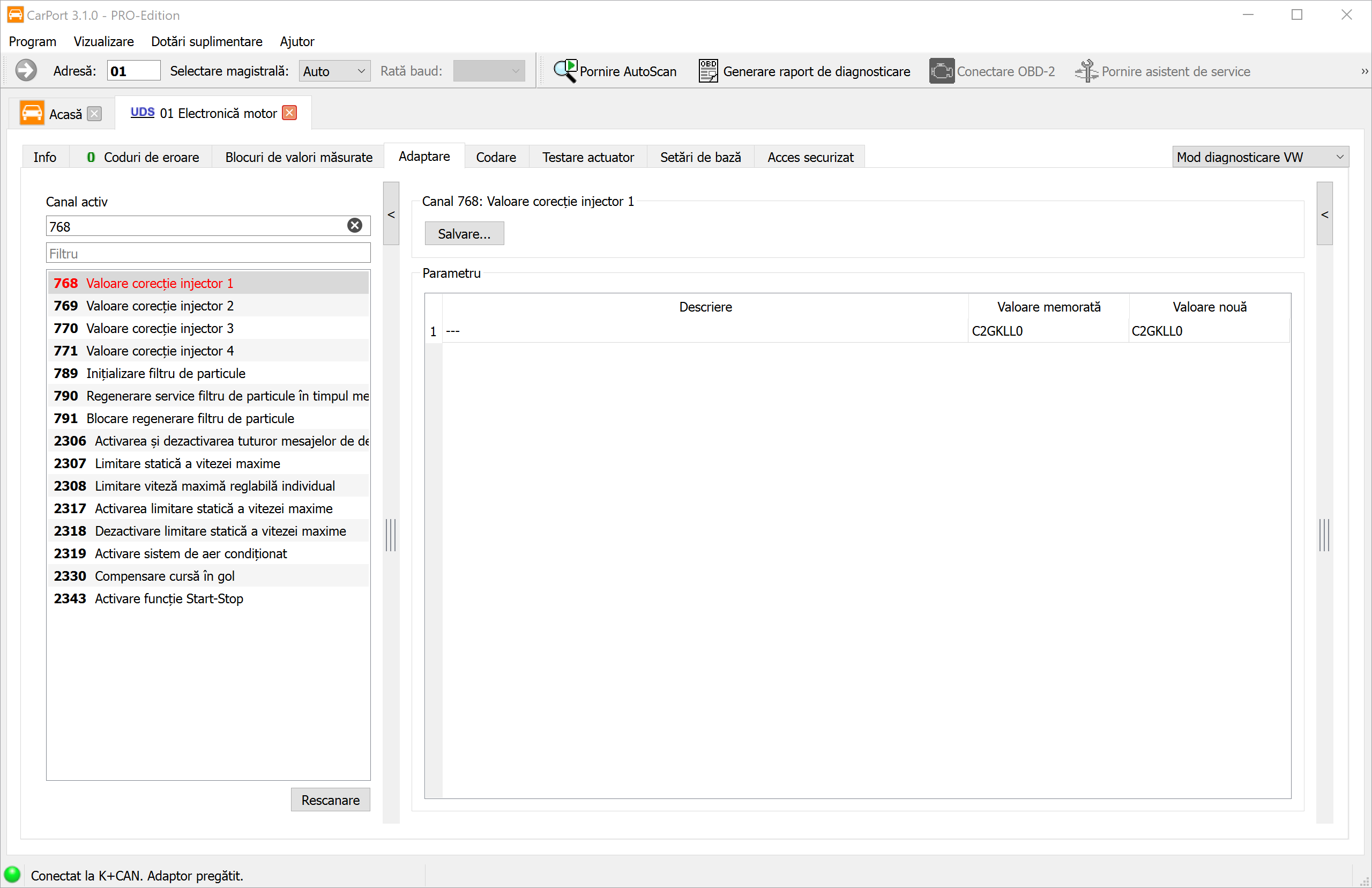

• Codul IMA (de ex. Bosch): un cod scurt, imprimat pe injector, pe care îl introduci direct.
• Delphi: un cod de calibrare mai lung, pe care CarPort îl afișează, în funcție de calculator, ca text lizibil sau ca valoare Hex – în cazul Hex trebuie mai întâi să îl convertești (secțiunea 6).

Acest ghid se aplică motoarelor diesel. De ce motoarele pe benzină (TSI) nu necesită codare – și ce ar trebui totuși să faci acolo după înlocuirea unui injector – găsești în secțiunea 9.

1. Ce variantă se aplică vehiculului tău?

Decisiv este tipul injectorului, nu modelul. Recunoști varianta după codul de pe injector, respectiv după valoarea pe care CarPort o afișează în canalul 768:

Decisivă este lungimea codului: un cod scurt (6–7 caractere) este varianta IMA; un cod lung (cca. 20 de caractere) – fie ca text lizibil, fie ca număr Hex lung – este varianta Delphi.

2. Cerințe preliminare

• Interfața de diagnosticare conectată (bara de stare de jos afișează de ex. „Conectat la K+CAN. Adaptor pregătit.”)
• Contact pornit, motor oprit
• Tensiune de bord stabilă – în timpul scrierii tensiunea nu trebuie să scadă (la nevoie conectează un încărcător)
• Injectoarele sunt montate mecanic complet (inele de etanșare/șaibe de cupru noi, cuplu de strângere corect)

⚠️ Important: Notează-ți înainte de montaj codul fiecărui injector împreună cu cilindrul în care este montat. După montaj, inscripția nu mai este adesea lizibilă – iar asocierea cod ↔ cilindru este decisivă (vezi secțiunea 8).

3. Acces securizat

Introducerea valorilor de corecție este un acces de scriere. Multe calculatoare deblochează adaptarea abia după ce te-ai autentificat cu un cod de acces (login). Fără această deblocare, calculatorul respinge salvarea cu mesajul „Acces securizat necesar”.

1. Deschide calculatorul Adresa 01 – Electronică motor.
2. Comută pe fila Acces securizat.
3. Introdu codul de login 27971 și confirmă.

Nu orice calculator solicită deblocarea – unele acceptă adaptarea direct. Dacă calculatorul o solicită, 27971 este codul potrivit pentru adaptarea injectoarelor. Autorizația este valabilă pentru sesiunea curentă; după deconectare trebuie să o introduci din nou.

4. Deschiderea adaptării

1. Deschide – dacă nu ai făcut-o deja – calculatorul Adresa 01 – Electronică motor.
2. Comută pe fila Adaptare.
3. Selectează canalul „Valoare corecție injector 1” (de regulă 768): introdu numărul în câmpul „Canal activ” sau caută după descriere cu ajutorul câmpului Filtru.

Injectoarele se află pe canale consecutive – câte un canal pentru fiecare cilindru (numerotare tipică):

⚠️ Numerele canalelor pot diferi în funcție de calculator. De aceea orientează-te după descrierea canalului („Valoare corecție injector 1”, „… injector 2” …) și nu doar după număr. Un motor cu patru cilindri are patru canale de injector, unul cu trei cilindri – trei; faptul că nu toate canalele sunt vizibile este normal, în funcție de motor.

5. Varianta A: injectoare cu cod IMA

Codul IMA este inscripționat pe fiecare injector și se introduce direct.

1. Selectează canalul cu valoarea de corecție a injectorului 1.
2. Introdu în coloana „Valoare nouă” codul exact așa cum este inscripționat pe injectorul cilindrului 1.
3. Apasă pe „Salvare…”.
4. Repetă operația pentru canalele cu valorile de corecție ale celorlalți cilindri, folosind codul de injector corespunzător fiecăruia.
5. Citește valorile înapoi pentru verificare – Valoare memorată și Valoare nouă trebuie să coincidă.

Transcrie codul cu mare atenție

6. Varianta B: injectoare Delphi

Injectoarele Delphi poartă un cod mai lung (cca. 20 de caractere din setul 0–9 și A–Z, însă fără caracterele I, O, Q, V). CarPort afișează valoarea de corecție în canalul 768 – în funcție de calculator/vehicul – într-una din două reprezentări:

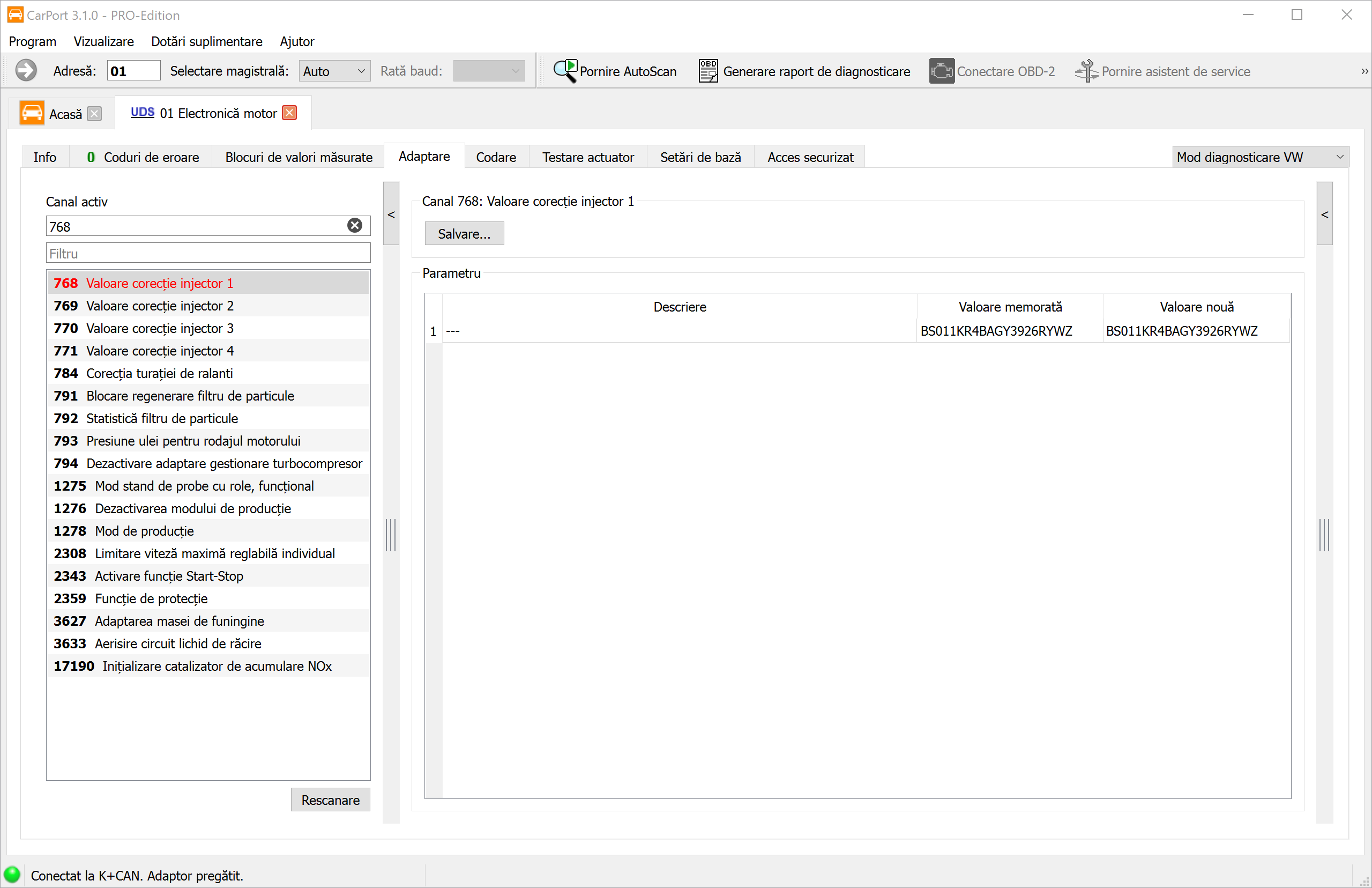

a) Ca un cod lizibil (ASCII). În acest caz introduci direct codul inscripționat pe injector – exact ca la codul IMA (secțiunea 5).

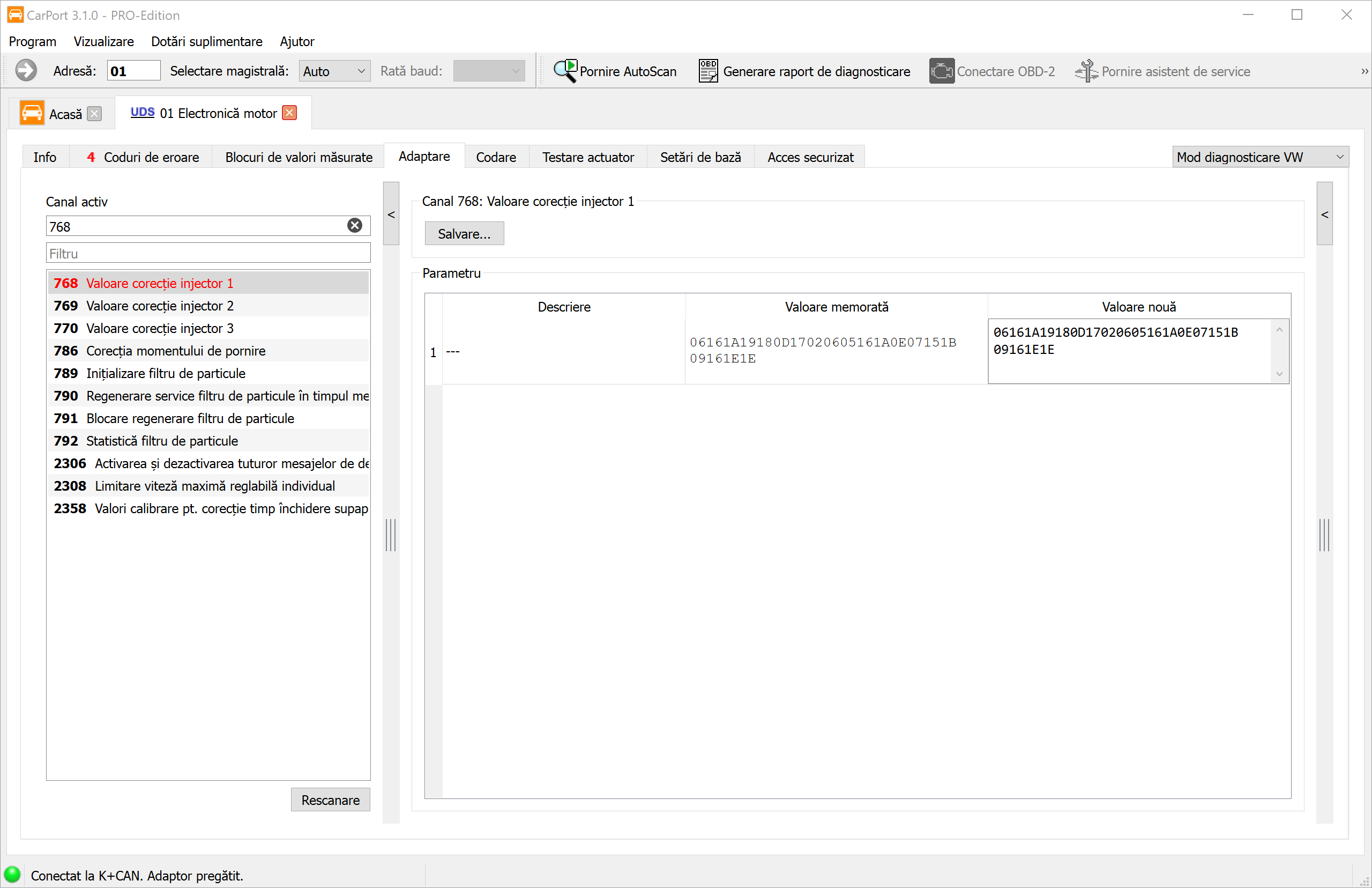

b) Ca număr Hex. În acest caz inscripția nu poate fi introdusă direct – trebuie mai întâi să o convertești caracter cu caracter în Hex (tabelul de mai jos).

Tabel de conversie (caracter inscripționat → Hex)

Fiecare caracter al codului inscripționat devine două cifre Hex (valoarea 00–1F). Literele I, O, Q, V nu apar în codul Delphi:

Cum calculezi valoarea Hex

1. Convertește fiecare caracter al codului inscripționat în cele două cifre Hex ale sale, cu ajutorul tabelului.
2. Înșiră perechile Hex într-un șir continuu de caractere.
3. Rezultatul este de două ori mai lung decât inscripția (20 de caractere → 40 de cifre Hex). Introdu-l în „Valoare nouă” a canalului corespunzător (768 = cil. 1, 769 = cil. 2 …) și apasă „Salvare…”.

Exemplu – codul inscripționat 6NTSRDP265NTE7MU9NYY produce exact valoarea Hex din captura Hex de mai sus:

Înșirate: 06161A19180D17020605161A0E07151B09161E1E

Dacă în reprezentarea Hex introduci din greșeală codul inscripționat brut, nu se potrivește nici formatul, nici suma de control – valoarea este respinsă. Conversia lipsă sau eronată este cea mai frecventă capcană la Delphi.

7. După codare

Odată cu introducerea codurilor, calculatorul resetează valorile de corecție ale injectoarelor învățate în timpul funcționării. După aceea:

1. Preluarea și verificarea valorilor: după salvare, oprește contactul, așteaptă cca. 10 secunde, pornește contactul din nou – astfel calculatorul preia valorile în siguranță. Apoi citește din nou canalele: Valoare memorată trebuie să corespundă codului introdus pentru fiecare cilindru.
2. Șterge memoria de erori – toate intrările apărute din cauza înlocuirii injectoarelor (fișe deconectate, încercări de pornire).
3. Efectuează un parcurs de adaptare: încălzește motorul și rulează în diferite regimuri de sarcină și turație (inclusiv în regim de decelerare). Astfel calculatorul învață corect noile injectoare.
4. Verifică să nu fie memorată nicio eroare nouă și ca motorul să funcționeze uniform.

O calibrare formală a cantităților minime (numită și adaptarea valorii medii a cantității, respectiv adaptarea cantității zero) se desfășoară în atelier ca funcție ghidată (de ex. în ODIS), cu motorul cald la temperatura de funcționare. CarPort nu oferă această calibrare ghidată – pentru înlocuirea obișnuită a injectoarelor este suficientă codarea urmată de un parcurs de adaptare.

8. Capcane

• Cilindru greșit: fiecare cod aparține exact canalului cilindrului în care se află injectorul. Injectoarele sau codurile inversate duc la un mers neregulat și la valori proaste ale gazelor de evacuare. De aceea notează în prealabil codul și poziția de montaj.
• Transcriere greșită a caracterelor: transcrie fiecare caracter exact. Un cod eventual valid, dar greșit (de ex. de la cilindrul vecin) este acceptat și înrăutățește funcționarea.
• Delphi fără conversie (corectă): codul inscripționat pe injectoare nu este acceptat de calculatoarele cu reprezentare Hex. Codul inscripționat trebuie mai întâi convertit cu ajutorul tabelului (secțiunea 6) și introdus ca cifre Hex.
• Lipsește accesul securizat: dacă calculatorul solicită un cod de acces, valoarea nu poate fi salvată fără acesta („Acces securizat necesar”) – deblochează mai întâi prin fila Acces securizat (secțiunea 3).
• Parcurs de adaptare uitat: fără un parcurs de adaptare, motorul poate funcționa neuniform în primii kilometri, până când s-a readaptat.
• Confundarea dieselului cu benzina: motoarele pe benzină TSI nu necesită codare (secțiunea 9) – acolo nu există câmp de introducere pentru codurile injectoarelor.
• Cădere de tensiune la scriere: asigură o tensiune de bord stabilă, altfel scrierea în calculator poate eșua.
• Mecanica: înlocuiește inelele de etanșare/șaibele de cupru, montează injectoarele cu cuplul de strângere corect și (dacă există) conectează corect bridele de fixare/conductele de retur.

9. Motoare pe benzină (EA211 / EA888): fără codare – dar cu resetarea valorilor învățate

La motoarele pe benzină TSI ale platformei MQB (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: de ex. Golf GTI/R), injectoarele nu se codează.

De ce nu este necesară codarea

• Injectoarele pe benzină nu poartă niciun cod IMA – în calculatoarele motoarelor pe benzină nu există canale de adaptare pentru datele injectoarelor.
• Calculatorul compensează singur toleranțele de fabricație și uzura: prin reglarea sondei lambda (reglarea amestecului) și prin supravegherea neuniformității funcționării – recunoaște un cilindru care iese din rând și îi ajustează automat durata de injecție.
• Mitul „trebuie învățate” provine de la diesel (unde este obligatoriu) și de la unii producători străini (de ex. BMW), care codează și motoarele pe benzină. La motoarele pe benzină VW din această clasă, acest lucru nu este prevăzut.

De ce ar trebui totuși să resetezi valorile învățate

Calculatorul a învățat de-a lungul a mii de kilometri să compenseze injectoarele vechi, uzate (inerție, cocsare). Dacă noile injectoare sunt comandate cu aceste valori de corecție extreme, motorul poate funcționa neuniform, avea smucituri, porni greu în primele ore de funcționare sau poate seta erori precum „Amestec prea bogat/prea sărac” sau „Rateuri de ardere” – până când reglează înapoi de-a lungul mai multor cicluri de rulare.

Dacă resetezi valorile învățate, sistemul pornește de la un punct zero curat, potrivit noilor injectoare. Adaptarea fină începe atunci imediat corect.

Procedură:

1. Șterge memoria de erori.
2. În calculatorul motorului (Adresa 01), la Adaptare, respectiv Setări de bază, execută intrarea pentru resetarea valorilor învățate ale sistemului de alimentare / ale formării amestecului.
3. Lasă motorul să funcționeze scurt la ralanti, apoi efectuează un tur de probă în diferite regimuri de sarcină – sistemul se readaptează atunci rapid.

⚠️ Important: la motoarele cu injecție directă de benzină (FSI), inelele de teflon ale camerei de ardere și inelele O trebuie obligatoriu înlocuite la fiecare demontare; pentru inelele de teflon sunt necesare scule speciale. Acest lucru este valabil indiferent de software.

10. Observații

• Canale lipsă: în funcție de motor și de codare, nu toate canalele sunt vizibile – acest lucru este normal și nu reprezintă o defecțiune.
• Siguranță: lucrările la sistemul common rail (presiuni de peste 2000 bar) și la injecția directă de benzină se efectuează doar cu cunoștințele de specialitate corespunzătoare.
