Многие модели VW и Audi 2000-х годов (в частности VW Passat B6/B7, VW Passat CC, VW Tiguan 5N, Audi A6 4F и Audi A8 4E) имеют на задней оси электрический стояночный тормоз (EPB) с собственным блоком управления 53 Стояночный тормоз, который работает по протоколу KWP2000: в каждом заднем тормозном суппорте установлен серводвигатель, который через шпиндель в тормозном поршне затягивает стояночный тормоз. Прежде чем менять задние тормозные колодки, ты должен отвести этот шпиндель назад с помощью диагностики – иначе при вдавливании поршня ты будешь работать против механики и повредишь серводвигатель или шпиндель в суппорте.
В CarPort ты делаешь это в блоке управления 53 Стояночный тормоз через Базовые настройки с помощью трёх блоков:
| Блок | Функция |
|---|---|
| 007 | Открытый стояночный тормоз – шпиндели отводятся назад, поршни освобождаются |
| 006 | Закройте стояночный тормоз – тормоз снова затягивается после замены колодок |
| 010 | Функциональный тест – стояночный тормоз открывается и закрывается 3 раза, при этом запоминается положение новых колодок (калибровка) |
Диагностическая процедура нужна только для задней оси. Передние колодки ты меняешь обычным способом без диагностического прибора.
1. Предварительные условия
- Диагностический интерфейс подключён (строка состояния внизу показывает, например, «Подключено к K+CAN. Адаптер готов.»)
- Зажигание включено, двигатель выключен
- Зарядное устройство подключено (см. врезку ниже)
- Стояночный тормоз отпущен (контрольная лампа не горит) – с затянутым стояночным тормозом базовую настройку запустить нельзя. Чтобы отпустить его кнопкой, на этих автомобилях нужно нажать педаль тормоза.
- Автомобиль надёжно поднят или на подъёмнике, задние колёса сняты
⚠️ Почему зарядное устройство обязательно: в течение всей процедуры зажигание длительное время остаётся включённым – блоки управления, свет и вентиляторы потребляют при этом много тока, а генератор не подзаряжает. К этому добавляются и сами серводвигатели: при перемещении они потребляют много тока, а когда они доходят до упора – при открытии полностью назад, при закрытии с полным усилием затяжки – на обоих суппортах одновременно возникают кратковременные пики нагрузки. Блоку управления 53 для базовой настройки требуется не менее 12,0 вольт бортового напряжения, и он очень чувствителен к пониженному напряжению: если напряжение проседает, процесс может прерваться, будут сохранены ошибки, стояночный тормоз в худшем случае останется висеть в открытом положении – а в крайнем случае может пострадать даже блок управления. Поэтому перед запуском подключи зарядное устройство и оставь его подключённым до конца замены колодок.

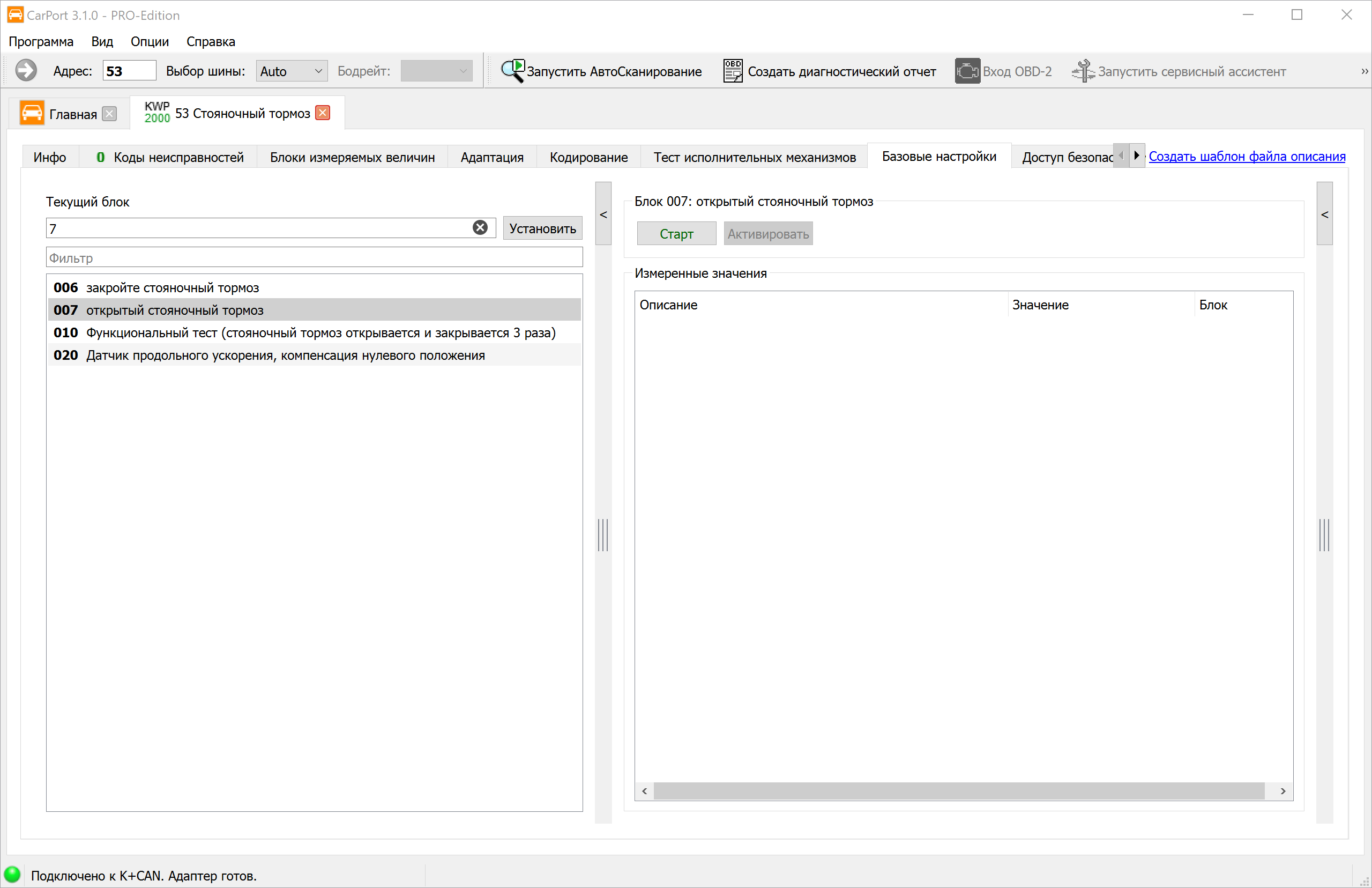

2. Открытый стояночный тормоз (Блок 007)
- Выбери блок управления 53 – Стояночный тормоз.
- Перейди на вкладку Базовые настройки.
- Введи в поле Текущий блок значение
7(или выбери в списке 007 открытый стояночный тормоз) и нажми Установить. - Нажми Старт.
Серводвигатели теперь с характерным звуком отводятся назад и освобождают поршни.
⚠️ Подожди 30 секунд: после того как серводвигатели затихнут, подожди не менее 30 секунд, прежде чем выполнять следующий шаг. Из-за проблемы с прошивкой блок управления на некоторых автомобилях может быть повреждён, если продолжить слишком рано. Это время ожидания действует после каждого из трёх блоков (007, 006 и 010).
Важно: поршни при этом сами по себе не отводятся назад. Серводвигатель лишь отводит шпиндель внутри и освобождает поршень – вдавить его назад ты должен затем сам (шаг 3).
3. Замена колодок
Для работы можно выключить зажигание – серводвигатели остаются в открытом положении. Оставь зарядное устройство подключённым.
- Вдави тормозной поршень с помощью инструмента для возврата поршня прямо назад – не поворачивай! В отличие от суппортов с механическим ручным тормозом, поршень EPB только вдавливается; шпиндель ты ведь уже отвёл назад с помощью диагностики.
- Следи при этом за уровнем тормозной жидкости в расширительном бачке: при вдавливании уровень поднимается. Если жидкость доливали в промежутке, бачок может перелиться – при необходимости заранее откачай немного (тормозная жидкость разъедает лак).
- Замени колодки (и при необходимости диски) как обычно.
⚠️ Никогда не нажимай кнопку стояночного тормоза и не запускай базовую настройку, пока тормоз разобран или колодки сняты! Шпиндели пойдут вхолостую либо выдавят поршень без колодок – опасность травмы и повреждения. Все три блока можно запускать только с полностью установленными колодками и суппортами.
4. Создание тормозного давления
После сборки несколько раз нажми на педаль тормоза, пока она не станет твёрдой и не начнёт оказывать сопротивление. Только тогда поршни с новыми колодками прижмутся к диску – это условие для следующего шага.

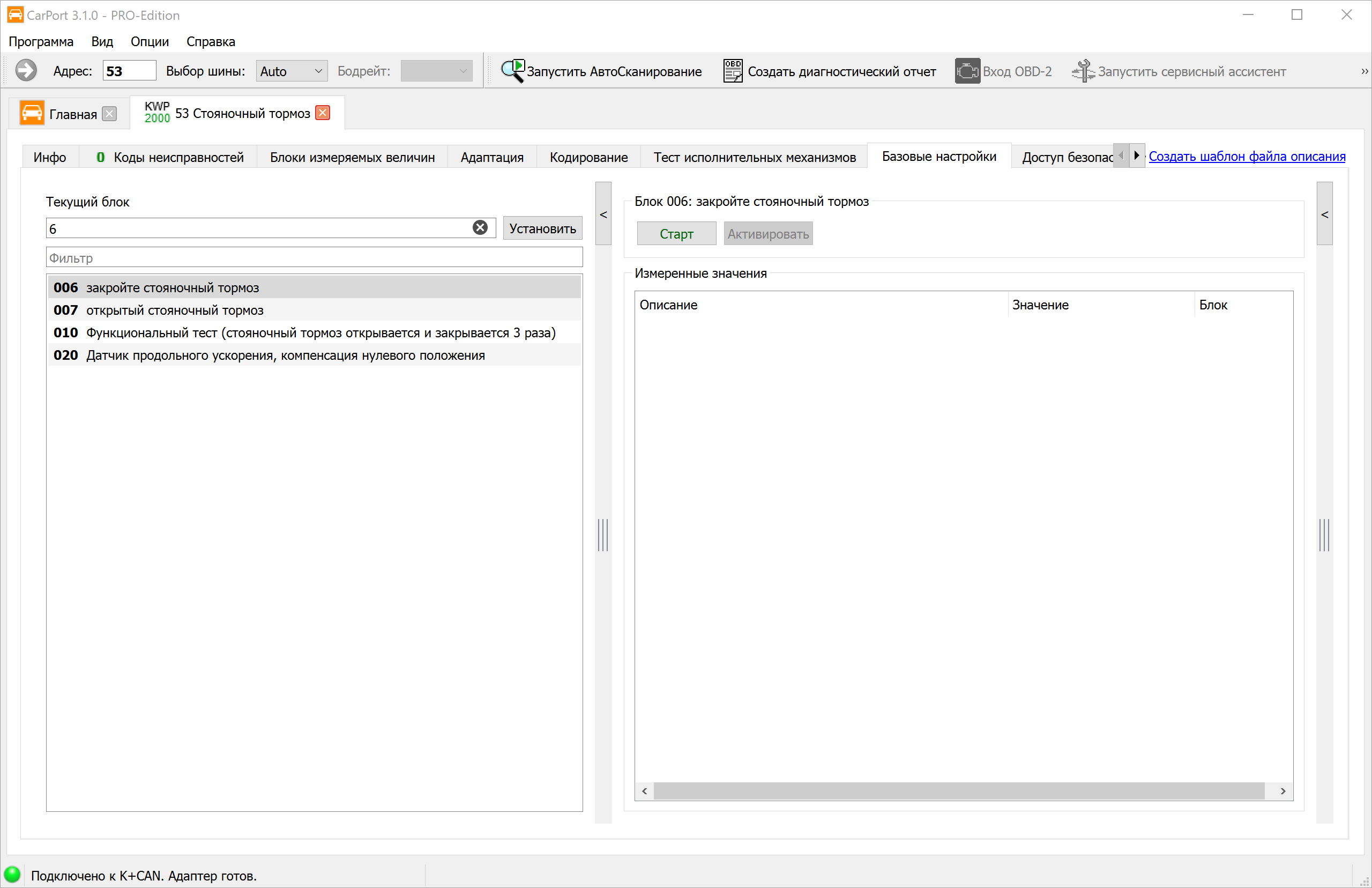

5. Закройте стояночный тормоз (Блок 006)
- Снова включи зажигание и заново открой 53 – Стояночный тормоз → Базовые настройки.
- Введи в поле Текущий блок значение
6(или выбери 006 закройте стояночный тормоз) и нажми Установить. - Нажми Старт и подожди, пока серводвигатели не закончат, – затем снова пауза 30 секунд.
В отличие от более новых автомобилей (например, платформы MQB, где выход из режима замены колодок сразу выполняет и калибровку), замена колодок здесь ещё не завершена: далее следует функциональный тест как отдельный шаг калибровки.
6. Калибровка: Функциональный тест (Блок 010)
- Введи в поле Текущий блок значение
10(или выбери 010 Функциональный тест (стояночный тормоз открывается и закрывается 3 раза)) и нажми Установить. - Нажми Старт.
Стояночный тормоз теперь открывается и закрывается 3 раза подряд. С помощью этих циклов затяжки/отпускания блок управления проверяет работу серводвигателей и запоминает положение новых колодок – только после этого усилие затяжки и ходы снова соответствуют норме. Здесь тоже подожди после последнего цикла 30 секунд, прежде чем продолжать.
7. Проверка результата
- Проверь память неисправностей блока управления 53 и при необходимости очисти её. После правильно выполненной процедуры коды неисправностей больше не должны появляться.
- Несколько раз задействуй стояночный тормоз кнопкой при нажатой педали тормоза: затянуть и снова отпустить. Контрольные лампы после этого должны погаснуть.
- Перед первой поездкой ещё раз несколько раз нажми на педаль тормоза, пока она не станет твёрдой.
8. Примечания
- Правило 30 секунд: после каждого блока (007, 006, 010) продолжай только тогда, когда серводвигатели молчат не менее 30 секунд, – иначе при некоторых версиях прошивки блока управления возможно его повреждение.
- Сначала отпусти стояночный тормоз: если при запуске блока 007 стояночный тормоз ещё затянут, базовую настройку выполнить нельзя. Сначала отпусти, затем запускай.
- Прерывание из-за пониженного напряжения: если процесс прерывается, заряди аккумулятор или подключи зарядное устройство, очисти память неисправностей и повтори процедуру с шага 2.
- Блок 020 не относится к замене колодок: компенсация нулевого положения датчика продольного ускорения нужна только после замены блока управления или датчика и должна выполняться на ровной поверхности.
- Приработка: первые примерно 200 км обкатывай новые колодки бережно и избегай ненужных резких торможений, чтобы колодки и диски притёрлись друг к другу.
- Только задняя ось: блоки 006/007/010 касаются исключительно задних суппортов с серводвигателями EPB.
