Автомобили MQB (в частности VW Golf 7 или Audi A3 8V) имеют на задней оси электрический стояночный тормоз (EPB): в каждом заднем тормозном суппорте установлен серводвигатель, который через шпиндель в тормозном поршне затягивает стояночный тормоз. Прежде чем менять задние тормозные колодки, ты должен отвести этот шпиндель назад с помощью диагностики – иначе при вдавливании поршня ты будешь работать против механики и повредишь серводвигатель или редуктор в суппорте.
В CarPort ты делаешь это в блоке управления 03 Электроника тормозной системы через Базовые настройки с помощью двух блоков:
| Блок | Функция |
|---|---|
| 929 | Вход в режим замены колодок – шпиндели отводятся назад, поршни освобождаются |
| 928 | Выход из режима замены колодок – тормоз затягивается и запоминает новое положение колодок |
Режим замены колодок нужен только для задней оси. Передние колодки ты меняешь обычным способом без диагностического прибора.
1. Предварительные условия
- Диагностический интерфейс подключён (строка состояния внизу показывает, например, «Подключено к K+CAN. Адаптер готов.»)
- Зажигание включено, двигатель выключен
- Зарядное устройство подключено (см. врезку ниже)
- Стояночный тормоз отпущен (контрольная лампа не горит)
- Автомобиль надёжно поднят или на подъёмнике, задние колёса сняты
⚠️ Почему зарядное устройство обязательно: в течение всей процедуры зажигание длительное время остаётся включённым – блоки управления, свет и вентиляторы потребляют при этом много тока, а генератор не подзаряжает. К этому добавляются и сами серводвигатели: при перемещении они потребляют много тока, а когда они доходят до упора – при запуске полностью назад, при завершении с полным усилием затяжки –, на обоих суппортах одновременно возникают кратковременные пики нагрузки. Система EPB чувствительна к пониженному напряжению: если напряжение проседает во время базовой настройки, процесс может прерваться, будут сохранены ошибки, а стояночный тормоз в худшем случае останется в открытом положении. Поэтому перед запуском подключи зарядное устройство и оставь его подключённым до конца замены колодок.

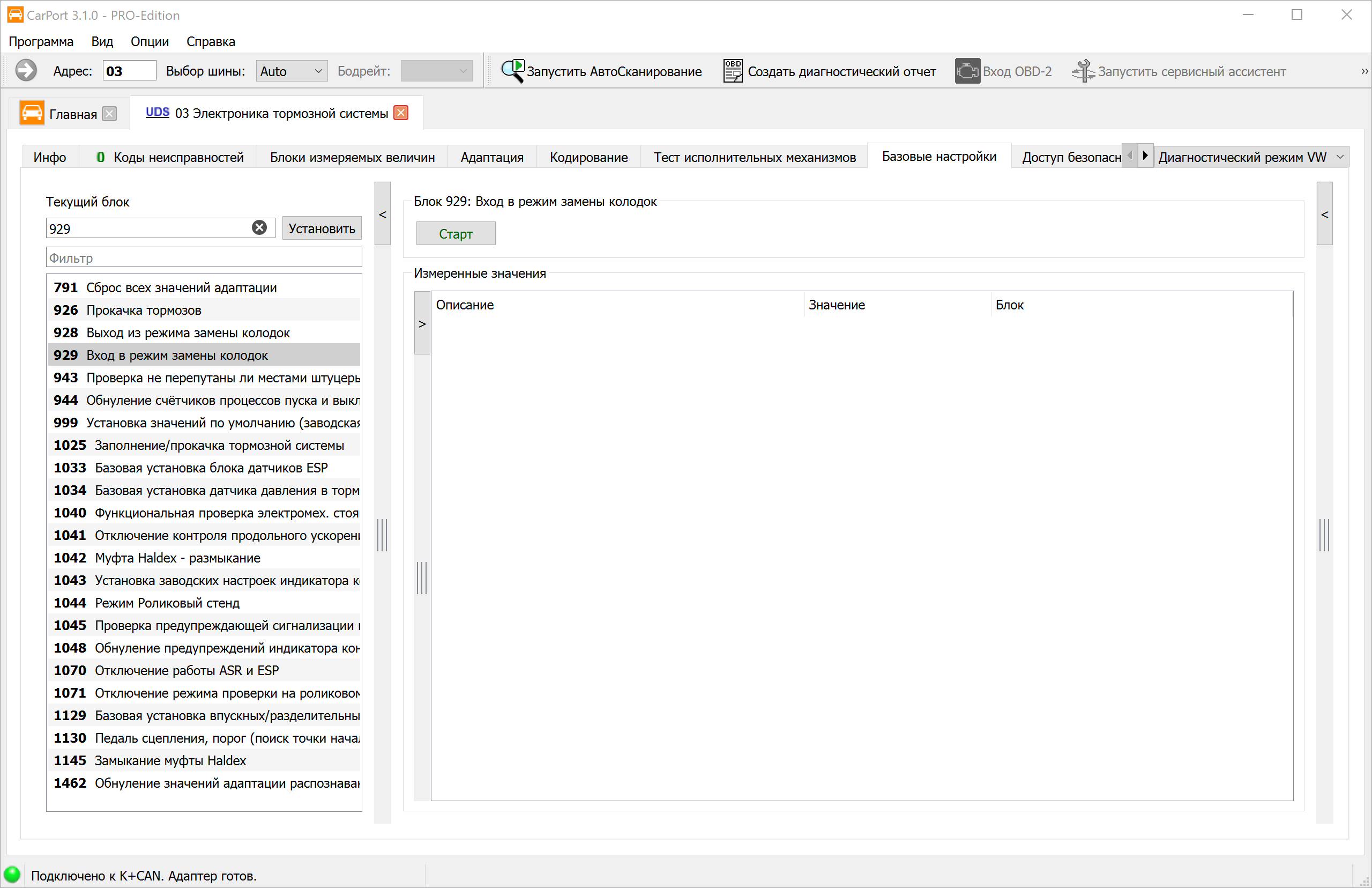

2. Вход в режим замены колодок (Блок 929)
- Выбери блок управления 03 – Электроника тормозной системы.
- Перейди на вкладку Базовые настройки.
- Введи в поле Текущий блок значение
929(или выбери в списке 929 Вход в режим замены колодок) и нажми Установить. - Нажми Старт.
Серводвигатели теперь с характерным звуком отводятся назад. Подожди, пока звуки не прекратятся (после этого для надёжности ещё около 30 секунд), прежде чем работать с тормозами.
Важно: поршни при этом сами по себе не отводятся назад. Серводвигатель лишь отводит шпиндель внутри и освобождает поршень – вдавить его назад ты должен затем сам (шаг 3).
3. Замена колодок
Для работы можно выключить зажигание – режим замены колодок остаётся активным. Оставь зарядное устройство подключённым.
- Вдави тормозной поршень с помощью инструмента для возврата поршня прямо назад – не поворачивай! В отличие от суппортов с механическим ручным тормозом, поршень EPB только вдавливается.
- Следи при этом за уровнем тормозной жидкости в расширительном бачке: при вдавливании уровень поднимается. Если жидкость доливали в промежутке, бачок может перелиться – при необходимости заранее откачай немного (тормозная жидкость разъедает лак).
- Замени колодки (и при необходимости диски) как обычно.
⚠️ Никогда не нажимай кнопку стояночного тормоза, пока режим замены колодок активен или колодки сняты! Шпиндели пойдут вхолостую либо выдавят поршень без колодок – опасность травмы и повреждения.
4. Создание тормозного давления
После сборки несколько раз нажми на педаль тормоза, пока она не станет твёрдой и не начнёт оказывать сопротивление. Только тогда поршни с новыми колодками прижмутся к диску – это условие для следующего шага.

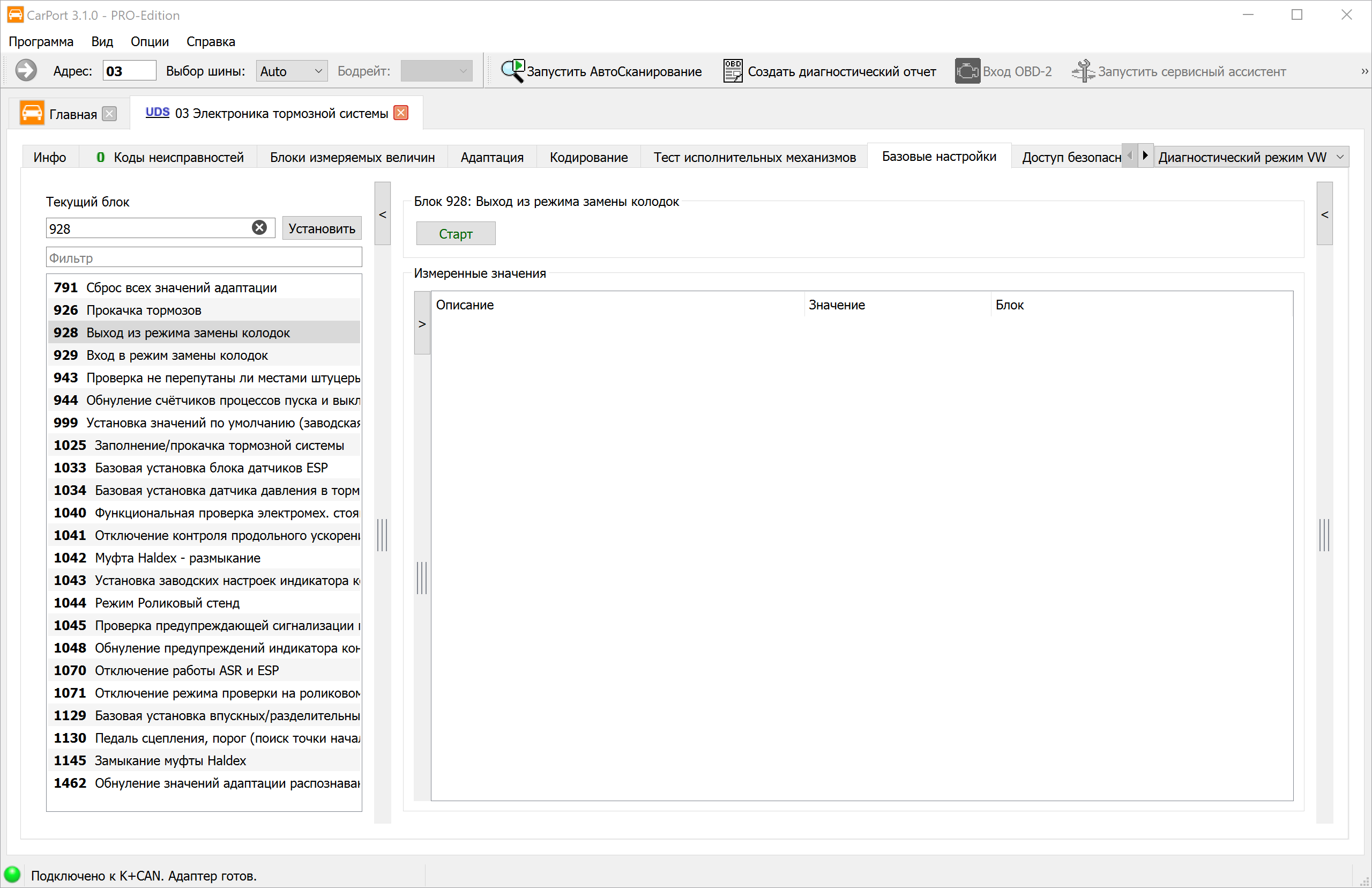

5. Выход из режима замены колодок (Блок 928)
- Снова включи зажигание и заново открой 03 – Электроника тормозной системы → Базовые настройки.
- Введи в поле Текущий блок значение
928(или выбери 928 Выход из режима замены колодок) и нажми Установить. - Нажми Старт и подожди, пока серводвигатели не закончат.
Калибровка здесь уже включена: при завершении стояночный тормоз с характерным звуком затягивается, снова открывается и затягивается повторно. С помощью этого цикла затяжки/отпускания блок управления запоминает положение новых колодок. Отдельная калибровочная базовая настройка на автомобилях MQB не нужна – в отличие от более старых систем EPB (например, Passat 3C с собственным блоком управления 53), которые после закрытия требовали ещё и отдельной функциональной проверки.
6. Проверка результата
- Нажми кнопку стояночного тормоза несколько раз при нажатой педали тормоза: затянуть и снова отпустить. Контрольные лампы после этого должны погаснуть.
- Проверь память неисправностей блока управления 03 и при необходимости очисти её. Запись вроде «Режим замены колодок активен» во время процесса является нормальной и исчезает после завершения и цикла стояночного тормоза.
- Перед первой поездкой ещё раз несколько раз нажми на педаль тормоза, пока она не станет твёрдой.
7. Примечания
- Сначала отпусти стояночный тормоз: если при запуске блока 929 стояночный тормоз ещё затянут, базовая настройка прерывается. Сначала отпусти, затем запускай.
- Прерывание из-за пониженного напряжения: если процесс прерывается, зарядите аккумулятор или подключи зарядное устройство, очисти память неисправностей и повтори процедуру с шага 2.
- Приработка: первые примерно 200 км обкатывай новые колодки бережно и избегай ненужных резких торможений, чтобы колодки и диски притёрлись друг к другу.
- Только задняя ось: блоки 928/929 касаются исключительно задних суппортов с серводвигателями EPB.
