Система рециркуляции отработавших газов (EGR) возвращает часть отработавших газов обратно во впускной тракт. Охлаждённый, бедный кислородом отработавший газ снижает пиковую температуру сгорания и тем самым выброс оксидов азота (NOₓ). Закоксованные или заклинившие компоненты EGR приводят к потере мощности, аварийному режиму, повышенному расходу, чёрному дыму и записям об ошибках вроде «ошибка регулирования рециркуляции ОГ».
На MQB-дизелях диагностику EGR в CarPort ты запускаешь через базовые настройки блока управления 01 – Электроника двигателя. Там – в зависимости от двигателя и версии ПО – доступны несколько процедур: активные функциональные проверки, адаптации (заучивание адаптивных значений) и ручные проверки отдельных исполнительных механизмов.
⚠️ Эта инструкция объясняет, что делает каждая отдельная процедура EGR. Выполняй адаптации и проверки только при наличии конкретного повода (замена детали, очистка, сохранённая ошибка) – не «на всякий случай».
1. EGR высокого и низкого давления – в чём разница
Современные MQB-TDI (напр. EA288, Euro 6) часто имеют два раздельных контура EGR, которые блок управления комбинирует в зависимости от рабочей точки. У каждого свои клапаны, охладители и базовые настройки.
| EGR высокого давления (ВД-EGR) | EGR низкого давления (НД-EGR) | |
|---|---|---|
| Отбор отработавших газов | до турбины (горячий отработавший газ прямо из выпускного коллектора) | после сажевого фильтра (очищенный, более холодный отработавший газ) |
| Подача | после дроссельной заслонки во впускной коллектор | до компрессора (вход турбонагнетателя) |
| Путь / реакция | короткий, быстрое регулирование | длинный, более равномерное подмешивание |
| Область действия | прежде всего прогрев и низкая/средняя нагрузка | прежде всего более высокая нагрузка и обороты |
| Особенность | нефильтрованный, содержащий сажу отработавший газ → склонен к закоксовыванию клапана и охладителя | фильтрованный отработавший газ → меньше загрязнения во впускном тракте, меньший проигрыш по расходу |
| Дополнительные компоненты | клапан EGR, охладитель EGR с байпасом | клапан НД-EGR, заслонка ОГ (создаёт перепад давления), датчик перепада давления, охладитель НД-EGR |
Коротко: EGR высокого давления реагирует быстро и покрывает прогрев и нижнюю область нагрузки, но сильнее закоксовывается. EGR низкого давления использует уже отфильтрованный отработавший газ за DPF, работает чище и экономичнее и берёт на себя прежде всего более высокую область нагрузки. Чтобы она работала, ей нужны заслонка ОГ для создания необходимого перепада давления и датчик перепада давления для измерения возвращаемого количества.
2. Обзор важных базовых настроек
В списке блоков базовых настроек ты найдёшь процедуры EGR. Какие из них видны, зависит от двигателя, версии ПО и комплектации (не у каждого двигателя есть EGR низкого давления).

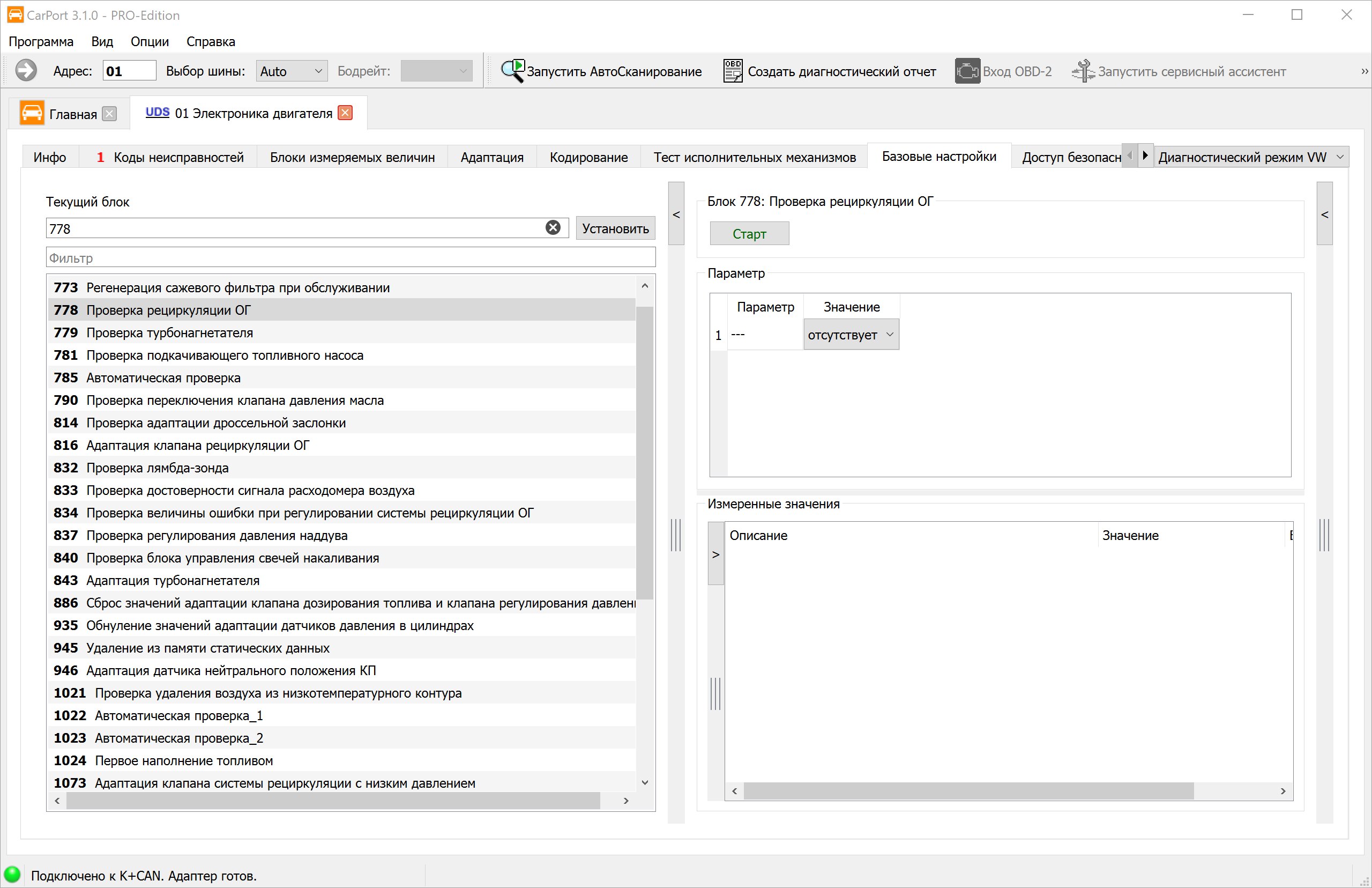

| Блок | Базовая настройка | Назначение |
|---|---|---|
| 778 | Проверка рециркуляции ОГ | Активный функциональный тест контура EGR |
| 816 | Адаптация клапана рециркуляции ОГ | Заново заучивает крайние положения клапана EGR |
| 834 | Проверка величины ошибки при регулировании системы рециркуляции ОГ | Проверяет, совпадают ли заданная и фактическая степень EGR |
| 1073 | Адаптация клапана системы рециркуляции с низким давлением | Заново заучивает крайние положения клапана НД-EGR |
| 1075 | Адаптация заслонки ОГ | Заново заучивает крайние положения заслонки ОГ |
| 1076 | Адаптация датчика перепада давления системы рециркуляции ОГ низкого давления | Референцирует нулевую точку датчика перепада давления НД-EGR |
| 1088 | Выполняемая вручную проверка клапана сист. рец. с низким давл. | Управляемое пользователем задействование для проверки подвижности |
| 1089 | Выполняемая вручную проверка заслонки ОГ | Управляемое пользователем задействование заслонки ОГ |
| 1245 | Автоматическая проверка фильтра низкого давления системы рециркуляции ОГ | Проверка фильтра НД-EGR под управлением блока |
Проверка vs. адаптация vs. ручная проверка: Проверка лишь устанавливает, работает ли деталь (результат пройдено/не пройдено), не изменяя адаптивные значения навсегда. Адаптация, напротив, целенаправленно меняет адаптивные значения блока управления (напр. крайние положения после замены). Ручная проверка оставляет задействование тебе, чтобы ты сам мог наблюдать движение.
🔧 Правило по состоянию двигателя – работает двигатель или нет?
- Проверки (блоки 778, 834, 1245) выполняются при работающем, прогретом двигателе на холостом ходу. Блок управления активно задействует клапан и измеряет реакцию (напр. массу воздуха) – для этого нужен реальный поток отработавших газов или воздуха. При проверке клапан EGR попеременно открывается и закрывается; масса воздуха при этом должна измеримо реагировать.
- Адаптации (блоки 816, 1073, 1075, 1076) и ручные проверки (блоки 1088, 1089) выполняются при включённом зажигании и заглушённом двигателе. Крайние положения или нулевая точка датчика заучиваются без потока отработавших газов, исполнительный механизм перемещается и наблюдается без сгорания. Обеспечь при этом стабильное напряжение бортовой сети (ориентировочно около 12,5 В).
⚠️ Не перепутай: блок
1076«Адаптация датчика перепада давления системы рециркуляции ОГ низкого давления» относится к датчику контура EGR низкого давления – не к датчику перепада давления DPF. За работы с сажевым фильтром отвечает другой блок.
3. Условия
- Диагностический интерфейс подключён (в строке состояния внизу отображается, например, «Подключено к … Адаптер готов.»)
- Блок управления 01 – Электроника двигателя открыт, вкладка Базовые настройки
- Выполненная работа завершена (клапан/охладитель очищен или заменён, разъёмы и шланги сидят герметично)
- Состояние двигателя в зависимости от процедуры (см. правило в разделе 2): активные проверки при работающем, прогретом двигателе на холостом ходу, адаптации и ручные проверки при включённом зажигании, заглушённом двигателе. Блок управления задаёт условие и прерывает процесс, если оно не выполнено
- Стабильное напряжение бортовой сети (при необходимости подключи зарядное устройство)
- Память неисправностей блока управления двигателем предварительно считать и после устранения причины очистить
4. Проверка рециркуляции ОГ
Проверка рециркуляции ОГ (блок 778) – это активный функциональный тест, а не процесс заучивания. Выполняется при работающем, прогретом двигателе на холостом ходу – только тогда есть реальный поток отработавших газов и воздуха, реакцию которого можно измерить. После нажатия Старт блок управления целенаправленно задействует клапан EGR – открывает и закрывает его – и при этом наблюдает реакцию остальной сенсорики, прежде всего массу воздуха (расходомер воздуха):
- Если клапан открывается, возвращаемый отработавший газ поступает во впускной тракт и вытесняет свежий воздух – измеренная масса воздуха должна измеримо упасть.
- Если клапан снова закрывается, масса воздуха возрастает обратно.
Если масса воздуха реагирует как ожидается, контур EGR считается исправным. Если реакция отсутствует или слишком мала, это указывает на заклинивший, закоксованный или негерметичный клапан, забитые каналы или неисправный привод. Результат блок управления сообщает как пройдено / не пройдено; адаптивные значения при этом навсегда не меняются.
Дополнительно блок 834 «Проверка величины ошибки при регулировании системы рециркуляции ОГ» проверяет, соответствует ли фактически возвращённое количество затребованному блоком управления – слишком большое отклонение является классической причиной ошибки «ошибка регулирования рециркуляции ОГ».
5. Адаптация клапана рециркуляции ОГ
Адаптация клапана рециркуляции ОГ (блок 816) – это процесс заучивания, выполняется при включённом зажигании и заглушённом двигателе (стабильное напряжение бортовой сети, ориентировочно около 12,5 В): блок управления выводит клапан EGR на его механические концевые упоры (полностью закрыт и полностью открыт) и сохраняет соответствующие значения положения датчика положения как новые адаптивные значения. Поскольку здесь не измеряется реакция потока отработавших газов, двигатель при этом может – и должен – стоять.
Так регулирование снова точно знает, какое значение управления соответствует какому реальному положению клапана. Адаптация нужна прежде всего:
- после замены клапана EGR,
- после очистки клапана (изменённое трение/крайнее положение из-за удалённых отложений),
- когда ошибка указывает на неправдоподобное положение клапана или отсутствующую базовую настройку.
Без этой адаптации блок управления рассчитывает со старыми значениями положения – регулирование становится неточным, степень EGR больше не соответствует, и грозят новые ошибки регулирования. В отличие от проверки из шага 4, адаптация навсегда меняет сохранённые адаптивные значения.
Для контура низкого давления соответствующие адаптации существуют как отдельные блоки: 1073 (клапан НД-EGR), 1075 (заслонка ОГ) и 1076 (датчик перепада давления).
6. Выполняемая вручную проверка клапана EGR низкого давления
Выполняемая вручную проверка клапана сист. рец. с низким давл. (блок 1088) позволяет тебе задействовать клапан НД-EGR вместо того, чтобы оставлять процесс только блоку управления. Выполняется при включённом зажигании и заглушённом двигателе, чтобы исполнительный механизм можно было безопасно прогнать и наблюдать без потока отработавших газов. Ты задаёшь положение (открыть/закрыть или пошагово) и наблюдаешь обратную связь по положению и движение клапана.
Цель – механическая проверка подвижности: клапан EGR низкого давления стоит в потоке отработавших газов за DPF и может из-за отложений сажи двигаться туго или заклинить. При ручной проверке ты распознаёшь:
- следует ли клапан команде задействования чисто и полностью,
- застревает ли, заедает или реагирует с задержкой в каком-либо месте,
- соответствует ли обратная связь по положению заданному положению.
Так можно целенаправленно оценить, исправен ли ещё клапан, нужно ли его очистить или заменить – прежде чем проводить адаптацию или без нужды менять деталь. Для заслонки ОГ такая же ручная проверка есть в блоке 1089; 1245, напротив, проверяет фильтр НД-EGR автоматически (под управлением блока).
7. Проверь результат
- Очисти память неисправностей и считай её заново – не должно быть сохранено ни одной новой ошибки EGR (регулирование, положение клапана, перепад давления).
- Проверь в блоках измеряемых величин правдоподобность важных для EGR значений, напр. заданную и фактическую степень EGR, массу воздуха и положение клапана. При закрытом клапане масса воздуха должна соответствовать потребности в свежем воздухе.
- Сделай короткую пробную поездку – по возможности с подключённой диагностикой – через разные точки нагрузки и проконтролируй, что EGR регулирует чисто и ошибка не повторяется.
8. Подводные камни и замечания
- Сначала устрани причину: адаптация и проверка предполагают механически исправную деталь. Закоксованный, заклинивший клапан заучиванием не освобождается – сначала очистить/заменить, затем адаптировать.
- Выбери правильный контур: EGR высокого и низкого давления имеют раздельные клапаны и блоки. Проверь сначала, какой контур затронут, и выбери подходящий блок (778/816 для ВД, 1073/1075/1076/1088/1089/1245 для НД).
- Соблюдай последовательность: обычно имеет смысл вручную/проверить → очистить или заменить → адаптировать → проверить снова. Адаптация до ремонта заучивает лишь плохое состояние.
- Условия задаёт блок управления: какие значения отображаются и какие предпосылки (двигатель заглушён/работает, температура, напряжение) действуют, задаёт блок управления; при невыполненных условиях процедура не запускается.
- Не перепутай датчик перепада давления: датчик перепада давления НД-EGR (блок
1076) не является датчиком перепада давления DPF – следи за правильным контуром и номером детали. - Отсутствующие блоки: в зависимости от двигателя, версии ПО и кодировки не все блоки видны или названы немного иначе – это нормально и не является ошибкой. Если у двигателя нет EGR низкого давления, соответствующие блоки полностью отсутствуют.
