После работ на сажевом фильтре дизеля (DPF) необходимо заново адаптировать измеренное значение сажи в CarPort, чтобы блок управления двигателем снова рассчитывал с учётом реального состояния фильтра или датчика.
Эта инструкция используется в следующих сценариях:
- Сажевый фильтр (DPF) заменён — новый фильтр практически без сажи; измеренное значение сажи нужно заново привязать.
- Сажевый фильтр (DPF) очищен — после очистки фильтр (почти) без сажи; старое, высокое значение сажи больше не подходит.
- Датчик перепада давления DPF заменён — новый датчик минимально отличается по нулевой точке от старого; измеренное значение сажи заново привязывается к новому датчику.
Во всех трёх случаях порядок действий одинаков: в базовых настройках выполнить блок «Новая адаптация измер. значения степени заполнения саж. фильтра».
Датчик перепада давления на сажевом фильтре дизеля (DPF) измеряет разность давлений до и после фильтра. Чем больше сажи отложилось, тем выше сопротивление потоку и тем больше перепад давления. Из этого значения блок управления двигателем выводит измеренное значение сажи и постоянно сравнивает его с расчётным модельным значением (по нагрузке, оборотам, массе воздуха, температуре ОГ и расходу).
1. Зачем адаптировать?
- Датчик перепада давления даёт контрольную величину для степени заполнения сажей. Блок управления сравнивает измеренное значение сажи (из перепада давления) с расчётным модельным значением.
- После замены фильтра или очистки фильтра фильтр реально (почти) без сажи — сохранённое, высокое значение сажи больше не подходит и должно быть заново привязано к низкому стартовому значению.
- После замены датчика новый датчик минимально отличается по нулевой точке от старого; благодаря адаптации измеренное значение сажи заново привязывается к новому датчику.
- Без адаптации грозят более частые регенерации с повышенным расходом и разжижением масла или — в обратном случае — перегрузка DPF с потерей мощности и загоранием контрольной лампы двигателя.
⚠️ Не перепутай: блок
1076«Адаптация датчика перепада давления НД-EGR» относится к другому датчику (тракт НД-EGR, низкого давления) и для датчика перепада давления DPF не является правильным блоком.
2. Условия
- Диагностический интерфейс подключён (в строке состояния внизу отображается, например, «Подключено к … Адаптер готов.»)
- Выполненная работа завершена: установлен новый или очищенный фильтр либо смонтирован новый датчик; шланги давления и разъём сидят правильно и герметично
- Зажигание вкл., двигатель выкл. — без потока ОГ на датчике нет перепада давления, чтобы нулевая точка была зафиксирована корректно
- Стабильное напряжение бортовой сети (при необходимости подключи зарядное устройство)
- Предварительно очисти память неисправностей блока управления двигателем

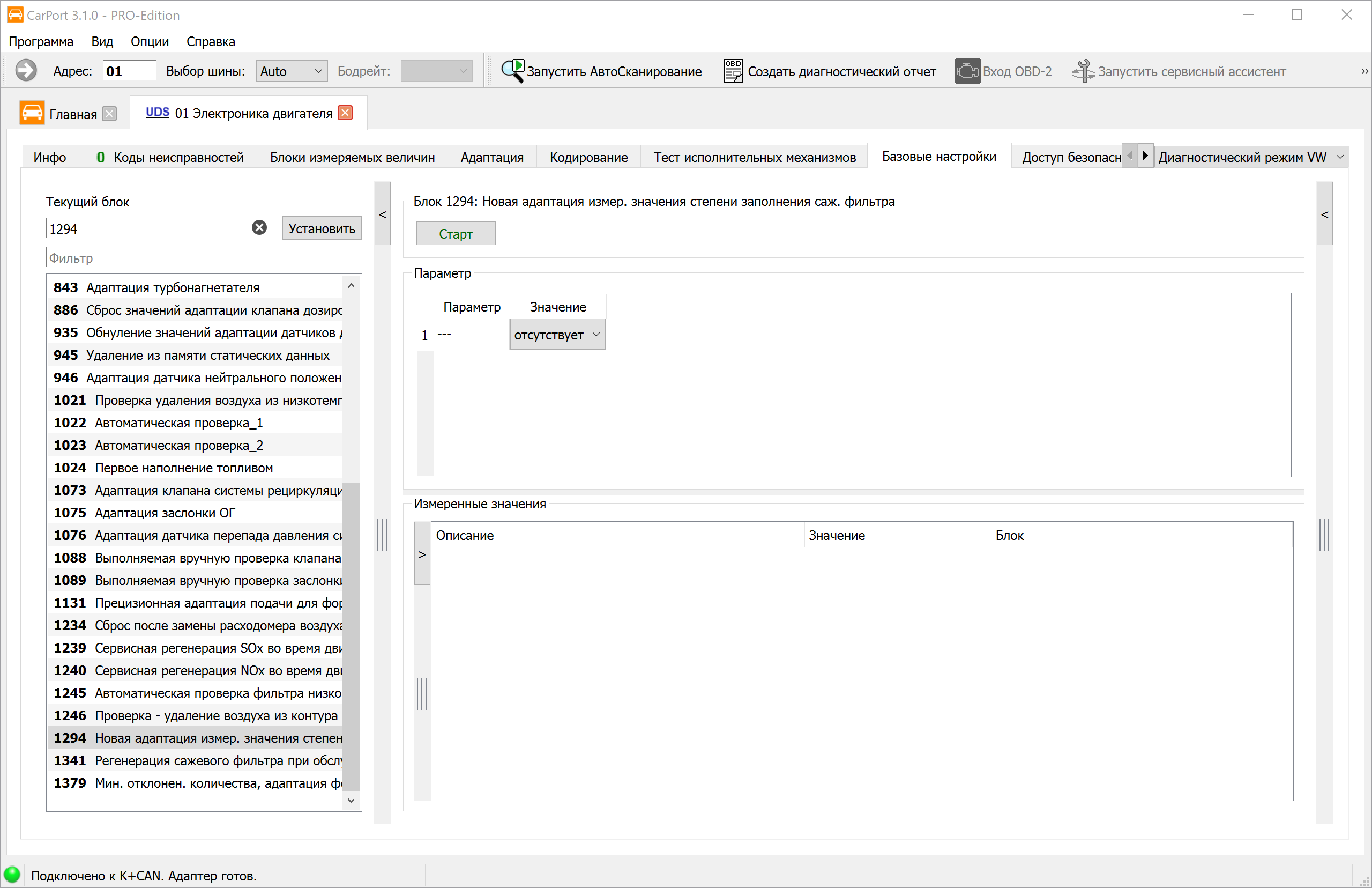

3. Открой базовые настройки и выбери блок
- Выбери блок управления 01 — Электроника двигателя.
- Перейди на вкладку Базовые настройки.
- Выбери пункт «Новая адаптация измер. значения степени заполнения саж. фильтра».
Примечание: в зависимости от двигателя и версии ПО нумерация блоков может немного отличаться. Определяющим является блок «Новая адаптация измер. значения степени заполнения саж. фильтра».
4. Запусти адаптацию
- Нажми справа вверху Старт.
- Блок управления выполняет адаптацию. В области Измеренные значения ты видишь ход процесса — дождись, пока статус сообщит завершено или успешно.
- Затем выключи зажигание (выкл.) и подожди минимум 10 секунд, чтобы блок управления надёжно принял значения.
💡 Если необходимые условия не выполнены (например, двигатель работает, напряжение слишком низкое), блок управления прерывает базовую настройку. Создай условия из шага 2 и запусти заново.
5. Проверь результат
- Очисти память неисправностей и считай её заново — не должно быть зафиксировано ни одной новой ошибки перепада давления или DPF.
- Проверь в блоках измеряемых величин правдоподобность измеренной и расчётной массы сажи. При заглушённом двигателе перепад давления должен быть близок к 0.
- Сделай короткую пробную поездку — по возможности с подключённой диагностикой — и проконтролируй, что значения давления правдоподобны в разных точках нагрузки и ошибка не повторяется.
6. Фон: измеренное vs. модельное значение сажи
Блок управления знает степень заполнения DPF по двум независимым друг от друга путям:
- Измеренное значение сажи: рассчитывается из перепада давления (датчик перепада давления G505) и объёмного расхода ОГ. Именно это значение напрямую зависит от датчика и заново адаптируется блоком 1294.
- Модельное значение сажи: вычисляется расчётным путём из рабочих данных (обороты, нагрузка, количество впрыска, температура) — независимо от датчика.
Если оба значения слишком сильно расходятся, блок управления сообщает об ошибке. Повторная адаптация обеспечивает, что измеренное значение снова соответствует реальному состоянию фильтра и датчика.
7. Замечания
- Проверь шланги и разъём: частая причина ошибки — не сам датчик, а засаженные, переломленные или негерметичные шланги давления либо корродированный разъём. Проверь их при замене.
- Регенерация — когда имеет смысл? Одна лишь замена датчика не меняет фактическую степень заполнения сажей; сервисная/аварийная регенерация имеет смысл только тогда, когда фильтр действительно заполнен. После замены или очистки фильтра, напротив, фильтр реально (почти) пуст — здесь речь идёт только о повторной привязке измеренного значения сажи, а не о регенерации.
- Правильный датчик: датчик перепада давления DPF — это не датчик перепада
давления НД-EGR (блок
1076) и не датчик давления ОГ — обращай внимание на подходящий номер детали. - Условия задаёт блок управления: какие значения отображаются и какие предпосылки действуют, задаёт блок управления; при невыполненных условиях процедура не запускается.
- Ошибка появляется снова? Проверь шланги давления (трещины, засорение, перепутанные подключения), разъём и проводку, а также правильную посадку датчика.
- Отсутствующие блоки: в зависимости от двигателя, версии ПО и кодировки не все блоки видны или названы немного иначе — это нормально и не является ошибкой.
