На дизельных двигателях (TDI) платформы MQB каждая форсунка — прецизионный компонент. Чтобы блок управления двигателем точно управлял каждой форсункой, он должен знать её индивидуальное корректирующее значение. После замены форсунки или блока управления эти значения вводятся в CarPort на вкладке Адаптация — по одному на каждый цилиндр.
Существует два варианта, в зависимости от производителя форсунки:
- IMA-код (например, Bosch): короткий код, нанесённый на форсунку, который вводится напрямую.
- Delphi: более длинный калибровочный код, который CarPort в зависимости от блока управления отображает либо как читаемый текст, либо как Hex-значение — в случае Hex его нужно сначала пересчитать (раздел 6).
Это руководство относится к дизельным двигателям. Почему бензиновым двигателям (TSI) кодирование не требуется — и что там всё же следует сделать после замены форсунок — описано в разделе 9.
1. Какой вариант подходит для вашего автомобиля?
Решающим является тип форсунки, а не модель. Вариант можно определить по коду на форсунке или по значению, которое CarPort отображает в канале 768:
| Признак | IMA-код (Bosch) | Delphi |
|---|---|---|
| Маркировка на форсунке | короткий код, около 6–7 символов (например, C2GKLL0) |
длинный код, около 20 символов (например, BS011KR4BAGY3926RYWZ) |
| Ввод в CarPort | код вводится напрямую | напрямую или — в зависимости от представления — как Hex (пересчитать, раздел 6) |
| Значение в канале 768 | короткий код (C2GKLL0) |
длинный код (BS011…RYWZ) или Hex (06161A19…1E1E) |
Решающей является длина кода: короткий код (6–7 символов) — это вариант IMA; длинный код (около 20 символов) — будь то читаемый текст или длинное Hex-число — вариант Delphi.
2. Предварительные условия
- Диагностический интерфейс подключён (строка состояния внизу показывает, например, «Подключено к K+CAN. Адаптер готов.»)
- Зажигание включено, двигатель заглушён
- Стабильное напряжение бортовой сети — во время записи напряжение не должно падать (при необходимости подключите зарядное устройство)
- Форсунки механически полностью установлены (новые уплотнительные кольца/ медные шайбы, правильный момент затяжки)
⚠️ Важно: Перед установкой запишите код каждой форсунки вместе с цилиндром, в который она устанавливается. В установленном состоянии маркировка часто уже нечитаема — а соответствие код ↔ цилиндр имеет решающее значение (см. раздел 8).
3. Доступ безопасности
Ввод корректирующих значений — это запись в блок управления. Многие блоки управления разрешают адаптацию только после того, как вы вошли с помощью кода доступа (логина). Без этой разблокировки блок управления отклоняет сохранение с сообщением «Требуется доступ безопасности».
- Откройте блок управления Адрес 01 – Электроника двигателя.
- Перейдите на вкладку Доступ безопасности.
- Введите код логина 27971 и подтвердите.
Не каждый блок управления требует разблокировки — некоторые принимают адаптацию сразу. Если блок управления её запрашивает, 27971 — это подходящий код для адаптации форсунок. Разрешение действует в течение текущего сеанса; после разрыва соединения его нужно ввести заново.
4. Открытие адаптации
- Откройте — если ещё не сделано — блок управления Адрес 01 – Электроника двигателя.
- Перейдите на вкладку Адаптация.
- Выберите канал «Корректирующее значение, форсунка 1» (обычно 768): введите номер в поле «Активный канал» или найдите по описанию с помощью Фильтра.
Форсунки расположены на последовательных каналах — один канал на цилиндр (типичная нумерация):
| Канал | Форсунка / цилиндр |
|---|---|
| 768 | Форсунка 1 |
| 769 | Форсунка 2 |
| 770 | Форсунка 3 |
| 771 | Форсунка 4 |
⚠️ Номера каналов могут отличаться в зависимости от блока управления. Поэтому ориентируйтесь на описание канала («Корректирующее значение, форсунка 1», «… форсунка 2» …), а не только на номер. Четырёхцилиндровый двигатель имеет четыре канала форсунок, трёхцилиндровый — три; то, что видны не все каналы, в зависимости от двигателя нормально.

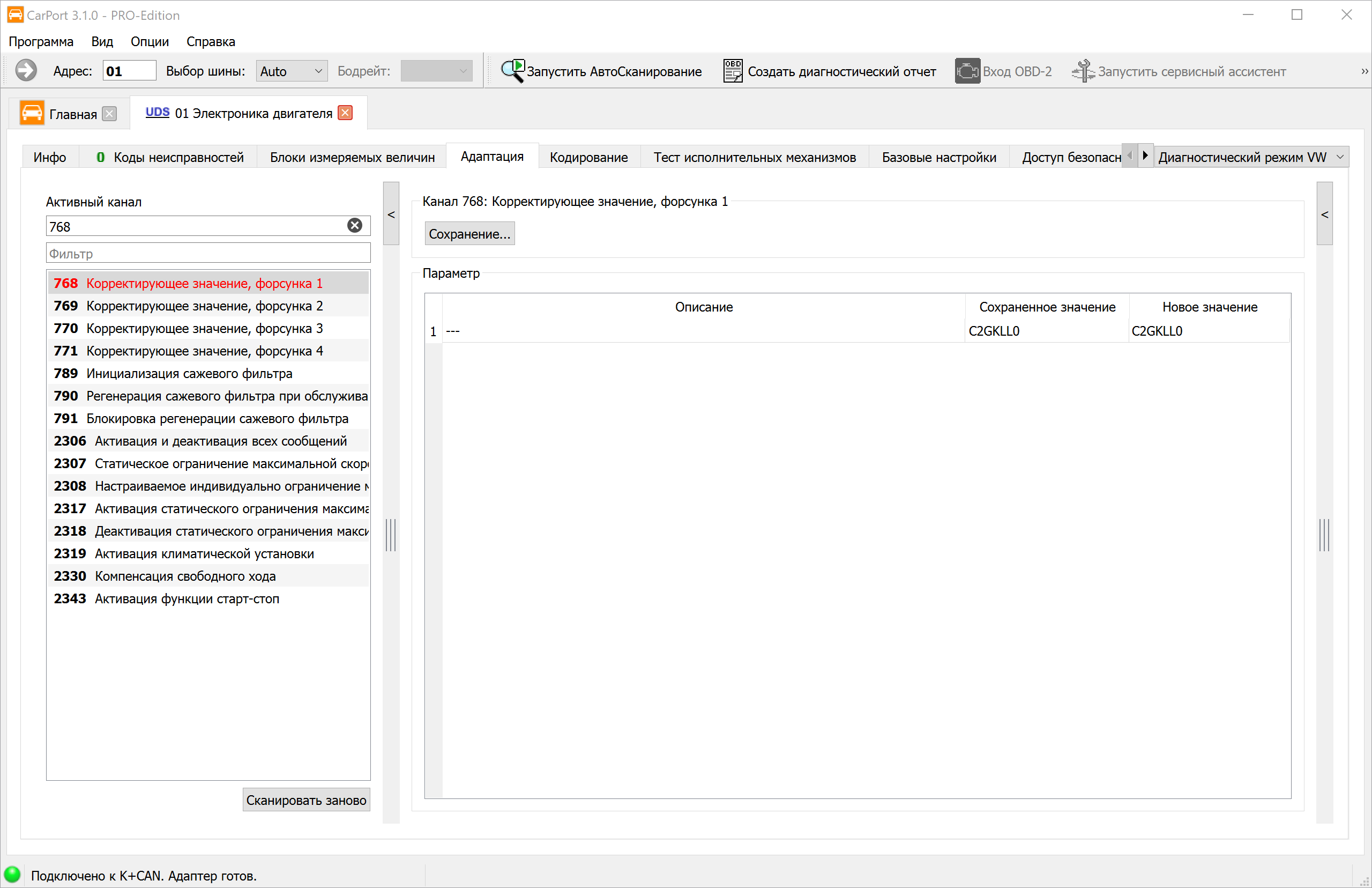

5. Вариант A: форсунки с IMA-кодом
IMA-код нанесён на каждую форсунку и вводится напрямую.
- Выберите канал с корректирующим значением форсунки 1.
- В столбце «Новое значение» введите код точно так, как он указан на форсунке цилиндра 1.
- Нажмите «Сохранение…».
- Повторите это для каналов с корректирующими значениями других цилиндров, используя соответствующий код каждой форсунки.
- Для контроля считайте значения обратно — Сохраненное значение и Новое значение должны совпадать.
Переносите код очень внимательно
6. Вариант B: форсунки Delphi
Форсунки Delphi имеют более длинный код (около 20 символов из набора 0–9 и A–Z, но без символов I, O, Q, V). CarPort отображает корректирующее значение в канале 768 — в зависимости от блока управления/автомобиля — в одном из двух представлений:

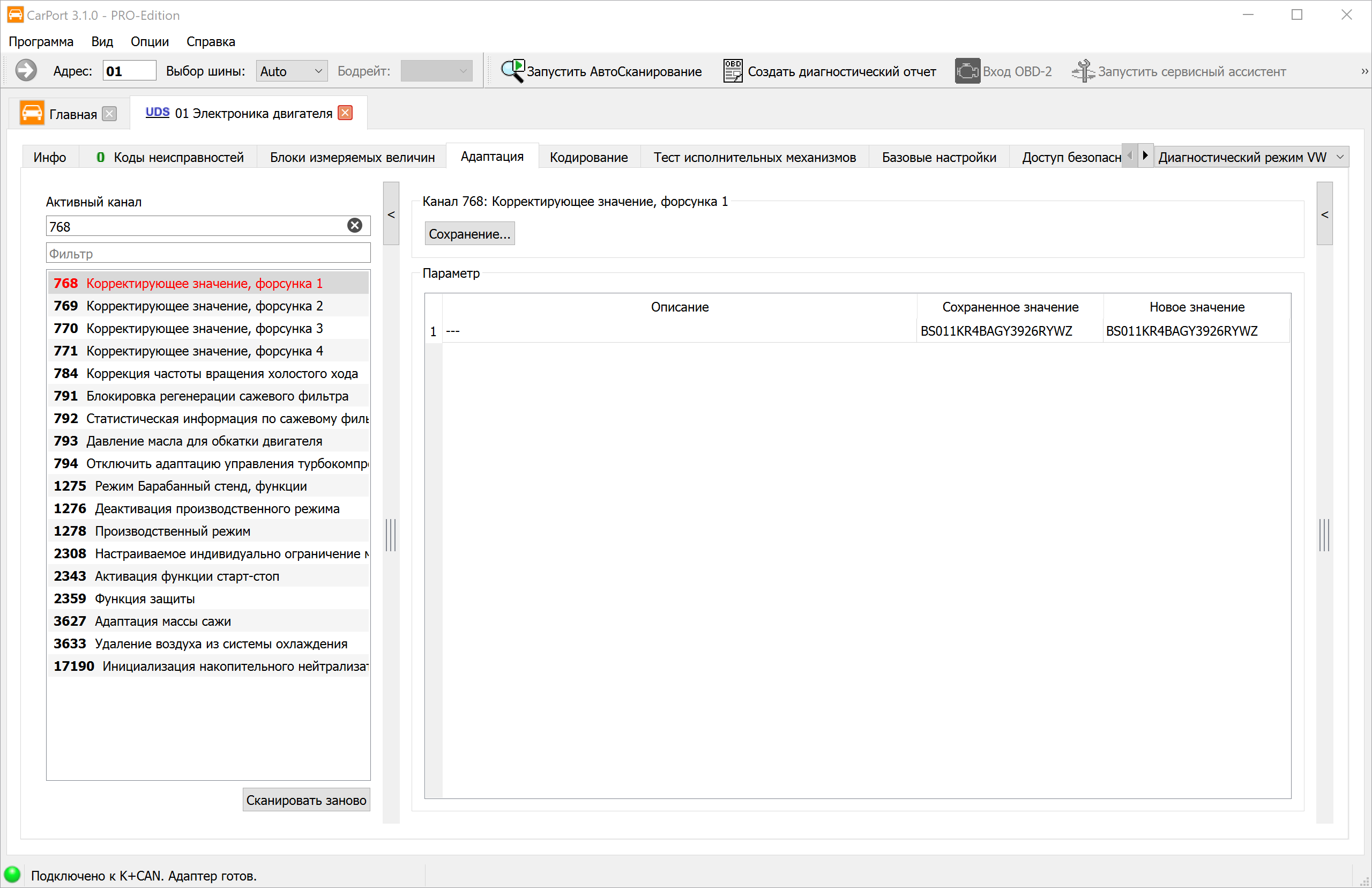

a) Как читаемый код (ASCII). Тогда вы вводите код, нанесённый на форсунку, напрямую — точно так же, как для IMA-кода (раздел 5).

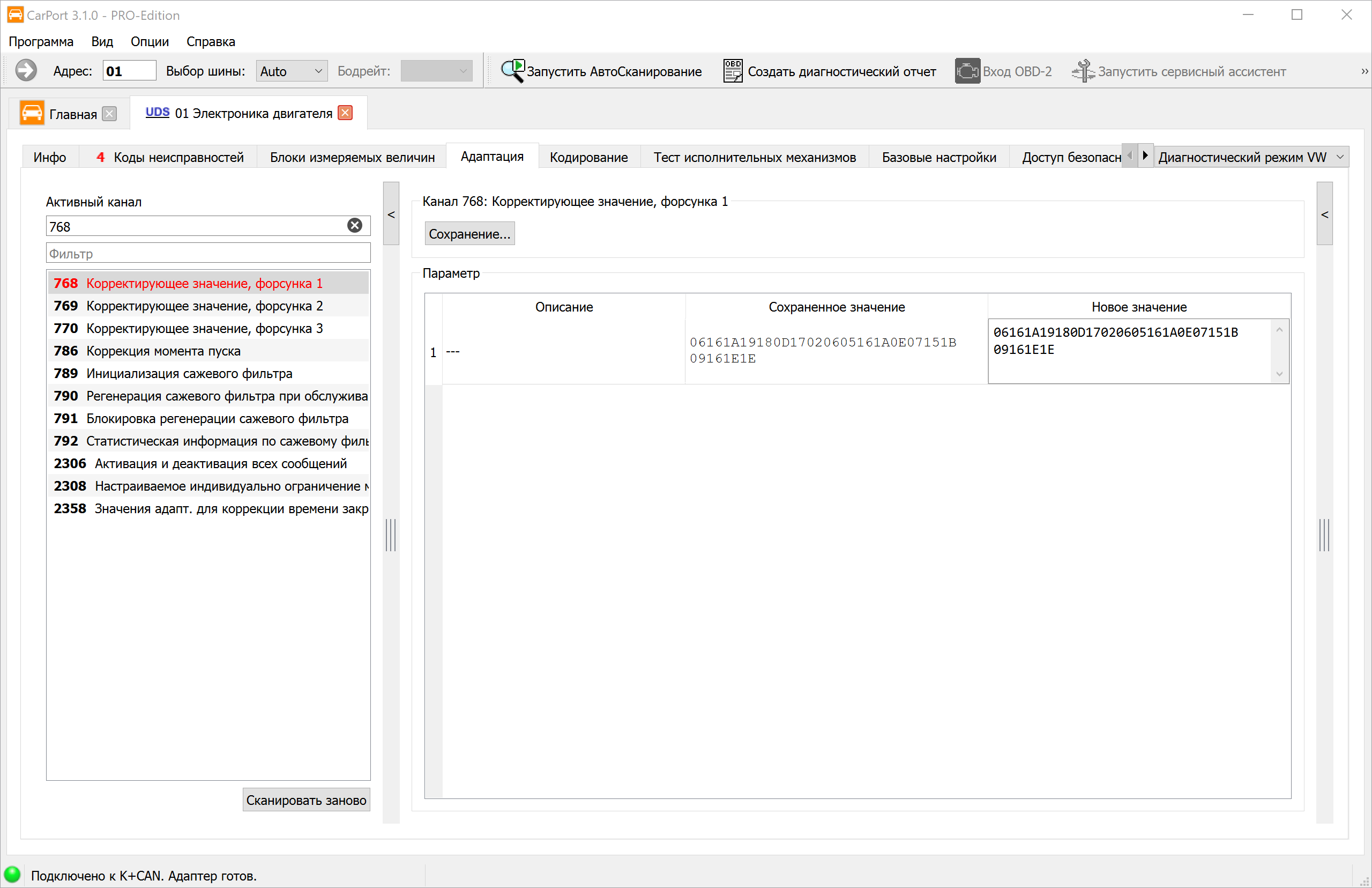

b) Как Hex-число. Тогда маркировку нельзя ввести напрямую — её нужно предварительно пересчитать в Hex посимвольно (таблица ниже).
Таблица пересчёта (символ маркировки → Hex)
Каждый символ кода маркировки становится двумя Hex-цифрами (значение 00–1F). Буквы I, O, Q, V в коде Delphi не встречаются:
| Символ | Hex | Символ | Hex | Символ | Hex | Символ | Hex |
|---|---|---|---|---|---|---|---|
| 0 | 00 | 8 | 08 | G | 10 | R | 18 |
| 1 | 01 | 9 | 09 | H | 11 | S | 19 |
| 2 | 02 | A | 0A | J | 12 | T | 1A |
| 3 | 03 | B | 0B | K | 13 | U | 1B |
| 4 | 04 | C | 0C | L | 14 | W | 1C |
| 5 | 05 | D | 0D | M | 15 | X | 1D |
| 6 | 06 | E | 0E | N | 16 | Y | 1E |
| 7 | 07 | F | 0F | P | 17 | Z | 1F |
Как рассчитать Hex-значение
- Преобразуйте каждый символ кода маркировки в две Hex-цифры по таблице.
- Соедините Hex-пары в одну непрерывную строку.
- Результат в два раза длиннее маркировки (20 символов → 40 Hex-цифр). Введите его в столбец «Новое значение» соответствующего канала (768 = цил. 1, 769 = цил. 2 …) и нажмите «Сохранение…».
Пример — код маркировки 6NTSRDP265NTE7MU9NYY даёт точно то Hex-значение,
что на Hex-скриншоте выше:
| 6 | N | T | S | R | D | P | 2 | 6 | 5 | N | T | E | 7 | M | U | 9 | N | Y | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 16 | 1A | 19 | 18 | 0D | 17 | 02 | 06 | 05 | 16 | 1A | 0E | 07 | 15 | 1B | 09 | 16 | 1E | 1E |
Соединённые вместе: 06161A19180D17020605161A0E07151B09161E1E
Если в Hex-представлении вы случайно введёте необработанный код маркировки, не совпадут ни формат, ни контрольная сумма — значение будет отклонено. Отсутствующий или ошибочный пересчёт — самая частая ошибка с Delphi.
7. После кодирования
При вводе кодов блок управления сбрасывает корректирующие значения форсунок, накопленные в процессе эксплуатации. После этого:
- Применение и проверка значений: После сохранения выключите зажигание, подождите около 10 секунд, снова включите зажигание — так блок управления надёжно применяет значения. Затем снова считайте каналы: Сохраненное значение должно соответствовать введённому коду каждого цилиндра.
- Очистите память неисправностей — все записи, возникшие из-за замены форсунок (отсоединённые разъёмы, попытки запуска).
- Выполните адаптационную поездку: прогрейте двигатель и подвигайте его в различных диапазонах нагрузки и оборотов (в том числе в режиме принудительного холостого хода). При этом блок управления корректно адаптирует новые форсунки.
- Убедитесь, что не сохраняется новая неисправность и двигатель работает ровно.
Формальная калибровка малых порций впрыска (также адаптация среднего значения количества или адаптация нулевой подачи) выполняется в мастерской как управляемая функция (например, в ODIS) на прогретом двигателе. CarPort такую управляемую калибровку не предлагает — для обычной замены форсунок достаточно кодирования с последующей адаптационной поездкой.
8. Подводные камни
- Неправильный цилиндр: Каждый код относится именно к каналу того цилиндра, в котором установлена форсунка. Перепутанные форсунки или коды приводят к неровной работе и плохим выхлопным показателям. Поэтому заранее записывайте код и место установки.
- Неправильно перенесённые символы: Переносите каждый символ точно. Возможно действительный, но неправильный код (например, от соседнего цилиндра) будет принят и ухудшит работу двигателя.
- Delphi без (правильного) пересчёта: Код, нанесённый на форсунки, не принимается блоками управления с Hex-представлением. Нанесённый код нужно сначала пересчитать по таблице (раздел 6) и ввести как Hex-цифры.
- Отсутствует доступ безопасности: Если блок управления требует код доступа, без него значение сохранить нельзя («Требуется доступ безопасности») — сначала разблокируйте через вкладку Доступ безопасности (раздел 3).
- Забытая адаптационная поездка: Без адаптационной поездки двигатель первые километры может работать неровно, пока не адаптируется заново.
- Дизель перепутан с бензиновым двигателем: Бензиновым TSI кодирование не требуется (раздел 9) — там нет поля для ввода кодов форсунок.
- Падение напряжения при записи: Обеспечьте стабильное напряжение бортовой сети, иначе запись в блок управления может завершиться ошибкой.
- Механика: Замените уплотнительные кольца/медные шайбы, устанавливайте форсунки с правильным моментом затяжки и (если есть) правильно подсоедините прижимные скобы/обратные магистрали.
9. Бензиновые двигатели (EA211 / EA888): без кодирования — но сбросить накопленные значения
На бензиновых TSI платформы MQB (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: например, Golf GTI/R) форсунки не кодируются.
Почему кодирование не требуется
- Бензиновые форсунки не имеют IMA-кода — в блоках управления бензиновых двигателей нет каналов адаптации для данных форсунок.
- Блок управления сам компенсирует производственные допуски и износ: с помощью лямбда-регулирования (регулировки смеси) и контроля неравномерности работы — он распознаёт выбивающийся из ряда цилиндр и автоматически корректирует длительность его впрыска.
- Миф «нужно прописывать» происходит от дизеля (там это обязательно) и от некоторых сторонних производителей (например, BMW), которые кодируют и бензиновые двигатели. У бензиновых двигателей VW этого класса это не предусмотрено.
Почему накопленные значения всё же следует сбросить
За тысячи километров блок управления научился компенсировать старые, изношенные форсунки (инертность, закоксовывание). Если новыми форсунками управлять с этими экстремальными корректирующими значениями, двигатель в первые часы работы может работать неровно, дёргаться, плохо запускаться или выдавать ошибки вроде «Смесь слишком богатая/слишком бедная» или «Пропуски воспламенения» — пока он за несколько циклов движения не отрегулируется обратно.
Если сбросить накопленные значения, система стартует с чистого нуля, который соответствует новым форсункам. Точная адаптация тогда сразу начинается корректно.
Порядок действий:
- Очистите память неисправностей.
- В блоке управления двигателем (Адрес 01) на вкладке Адаптация или Базовые настройки выполните пункт сброса накопленных значений топливной системы / смесеобразования.
- Дайте двигателю недолго поработать на холостом ходу, затем выполните пробную поездку при различных режимах нагрузки — система тогда быстро адаптируется заново.
⚠️ Важно: У бензиновых двигателей с непосредственным впрыском (FSI) тефлоновые кольца камеры сгорания и уплотнительные кольца при каждом демонтаже обязательно должны заменяться; для тефлоновых колец необходим специальный инструмент. Это действует независимо от программного обеспечения.
10. Примечания
- Отсутствующие каналы: В зависимости от двигателя и кодирования видны не все каналы — это нормально и не является неисправностью.
- Безопасность: Работы с системой common rail (давление свыше 2000 bar) и с бензиновым непосредственным впрыском выполняйте только при наличии соответствующих знаний.
