После развал-схождения или работ с рулевым управлением датчик угла поворота руля (датчик угла поворота, G85) необходимо заново откалибровать, чтобы ESC и система помощи рулевого управления снова работали корректно. На автомобилях MQB калибровка запускается в CarPort через Базовые настройки блока управления 44 Усилитель рулевого управления: при этом руль один раз поворачивают полностью влево и вправо — через несколько минут всё готово.
1. Когда нужна калибровка?
На автомобилях MQB датчик угла поворота руля расположен непосредственно в электромеханическом усилителе рулевого управления. Он сообщает ESC и системам помощи, насколько повёрнут руль, — если его среднее положение задано неверно, ESC срабатывает ошибочно или отключается совсем. Калибровка нужна после:
- развал-схождения или регулировки схождения,
- работ с рулевым механизмом, рулевыми тягами, рулевой колонкой или передней осью,
- замены рулевого управления или блока управления усилителем руля,
- появления ошибок вроде «Датчик угла поворота руля: базовая настройка не выполнена» (например, B116F) в блоке управления 44.
Типичные признаки отсутствующей или неверной калибровки:
- жёлтая или красная контрольная лампа рулевого управления постоянно горит
- горит лампа ESC/ABS, ESC вмешивается без видимой причины
- системы помощи (например, помощник удержания в полосе) сообщают о неисправности
Только отключали аккумулятор? Тогда, как правило, калибровка через диагностику не нужна. После нескольких метров движения по прямой с лёгкими подруливаниями рулевое управление само находит своё среднее положение, и контрольная лампа гаснет. Калибровку выполняют только тогда, когда лампа не гаснет или ошибка базовой настройки остаётся сохранённой.
Примечание для знатоков старых моделей: На старых автомобилях калибровка датчика угла поворота руля выполняется через блок управления 03 Электроника тормозов. На платформе MQB датчик, напротив, обучается исключительно через блок управления 44 Усилитель рулевого управления.
2. Условия
Все условия должны выполняться одновременно, иначе блок управления откажет в базовой настройке или обучит неверное среднее положение:
- диагностический интерфейс подключён (в строке состояния внизу отображается, например, «Подключено к K+CAN. Адаптер готов.»)
- двигатель работает на холостом ходу, автомобиль стоит на ровной поверхности
- колёса и руль стоят точно прямо (допуск примерно ±1,5°)
- стабильное напряжение бортовой сети, не менее примерно 12,5 В (при слабом аккумуляторе подключить зарядное устройство)
- нет кодов неисправностей в блоке управления 44 — кроме самой ошибки базовой настройки (механические причины сначала устранить)
3. Выполнение калибровки в CarPort
- Откройте блок управления 44 Усилитель рулевого управления (например, введите адрес 44 в поле адреса вверху слева).
- Перейдите на вкладку «Доступ безопасности» и введите логин 19249. Без этого разрешения блок управления откажет в базовой настройке.

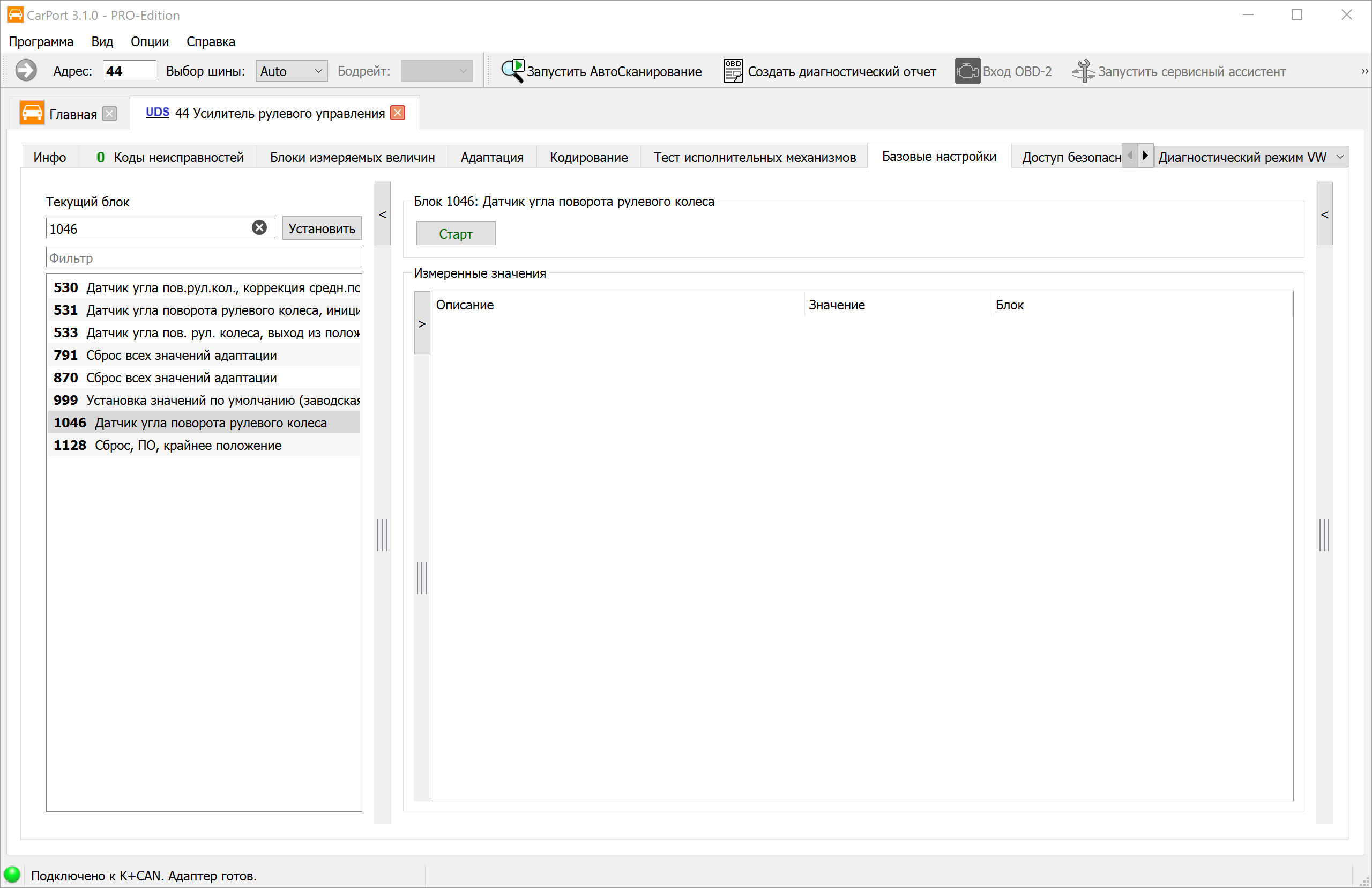

- Перейдите на вкладку «Базовые настройки».
- Выберите в списке блоков слева блок 1046 «Датчик угла поворота рулевого колеса» — быстрее всего через поле Фильтр (ввести угол) или введя 1046 в поле блока и нажав «Установить».
- Нажмите «Старт».
- Поверните руль медленно один раз полностью влево до упора и удерживайте его там примерно 5 секунд.
- Затем так же медленно поверните его полностью вправо до упора и снова удерживайте примерно 5 секунд.
- Верните руль в положение прямо. CarPort сообщит о завершении базовой настройки.
- Выключите зажигание примерно на 10 секунд и снова включите.
4. Проверка результата
- Откройте в блоке управления 44 вкладку «Блоки измеряемых величин» и проверьте угол поворота руля: в положении прямо он должен показывать примерно 0° и правдоподобно меняться при повороте руля.
- Считайте память ошибок повторно — запись «базовая настройка не выполнена» не должна появляться снова.
- Совершите короткую пробную поездку с несколькими подруливаниями: контрольные лампы рулевого управления и ESC должны погаснуть и оставаться выключенными.
То, что во время процедуры или сразу после неё в комбинации приборов загораются предупреждения (рулевое управление, ESC, в зависимости от комплектации также контроль давления в шинах), нормально. После удаления кодов неисправностей и пробной поездки все сообщения должны исчезнуть.
5. Другие базовые настройки в STG 44
Помимо калибровки датчика (блок 1046) блок управления усилителем руля предлагает и другие базовые настройки (доступные блоки могут различаться в зависимости от рулевого управления и версии ПО):
| Блок | Базовая настройка | Назначение |
|---|---|---|
| 530 | Датчик угла поворота рулевого колеса, коррекция среднего положения | Задаёт нулевую точку (среднее положение) датчика угла поворота руля |
| 531 | Датчик угла поворота рулевого колеса, инициализация | Первичная инициализация датчика, например после замены рулевого управления или блока управления |
| 533 | Датчик угла поворота рулевого колеса, выход из положения | Определяет механическую середину рулевого управления |
| 791 | Сброс всех обученных значений | Удаляет все обученные значения рулевого управления |
| 870 | Сброс всех значений адаптации | Сбрасывает все адаптации |
| 999 | Установка значений по умолчанию (заводская установка) | Заводской сброс блока управления |
| 1046 | Датчик угла поворота рулевого колеса | Стандартная калибровка — данная инструкция |
| 1128 | Сброс, ПО, крайнее положение | Удаляет обученные программные конечные упоры |
⚠️ Не выполняйте процедуры сброса (791, 870, 999, 1128) «на всякий случай». Они удаляют обученные значения, не задавая их заново — после этого требуется полная повторная инициализация рулевого управления. Они относятся только к особым случаям, таким как замена компонентов согласно руководству по ремонту.
Адаптация конечных упоров рулевого управления
Если после работ с рулевым управлением блок управления дополнительно сообщает о необученных конечных упорах (или вы выполнили блок 1128), обучите их заново так:
- Двигатель работает, автомобиль стоит.
- Повернуть руль медленно (не быстрее примерно 10° в секунду) до правого упора и удерживать там 3–5 секунд.
- Так же медленно повернуть до левого упора, снова удержать.
- Вернуть руль в положение прямо.
6. Подводные камни и советы
- Начинать и заканчивать прямо: Перед стартом и после прокрутки колёса и руль должны стоять точно прямо. Если руль при этом стоит криво, ESC обучит неверное среднее положение — следствием станут ошибочные срабатывания ESC.
- Калибровка не заменяет развал-схождения: Если руль при движении по прямой стоит криво, схождение задано неверно. Сначала (за)мерьте, затем калибруйте — не пытайтесь «исправить» перекос через калибровку.
- Не забудьте про доступ безопасности: Без логина 19249 базовая настройка прерывается, например с сообщением «Запрос вне границ диапазона» или «Функция неизвестна».
- Ошибка остаётся сохранённой? На некоторых рулевых управлениях последовательность влево-вправо нужна дважды. В этом случае повторите базовую настройку и проверьте память ошибок ещё раз.
- Держите напряжение стабильным: Если во время калибровки напряжение бортовой сети проседает, она прерывается или обучается неверно — в случае сомнений подключите зарядное устройство.
- Поворачивайте медленно: Слишком быстрые движения рулём (свыше примерно 10°/с) мешают корректно распознать упоры — как при калибровке, так и при адаптации конечных упоров.
- Отличающиеся номера блоков: В зависимости от поколения рулевого управления и версии ПО номера и названия блоков могут немного отличаться. В случае сомнений ищите через поле Фильтр по слову угол.
