Recirkulácia výfukových plynov (EGR) vracia časť výfukových plynov späť do sania. Ochladené výfukové plyny s nízkym obsahom kyslíka znižujú špičkovú teplotu spaľovania, a tým emisiu oxidov dusíka (NOₓ). Zanesené sadzami alebo zaseknuté diely EGR vedú k strate výkonu, núdzovému režimu, zvýšenej spotrebe, čiernemu dymu a chybovým záznamom, ako je „Odchýlka regulácie recirkulácie výfukových plynov”.

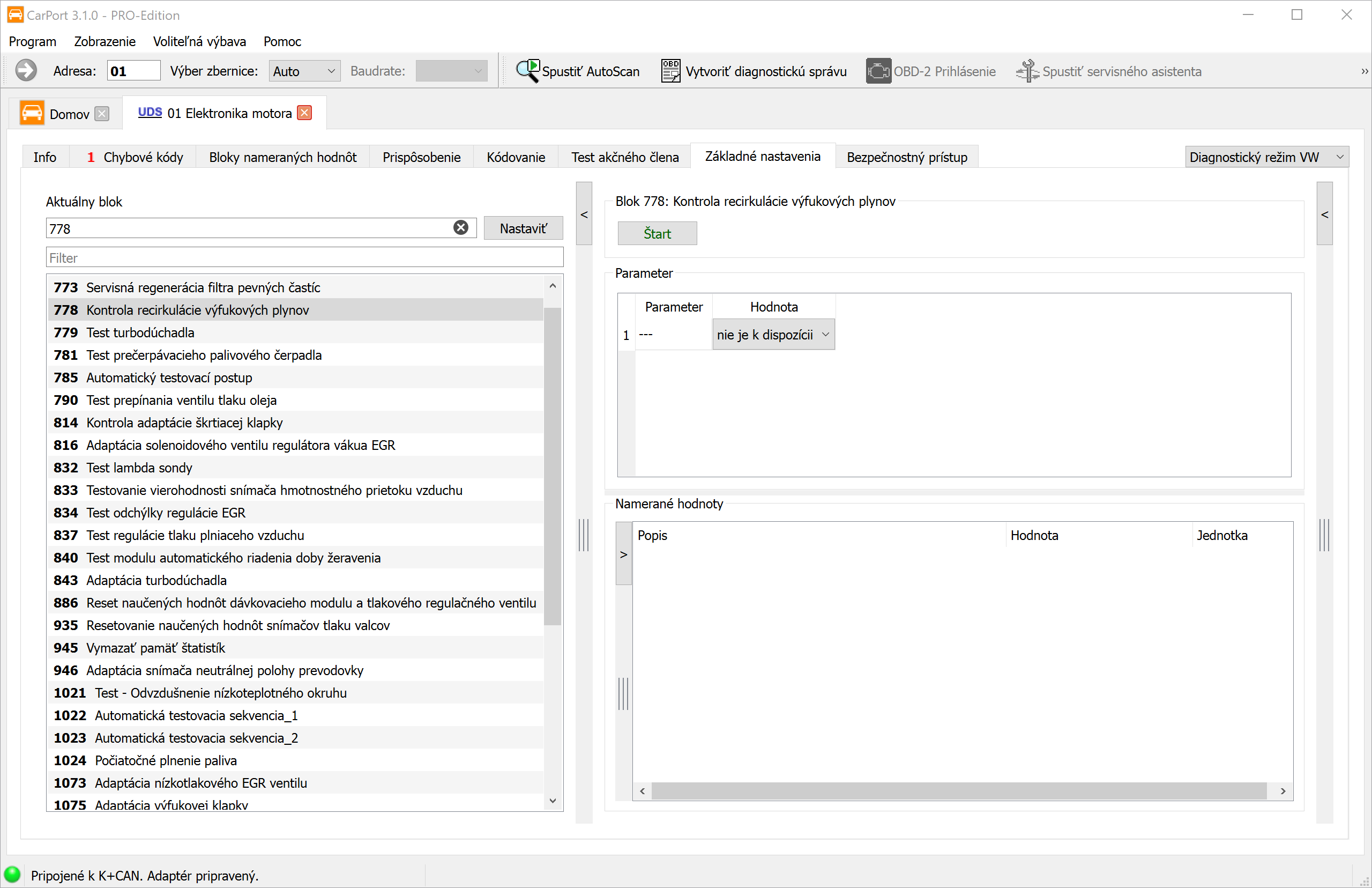

Pri dieseloch MQB riadiš diagnostiku EGR v CarPort cez Základné nastavenia riadiacej jednotky 01 – Elektronika motora. Podľa motora a stavu softvéru je tam k dispozícii niekoľko rutín: aktívne funkčné skúšky, adaptácie (učenie naučených hodnôt) a manuálne kontroly jednotlivých akčných členov.
⚠️ Tento návod vysvetľuje, čo jednotlivé rutiny EGR spôsobujú. Adaptácie a kontroly vykonávaj len vtedy, keď na to existuje konkrétny dôvod (výmena dielu, čistenie, uložená porucha) – nie „pre istotu”.
1. Vysokotlakové a nízkotlakové EGR – rozdiel
Moderné diesely MQB-TDI (napr. EA288, Euro 6) majú často dve oddelené vetvy EGR, ktoré riadiaca jednotka podľa prevádzkového bodu kombinuje. Obe majú vlastné ventily, chladiče a základné nastavenia.
| Vysokotlakové EGR (HD-EGR) | Nízkotlakové EGR (ND-EGR) | |
|---|---|---|
| Odber výfukových plynov | pred turbínou (horúce výfukové plyny priamo z výfukového zvodu) | za filtrom pevných častíc (vyčistené, chladnejšie výfukové plyny) |
| Zaústenie | za škrtiacou klapkou do sacieho potrubia | pred kompresorom (vstup turbodúchadla) |
| Cesta / reakcia | krátka, rýchla regulácia | dlhá, rovnomernejšie primiešavanie |
| Oblasť pôsobenia | hlavne zahrievanie a nízke/stredné zaťaženie | hlavne vyššie zaťaženie a otáčky |
| Zvláštnosť | nefiltrované výfukové plyny so sadzami → náchylnosť ku koksovaniu ventilu a chladiča | filtrované výfukové plyny → menšie zanášanie sania, menšia nevýhoda v spotrebe |
| Prídavné diely | ventil EGR, chladič EGR s obtokom | ventil ND-EGR, výfuková klapka (vytvára tlakový spád), snímač diferenčného tlaku, chladič ND-EGR |
Krátko povedané: Vysokotlakové EGR reaguje rýchlo a pokrýva zahrievanie a spodnú oblasť zaťaženia, ale viac sa zanáša sadzami. Nízkotlakové EGR využíva už filtrované výfukové plyny za DPF, pracuje čistejšie a úspornejšie a preberá predovšetkým vyššiu oblasť zaťaženia. Aby fungovalo, potrebuje výfukovú klapku na vytvorenie potrebného tlakového spádu a snímač diferenčného tlaku na zaznamenanie vracaného množstva.
2. Prehľad relevantných základných nastavení
V zozname blokov základného nastavenia nájdeš rutiny EGR. Ktoré z nich sú viditeľné, závisí od motora, stavu softvéru a výbavy (nie každý motor má nízkotlakové EGR).
| Blok | Základné nastavenie | Účel |
|---|---|---|
| 778 | Kontrola recirkulácie výfukových plynov | Aktívny funkčný test vetvy EGR |
| 816 | Adaptácia solenoidového ventilu regulátora vákua EGR | Znovu naučí koncové polohy ventilu EGR |
| 834 | Test odchýlky regulácie EGR | Kontroluje, či si žiadaná a skutočná miera EGR zodpovedajú |
| 1073 | Adaptácia nízkotlakového EGR ventilu | Znovu naučí koncové polohy ventilu ND-EGR |
| 1075 | Adaptácia výfukovej klapky | Znovu naučí koncové polohy výfukovej klapky |
| 1076 | Adaptácia snímača diferenčného tlaku nízkotlakového EGR | Referencuje nulový bod snímača diferenčného tlaku ND-EGR |
| 1088 | Manuálna kontrola nízkotlakového EGR ventilu | Používateľom riadené ovládanie na kontrolu pohyblivosti |
| 1089 | Manuálna kontrola výfukovej klapky | Používateľom riadené ovládanie výfukovej klapky |
| 1245 | Automatická kontrola nízkotlakového EGR filtra | Riadiacou jednotkou riadená kontrola filtra ND-EGR |
Kontrola vs. adaptácia vs. manuálna kontrola: Kontrola len zistí, či diel funguje (výsledok splnené/nesplnené), bez trvalej zmeny naučených hodnôt. Adaptácia naproti tomu cielene mení naučené hodnoty riadiacej jednotky (napr. koncové polohy po výmene). Manuálna kontrola prenecháva ovládanie tebe, aby si mohol pohyb sám pozorovať.
🔧 Základné pravidlo stavu motora – beží motor, alebo nie?
- Kontroly (bloky 778, 834, 1245) prebiehajú pri bežiacom, prevádzkovo teplom motore na voľnobeh. Riadiaca jednotka ventil aktívne ovláda a meria reakciu (napr. hmotnosť vzduchu) – na to je potrebný reálny prúd výfukových plynov, resp. vzduchu. Pri kontrole sa ventil EGR striedavo otvára a zatvára; hmotnosť vzduchu na to musí merateľne reagovať.
- Adaptácie (bloky 816, 1073, 1075, 1076) a manuálne kontroly (bloky 1088, 1089) prebiehajú pri zapnutom zapaľovaní a vypnutom motore. Koncové polohy, resp. nulový bod snímača sa učia bez prúdu výfukových plynov, akčný člen sa pohybuje a pozoruje bez spaľovania. Zabezpeč pritom stabilné napätie palubnej siete (orientačná hodnota cca 12,5 V).
⚠️ Nezameniť: Blok
1076„Adaptácia snímača diferenčného tlaku nízkotlakového EGR” sa týka snímača nízkotlakovej vetvy EGR – nie snímača diferenčného tlaku DPF. Pre práce na filtri pevných častíc je príslušný iný blok.
3. Predpoklady
- Diagnostické rozhranie je pripojené (stavový riadok dole zobrazuje napr. „Pripojené k … Adaptér pripravený.”)
- Riadiaca jednotka 01 – Elektronika motora je otvorená, karta Základné nastavenia
- Vyvolávajúca práca je dokončená (ventil/chladič vyčistený alebo vymenený, konektory a hadice tesne sedia)
- Stav motora podľa rutiny (pozri základné pravidlo v časti 2): aktívne kontroly pri bežiacom, prevádzkovo teplom motore na voľnobeh, adaptácie a manuálne kontroly pri zapnutom zapaľovaní, vypnutom motore. Riadiaca jednotka podmienku určuje a rutinu preruší, ak nie je splnená
- Stabilné napätie palubnej siete (v prípade potreby pripoj nabíjačku)
- Pamäť porúch riadiacej jednotky motora vopred načítaj a po odstránení príčiny vymaž
4. Kontrola recirkulácie výfukových plynov
Kontrola recirkulácie výfukových plynov (blok 778) je aktívny funkčný test, nie proces učenia. Prebieha pri bežiacom, prevádzkovo teplom motore na voľnobeh – len vtedy je prítomný reálny prúd výfukových plynov a vzduchu, ktorého reakciu možno merať. Po kliknutí na Štart riadiaca jednotka cielene ovláda ventil EGR – otvára ho a zatvára – a pritom pozoruje reakciu ostatných snímačov, predovšetkým hmotnosť vzduchu (merač hmotnosti vzduchu):
- Keď sa ventil otvorí, prúdia vracané výfukové plyny do sania a vytláčajú čerstvý vzduch – nameraná hmotnosť vzduchu musí merateľne klesnúť.
- Keď sa ventil opäť zatvorí, hmotnosť vzduchu sa zase zvýši.
Ak hmotnosť vzduchu reaguje podľa očakávania, vetva EGR sa považuje za funkčnú. Ak reakcia chýba alebo je príliš malá, poukazuje to na zaseknutý, zakoksovaný alebo netesný ventil, upchané kanály alebo chybný akčný člen. Výsledok riadiaca jednotka hlási ako splnené / nesplnené; naučené hodnoty sa pritom trvale nemenia.
Doplnkovo blok 834 „Test odchýlky regulácie EGR” kontroluje, či skutočne vrátené množstvo zodpovedá množstvu vyžiadanému riadiacou jednotkou – príliš veľká odchýlka je klasickým spúšťačom poruchy „Odchýlka regulácie recirkulácie výfukových plynov”.
5. Adaptácia solenoidového ventilu regulátora vákua EGR
Adaptácia solenoidového ventilu regulátora vákua EGR (blok 816) je proces učenia a prebieha pri zapnutom zapaľovaní a vypnutom motore (stabilné napätie palubnej siete, orientačná hodnota cca 12,5 V): Riadiaca jednotka nabehne ventilom EGR na jeho mechanické koncové dorazy (úplne zatvorený a úplne otvorený) a uloží príslušné hodnoty polohy snímača polohy ako nové naučené hodnoty. Keďže sa tu nemeria reakcia prúdu výfukových plynov, motor smie – a má – pritom stáť.
Tým regulácia opäť presne vie, ktorá ovládacia hodnota zodpovedá ktorej skutočnej polohe ventilu. Adaptácia je nutná predovšetkým:
- po výmene ventilu EGR,
- po vyčistení ventilu (zmenené trenie/koncová poloha v dôsledku odstránených usadenín),
- keď porucha poukazuje na nepravdepodobnú polohu ventilu alebo chýbajúce základné nastavenie.
Bez tejto adaptácie počíta riadiaca jednotka so starými hodnotami polohy – regulácia sa stane nepresnou, miera EGR už nesedí a hrozia opätovné poruchy odchýlky regulácie. Na rozdiel od kontroly z kroku 4 adaptácia trvale mení uložené naučené hodnoty.
Pre nízkotlakovú vetvu existujú príslušné adaptácie ako vlastné bloky: 1073 (ventil ND-EGR), 1075 (výfuková klapka) a 1076 (snímač diferenčného tlaku).
6. Manuálna kontrola nízkotlakového ventilu EGR
Manuálna kontrola nízkotlakového ventilu EGR (blok 1088) necháva teba ovládať ventil ND-EGR namiesto toho, aby si prenechal priebeh výhradne riadiacej jednotke. Prebieha pri zapnutom zapaľovaní a vypnutom motore, aby sa akčný člen dal bezpečne bez prúdu výfukových plynov prejsť a pozorovať. Zadáš polohu (otvoriť/zatvoriť, resp. po krokoch) a pozoruješ spätné hlásenie polohy a pohyb ventilu.
Účelom je kontrola mechanickej pohyblivosti: Nízkotlakový ventil EGR sedí v prúde výfukových plynov za DPF a môže sa v dôsledku usadenín sadzí stať ťažko pohyblivým alebo sa zaseknúť. Pri manuálnej kontrole spoznáš,
- či ventil čisto a úplne nasleduje ovládací povel,
- či sa na niektorom mieste zadrháva, zasekáva alebo reaguje s oneskorením,
- či spätné hlásenie polohy zodpovedá povelom zadanej polohe.
Tak možno cielene posúdiť, či je ventil ešte v poriadku, musí sa vyčistiť alebo vymeniť – skôr než sa vykoná adaptácia alebo sa zbytočne vymení diel. Pre výfukovú klapku ponúka blok 1089 rovnakú manuálnu kontrolu; 1245 naproti tomu kontroluje filter ND-EGR automaticky (riadené riadiacou jednotkou).
7. Kontrola výsledku
- Vymaž pamäť porúch a znova ju načítaj – nesmie byť uložená žiadna nová porucha EGR (odchýlka regulácie, poloha ventilu, diferenčný tlak).
- Skontroluj v blokoch nameraných hodnôt hodnovernosť hodnôt relevantných pre EGR, napr. žiadanú a skutočnú mieru EGR, hmotnosť vzduchu a polohu ventilu. Pri zatvorenom ventile by mala hmotnosť vzduchu zodpovedať potrebe čerstvého vzduchu.
- Urob krátku skúšobnú jazdu – pokiaľ možno s pripojenou diagnostikou – cez rôzne body zaťaženia a skontroluj, či EGR reguluje čisto a žiadna porucha sa neopakuje.
8. Úskalia a upozornenia
- Najprv odstrániť príčinu: Adaptácia a kontrola predpokladajú mechanicky nepoškodený diel. Zakoksovaný, zaseknutý ventil sa učením opäť nesprevádzkuje – najprv vyčistiť/vymeniť, potom adaptovať.
- Zvoliť správnu vetvu: Vysokotlakové a nízkotlakové EGR majú oddelené ventily a bloky. Skontroluj najprv, ktorej vetvy sa problém týka, a zvoľ príslušný blok (778/816 pre HD, 1073/1075/1076/1088/1089/1245 pre ND).
- Dodržať poradie: Zmysluplné je väčšinou poradie manuálna kontrola/kontrola → čistenie alebo výmena → adaptácia → opätovná kontrola. Adaptácia pred opravou naučí len zlý stav.
- Podmienky určuje riadiaca jednotka: Ktoré hodnoty sa zobrazia a ktoré predpoklady (motor vyp./zap., teplota, napätie) platia, určuje riadiaca jednotka; pri nesplnených podmienkach rutina nebeží.
- Nezameniť snímač diferenčného tlaku: Snímač diferenčného tlaku ND-EGR (blok
1076) nie je snímač diferenčného tlaku DPF – dbaj na správnu vetvu a číslo dielu. - Chýbajúce bloky: Podľa motora, stavu softvéru a kódovania nie sú všetky bloky viditeľné alebo sú mierne inak pomenované – to je normálne a nie je to chyba. Ak motor nemá nízkotlakové EGR, príslušné bloky úplne chýbajú.
