Zpětné vedení výfukových plynů (EGR) vrací část výfukových plynů zpět do sání. Ochlazené výfukové plyny s nízkým obsahem kyslíku snižují špičkovou teplotu spalování, a tím emisi oxidů dusíku (NOₓ). Zanesené sazemi nebo zaseknuté díly EGR vedou ke ztrátě výkonu, nouzovému režimu, zvýšené spotřebě, černému kouři a chybovým záznamům, jako je „Regulační odchylka zpětného vedení výfukových plynů”.
U dieselů MQB řídíš diagnostiku EGR v CarPort přes Základní nastavení řídicí jednotky 01 – Elektronika motoru. Podle motoru a stavu softwaru je tam k dispozici několik rutin: aktivní funkční zkoušky, adaptace (učení naučených hodnot) a manuální kontroly jednotlivých akčních členů.
⚠️ Tento návod vysvětluje, co jednotlivé rutiny EGR způsobují. Adaptace a kontroly prováděj jen tehdy, když k tomu existuje konkrétní důvod (výměna dílu, čištění, uložená závada) – ne „pro jistotu”.
1. Vysokotlaké a nízkotlaké EGR – rozdíl
Moderní diesely MQB-TDI (např. EA288, Euro 6) mají často dvě oddělené větve EGR, které řídicí jednotka podle provozního bodu kombinuje. Obě mají vlastní ventily, chladiče a základní nastavení.
| Vysokotlaké EGR (HD-EGR) | Nízkotlaké EGR (ND-EGR) | |
|---|---|---|
| Odběr výfukových plynů | před turbínou (horké výfukové plyny přímo z výfukového svodu) | za filtrem pevných částic (vyčištěné, chladnější výfukové plyny) |
| Zaústění | za škrticí klapkou do sacího potrubí | před kompresorem (vstup turbodmychadla) |
| Cesta / reakce | krátká, rychlá regulace | dlouhá, rovnoměrnější přimíchávání |
| Oblast působení | hlavně zahřívání a nízké/střední zatížení | hlavně vyšší zatížení a otáčky |
| Zvláštnost | nefiltrované výfukové plyny se sazemi → náchylnost ke koksování ventilu a chladiče | filtrované výfukové plyny → menší zanášení sání, menší nevýhoda ve spotřebě |
| Přídavné díly | ventil EGR, chladič EGR s obtokem | ventil ND-EGR, výfuková klapka (vytváří tlakový spád), snímač rozdílu tlaku, chladič ND-EGR |
Krátce řečeno: Vysokotlaké EGR reaguje rychle a pokrývá zahřívání a spodní oblast zatížení, ale více se zanáší sazemi. Nízkotlaké EGR využívá již filtrované výfukové plyny za DPF, pracuje čistěji a úsporněji a přebírá především vyšší oblast zatížení. Aby fungovalo, potřebuje výfukovou klapku k vytvoření potřebného tlakového spádu a snímač rozdílu tlaku k zaznamenání vraceného množství.
2. Přehled relevantních základních nastavení

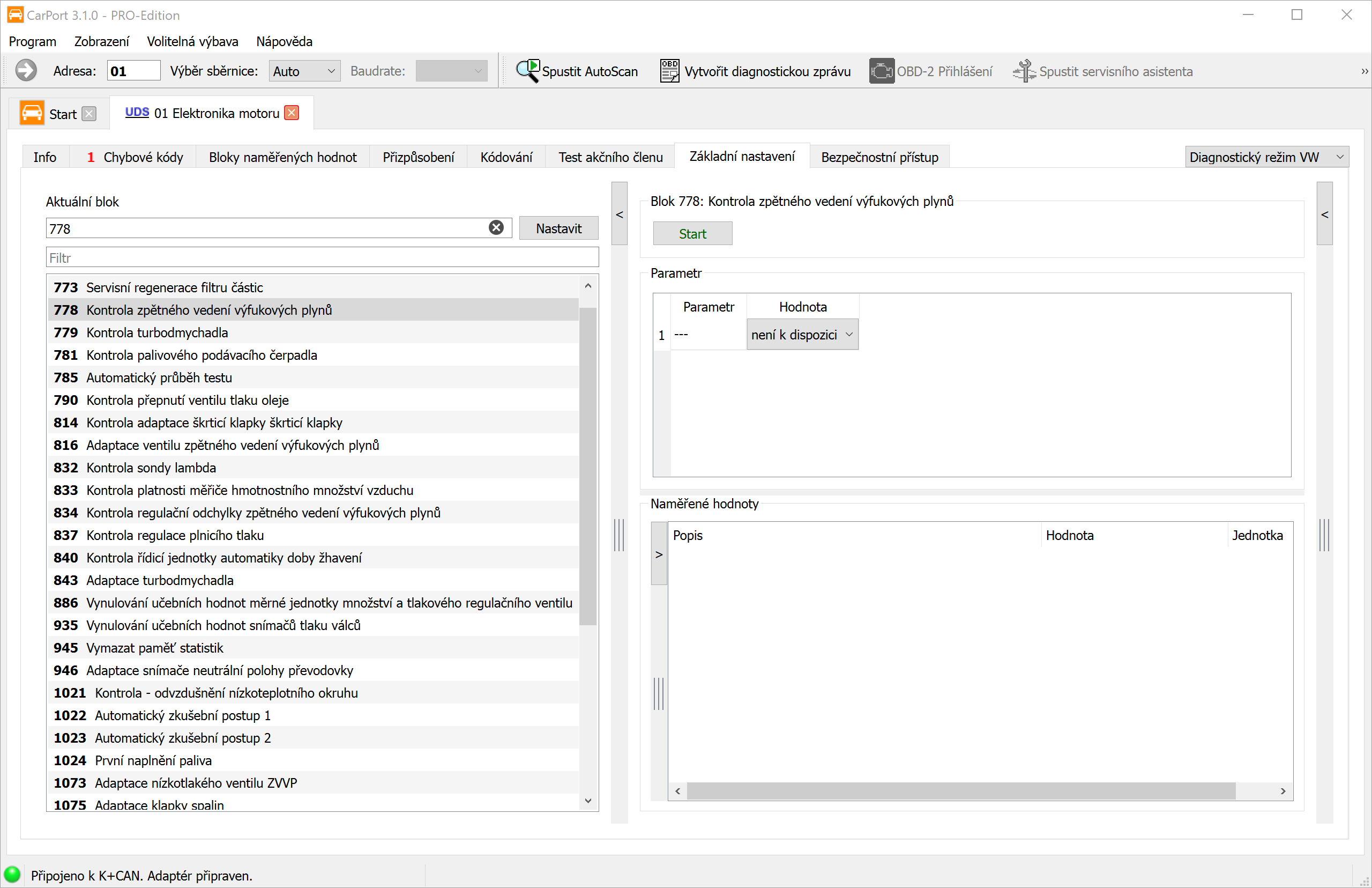

V seznamu bloků základního nastavení najdeš rutiny EGR. Které z nich jsou viditelné, závisí na motoru, stavu softwaru a výbavě (ne každý motor má nízkotlaké EGR).
| Blok | Základní nastavení | Účel |
|---|---|---|
| 778 | Kontrola zpětného vedení výfukových plynů | Aktivní funkční test větve EGR |
| 816 | Adaptace ventilu zpětného vedení výfukových plynů | Znovu naučí koncové polohy ventilu EGR |
| 834 | Kontrola regulační odchylky zpětného vedení výfukových plynů | Kontroluje, zda si žádaná a skutečná míra EGR odpovídají |
| 1073 | Adaptace nízkotlakého ventilu ZVVP | Znovu naučí koncové polohy ventilu ND-EGR |
| 1075 | Adaptace klapky spalin | Znovu naučí koncové polohy výfukové klapky |
| 1076 | Adaptace snímače rozdílu tlaku nízkotlakého ZVVP | Referencuje nulový bod snímače rozdílu tlaku ND-EGR |
| 1088 | Manuální kontrola nízkotlakého ventilu ZVVP | Uživatelem řízené ovládání pro kontrolu pohyblivosti |
| 1089 | Manuální kontrola klapky výfukových plynů | Uživatelem řízené ovládání výfukové klapky |
| 1245 | Automatická kontrola nízkotlakého filtru ZVVP | Řídicí jednotkou řízená kontrola filtru ND-EGR |
Kontrola vs. adaptace vs. manuální kontrola: Kontrola pouze zjistí, zda díl funguje (výsledek splněno/nesplněno), aniž by trvale měnila naučené hodnoty. Adaptace naopak cíleně mění naučené hodnoty řídicí jednotky (např. koncové polohy po výměně). Manuální kontrola přenechává ovládání tobě, abys mohl pohyb sám pozorovat.
🔧 Základní pravidlo stavu motoru – běží motor, nebo ne?
- Kontroly (bloky 778, 834, 1245) probíhají u běžícího, provozně teplého motoru na volnoběh. Řídicí jednotka ventil aktivně ovládá a měří reakci (např. hmotnost vzduchu) – k tomu je nutný reálný proud výfukových plynů, resp. vzduchu. Při kontrole se ventil EGR střídavě otevírá a zavírá; hmotnost vzduchu na to musí měřitelně reagovat.
- Adaptace (bloky 816, 1073, 1075, 1076) a manuální kontroly (bloky 1088, 1089) probíhají při zapnutém zapalování a vypnutém motoru. Koncové polohy, resp. nulový bod snímače se učí bez proudu výfukových plynů, akční člen se pohybuje a pozoruje bez spalování. Zajisti přitom stabilní napětí palubní sítě (orientační hodnota cca 12,5 V).
⚠️ Nezaměňovat: Blok
1076„Adaptace snímače rozdílu tlaku nízkotlakého ZVVP” se týká snímače nízkotlaké větve EGR – ne snímače rozdílu tlaku DPF. Pro práce na filtru pevných částic je příslušný jiný blok.
3. Předpoklady
- Diagnostické rozhraní je připojeno (stavový řádek dole zobrazuje např. „Připojeno k … Adaptér připraven.”)
- Řídicí jednotka 01 – Elektronika motoru je otevřená, karta Základní nastavení
- Vyvolávající práce je dokončená (ventil/chladič vyčištěn nebo vyměněn, konektory a hadice těsně sedí)
- Stav motoru podle rutiny (viz základní pravidlo v oddílu 2): aktivní kontroly u běžícího, provozně teplého motoru na volnoběh, adaptace a manuální kontroly při zapnutém zapalování, vypnutém motoru. Řídicí jednotka podmínku určuje a přeruší rutinu, pokud není splněna
- Stabilní napětí palubní sítě (v případě potřeby připoj nabíječku)
- Paměť závad řídicí jednotky motoru předem načíst a po odstranění příčiny vymazat
4. Kontrola zpětného vedení výfukových plynů
Kontrola zpětného vedení výfukových plynů (blok 778) je aktivní funkční test, nikoli proces učení. Probíhá u běžícího, provozně teplého motoru na volnoběh – jen tehdy je přítomen reálný proud výfukových plynů a vzduchu, jehož reakci lze měřit. Po kliknutí na Start řídicí jednotka cíleně ovládá ventil EGR – otevírá jej a zavírá – a přitom pozoruje reakci ostatních snímačů, především hmotnost vzduchu (měřič hmotnosti vzduchu):
- Když se ventil otevře, proudí vracené výfukové plyny do sání a vytlačují čerstvý vzduch – naměřená hmotnost vzduchu musí měřitelně klesnout.
- Když se ventil opět zavře, hmotnost vzduchu se zase zvýší.
Reaguje-li hmotnost vzduchu podle očekávání, považuje se větev EGR za funkční. Pokud reakce chybí nebo je příliš malá, ukazuje to na zaseknutý, zakoksovaný nebo netěsný ventil, ucpané kanály nebo vadný akční člen. Výsledek řídicí jednotka hlásí jako splněno / nesplněno; naučené hodnoty se přitom trvale nemění.
Doplňkově blok 834 „Kontrola regulační odchylky zpětného vedení výfukových plynů” kontroluje, zda skutečně vrácené množství odpovídá množství vyžádanému řídicí jednotkou – příliš velká odchylka je klasickým spouštěčem závady „Regulační odchylka zpětného vedení výfukových plynů”.
5. Adaptace ventilu zpětného vedení výfukových plynů
Adaptace ventilu zpětného vedení výfukových plynů (blok 816) je proces učení a probíhá při zapnutém zapalování a vypnutém motoru (stabilní napětí palubní sítě, orientační hodnota cca 12,5 V): Řídicí jednotka najede ventilem EGR na jeho mechanické koncové dorazy (zcela zavřený a zcela otevřený) a uloží příslušné hodnoty polohy snímače polohy jako nové naučené hodnoty. Protože se zde neměří reakce proudu výfukových plynů, motor smí – a má – přitom stát.
Tím regulace opět přesně ví, která ovládací hodnota odpovídá které skutečné poloze ventilu. Adaptace je nutná především:
- po výměně ventilu EGR,
- po vyčištění ventilu (změněné tření/koncová poloha vlivem odstraněných usazenin),
- když závada ukazuje na nepravděpodobnou polohu ventilu nebo chybějící základní nastavení.
Bez této adaptace počítá řídicí jednotka se starými hodnotami polohy – regulace se stane nepřesnou, míra EGR již nesedí a hrozí opětovné závady regulační odchylky. Na rozdíl od kontroly z kroku 4 adaptace trvale mění uložené naučené hodnoty.
Pro nízkotlakou větev existují příslušné adaptace jako vlastní bloky: 1073 (ventil ND-EGR), 1075 (výfuková klapka) a 1076 (snímač rozdílu tlaku).
6. Manuální kontrola nízkotlakého ventilu EGR
Manuální kontrola nízkotlakého ventilu EGR (blok 1088) nechává tebe ovládat ventil ND-EGR místo toho, abys přenechal průběh výhradně řídicí jednotce. Probíhá při zapnutém zapalování a vypnutém motoru, aby se akční člen dal bezpečně bez proudu výfukových plynů projet a pozorovat. Zadáš polohu (otevřít/zavřít, resp. po krocích) a pozoruješ zpětné hlášení polohy a pohyb ventilu.
Účelem je kontrola mechanické pohyblivosti: Nízkotlaký ventil EGR sedí v proudu výfukových plynů za DPF a může se vlivem usazenin sazí stát těžko pohyblivým nebo se zaseknout. Při manuální kontrole poznáš,
- zda ventil čistě a úplně následuje ovládací povel,
- zda se na některém místě zadrhává, zasekává nebo reaguje se zpožděním,
- zda zpětné hlášení polohy odpovídá povelem zadané poloze.
Tak lze cíleně posoudit, zda je ventil ještě v pořádku, musí se vyčistit nebo vyměnit – dříve než se provede adaptace nebo se zbytečně vymění díl. Pro výfukovou klapku nabízí blok 1089 stejnou manuální kontrolu; 1245 naproti tomu kontroluje filtr ND-EGR automaticky (řízeně řídicí jednotkou).
7. Kontrola výsledku
- Vymaž paměť závad a znovu ji načti – nesmí být uložena žádná nová závada EGR (regulační odchylka, poloha ventilu, rozdíl tlaku).
- Zkontroluj v blocích naměřených hodnot hodnověrnost hodnot relevantních pro EGR, např. žádanou a skutečnou míru EGR, hmotnost vzduchu a polohu ventilu. Při zavřeném ventilu by měla hmotnost vzduchu odpovídat potřebě čerstvého vzduchu.
- Udělej krátkou zkušební jízdu – pokud možno s připojenou diagnostikou – přes různé body zatížení a zkontroluj, že EGR reguluje čistě a žádná závada se neopakuje.
8. Úskalí a upozornění
- Nejprve odstranit příčinu: Adaptace a kontrola předpokládají mechanicky nepoškozený díl. Zakoksovaný, zaseknutý ventil se učením opět nezprovozní – nejprve vyčistit/vyměnit, poté adaptovat.
- Zvolit správnou větev: Vysokotlaké a nízkotlaké EGR mají oddělené ventily a bloky. Zkontroluj nejprve, které větve se problém týká, a zvol příslušný blok (778/816 pro HD, 1073/1075/1076/1088/1089/1245 pro ND).
- Dodržet pořadí: Smysluplné je většinou pořadí manuální kontrola/kontrola → čištění nebo výměna → adaptace → opětovná kontrola. Adaptace před opravou naučí jen špatný stav.
- Podmínky určuje řídicí jednotka: Které hodnoty se zobrazí a které předpoklady (motor vyp./zap., teplota, napětí) platí, určuje řídicí jednotka; při nesplněných podmínkách rutina neproběhne.
- Nezaměnit snímač rozdílu tlaku: Snímač rozdílu tlaku ND-EGR (blok
1076) není snímač rozdílu tlaku DPF – dbej na správnou větev a číslo dílu. - Chybějící bloky: Podle motoru, stavu softwaru a kódování nejsou všechny bloky viditelné nebo jsou pojmenované mírně jinak – to je normální a není to závada. Nemá-li motor nízkotlaké EGR, příslušné bloky zcela chybí.
