Рециркулација издувних гасова (ЕГР) враћа део издувних гасова назад у усисни тракт. Охлађени издувни гас сиромашан кисеоником снижава врхунску температуру сагоревања, а тиме и емисију азотних оксида (NOₓ). Зачађени или заглављени ЕГР-делови доводе до губитка снаге, рада у нужди, повећане потрошње, црног дима и уписа грешака попут „одступање регулације рециркулације издувних гасова”.
Код MQB-дизела ЕГР-дијагнозу у CarPort-у покрећеш преко основних подешавања управљачке јединице 01 – Електроника мотора. Тамо су – у зависности од мотора и верзије софтвера – доступне разне рутине: активне функционалне провере, адаптације (учење научених вредности) и ручне провере појединих извршних чланова.
⚠️ Ово упутство објашњава шта поједине ЕГР-рутине раде. Адаптације и провере изводи само када постоји конкретан повод (замена дела, чишћење, сачувана грешка) – не „за сваки случај”.
1. Високопритисни и нископритисни ЕГР – разлика
Модерни MQB-TDI (нпр. EA288, Euro 6) често имају две одвојене ЕГР-деонице које управљачка јединица комбинује у зависности од радне тачке. Обе имају сопствене вентиле, хладњаке и основна подешавања.
| Високопритисни ЕГР (ВП-ЕГР) | Нископритисни ЕГР (НП-ЕГР) | |
|---|---|---|
| Узимање издувних гасова | пре турбине (врући издувни гас директно из издувне гране) | након филтера честица чађи (пречишћени, хладнији издувни гас) |
| Увођење | након лептира гаса у усисну грану | пре компресора (улаз турбопуњача) |
| Пут / реакција | кратак, брза регулација | дуг, равномерније примешавање |
| Подручје деловања | пре свега загревање и ниско/средње оптерећење | пре свега веће оптерећење и број обртаја |
| Посебност | нефилтрирани издувни гас с чађи → склон коксовању вентила и хладњака | филтрирани издувни гас → мање зачађења у усисном тракту, мањи губитак потрошње |
| Додатни делови | ЕГР-вентил, ЕГР-хладњак с бајпасом | НП-ЕГР-вентил, издувна клапна (ствара пад притиска), сензор диференцијалног притиска, НП-ЕГР-хладњак |
Укратко: високопритисни ЕГР реагује брзо и покрива загревање и доње подручје оптерећења, али се јаче зачађује. Нископритисни ЕГР користи већ филтрирани издувни гас иза DPF-а, ради чистије и повољније по потрошњи те преузима пре свега веће подручје оптерећења. Да би функционисао, треба му издувна клапна за стварање потребног пада притиска и сензор диференцијалног притиска за мерење враћене количине.
2. Преглед релевантних основних подешавања

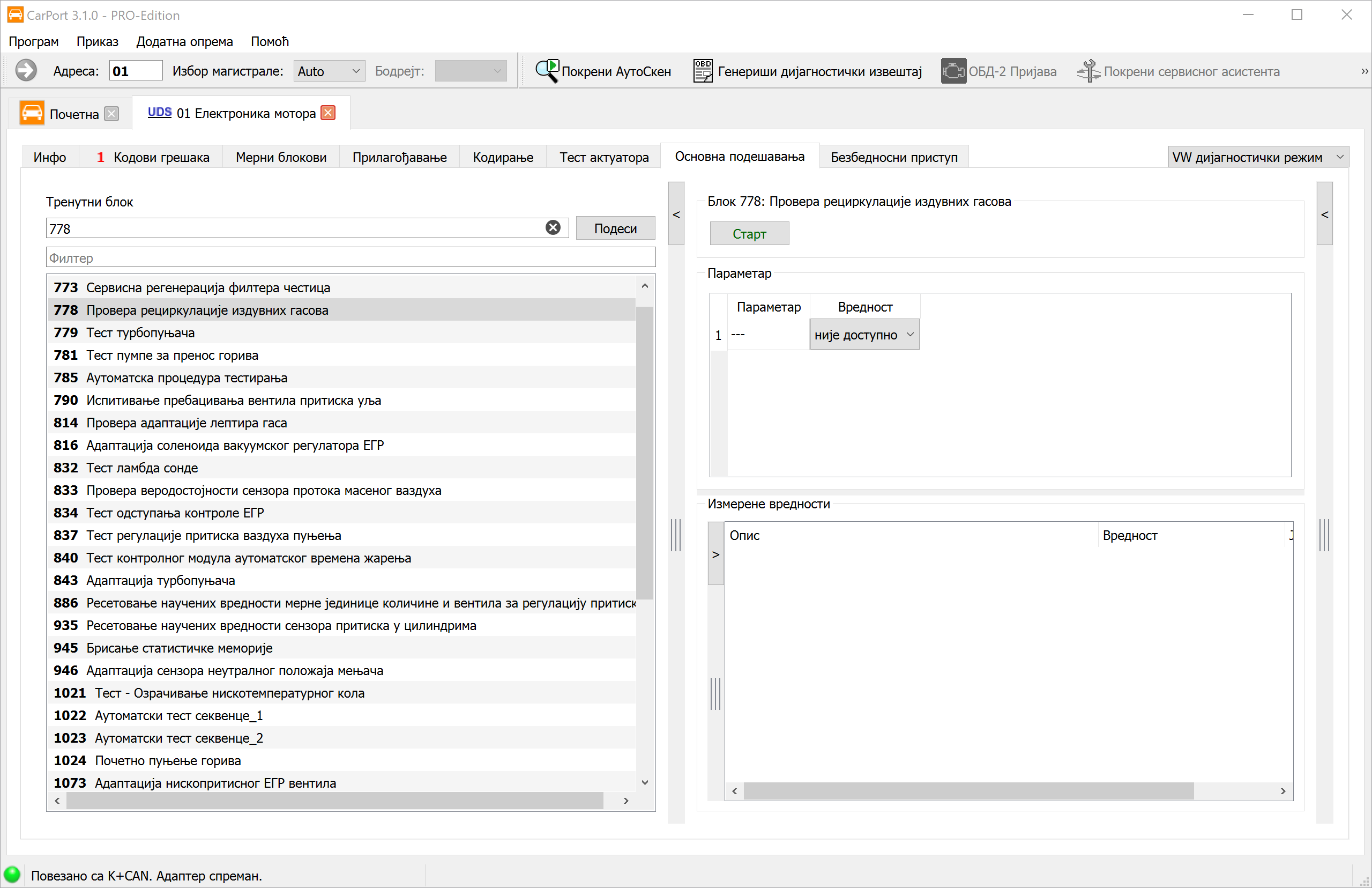

У листи блокова основних подешавања налазиш ЕГР-рутине. Које су од њих видљиве, зависи од мотора, верзије софтвера и опреме (нема сваки мотор нископритисни ЕГР).
| Блок | Основно подешавање | Сврха |
|---|---|---|
| 778 | Провера рециркулације издувних гасова | Активни функционални тест ЕГР-деонице |
| 816 | Адаптација соленоида вакуумског регулатора ЕГР | Поново учи крајње положаје ЕГР-вентила |
| 834 | Тест одступања контроле ЕГР | Проверава да ли се задата и стварна ЕГР-стопа поклапају |
| 1073 | Адаптација нископритисног ЕГР вентила | Поново учи крајње положаје НП-ЕГР-вентила |
| 1075 | Адаптација издувне клапне | Поново учи крајње положаје издувне клапне |
| 1076 | Адаптација сензора диференцијалног притиска ниског притиска ЕГР | Референцира нулту тачку сензора диференцијалног притиска НП-ЕГР |
| 1088 | Ручна провера нископритисног ЕГР вентила | Кориснички вођено побуђивање ради провере покретљивости |
| 1089 | Ручна провера клапне издувних гасова | Кориснички вођено побуђивање издувне клапне |
| 1245 | Аутоматска провера филтера за ЕГР ниског притиска | Провера НП-ЕГР-филтера вођена управљачком јединицом |
Провера vs. адаптација vs. ручна провера: Провера само утврђује да ли неки део ради (резултат прошао/није прошао), без трајне промене научених вредности. Адаптација пак циљано мења научене вредности управљачке јединице (нпр. крајње положаје након замене). Ручна провера препушта теби побуђивање, како би сам могао да посматраш кретање.
🔧 Правило за стање мотора – ради ли мотор или не?
- Провере (блокови 778, 834, 1245) изводе се при упаљеном, загрејаном мотору у празном ходу. Управљачка јединица активно побуђује вентил и мери реакцију (нпр. масу ваздуха) – за то је потребан стваран проток издувних гасова одн. ваздуха. При провери се ЕГР-вентил наизменично отвара и затвара; маса ваздуха при томе мора мерљиво да реагује.
- Адаптације (блокови 816, 1073, 1075, 1076) и ручне провере (блокови 1088, 1089) изводе се при укљученом паљењу и угашеном мотору. Крајњи положаји одн. нулта тачка сензора уче се без протока издувних гасова, извршни члан се помера и посматра без сагоревања. Побрини се при томе за стабилан напон бордмреже (оријентационо око 12,5 V).
⚠️ Не мешати: Блок
1076„Адаптација сензора диференцијалног притиска ниског притиска ЕГР” се односи на сензор нископритисне ЕГР-деонице – не на DPF сензор диференцијалног притиска. За радове на филтеру честица надлежан је други блок.
3. Предуслови
- Дијагностички интерфејс је повезан (статусна трака доле приказује нпр. „Повезано са … Адаптер спреман.”)
- Управљачка јединица 01 – Електроника мотора је отворена, картица Основна подешавања
- Изведени рад је завршен (вентил/хладњак очишћен или замењен, конектори и црева заптивено належу)
- Стање мотора у зависности од рутине (види правило у одељку 2): активне провере при упаљеном, загрејаном мотору у празном ходу, адаптације и ручне провере при укљученом паљењу, угашеном мотору. Управљачка јединица задаје услов и прекида ако није испуњен
- Стабилан напон бордмреже (по потреби прикључити пуњач)
- Меморију грешака управљачке јединице мотора претходно очитати и након отклоњеног узрока обрисати
4. Провера рециркулације издувних гасова
Провера рециркулације издувних гасова (блок 778) је активни функционални тест, не поступак учења. Изводи се при упаљеном, загрејаном мотору у празном ходу – само тада постоји стваран проток издувних гасова и ваздуха чија се реакција може мерити. Након клика на Старт управљачка јединица циљано побуђује ЕГР-вентил – отвара га и затвара – и при томе посматра реакцију остале сензорике, пре свега масу ваздуха (мерач масе ваздуха):
- Отвори ли се вентил, враћени издувни гас струји у усисни тракт и истискује свеж ваздух – измерена маса ваздуха мора мерљиво да опадне.
- Затвори ли се вентил, маса ваздуха поново расте.
Реагује ли маса ваздуха очекивано, ЕГР-деоница се сматра исправном. Изостане ли реакција или је премала, то указује на заглављен, коксован или незаптивен вентил, зачепљене канале или неисправан извршни члан. Резултат управљачка јединица јавља као прошао / није прошао; научене вредности се при томе трајно не мењају.
Допунски блок 834 „Тест одступања контроле ЕГР” проверава да ли стварно враћена количина одговара количини коју захтева управљачка јединица – превелико одступање класичан је узрок грешке „одступање регулације рециркулације издувних гасова”.
5. Адаптација соленоида вакуумског регулатора ЕГР
Адаптација соленоида вакуумског регулатора ЕГР (блок 816) је поступак учења и изводи се при укљученом паљењу и угашеном мотору (стабилан напон бордмреже, оријентационо око 12,5 V): управљачка јединица доводи ЕГР-вентил на његове механичке крајње граничнике (потпуно затворен и потпуно отворен) и чува припадајуће вредности положаја давача положаја као нове научене вредности. Пошто се овде не мери реакција протока издувних гасова, мотор при томе сме – и треба – да стоји.
Тиме регулација поново тачно зна која вредност побуде одговара ком стварном положају вентила. Адаптација је потребна пре свега:
- након замене ЕГР-вентила,
- након чишћења вентила (промењено трење/крајњи положај због уклоњених наслага),
- када грешка указује на неверодостојан положај вентила или недостајуће основно подешавање.
Без те адаптације управљачка јединица рачуна са старим вредностима положаја – регулација постаје нетачна, ЕГР-стопа више не одговара и прете нове грешке одступања регулације. За разлику од провере из корака 4, адаптација трајно мења сачуване научене вредности.
За нископритисну деоницу одговарајуће адаптације постоје као засебни блокови: 1073 (НП-ЕГР-вентил), 1075 (издувна клапна) и 1076 (сензор диференцијалног притиска).
6. Ручна провера нископритисног ЕГР вентила
Ручна провера нископритисног ЕГР вентила (блок 1088) омогућава теби да побуђујеш НП-ЕГР-вентил, уместо да ток препустиш само управљачкој јединици. Изводи се при укљученом паљењу и угашеном мотору, како би се извршни члан могао безопасно померати и посматрати без протока издувних гасова. Задајеш положај (отворити/затворити одн. постепено) и посматраш повратну информацију о положају и кретање вентила.
Сврха је механичка провера покретљивости: нископритисни ЕГР-вентил седи у струји издувних гасова иза DPF-а и може због наслага чађи отежано да ради или да заглави. У ручној провери препознајеш:
- да ли вентил прати наредбу побуде чисто и потпуно,
- да ли негде запиње, заглављује или касни у реакцији,
- да ли повратна информација о положају одговара наређеном положају.
Тако се циљано може проценити да ли је вентил још исправан, треба ли га очистити или заменити – пре него што се спроведе адаптација или непотребно замени део. За издувну клапну постоји са блоком 1089 иста ручна провера; 1245 пак проверава НП-ЕГР-филтер аутоматски (вођено управљачком јединицом).
7. Провера резултата
- Обриши меморију грешака и поново је очитај – не сме бити сачувана ниједна нова ЕГР-грешка (одступање регулације, положај вентила, диференцијални притисак).
- У мерним блоковима провери ЕГР-релевантне вредности на веродостојност, нпр. задату и стварну ЕГР-стопу, масу ваздуха и положај вентила. При затвореном вентилу маса ваздуха треба да одговара потреби за свежим ваздухом.
- Обави кратку пробну вожњу – по могућству са прикљученом дијагностиком – кроз различите тачке оптерећења и провери да ли ЕГР чисто регулише и да се грешка не враћа.
8. Замке и напомене
- Прво отклони узрок: адаптација и провера претпостављају механички исправан део. Коксован, заглављен вентил учењем се не ослобађа – прво очистити/заменити, па онда адаптирати.
- Изабери праву деоницу: високопритисни и нископритисни ЕГР имају одвојене вентиле и блокове. Прво провери која је деоница захваћена и изабери одговарајући блок (778/816 за ВП, 1073/1075/1076/1088/1089/1245 за НП).
- Обрати пажњу на редослед: обично има смисла ручно/проверити → очистити или заменити → адаптирати → поново проверити. Адаптација пре поправке научи само лоше стање.
- Услови долазе од управљачке јединице: које се вредности приказују и који предуслови (мотор угашен/упаљен, температура, напон) важе, задаје управљачка јединица; при неиспуњеним условима рутина се не извршава.
- Не мешати сензор диференцијалног притиска: НП-ЕГР сензор диференцијалног
притиска (блок
1076) није DPF сензор диференцијалног притиска – пази на праву деоницу и број дела. - Недостајући блокови: у зависности од мотора, верзије софтвера и кодирања нису сви блокови видљиви или су мало другачије именовани – то је нормално и није грешка. Нема ли мотор нископритисни ЕГР, припадајући блокови потпуно недостају.
