Код дизел мотора (TDI) на MQB платформи сваки инжектор је прецизна компонента. Да би управљачка јединица мотора прецизно управљала сваким инжектором, мора да зна његову појединачну корекциону вредност. Након замене инжектора или управљачке јединице ове вредности уносиш помоћу CarPort-а у картици Прилагођавање – по једну за сваки цилиндар.
Постоје при томе две варијанте, у зависности од произвођача инжектора:
- IMA-код (нпр. Bosch): кратак код одштампан на инжектору, који уносиш директно.
- Delphi: дужи калибрациони код, који CarPort у зависности од управљачке јединице приказује као читљив текст или као Hex вредност – у случају Hex-а мораш га прво преконвертовати (одељак 6).
Ово упутство важи за дизел моторе. Зашто бензинским моторима (TSI) није потребно кодирање – и шта тамо ипак треба да урадиш након замене инжектора – налази се у одељку 9.
1. Која варијанта важи за твоје возило?
Пресудан је тип инжектора, а не модел. Варијанту препознајеш по коду на инжектору односно по вредности коју CarPort приказује у каналу 768:
| Обележје | IMA-код (Bosch) | Delphi |
|---|---|---|
| Ознака на инжектору | кратак код, око 6–7 знакова (нпр. C2GKLL0) |
дуг код, око 20 знакова (нпр. BS011KR4BAGY3926RYWZ) |
| Унос у CarPort | код унети директно | директно или – у зависности од приказа – као Hex (преконвертовати, одељак 6) |
| Вредност у каналу 768 | кратак код (C2GKLL0) |
дуг код (BS011…RYWZ) или Hex (06161A19…1E1E) |
Пресудна је дужина кода: кратак код (6–7 знакова) је IMA варијанта; дуг код (око 20 знакова) – било као читљив текст или као дугачак Hex број – Delphi варијанта.
2. Предуслови
- Дијагностички интерфејс повезан (статусна трака при дну приказује нпр. „Повезано са K+CAN. Адаптер спреман.”)
- Контакт укључен, мотор угашен
- Стабилан напон електроинсталације – током уписа напон не сме да падне (по потреби прикључити пуњач)
- Инжектори су механички потпуно уграђени (нови заптивни прстенови/ бакарне подлошке, исправан обртни момент)
⚠️ Важно: Пре уградње запиши код сваког инжектора заједно са цилиндром у који се уграђује. У уграђеном стању ознака често више није читљива – а додела код ↔ цилиндар је пресудна (види одељак 8).
3. Безбедносни приступ
Уношење корекционих вредности је приступ уписивања. Многе управљачке јединице ослобађају прилагођавање тек након што се пријавиш помоћу приступног кода (логин). Без овог откључавања управљачка јединица одбија снимање поруком „Потребан је безбедносни приступ”.
- Отвори управљачку јединицу Адреса 01 – Електроника мотора.
- Пређи на картицу Безбедносни приступ.
- Унеси логин код 27971 и потврди.
Не захтева свака управљачка јединица откључавање – неке прихватају прилагођавање директно. Ако га управљачка јединица затражи, 27971 је одговарајући код за прилагођавање инжектора. Дозвола важи за текућу сесију; након прекида везе мораш је поново унети.
4. Отварање прилагођавања
- Отвори – ако то већ ниси урадио – управљачку јединицу Адреса 01 – Електроника мотора.
- Пређи на картицу Прилагођавање.
- Изабери канал „Корекциона вредност млазнице 1” (типично 768): унеси број у поље „Активан канал” или помоћу Филтера потражи по опису.
Инжектори се налазе на узастопним каналима – један канал по цилиндру (типична нумерација):
| Канал | Инжектор / цилиндар |
|---|---|
| 768 | Инжектор 1 |
| 769 | Инжектор 2 |
| 770 | Инжектор 3 |
| 771 | Инжектор 4 |
⚠️ Бројеви канала могу да се разликују у зависности од управљачке јединице. Зато се оријентиши према опису канала („Корекциона вредност млазнице 1”, „… млазнице 2” …), а не само према броју. Четвороцилиндраш има четири канала за инжекторе, троцилиндраш три; то што нису сви канали видљиви нормално је у зависности од мотора.

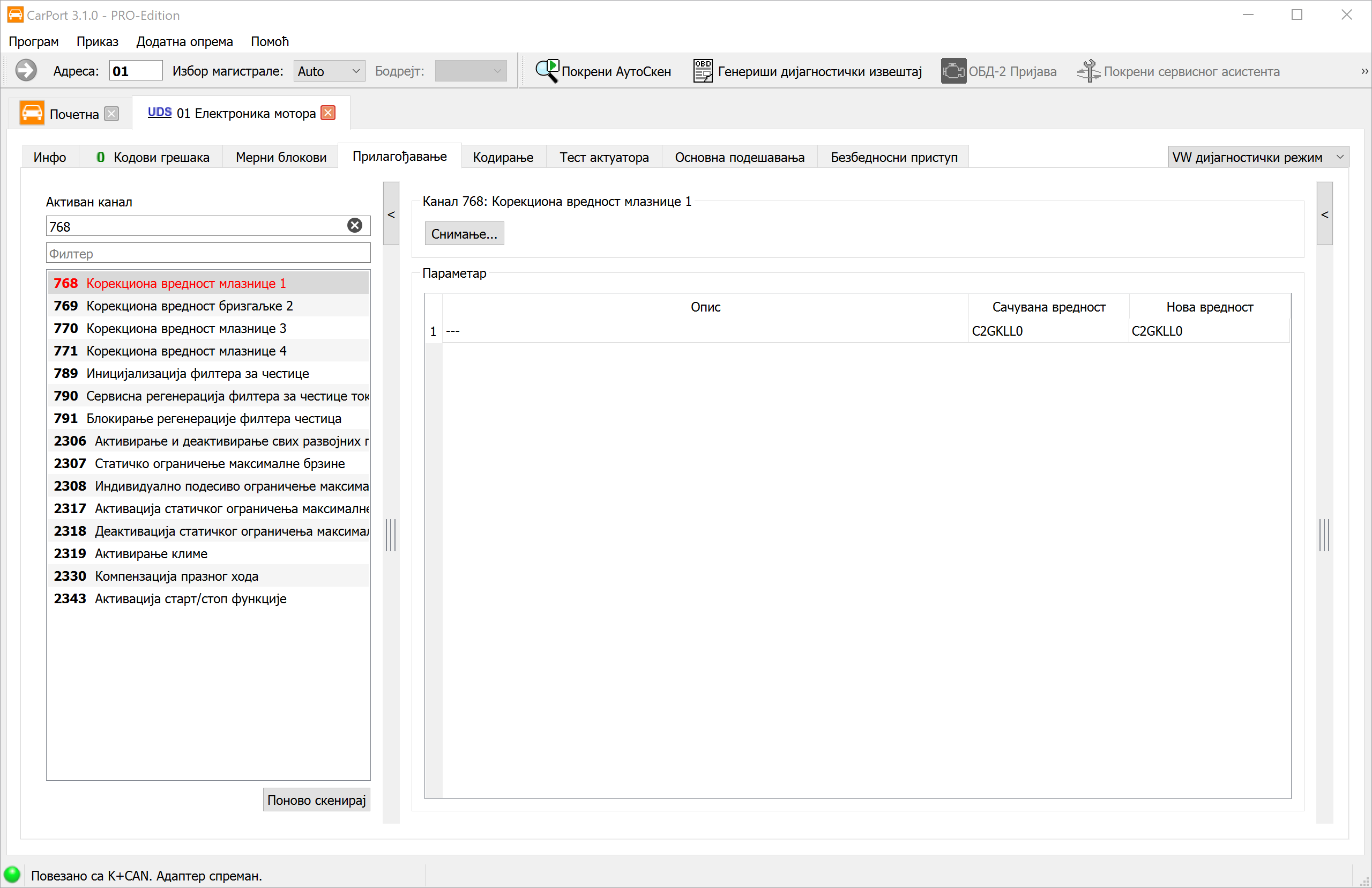

5. Варијанта А: Инжектори са IMA-кодом
IMA-код се налази на сваком инжектору и уноси се директно.
- Изабери канал са корекционом вредношћу инжектора 1.
- У колону „Нова вредност” унеси код тачно онако како стоји на инжектору цилиндра 1.
- Кликни на „Снимање…”.
- Понови то за канале са корекционим вредностима осталих цилиндара, са одговарајућим кодом инжектора за сваки.
- Ради провере поново очитај вредности – Сачувана вредност и Нова вредност морају да се поклапају.
Пренеси код веома пажљиво
6. Варијанта Б: Delphi инжектори
Delphi инжектори носе дужи код (око 20 знакова из скупа знакова 0–9 и A–Z, али без знакова I, O, Q, V). CarPort приказује корекциону вредност у каналу 768 – у зависности од управљачке јединице/возила – у једном од два приказа:

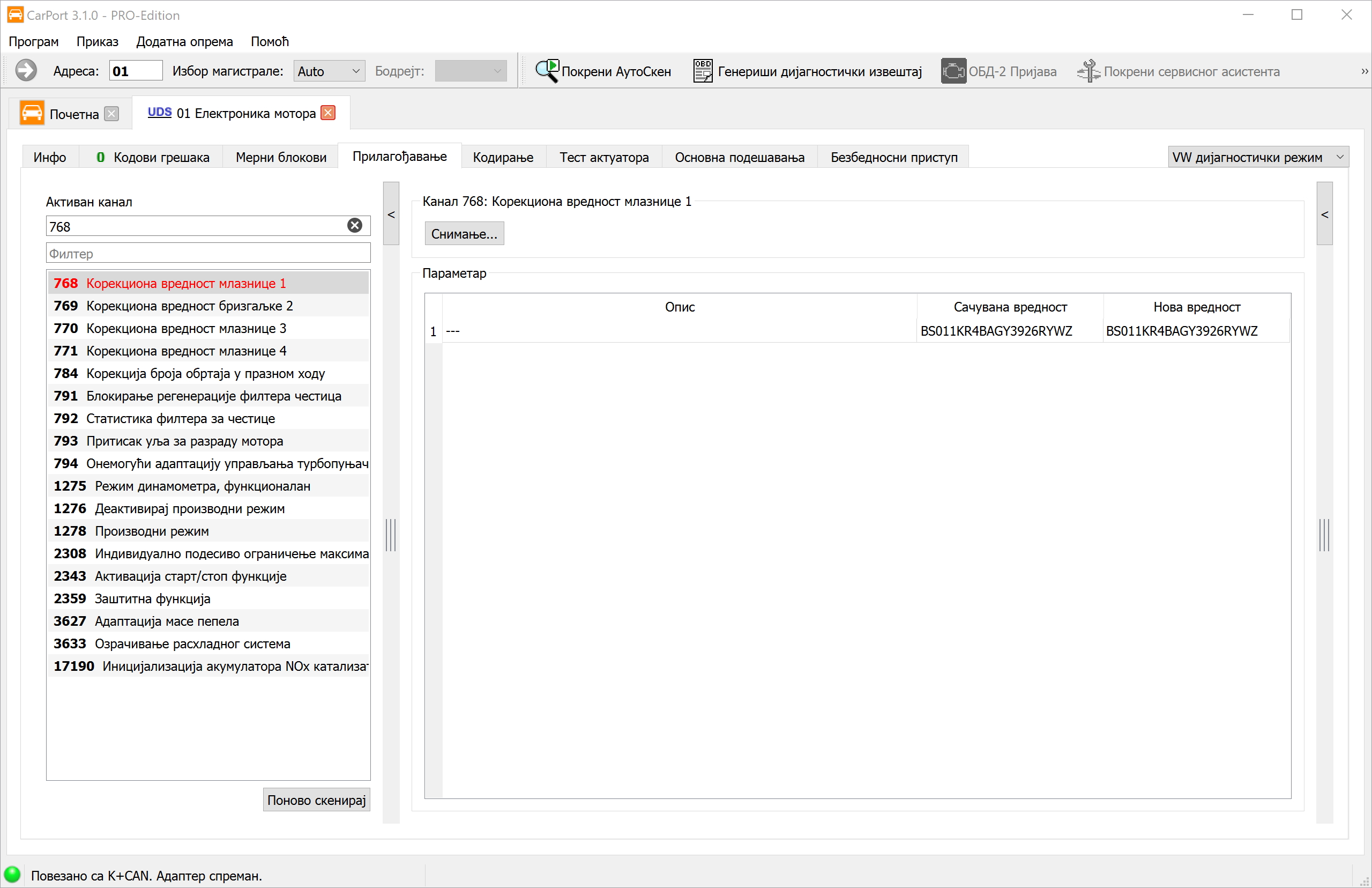

a) Као читљив код (ASCII). Тада код одштампан на инжектору уносиш директно – баш као код IMA-кода (одељак 5).

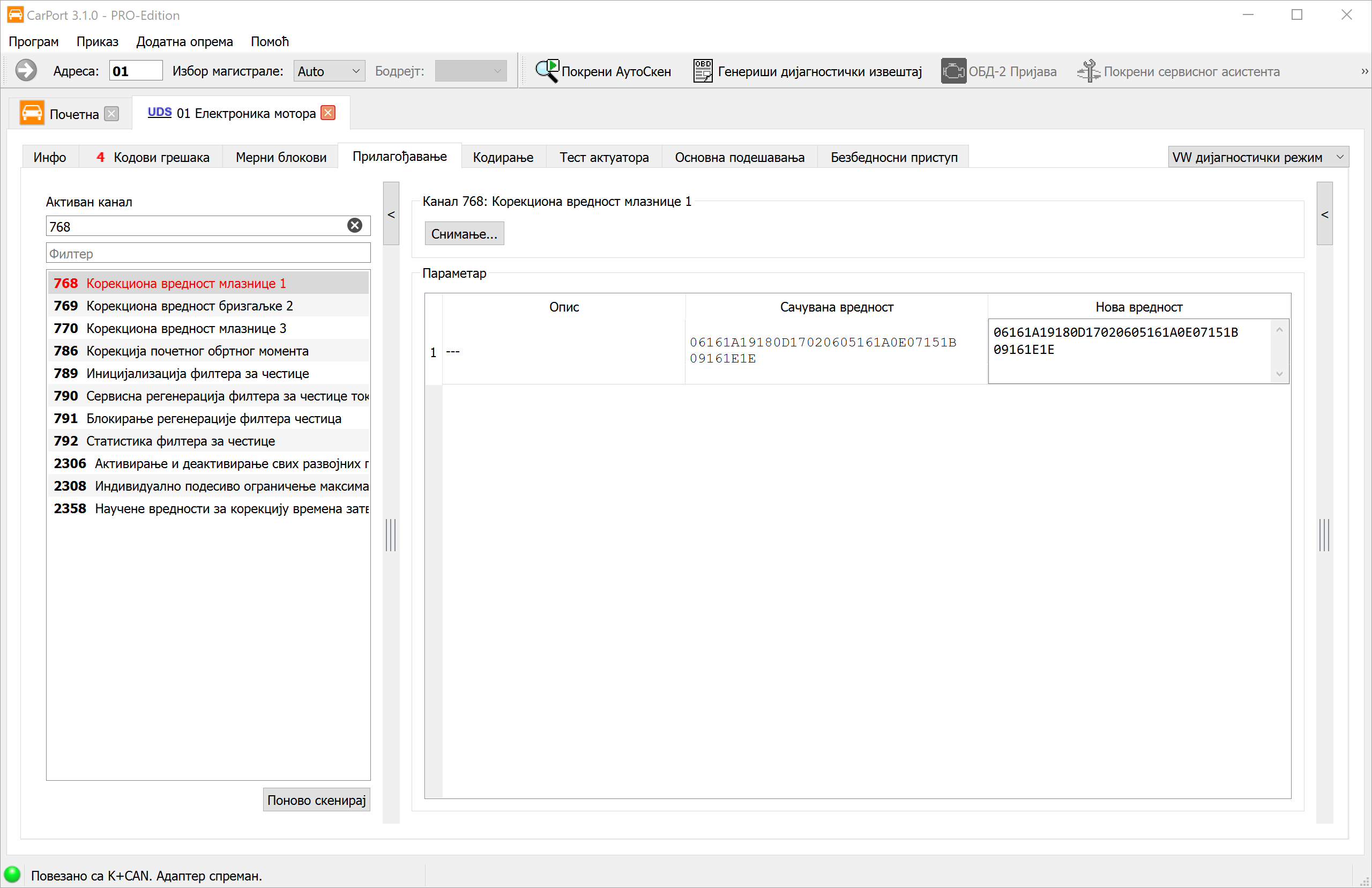

b) Као Hex број. Тада се ознака не може директно укуцати – мораш је претходно знак по знак преконвертовати у Hex (табела испод).
Табела конверзије (знак ознаке → Hex)
Сваки знак кода са ознаке постаје две Hex цифре (вредност 00–1F). Слова I, O, Q, V се не појављују у Delphi коду:
| Знак | Hex | Знак | Hex | Знак | Hex | Знак | Hex |
|---|---|---|---|---|---|---|---|
| 0 | 00 | 8 | 08 | G | 10 | R | 18 |
| 1 | 01 | 9 | 09 | H | 11 | S | 19 |
| 2 | 02 | A | 0A | J | 12 | T | 1A |
| 3 | 03 | B | 0B | K | 13 | U | 1B |
| 4 | 04 | C | 0C | L | 14 | W | 1C |
| 5 | 05 | D | 0D | M | 15 | X | 1D |
| 6 | 06 | E | 0E | N | 16 | Y | 1E |
| 7 | 07 | F | 0F | P | 17 | Z | 1F |
Овако израчунаваш Hex вредност
- Претвори сваки знак кода са ознаке помоћу табеле у његове две Hex цифре.
- Надовежи Hex парове у један непрекидан низ знакова.
- Резултат је двоструко дужи од ознаке (20 знакова → 40 Hex цифара). Унеси га у „Нова вредност” одговарајућег канала (768 = цил. 1, 769 = цил. 2 …) и кликни „Снимање…”.
Пример – код са ознаке 6NTSRDP265NTE7MU9NYY даје тачно ону Hex вредност
са Hex снимка екрана изнад:
| 6 | N | T | S | R | D | P | 2 | 6 | 5 | N | T | E | 7 | M | U | 9 | N | Y | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 16 | 1A | 19 | 18 | 0D | 17 | 02 | 06 | 05 | 16 | 1A | 0E | 07 | 15 | 1B | 09 | 16 | 1E | 1E |
Надовезано: 06161A19180D17020605161A0E07151B09161E1E
Ако у Hex приказу грешком унесеш сирови код са ознаке, неће одговарати ни формат ни контролна сума – вредност ће бити одбијена. Изостала или погрешна конверзија најчешћа је препрека код Delphi-ја.
7. После кодирања
Уносом кодова управљачка јединица ресетује корекционе вредности инжектора научене током рада. Затим:
- Преузимање и провера вредности: Након снимања искључи контакт, сачекај око 10 секунди, па поново укључи контакт – тако управљачка јединица сигурно преузима вредности. Затим поново очитај канале: Сачувана вредност мора да одговара унетом коду сваког цилиндра.
- Обриши меморију грешака – све уносе настале услед замене инжектора (искључени конектори, покушаји стартовања).
- Обави адаптациону вожњу: загреј мотор и вози га у различитим опсезима оптерећења и броја обртаја (и у режиму успоравања мотором). При томе управљачка јединица чисто научи нове инжекторе.
- Провери да се не уписује нова грешка и да мотор ради равномерно.
Формална калибрација најмањих количина убризгавања (позната и као адаптација средње вредности количине односно нулте количине) обавља се у радионици као вођена функција (нпр. у ODIS-у) са загрејаним мотором. CarPort не нуди ову вођену калибрацију – за уобичајену замену инжектора довољно је кодирање са накнадном адаптационом вожњом.
8. Замке
- Погрешан цилиндар: Сваки код припада тачно каналу оног цилиндра у коме се инжектор налази. Замењени инжектори или кодови доводе до неравномерног рада и лоших вредности издувних гасова. Зато претходно запиши код и положај уградње.
- Погрешно пренет знак: Пренеси сваки знак тачно. Могуће важећи, али погрешан код (нпр. са суседног цилиндра) биће прихваћен и погоршаће рад мотора.
- Delphi без (исправне) конверзије: Код одштампан на инжекторима не прихватају управљачке јединице са Hex приказом. Одштампани код се мора прво преконвертовати помоћу табеле (одељак 6) и унети као Hex цифре.
- Недостаје безбедносни приступ: Ако управљачка јединица захтева приступни код, вредност се без њега не може снимити („Потребан је безбедносни приступ”) – прво откључај преко картице Безбедносни приступ (одељак 3).
- Заборављена адаптациона вожња: Без адаптационе вожње мотор може првих неколико километара да ради немирно, док се поново не адаптира.
- Замена дизела за бензинац: TSI бензинцима није потребно кодирање (одељак 9) – тамо не постоји поље за унос кодова инжектора.
- Пад напона током уписа: Обезбеди стабилан напон електроинсталације, иначе упис у управљачку јединицу може да не успе.
- Механика: Замени заптивне прстенове/бакарне подлошке, монтирај инжекторе са исправним обртним моментом и (ако постоје) исправно прикључи стезне папучице/повратне водове.
9. Бензински мотори (EA211 / EA888): без кодирања – али ресетуј научене вредности
Код TSI бензинаца на MQB платформи (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: нпр. Golf GTI/R) инжектори се не кодирају.
Зашто кодирање није потребно
- Бензински инжектори немају IMA-код – у управљачким јединицама бензинских мотора не постоје канали прилагођавања за податке инжектора.
- Управљачка јединица сама компензује производне толеранције и хабање: преко ламбда регулације (прилагођавање смеше) и надзора неравномерности рада – препознаје цилиндар који одступа и аутоматски прилагођава његово трајање убризгавања.
- Мит „мора да се научи” потиче од дизела (тамо је обавезно) и од неких других произвођача (нпр. BMW), који кодирају и бензинце. Код VW бензинаца ове класе то није предвиђено.
Зашто ипак треба да ресетујеш научене вредности
Управљачка јединица је током хиљада километара научила да компензује старе, истрошене инжекторе (тромост, коксовање). Ако се нови инжектори покрећу овим екстремним корекционим вредностима, мотор у првим сатима рада може да ради немирно, трза, тешко пали или да упише грешке као „Смеша превише богата/превише сиромашна” или „Изостанак сагоревања” – док се кроз више возних циклуса не врати у нормалу.
Ако ресетујеш научене вредности, систем креће од чисте нулте тачке која одговара новим инжекторима. Фина адаптација тада одмах почиње исправно.
Поступак:
- Обриши меморију грешака.
- У управљачкој јединици мотора (Адреса 01) под Прилагођавање односно Основна подешавања изврши унос за ресетовање научених вредности система за гориво / формирања смеше.
- Пусти мотор кратко да ради у празном ходу, затим пробна вожња под различитим оптерећењима – систем се тада брзо поново адаптира.
⚠️ Важно: Код бензинских мотора са директним убризгавањем (FSI) тефлонски прстенови коморе сагоревања и О-прстенови морају се при сваком демонтирању обавезно заменити; за тефлонске прстенове потребан је специјални алат. То важи независно од софтвера.
10. Напомене
- Канали који недостају: У зависности од мотора и кодирања нису сви канали видљиви – то је нормално и није грешка.
- Безбедност: Радове на common rail систему (притисци и преко 2000 bar) и на бензинском директном убризгавању изводи само уз одговарајуће стручно знање.
