Recirkulacija ispušnih plinova (AGR) vraća dio ispušnih plinova natrag u usisni trakt. Ohlađeni ispušni plin siromašan kisikom snižava vršnu temperaturu izgaranja, a time i emisiju dušikovih oksida (NOₓ). Začađeni ili zaglavljeni AGR-dijelovi dovode do gubitka snage, rada u nuždi, povećane potrošnje, crnog dima i unosa grešaka poput „regulacijsko odstupanje recirkulacije ispušnih plinova”.
Kod MQB-dizela AGR-dijagnozu u CarPortu pokrećeš preko osnovnih postavki upravljačke jedinice 01 – Elektronika motora. Ondje su – ovisno o motoru i verziji softvera – dostupne razne rutine: aktivne funkcijske provjere, adaptacije (učenje naučenih vrijednosti) i ručne provjere pojedinih izvršnih članova.
⚠️ Ova uputa objašnjava što pojedine AGR-rutine rade. Adaptacije i provjere izvodi samo kad postoji konkretan povod (zamjena dijela, čišćenje, spremljena greška) – ne „za svaki slučaj”.
1. Visokotlačna i niskotlačna AGR – razlika
Moderni MQB-TDI (npr. EA288, Euro 6) često imaju dvije odvojene AGR-dionice koje upravljačka jedinica kombinira ovisno o radnoj točki. Obje imaju vlastite ventile, hladnjake i osnovne postavke.
| Visokotlačna AGR (VT-AGR) | Niskotlačna AGR (NT-AGR) | |
|---|---|---|
| Uzimanje ispušnih plinova | prije turbine (vrući ispušni plin izravno iz ispušne grane) | nakon filtra čestica čađe (pročišćeni, hladniji ispušni plin) |
| Uvođenje | nakon zaklopke gasa u usisnu granu | prije kompresora (ulaz turbopunjača) |
| Put / reakcija | kratak, brza regulacija | dug, ravnomjernije primješavanje |
| Područje djelovanja | ponajprije zagrijavanje i nisko/srednje opterećenje | ponajprije više opterećenje i broj okretaja |
| Posebnost | nefiltrirani ispušni plin s čađom → sklon koksanju ventila i hladnjaka | filtrirani ispušni plin → manje začađenja u usisnom traktu, manji gubitak potrošnje |
| Dodatni dijelovi | AGR-ventil, AGR-hladnjak s bypassom | NT-AGR-ventil, zaklopka ispušnih plinova (stvara pad tlaka), senzor diferencijalnog tlaka, NT-AGR-hladnjak |
Ukratko: visokotlačna AGR reagira brzo i pokriva zagrijavanje i donje područje opterećenja, ali se jače začađuje. Niskotlačna AGR koristi već filtrirani ispušni plin iza DPF-a, radi čišće i povoljnije po potrošnji te preuzima prije svega više područje opterećenja. Da bi funkcionirala, treba joj zaklopka ispušnih plinova za stvaranje potrebnog pada tlaka i senzor diferencijalnog tlaka za mjerenje vraćene količine.

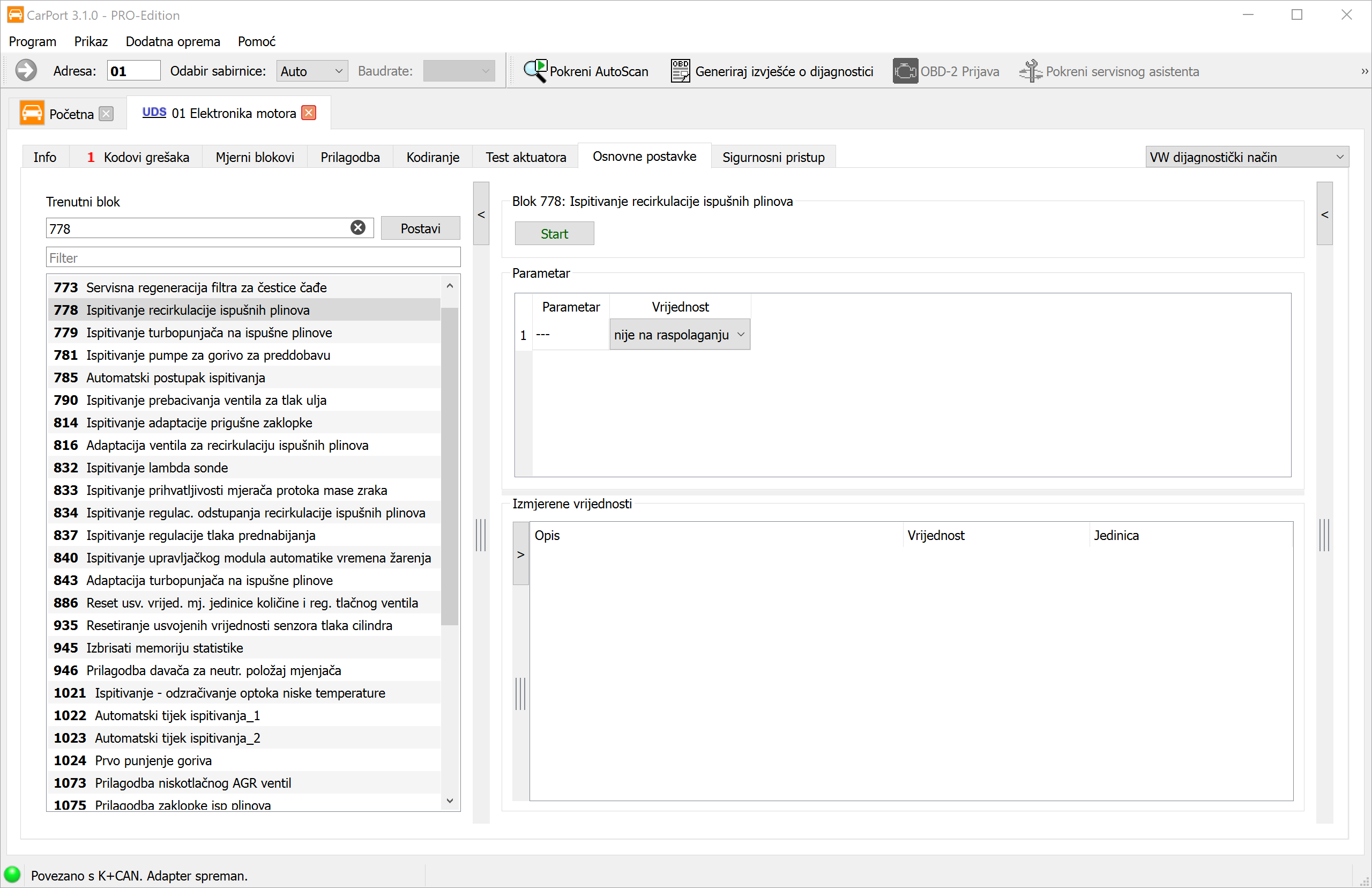

2. Pregled relevantnih osnovnih postavki
U popisu blokova osnovnih postavki nalaziš AGR-rutine. Koje su od njih vidljive, ovisi o motoru, verziji softvera i opremi (nema svaki motor niskotlačnu AGR).
| Blok | Osnovna postavka | Svrha |
|---|---|---|
| 778 | Ispitivanje recirkulacije ispušnih plinova | Aktivni funkcijski test AGR-dionice |
| 816 | Adaptacija ventila za recirkulaciju ispušnih plinova | Ponovno uči krajnje položaje AGR-ventila |
| 834 | Ispitivanje regulac. odstupanja recirkulacije ispušnih plinova | Provjerava odgovaraju li zadana i stvarna AGR-stopa |
| 1073 | Prilagodba niskotlačnog AGR ventil | Ponovno uči krajnje položaje NT-AGR-ventila |
| 1075 | Prilagodba zaklopke isp plinova | Ponovno uči krajnje položaje zaklopke ispušnih plinova |
| 1076 | Prilagodba senzora dif. tlaka niskotlačni AGR | Referencira nultočku senzora diferencijalnog tlaka NT-AGR |
| 1088 | Ručna provjera niskotlačnog AGR ventila | Korisnički vođeno pobuđivanje za provjeru pokretljivosti |
| 1089 | Ručna provjera zaklopke ispušnih plinova | Korisnički vođeno pobuđivanje zaklopke ispušnih plinova |
| 1245 | Automatska provjera niskotlačnog AGR filtra | Provjera NT-AGR-filtra vođena upravljačkom jedinicom |
Provjera vs. adaptacija vs. ručna provjera: Provjera samo utvrđuje radi li neki dio (rezultat prošao/nije prošao), bez trajne promjene naučenih vrijednosti. Adaptacija pak ciljano mijenja naučene vrijednosti upravljačke jedinice (npr. krajnje položaje nakon zamjene). Ručna provjera prepušta tebi pobuđivanje, kako bi sam mogao promatrati kretanje.
🔧 Pravilo za stanje motora – radi li motor ili ne?
- Provjere (blokovi 778, 834, 1245) izvode se pri upaljenom, zagrijanom motoru u praznom hodu. Upravljačka jedinica aktivno pobuđuje ventil i mjeri reakciju (npr. masu zraka) – za to je potreban stvaran protok ispušnih plinova odn. zraka. Pri provjeri se AGR-ventil naizmjenično otvara i zatvara; masa zraka pritom mora mjerljivo reagirati.
- Adaptacije (blokovi 816, 1073, 1075, 1076) i ručne provjere (blokovi 1088, 1089) izvode se pri uključenom paljenju i ugašenom motoru. Krajnji položaji odn. nultočka senzora uče se bez protoka ispušnih plinova, izvršni član se pomiče i promatra bez izgaranja. Pobrini se pritom za stabilan napon električnog sustava vozila (orijentacijski oko 12,5 V).
⚠️ Ne zamijeni: Blok
1076„Prilagodba senzora dif. tlaka niskotlačni AGR” odnosi se na senzor niskotlačne AGR-dionice – ne na senzor diferencijalnog tlaka DPF-a. Za radove na filtru čestica nadležan je drugi blok.
3. Preduvjeti
- Dijagnostičko sučelje je povezano (statusna traka dolje prikazuje npr. „Povezano s … Adapter spreman.”)
- Upravljačka jedinica 01 – Elektronika motora je otvorena, kartica Osnovne postavke
- Izvedeni je rad dovršen (ventil/hladnjak očišćen ili zamijenjen, utikači i crijeva nepropusno sjede)
- Stanje motora ovisno o rutini (vidi pravilo u odjeljku 2): aktivne provjere pri upaljenom, zagrijanom motoru u praznom hodu, adaptacije i ručne provjere pri uključenom paljenju, ugašenom motoru. Upravljačka jedinica zadaje uvjet i prekida ako nije ispunjen
- Stabilan napon električnog sustava vozila (po potrebi priključiti punjač)
- Memoriju grešaka motorne upravljačke jedinice prethodno očitati i nakon otklonjenog uzroka obrisati
4. Ispitivanje recirkulacije ispušnih plinova
Ispitivanje recirkulacije ispušnih plinova (blok 778) je aktivni funkcijski test, ne postupak učenja. Izvodi se pri upaljenom, zagrijanom motoru u praznom hodu – samo tada postoji stvaran protok ispušnih plinova i zraka čija se reakcija može mjeriti. Nakon klika na Start upravljačka jedinica ciljano pobuđuje AGR-ventil – otvara ga i zatvara – i pritom promatra reakciju ostale senzorike, prije svega masu zraka (mjerač mase zraka):
- Otvori li se ventil, vraćeni ispušni plin struji u usisni trakt i istiskuje svježi zrak – izmjerena masa zraka mora mjerljivo pasti.
- Zatvori li se ventil, masa zraka ponovno raste.
Reagira li masa zraka očekivano, AGR-dionica se smatra ispravnom. Izostane li reakcija ili je premala, to upućuje na zaglavljen, koksani ili nepropusan ventil, začepljene kanale ili neispravan izvršni član. Rezultat upravljačka jedinica javlja kao prošao / nije prošao; naučene se vrijednosti pritom trajno ne mijenjaju.
Dopunski blok 834 „Ispitivanje regulac. odstupanja recirkulacije ispušnih plinova” provjerava odgovara li stvarno vraćena količina onoj koju zahtijeva upravljačka jedinica – preveliko odstupanje klasičan je uzrok greške „regulacijsko odstupanje recirkulacije ispušnih plinova”.
5. Adaptacija ventila za recirkulaciju ispušnih plinova
Adaptacija ventila za recirkulaciju ispušnih plinova (blok 816) je postupak učenja i izvodi se pri uključenom paljenju i ugašenom motoru (stabilan napon električnog sustava vozila, orijentacijski oko 12,5 V): upravljačka jedinica dovodi AGR-ventil na njegove mehaničke krajnje graničnike (potpuno zatvoren i potpuno otvoren) i sprema pripadajuće vrijednosti položaja davača položaja kao nove naučene vrijednosti. Budući da se ovdje ne mjeri reakcija protoka ispušnih plinova, motor pritom smije – i treba – stajati.
Time regulacija ponovno točno zna koja vrijednost pobude odgovara kojem stvarnom položaju ventila. Adaptacija je potrebna prije svega:
- nakon zamjene AGR-ventila,
- nakon čišćenja ventila (promijenjeno trenje/krajnji položaj zbog uklonjenih naslaga),
- kad greška upućuje na neuvjerljiv položaj ventila ili nedostajuću osnovnu postavku.
Bez te adaptacije upravljačka jedinica računa sa starim vrijednostima položaja – regulacija postaje netočna, AGR-stopa više ne odgovara i prijete nove greške regulacijskog odstupanja. Za razliku od provjere iz koraka 4, adaptacija trajno mijenja spremljene naučene vrijednosti.
Za niskotlačnu dionicu odgovarajuće adaptacije postoje kao zasebni blokovi: 1073 (NT-AGR-ventil), 1075 (zaklopka ispušnih plinova) i 1076 (senzor diferencijalnog tlaka).
6. Ručna provjera niskotlačnog AGR-ventila
Ručna provjera niskotlačnog AGR-ventila (blok 1088) omogućuje tebi da pobuđuješ NT-AGR-ventil, umjesto da tijek prepustiš samo upravljačkoj jedinici. Izvodi se pri uključenom paljenju i ugašenom motoru, kako bi se izvršni član mogao bezopasno pomicati i promatrati bez protoka ispušnih plinova. Zadaješ položaj (otvoriti/zatvoriti odn. postupno) i promatraš povratnu informaciju o položaju i kretanje ventila.
Svrha je mehanička provjera pokretljivosti: niskotlačni AGR-ventil sjedi u struji ispušnih plinova iza DPF-a i može zbog naslaga čađe otežano raditi ili zaglaviti. U ručnoj provjeri prepoznaješ:
- slijedi li ventil naredbi pobude čisto i potpuno,
- zapinje li, zaglavljuje ili kasni negdje u reakciji,
- odgovara li povratna informacija o položaju naređenom položaju.
Tako se ciljano može procijeniti je li ventil još ispravan, treba li ga očistiti ili zamijeniti – prije nego što se provede adaptacija ili nepotrebno zamijeni dio. Za zaklopku ispušnih plinova postoji s blokom 1089 ista ručna provjera; 1245 pak provjerava NT-AGR-filtar automatski (vođeno upravljačkom jedinicom).
7. Provjera rezultata
- Obriši memoriju grešaka i ponovno je očitaj – ne smije biti spremljena nijedna nova AGR-greška (regulacijsko odstupanje, položaj ventila, diferencijalni tlak).
- U mjernim blokovima provjeri AGR-relevantne vrijednosti na uvjerljivost, npr. zadanu i stvarnu AGR-stopu, masu zraka i položaj ventila. Pri zatvorenom ventilu masa zraka treba odgovarati potrebi za svježim zrakom.
- Napravi kratku probnu vožnju – po mogućnosti s priključenom dijagnostikom – kroz razne točke opterećenja i provjeri regulira li AGR čisto i da se greška ne vraća.
8. Zamke i napomene
- Prvo otkloni uzrok: adaptacija i provjera pretpostavljaju mehanički ispravan dio. Koksani, zaglavljeni ventil učenjem se ne oslobađa – prvo očistiti/zamijeniti, pa onda adaptirati.
- Odaberi pravu dionicu: visokotlačna i niskotlačna AGR imaju odvojene ventile i blokove. Prvo provjeri koja je dionica zahvaćena i odaberi odgovarajući blok (778/816 za VT, 1073/1075/1076/1088/1089/1245 za NT).
- Pazi na redoslijed: obično ima smisla ručno/provjeriti → očistiti ili zamijeniti → adaptirati → ponovno provjeriti. Adaptacija prije popravka nauči samo loše stanje.
- Uvjeti dolaze od upravljačke jedinice: koje se vrijednosti prikazuju i koji preduvjeti (motor ugašen/upaljen, temperatura, napon) vrijede, zadaje upravljačka jedinica; pri neispunjenim uvjetima rutina se ne izvodi.
- Ne zamijeni senzor diferencijalnog tlaka: NT-AGR-senzor diferencijalnog
tlaka (blok
1076) nije DPF-senzor diferencijalnog tlaka – pazi na pravu dionicu i broj dijela. - Nedostajući blokovi: ovisno o motoru, verziji softvera i kodiranju nisu svi blokovi vidljivi ili su malo drugačije nazvani – to je normalno i nije greška. Nema li motor niskotlačnu AGR, pripadajući blokovi potpuno nedostaju.
