Kod dizelskih motora (TDI) na MQB platformi svaki je injektor precizni sastavni dio. Da bi upravljačka jedinica motora svaki injektor točno pobuđivala, mora poznavati njegovu individualnu korekcijsku vrijednost. Nakon zamjene injektora ili upravljačke jedinice te vrijednosti unosiš u CarPortu na kartici Prilagodba – jednu po cilindru.
Pritom postoje dvije varijante, ovisno o proizvođaču injektora:
- IMA-kod (npr. Bosch): kratak kod otisnut na injektoru, koji unosiš izravno.
- Delphi: dulji kalibracijski kod koji CarPort, ovisno o upravljačkoj jedinici, prikazuje kao čitljiv tekst ili kao Hex-vrijednost – u Hex-slučaju moraš ga najprije preračunati (odjeljak 6).
Ove upute vrijede za dizelske motore. Zašto benzinski motori (TSI) ne trebaju kodiranje – i što ipak trebaš učiniti nakon zamjene injektora – piše u odjeljku 9.
1. Koja se varijanta odnosi na tvoje vozilo?
Odlučujući je tip injektora, a ne model. Varijantu prepoznaješ po kodu na injektoru odnosno po vrijednosti koju CarPort prikazuje u kanalu 768:
| Značajka | IMA-kod (Bosch) | Delphi |
|---|---|---|
| Otisak na injektoru | kratak kod, oko 6–7 znakova (npr. C2GKLL0) |
dug kod, oko 20 znakova (npr. BS011KR4BAGY3926RYWZ) |
| Unos u CarPort | kod unijeti izravno | izravno ili – ovisno o prikazu – kao Hex (preračunati, odjeljak 6) |
| Vrijednost u kanalu 768 | kratak kod (C2GKLL0) |
dug kod (BS011…RYWZ) ili Hex (06161A19…1E1E) |
Odlučujuća je duljina koda: kratak kod (6–7 znakova) je IMA-varijanta; dug kod (oko 20 znakova) – bilo kao čitljiv tekst ili kao dug Hex-broj – Delphi-varijanta.
2. Preduvjeti
- Dijagnostičko sučelje povezano (statusna traka pri dnu prikazuje npr. „Povezano s K+CAN. Adapter spreman.”)
- Paljenje uključeno, motor ugašen
- Stabilan napon električne mreže vozila – tijekom zapisivanja napon ne smije pasti (po potrebi priključi punjač)
- Injektori su mehanički potpuno ugrađeni (novi brtveni prstenovi/bakrene pločice, ispravan zatezni moment)
⚠️ Važno: Prije ugradnje zabilježi kod svakog injektora zajedno s cilindrom u koji se ugrađuje. U ugrađenom stanju otisak često više nije čitljiv – a pridruživanje kod ↔ cilindar je presudno (vidi odjeljak 8).
3. Sigurnosni pristup
Unos korekcijskih vrijednosti je pristup za zapisivanje. Mnoge upravljačke jedinice omogućuju prilagodbu tek nakon što se prijaviš pomoću pristupnog koda (login). Bez tog otključavanja upravljačka jedinica odbija spremanje s porukom „Potreban je sigurnosni pristup”.
- Otvori upravljačku jedinicu Adresa 01 – Elektronika motora.
- Prijeđi na karticu Sigurnosni pristup.
- Unesi login-kod 27971 i potvrdi.
Ne zahtijeva svaka upravljačka jedinica otključavanje – neke prihvaćaju prilagodbu izravno. Ako je upravljačka jedinica zahtijeva, 27971 je odgovarajući kod za prilagodbu injektora. Ovlaštenje vrijedi za tekuću sesiju; nakon prekida veze moraš ga ponovno unijeti.
4. Otvaranje prilagodbe
- Otvori – ako to već nisi učinio – upravljačku jedinicu Adresa 01 – Elektronika motora.
- Prijeđi na karticu Prilagodba.
- Odaberi kanal „Vrijednost korekcije brizgaljke 1” (tipično 768): broj unijeti u polje „Aktivni kanal” ili pomoću Filtra potražiti po opisu.
Injektori se nalaze na uzastopnim kanalima – jedan kanal po cilindru (tipično numeriranje):
| Kanal | Injektor / cilindar |
|---|---|
| 768 | Injektor 1 |
| 769 | Injektor 2 |
| 770 | Injektor 3 |
| 771 | Injektor 4 |
⚠️ Brojevi kanala mogu se razlikovati ovisno o upravljačkoj jedinici. Zato se ravnaj prema opisu kanala („Vrijednost korekcije brizgaljke 1”, „… brizgaljke 2” …), a ne samo prema broju. Četverocilindraš ima četiri kanala injektora, trocilindraš tri; to što nisu svi kanali vidljivi, ovisno o motoru, je normalno.

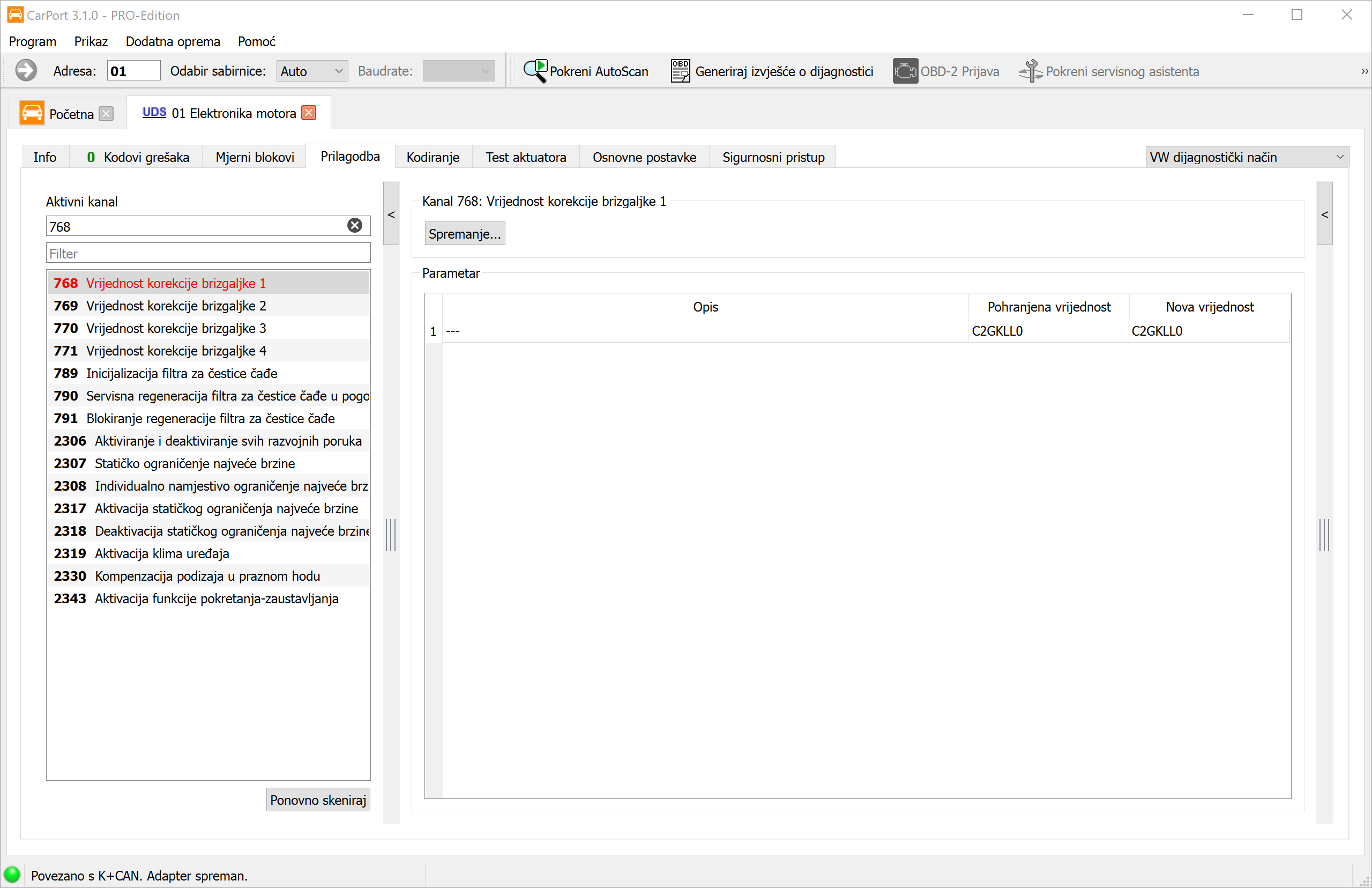

5. Varijanta A: injektori s IMA-kodom
IMA-kod stoji na svakom injektoru i unosi se izravno.
- Odaberi kanal s korekcijskom vrijednošću injektora 1.
- U stupac „Nova vrijednost” unesi kod točno onako kako stoji na injektoru cilindra 1.
- Klikni na „Spremanje…”.
- Ponovi to za kanale s korekcijskim vrijednostima ostalih cilindara, svaki s odgovarajućim kodom injektora.
- Radi kontrole ponovno očitaj vrijednosti – Pohranjena vrijednost i Nova vrijednost moraju se podudarati.
Kod prenosi vrlo pažljivo
6. Varijanta B: Delphi injektori
Delphi injektori nose dulji kod (oko 20 znakova iz skupa znakova 0–9 i A–Z, ali bez znakova I, O, Q, V). CarPort prikazuje korekcijsku vrijednost u kanalu 768 – ovisno o upravljačkoj jedinici/vozilu – u jednom od dva prikaza:

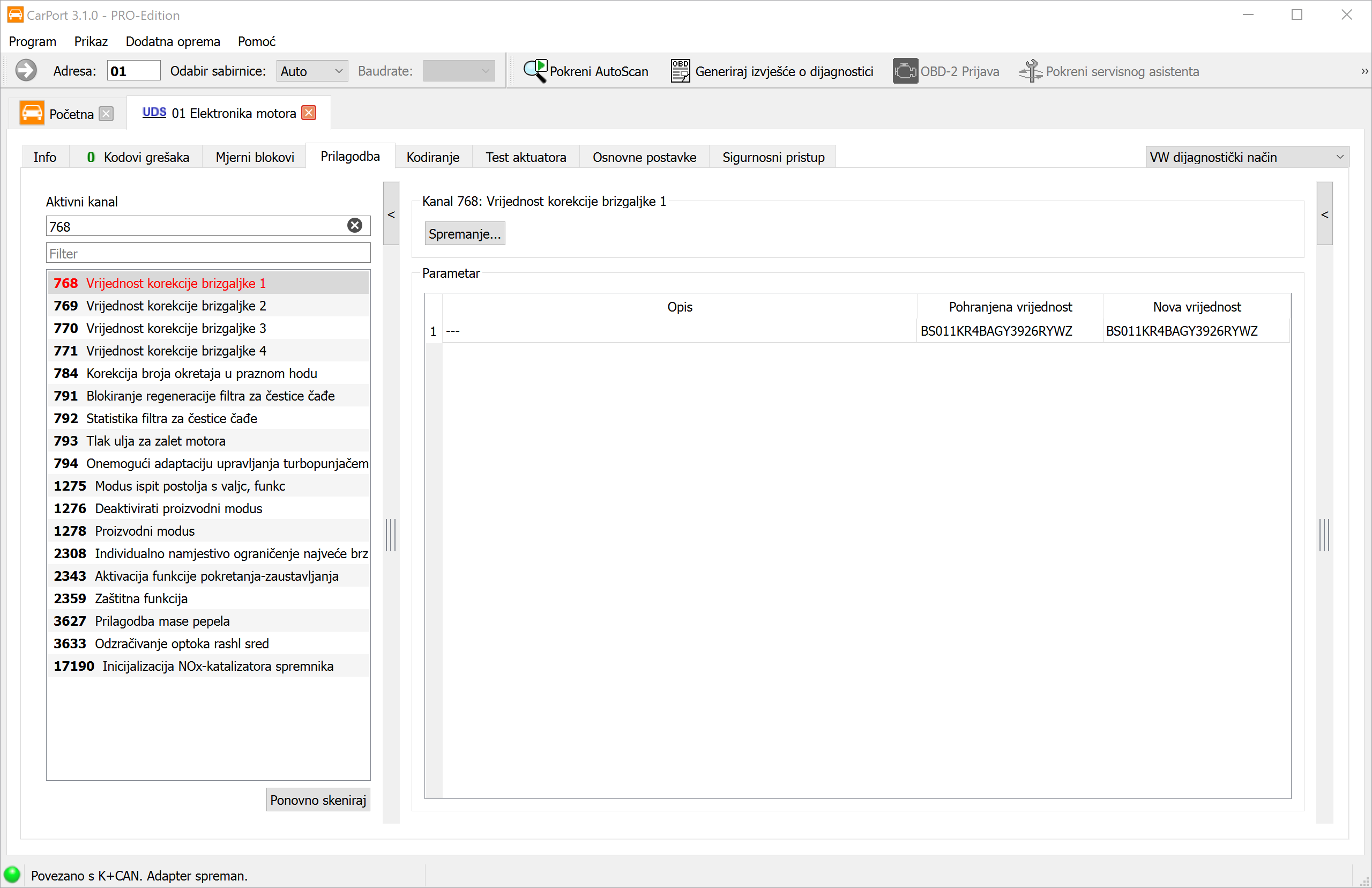

a) Kao čitljiv kod (ASCII). Tada kod otisnut na injektoru unosiš izravno – jednako kao kod IMA-koda (odjeljak 5).

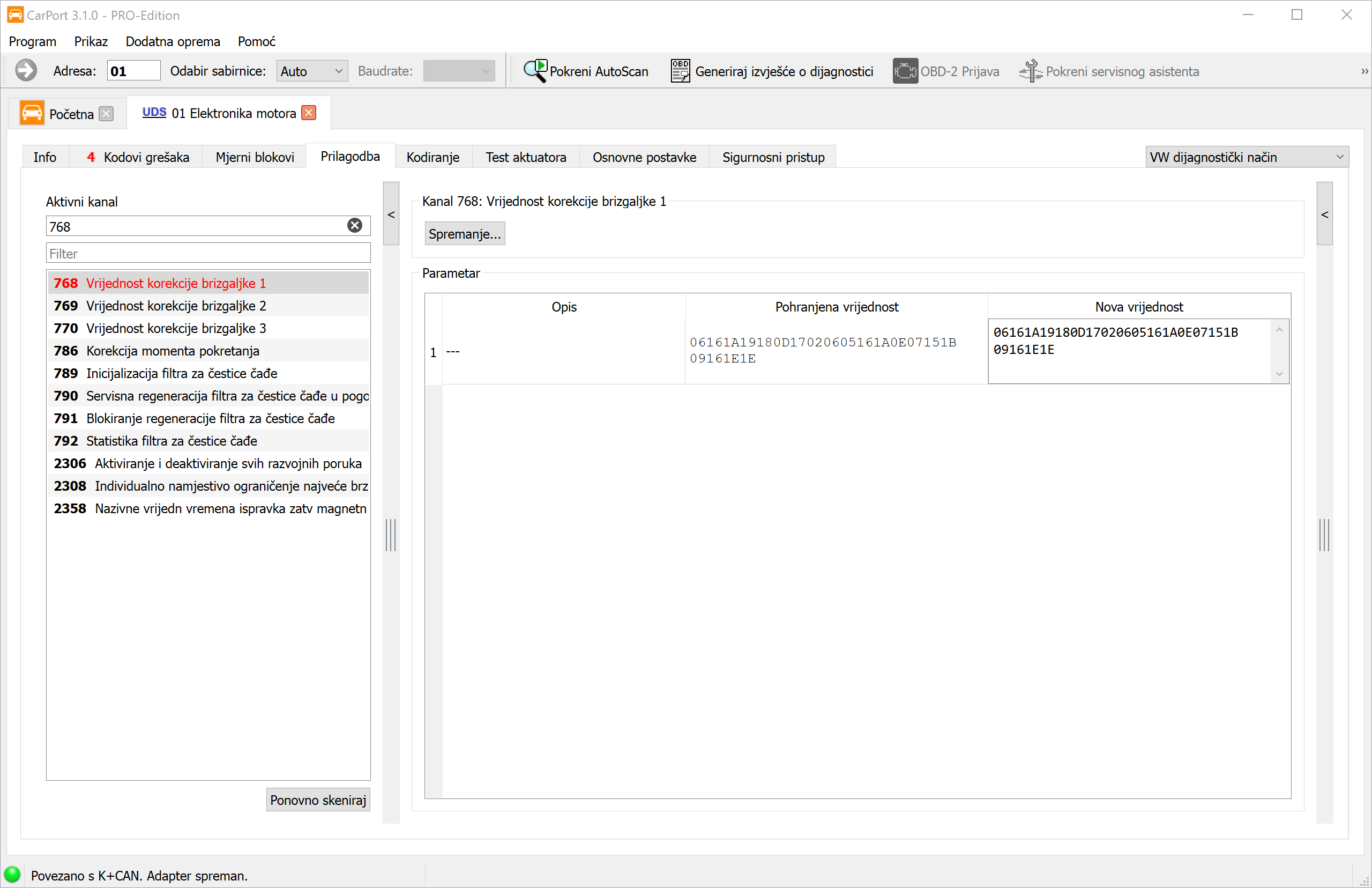

b) Kao Hex-broj. Tada se otisak ne može izravno utipkati – moraš ga prethodno znak po znak preračunati u Hex (tablica ispod).
Tablica za preračunavanje (znak otiska → Hex)
Svaki znak koda otiska postaje dvije Hex-znamenke (vrijednost 00–1F). Slova I, O, Q, V ne pojavljuju se u Delphi-kodu:
| Znak | Hex | Znak | Hex | Znak | Hex | Znak | Hex |
|---|---|---|---|---|---|---|---|
| 0 | 00 | 8 | 08 | G | 10 | R | 18 |
| 1 | 01 | 9 | 09 | H | 11 | S | 19 |
| 2 | 02 | A | 0A | J | 12 | T | 1A |
| 3 | 03 | B | 0B | K | 13 | U | 1B |
| 4 | 04 | C | 0C | L | 14 | W | 1C |
| 5 | 05 | D | 0D | M | 15 | X | 1D |
| 6 | 06 | E | 0E | N | 16 | Y | 1E |
| 7 | 07 | F | 0F | P | 17 | Z | 1F |
Ovako izračunavaš Hex-vrijednost
- Pretvori svaki znak koda otiska pomoću tablice u njegove dvije Hex-znamenke.
- Poredaj Hex-parove u neprekinuti niz znakova.
- Rezultat je dvostruko dulji od otiska (20 znakova → 40 Hex-znamenki). Unesi ga u „Nova vrijednost” odgovarajućeg kanala (768 = cil. 1, 769 = cil. 2 …) i klikni „Spremanje…”.
Primjer – kod otiska 6NTSRDP265NTE7MU9NYY daje točno Hex-vrijednost s
gornjeg Hex-snimka zaslona:
| 6 | N | T | S | R | D | P | 2 | 6 | 5 | N | T | E | 7 | M | U | 9 | N | Y | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 16 | 1A | 19 | 18 | 0D | 17 | 02 | 06 | 05 | 16 | 1A | 0E | 07 | 15 | 1B | 09 | 16 | 1E | 1E |
Poredano zajedno: 06161A19180D17020605161A0E07151B09161E1E
Ako u Hex-prikazu greškom uneseš sirovi kod otiska, ne odgovara ni format ni kontrolni zbroj – vrijednost se odbija. Nedostajuće ili pogrešno preračunavanje najčešća je zamka kod Delphija.
7. Nakon kodiranja
Unosom kodova upravljačka jedinica poništava korekcijske vrijednosti injektora naučene tijekom rada. Nakon toga:
- Preuzimanje i provjera vrijednosti: Nakon spremanja isključi paljenje, pričekaj oko 10 sekundi, pa ponovno uključi paljenje – tako upravljačka jedinica sigurno preuzima vrijednosti. Zatim ponovno očitaj kanale: Pohranjena vrijednost mora odgovarati unesenom kodu svakog cilindra.
- Izbriši memoriju grešaka – sve unose nastale zbog zamjene injektora (odspojeni konektori, pokušaji pokretanja).
- Provedi adaptacijsku vožnju: zagrij motor i vozi ga u različitim područjima opterećenja i broja okretaja (i u režimu usporavanja motorom). Pritom upravljačka jedinica čisto uči nove injektore.
- Provjeri da se nijedna nova greška ne pohranjuje i da motor radi ravnomjerno.
Formalna kalibracija najmanjih količina ubrizgavanja (poznata i kao adaptacija srednje vrijednosti količine odnosno adaptacija nulte količine) u radionici se izvodi kao vođena funkcija (npr. u ODIS-u) s motorom na radnoj temperaturi. CarPort ne nudi tu vođenu kalibraciju – za uobičajenu zamjenu injektora dovoljno je kodiranje uz naknadnu adaptacijsku vožnju.
8. Zamke
- Pogrešan cilindar: Svaki kod pripada točno kanalu onog cilindra u kojem se injektor nalazi. Zamijenjeni injektori ili kodovi dovode do neravnomjernog rada i loših vrijednosti ispušnih plinova. Zato prije zabilježi kod i položaj ugradnje.
- Pogrešno prenesen znak: Prenesi svaki znak točno. Eventualno ispravan, ali pogrešan kod (npr. sa susjednog cilindra) bit će prihvaćen i pogoršava rad motora.
- Delphi bez (ispravnog) preračunavanja: Kod otisnut na injektorima upravljačke jedinice s Hex-prikazom ne prihvaćaju. Otisnuti kod treba najprije preračunati pomoću tablice (odjeljak 6) i unijeti kao Hex-znamenke.
- Nedostaje sigurnosni pristup: Ako upravljačka jedinica traži pristupni kod, vrijednost se bez njega ne može spremiti („Potreban je sigurnosni pristup”) – najprije otključaj preko kartice Sigurnosni pristup (odjeljak 3).
- Zaboravljena adaptacijska vožnja: Bez adaptacijske vožnje motor može prvih nekoliko kilometara raditi nemirno dok se ponovno ne adaptira.
- Zamijenjen dizel s benzincem: TSI benzinci ne trebaju kodiranje (odjeljak 9) – ondje nema polja za unos kodova injektora.
- Pad napona pri zapisivanju: Osiguraj stabilan napon električne mreže vozila, inače zapisivanje u upravljačku jedinicu može propasti.
- Mehanika: Obnovi brtvene prstenove/bakrene pločice, ugradi injektore s ispravnim zateznim momentom i (ako postoje) ispravno spoji stezne papuče/povratne vodove.
9. Benzinski motori (EA211 / EA888): bez kodiranja – ali poništi naučene vrijednosti
Kod TSI benzinaca na MQB platformi (EA211: 1.0/1.2/1.4/1.5 TSI; EA888: npr. Golf GTI/R) injektori se ne kodiraju.
Zašto kodiranje nije potrebno
- Benzinski injektori nemaju IMA-kod – u upravljačkim jedinicama benzinskih motora nema kanala prilagodbe za podatke injektora.
- Upravljačka jedinica sama kompenzira proizvodne tolerancije i trošenje: putem lambda-regulacije (prilagodba smjese) i nadzora neravnomjernosti rada – prepoznaje cilindar koji odudara i automatski prilagođava njegovo trajanje ubrizgavanja.
- Mit da se „mora prilagoditi” potječe od dizela (ondje je to obavezno) i od nekih drugih proizvođača (npr. BMW), koji kodiraju i benzince. Kod VW benzinaca ove klase to nije predviđeno.
Zašto ipak trebaš poništiti naučene vrijednosti
Upravljačka jedinica je tijekom tisuća kilometara naučila kompenzirati stare, istrošene injektore (tromost, koksiranje). Ako se novi injektori pobuđuju tim ekstremnim korekcijskim vrijednostima, motor u prvim satima rada može raditi nemirno, trzati, teško paliti ili postavljati greške poput „Smjesa prebogata/presiromašna” ili „Izostanci izgaranja” – dok se kroz nekoliko voznih ciklusa ne vrati u regulaciju.
Ako poništiš naučene vrijednosti, sustav kreće od čiste nulte točke koja odgovara novim injektorima. Fina adaptacija tada odmah započinje ispravno.
Postupak:
- Izbriši memoriju grešaka.
- U upravljačkoj jedinici motora (Adresa 01) pod Prilagodba odnosno Osnovne postavke izvrši unos za poništavanje naučenih vrijednosti sustava goriva / stvaranja smjese.
- Pusti motor da nakratko radi u praznom hodu, zatim provedi probnu vožnju pod različitim uvjetima opterećenja – sustav se tada brzo ponovno adaptira.
⚠️ Važno: Kod benzinaca s izravnim ubrizgavanjem (FSI) teflonski prstenovi komore izgaranja i O-prstenovi moraju se obavezno obnoviti pri svakoj demontaži; za teflonske prstenove potreban je specijalni alat. To vrijedi neovisno o softveru.
10. Napomene
- Nedostajući kanali: Ovisno o motoru i kodiranju nisu svi kanali vidljivi – to je normalno i nije greška.
- Sigurnost: Radove na common-rail sustavu (tlakovi do preko 2000 bar) i na benzinskom izravnom ubrizgavanju izvodi samo uz odgovarajuće stručno znanje.
